Giám sát môi chất lạnh Belimo Refrigerant Monitoring – Giải pháp HVAC an toàn và hiệu quả

Trong bối cảnh ngành HVACR toàn cầu đang chuyển dịch mạnh mẽ sang các giải pháp tiết kiệm năng lượng, giảm phát thải và tăng cường an toàn vận hành, việc giám sát rò rỉ môi chất lạnh đã trở thành yêu cầu bắt buộc đối với các phòng máy lạnh, trung tâm dữ liệu, nhà máy công nghiệp, khách sạn, bệnh viện và các tòa nhà thương mại hiện đại.

Các tiêu chuẩn quốc tế như ASHRAE Standard 15 và CSA B52 ngày càng siết chặt yêu cầu về phát hiện rò rỉ môi chất lạnh nhằm bảo vệ con người, thiết bị và môi trường. Điều này khiến các chủ đầu tư, đơn vị tư vấn MEP và nhà thầu cơ điện cần những giải pháp giám sát môi chất lạnh có độ chính xác cao, khả năng tích hợp BMS mạnh mẽ và dễ dàng mở rộng trong tương lai.

Trong xu hướng đó, Belimo đã giới thiệu hệ thống giám sát môi chất lạnh thế hệ mới với công nghệ Broadband Refrigerant Monitoring, mang đến giải pháp toàn diện cho phát hiện rò rỉ, cảnh báo an toàn và tích hợp quản lý tòa nhà thông minh.

PGTECH hiện là đối tác chiến lược và nhà phân phối đại diện của Belimo tại Việt Nam, cung cấp các giải pháp HVAC thông minh gồm van điều khiển, động cơ điều khiển van gió, cảm biến HVAC, thiết bị giám sát thông minh và các giải pháp tối ưu hiệu suất năng lượng cho hệ thống cơ điện và tòa nhà thông minh.

Tầm quan trọng của giám sát rò rỉ môi chất lạnh trong hệ HVAC hiện đại

An toàn môi chất lạnh chưa bao giờ quan trọng như hiện nay. Khi các quy định toàn cầu ngày càng nghiêm ngặt và các bộ tiêu chuẩn kỹ thuật liên tục được cập nhật, các kỹ sư HVAC và đơn vị vận hành công trình phải đảm bảo hệ thống lạnh đáp ứng những yêu cầu cao nhất về an toàn và tuân thủ.

Việc rò rỉ môi chất lạnh không chỉ gây thất thoát năng lượng và ảnh hưởng hiệu suất hệ thống HVAC mà còn có thể:

• gây nguy hiểm cho con người
• làm hư hỏng thiết bị
• ảnh hưởng đến môi trường
• gây vi phạm các tiêu chuẩn kỹ thuật quốc tế
• tăng chi phí bảo trì và vận hành.

Chính vì vậy, các hệ thống Refrigerant Monitoring System đang trở thành một phần không thể thiếu trong các công trình HVAC hiện đại.

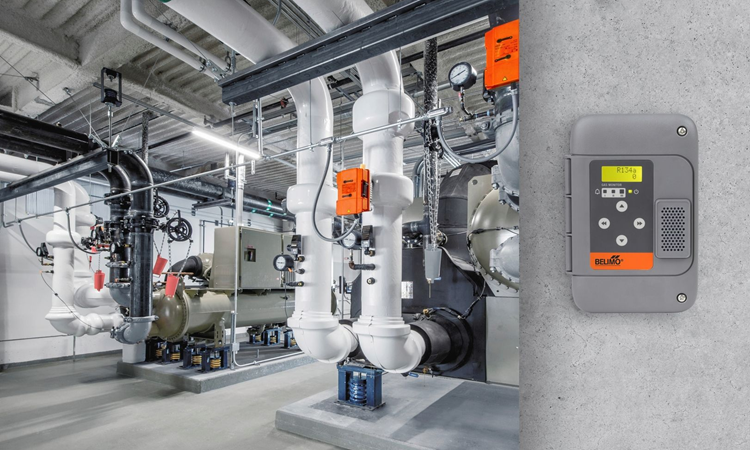

Belimo 22G21-5C – Thiết bị giám sát môi chất lạnh Broadband thế hệ mới

Trung tâm của giải pháp là thiết bị giám sát khí môi chất lạnh Belimo 22G21-5C, được hiệu chuẩn sẵn từ nhà máy nhằm phát hiện đa dạng các loại môi chất lạnh A1 và A2L.

Thiết bị có thể được cấu hình cho một loại môi chất lạnh do người dùng lựa chọn với tổng cộng 21 tùy chọn khác nhau như:

• R134a
• R404A
• R410A
• R454B
• cùng nhiều loại môi chất lạnh khác.

Danh sách môi chất lạnh hỗ trợ bao gồm:

• R11
• R22
• R23
• R32
• R125
• R134a (mặc định)
• R404A
• R407A
• R407C
• R407F
• R410A
• R448A
• R449A
• R452A
• R454B
• R455A
• R507
• R513A
• R1233zd
• R1234yf
• R1234ze.

Sự linh hoạt này giúp hệ thống đáp ứng tốt cả các ứng dụng lạnh hiện tại lẫn các yêu cầu công nghệ môi chất lạnh trong tương lai.

Công nghệ Broadband Refrigerant Monitoring – Một loại khí hiệu chuẩn cho nhiều môi chất lạnh

Phần lớn các thiết bị giám sát rò rỉ môi chất lạnh trên thị trường hiện nay là dạng gas-specific, tức phải hiệu chuẩn đúng với loại môi chất lạnh cần đo.

Điều này làm tăng độ phức tạp trong quá trình commissioning và bảo trì vì mỗi công trình có thể sử dụng các loại môi chất lạnh khác nhau. Với đội ngũ kỹ thuật HVAC, điều đó đồng nghĩa phải mang theo nhiều bình khí hiệu chuẩn riêng biệt cho từng loại gas lạnh.

Để giải quyết vấn đề này, Belimo đã phát triển công nghệ Broadband Refrigerant Sensing cho thiết bị 22G21-5C.

Với công nghệ này, thiết bị chỉ cần được hiệu chuẩn bằng một loại khí duy nhất là R134a, sau đó có thể cấu hình trực tiếp tại công trình để đo chính xác bất kỳ môi chất lạnh nào nằm trong danh sách hỗ trợ.

Điều này mang lại nhiều lợi ích thực tế:

• đơn giản hóa commissioning
• giảm chi phí bảo trì
• giảm số lượng bình khí hiệu chuẩn cần mang theo
• tăng tốc độ triển khai dự án
• thuận tiện cho kỹ thuật viên HVAC tại hiện trường
• tối ưu vận hành đa dự án sử dụng nhiều loại gas lạnh khác nhau.

Benchmark Testing – Xác minh độ chính xác của cảm biến Broadband

Trong thực tế, nhiều người cho rằng cảm biến broadband có thể đánh đổi độ chính xác để đổi lấy tính linh hoạt.

Để giải quyết mối lo ngại này, phần tử cảm biến broadband của Belimo đã được thực hiện benchmark testing nhằm xác minh độ chính xác trên toàn bộ các môi chất lạnh có thể lựa chọn.

Trong thử nghiệm:

• thiết bị 22G21-5C được hiệu chuẩn bằng R134a
• sau đó được cấu hình để phát hiện R1234ze
• đánh giá trong dải 0–2000 ppm
• kiểm tra các mốc:
  • 100 ppm
  • 200 ppm
  • 500 ppm
  • 1000 ppm
  • 2000 ppm.

Quá trình thử nghiệm theo dõi độ chính xác qua nhiều lần đo lặp lại trên cùng cảm biến, đồng thời thử nghiệm thêm trên cảm biến thứ hai nhằm xác minh tính đồng nhất giữa các thiết bị khác nhau.

Kết quả benchmark cho thấy công nghệ broadband của Belimo vẫn duy trì độ chính xác cao ngay cả khi chỉ sử dụng một loại khí hiệu chuẩn duy nhất.

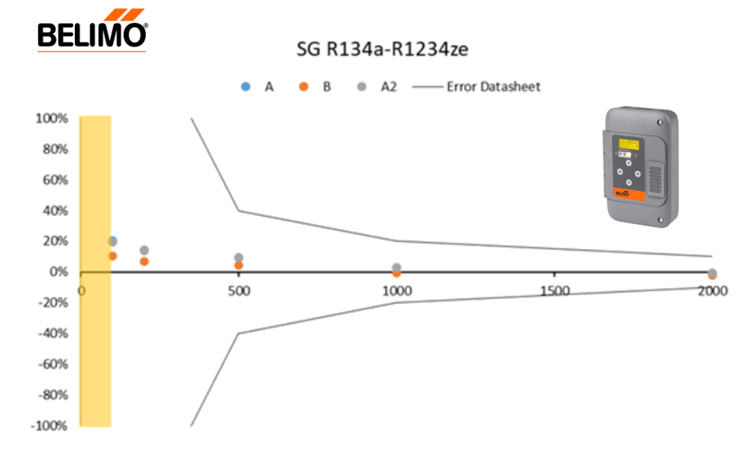

Giải thích hình minh hoạ: Độ chính xác của thiết bị giám sát môi chất lạnh broadband Belimo khi được hiệu chuẩn bằng R134a và cấu hình để phát hiện R1234ze (100–2000 ppm).

Vùng màu đen “Error Datasheet” thể hiện giới hạn sai số cho phép theo thông số kỹ thuật công bố trên toàn dải đo. Các điểm dữ liệu trên biểu đồ cho thấy giá trị đo tại từng mức nồng độ đều nằm trong phạm vi cho phép. Điểm A và A2 đại diện cho cùng một cảm biến qua hai lần thử nghiệm khác nhau; điểm B đại diện cho cảm biến thứ hai cùng loại, chứng minh tính ổn định lặp lại và độ đồng nhất giữa các thiết bị.

Giải pháp tuân thủ ASHRAE 15 và CSA B52 toàn diện

Hệ thống giám sát môi chất lạnh của Belimo không chỉ dừng lại ở khả năng phát hiện rò rỉ.

Belimo cung cấp một giải pháp hoàn chỉnh phục vụ yêu cầu compliance cho machinery room theo các tiêu chuẩn:

• ASHRAE Standard 15
• CSA B52 của Canada.

Hệ thống bao gồm:

• thiết bị phát hiện môi chất lạnh
• cảnh báo âm thanh
• cảnh báo hình ảnh
• màn hình hiển thị từ xa
• relay điều khiển quạt hút và các thiết bị ngoại vi khác.

Toàn bộ các thành phần này tạo thành một giải pháp turnkey solution đồng bộ, giúp chủ đầu tư và đơn vị vận hành không cần phải ghép nối thiết bị từ nhiều nhà cung cấp khác nhau.

Khả năng tích hợp BMS và mở rộng linh hoạt

Một trong những ưu điểm nổi bật của hệ thống refrigerant monitoring của Belimo là khả năng hoạt động:

• độc lập standalone, hoặc
• tích hợp hoàn toàn vào hệ thống BMS.

Thiết bị 22G21-5C sử dụng giao tiếp CAN bus cho phép kết nối mạng lên đến 32 thiết bị.

Ngoài ra, các communication module tùy chọn còn hỗ trợ tương thích BACnet MS/TP, giúp tích hợp dễ dàng với các hệ thống quản lý tòa nhà thông minh hiện đại.

Điều này cho phép:

• đội ngũ vận hành linh hoạt lựa chọn cấu hình
• triển khai từ hệ thống đơn giản đến hệ thống BMS tích hợp toàn diện
• dễ dàng mở rộng trong tương lai
• phù hợp cho các công trình quy mô lớn.

Hệ thống còn hỗ trợ daisy-chain wiring giúp:

• giảm độ phức tạp thi công
• tiết kiệm thời gian lắp đặt
• giảm chi phí nhân công
• tăng tính linh hoạt khi mở rộng.

Cảnh báo an toàn và phản ứng khẩn cấp

Thiết bị giám sát môi chất lạnh 22G21-5C được tích hợp sẵn:

• cảnh báo âm thanh
• cảnh báo hình ảnh.

Khi phát hiện rò rỉ, thiết bị sẽ lập tức đưa ra cảnh báo cục bộ tại hiện trường.

Để đáp ứng đầy đủ yêu cầu machinery room, các communication module và relay unit sẽ:

• kích hoạt cảnh báo âm thanh và hình ảnh bên ngoài
• điều khiển trực tiếp các thiết bị như quạt hút khí
• hỗ trợ phản ứng bảo vệ trên toàn hệ thống tòa nhà.

Giải pháp này giúp:

• giảm rủi ro cho người sử dụng
• bảo vệ thiết bị HVAC
• hạn chế tác động môi trường
• tăng độ an toàn vận hành cho toàn bộ công trình.

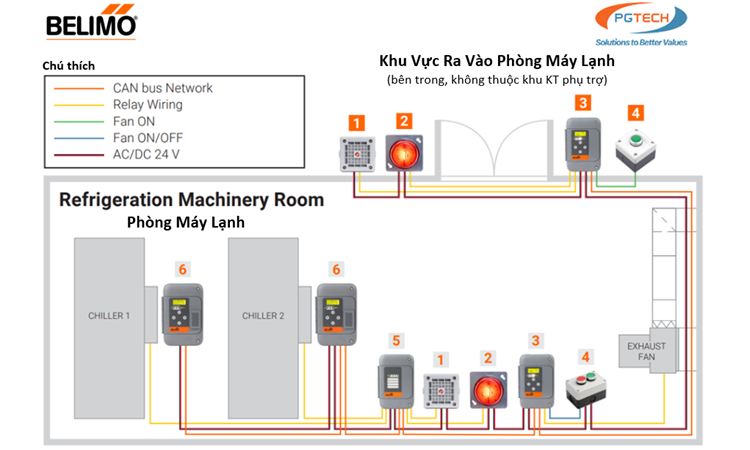

Giải thích: Sơ đồ này thể hiện các thành phần trong hệ thống giám sát môi chất lạnh của Belimo nhằm đáp ứng các tiêu chuẩn an toàn ASHRAE 15 và CSA B52 cho phòng máy lạnh.

Các thiết bị được đánh số tương ứng như sau: (1) Còi cảnh báo âm thanh (A-22G-A16), (2) Đèn cảnh báo trực quan (A-22G-A15), (3) Bộ hiển thị từ xa (C-22G-5B), (4) Nút bật/tắt quạt thông gió (không do Belimo cung cấp), (5) Bộ relay điều khiển (C-22G-50) và (6) Thiết bị giám sát khí môi chất lạnh (22G21-5C).

Kết hợp cùng nhau, các thiết bị này cung cấp khả năng phát hiện rò rỉ, cảnh báo an toàn, điều khiển thiết bị và tích hợp hệ thống, giúp đáp ứng các yêu cầu tuân thủ tiêu chuẩn đồng thời nâng cao mức độ an toàn cho phòng máy lạnh.

Giải pháp HVAC thông minh cho tương lai

Với các ưu điểm nổi bật sau:

• hiệu chuẩn sẵn từ nhà máy
• công nghệ broadband refrigerant sensing
• độ chính xác đã được benchmark testing xác minh
• hỗ trợ đa môi chất lạnh
• khả năng tích hợp BMS
• bảo hành 5 năm
• khả năng mở rộng linh hoạt,

hệ thống giám sát môi chất lạnh của Belimo mang đến giải pháp HVAC thông minh đáp ứng đồng thời:

• an toàn
• tuân thủ tiêu chuẩn kỹ thuật
• tối ưu hiệu suất năng lượng
• vận hành bền vững
• tối ưu chi phí bảo trì.

Đây là xu hướng công nghệ quan trọng đối với các công trình hiện đại đang hướng đến:

• Smart Building
• Green Building
• Net Zero Building
• HVAC tiết kiệm năng lượng
• hệ thống quản lý tòa nhà thông minh.

PGTECH – Đối tác chiến lược Belimo tại Việt Nam

Là đối tác chiến lược và nhà phân phối đại diện của Belimo tại Việt Nam, PGTECH cung cấp các giải pháp HVAC và building automation tiên tiến gồm:

• van điều khiển Belimo
• động cơ điều khiển van gió Belimo
• cảm biến HVAC Belimo
• thiết bị giám sát thông minh
• giải pháp tích hợp BMS
• giải pháp tối ưu hiệu suất năng lượng cho công trình.

PGTECH đồng hành cùng:

• tư vấn MEP
• nhà thầu cơ điện
• chủ đầu tư
• khách sạn
• bệnh viện
• trung tâm thương mại
• nhà máy công nghiệp

trong việc xây dựng các hệ thống HVAC thông minh, an toàn và tiết kiệm năng lượng theo tiêu chuẩn quốc tế.
