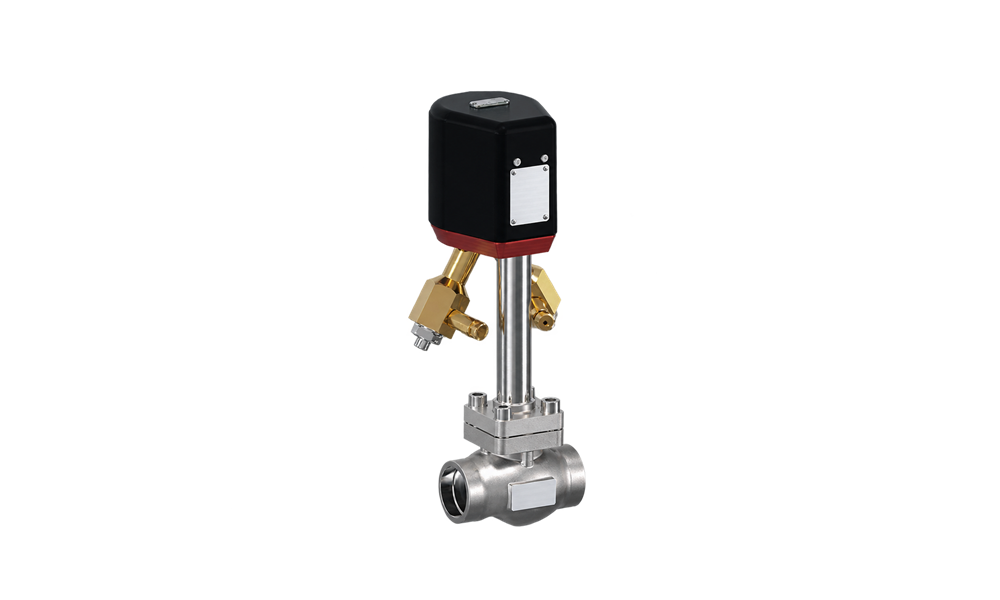

GOETZE Series 2144 – Van ngắt an toàn bằng inox cho bồn Cryo

Van ngắt an toàn GOETZE 2144 là dòng van bằng thép không gỉ, thiết kế dạng thẳng và được phát triển chuyên dụng để ngắt đường nạp của bồn chứa, bình chứa và hệ thống khí hóa lỏng siêu lạnh khi áp suất trong bồn vượt quá giá trị giới hạn cài đặt. Series 2144 sử dụng cơ cấu van điều khiển bằng van pilot, hoạt động không cần nguồn điện bên ngoài và có thời gian đóng dưới 30 ms.

Kích thước: DN40 (1 1/2")
Áp suất tối đa: PS 80 bar
Nhiệt độ làm việc: -196°C đến +65°C

Nhà sản xuất: GOETZE (Đức)

Nhà phân phối: PGTECH Việt Nam

Thêm vào giỏ hàng

Liên hệ mua hàng

Mô tả sản phẩm

Đặc tính thiết kế

Tải tài liệu

Đánh giá

Mô tả sản phẩm

GOETZE Series 2144 được thiết kế để ngắt đường nạp của các bồn chứa và hệ thống cryogenic khi áp suất trong thiết bị vượt quá giá trị giới hạn đã thiết lập trên van pilot. Van chính và van pilot được liên kết cơ khí với nhau, trong đó van pilot giám sát áp suất bồn và kích hoạt đóng van ngắt khi cần thiết.

Một điểm nổi bật của Series 2144 là không cần nguồn năng lượng bên ngoài cho quá trình giám sát và đóng van. Khi van đóng, dòng môi chất được ngắt tại phía bơm, đồng thời kích hoạt cơ chế bảo vệ bơm của cụm nạp. Thời gian đóng của van nhỏ hơn 30 ms, giúp phản ứng nhanh khi áp suất vượt giới hạn.

Series 2144 có kích thước DN40 và hỗ trợ các cấu hình kết nối hàn giáp mép hoặc hàn socket, phù hợp với nhiều tiêu chuẩn đường ống cryogenic. Van chính có thể lựa chọn đầu vào và đầu ra 1 1/4" hoặc 1 1/2" theo cấu hình sản phẩm; van pilot sử dụng kết nối ren M14 × 1,5 cho ống Ø8 × 1 mm theo cấu hình tiêu chuẩn.

Về vật liệu, thân van ngắt sử dụng thép không gỉ 1.4409/CF3M, nắp và các chi tiết chính sử dụng inox 1.4571/316Ti và 1.4404/316L; các chi tiết bên trong kết hợp đồng và thép không gỉ, gioăng PTFE và lò xo inox. Sản phẩm được cài đặt, niêm phong và chế tạo không dầu, không mỡ, phù hợp với yêu cầu của các hệ thống khí kỹ thuật sạch và ứng dụng cryogenic.

GOETZE 2144 được ứng dụng để ngắt đường nạp của bồn cryogenic, bình chứa và hệ thống lưu trữ khí hóa lỏng như LIN, LOX, LCO₂ và LAr; đồng thời phù hợp với nitơ cho thực phẩm và dược phẩm, oxy cho hệ thống khí y tế, CO₂ cho thực phẩm – công nghiệp và argon cho hàn. Dòng van có đánh giá kiểu loại theo DGRL 2014/68/EU và được thiết kế theo các yêu cầu AD 2000, DIN EN ISO 4126-4/-5 và DIN EN 1626.

Tại Việt Nam, PGTECH là đơn vị phân phối các giải pháp van GOETZE, cung cấp sản phẩm chính hãng cùng tư vấn lựa chọn cấu hình, kết nối và thông số phù hợp cho từng hệ thống khí kỹ thuật và cryogenic.
