Hướng dẫn xác định kích thước đường ống khi lắp đồng hồ đo lưu lượng dạng chèn Onicon

Đối với đồng hồ đo lưu lượng dạng chèn (Insertion Flow Meter), xác định chính xác kích thước đường ống là một bước quan trọng trước khi lắp đặt và cấu hình thiết bị. Đồng hồ dạng chèn được thiết kế để lắp đặt theo một kích thước đường ống cụ thể, vì vậy việc không xác định đúng kích thước thực tế có thể ảnh hưởng đến quá trình thiết lập độ sâu lắp đặt và độ chính xác của phép đo. ONICON cũng xác định đây là một trong những thách thức thường gặp khi triển khai insertion flow meter tại công trường.

Trong thực tế, vấn đề này có thể phát sinh khi hồ sơ thiết kế không thể hiện rõ kích thước đường ống, đường ống đã được cải tạo hoặc thay đổi, hoặc khi đường ống đã được bọc bảo ôn khiến việc xác định kích thước bên ngoài trở nên khó khăn. Vì vậy, trước khi điều chỉnh thước đo độ sâu hoặc lắp đặt đồng hồ, kỹ thuật viên nên kiểm tra lại kích thước đường ống thực tế tại hiện trường.

Từ kinh nghiệm triển khai các giải pháp đo lưu lượng ONICON tại Việt Nam, PGTECH sẽ hướng dẫn cách xác định kích thước đường ống thực tế – bước quan trọng trước khi cấu hình và lắp đặt đồng hồ đo lưu lượng dạng chèn.

Hướng dẫn lựa chọn và lắp đặt đồng hồ đo lưu lượng điện từ siêu âm dạng chèn - công nghệ Mỹ

Dụng cụ cần chuẩn bị

Theo hướng dẫn của ONICON, quá trình xác định kích thước đường ống có thể thực hiện với một số dụng cụ tương đối đơn giản:

• Thước đo chu vi đường ống (Pipe OD Tape Measure)
• Máy tính
• Bảng kích thước đường ống (Pipe Dimension Table)

Các dụng cụ này được sử dụng để xác định chu vi, tính đường kính ngoài (OD) và sau đó đối chiếu với bảng kích thước đường ống để xác định kích thước danh nghĩa (Nominal Pipe Size).

1. Xác định đường kính ngoài của đường ống không có bảo ôn

Đối với đường ống không được bọc bảo ôn, trước tiên sử dụng thước đo chu vi đường ống để đo chu vi bên ngoài của đường ống.

Sau khi có giá trị chu vi, sử dụng công thức tương ứng để tính đường kính ngoài (Outside Diameter – OD) của đường ống.

Công thức sử dụng: OD = Chu vi đường ống / π

Ví dụ, với chu vi đường ống đo được là 56,6 inch và π = 3,14, đường kính ngoài của đường ống được xác định là khoảng 18,025 inch.

Điểm quan trọng ở bước này là phải đo đúng chu vi bên ngoài thực tế của đường ống, thay vì dựa hoàn toàn vào kích thước ghi trên bản vẽ hoặc thông tin truyền đạt tại công trường. Giá trị OD thực tế sẽ được sử dụng ở bước tiếp theo để xác định kích thước danh nghĩa của đường ống.

2. Xác định kích thước đường ống có bảo ôn

Đối với các hệ thống HVAC, đường ống thường được bọc bảo ôn/cách nhiệt, do đó việc đo trực tiếp đường kính ngoài của lớp bảo ôn không thể cho biết chính xác kích thước của đường ống.

Trong trường hợp này, ONICON hướng dẫn thực hiện theo ba bước:

• Bước thứ nhất, sử dụng thước đo chu vi để đo chu vi bên ngoài của phần đường ống đã được bọc bảo ôn.
• Bước thứ hai, xác định chiều dày của lớp bảo ôn. Có thể sử dụng thước đo độ sâu của đồng hồ hoặc một vật có đầu nhọn để xuyên qua lớp bảo ôn cho đến khi chạm tới bề mặt đường ống. Việc xác định chiều sâu lớp bảo ôn là cần thiết để phân biệt kích thước thực tế của đường ống với kích thước tổng thể bao gồm cả lớp cách nhiệt.
• Bước thứ ba, sử dụng các giá trị đo được để tính đường kính ngoài của đường ống.

Công thức sử dụng: OD = Chu vi đường ống / π – (Chiều dày bảo ôn × 2)

Ví dụ: Chu vi đo được là 56,6 inch, chiều dày bảo ôn là 2 inch và π = 3,14. Khi đó: OD = 56,6 / 3,14 – (2 × 2) = 14,025 inch.

Đây là điểm đặc biệt cần lưu ý trong các công trình HVAC đang vận hành: không nên lấy đường kính bên ngoài của lớp bảo ôn làm kích thước đường ống. Cần xác định chiều dày bảo ôn và quy đổi lại để tìm OD thực tế của đường ống.

3. Đối chiếu OD với bảng kích thước đường ống

Sau khi xác định được đường kính ngoài OD, bước tiếp theo là đối chiếu giá trị này với bảng kích thước đường ống (Pipe Dimension Table) tương ứng với vật liệu và tiêu chuẩn đường ống.

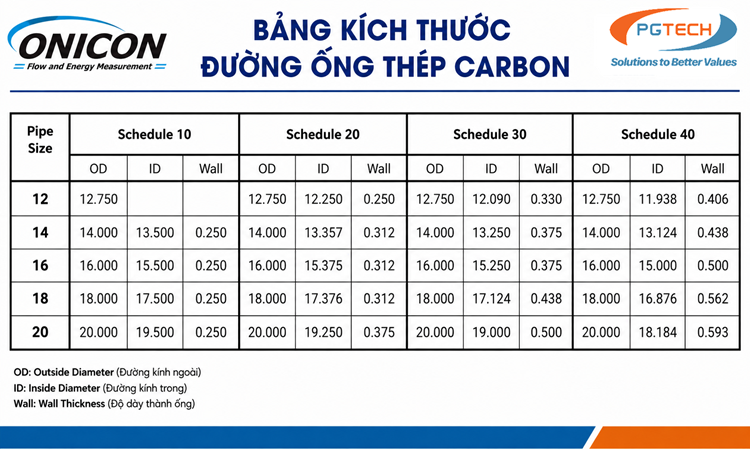

Bảng kích thước đường ống có thể được tra cứu theo từng loại vật liệu; trong ví dụ của ONICON, bảng thép carbon (Carbon Steel) được sử dụng để đối chiếu đường kính ngoài OD và xác định kích thước danh nghĩa.

Ví dụ, nếu kết quả tính toán cho đường ống có bảo ôn cho giá trị OD là 14,025 inch, giá trị này gần với OD 14,000 inch trong bảng kích thước đường ống thép carbon. Theo đó, có thể xác định kích thước danh nghĩa của đường ống là 14 inch.

Điều này cho thấy kích thước danh nghĩa của đường ống không nhất thiết bằng giá trị OD đo được. Vì vậy, không nên chỉ dựa vào một giá trị đo đơn lẻ mà cần đối chiếu với bảng kích thước phù hợp.

Vì sao xác định đúng kích thước đường ống quan trọng với Insertion Flow Meter?

Với đồng hồ đo lưu lượng dạng chèn, thông số kích thước đường ống có liên quan trực tiếp đến độ sâu lắp đặt của đồng hồ. Nếu kích thước đường ống được xác định sai, thước đo độ sâu có thể được thiết lập không chính xác, khiến đầu cảm biến không nằm đúng vị trí yêu cầu trong dòng chảy.

Đây cũng là lý do ONICON thiết kế quy trình điều chỉnh Pipe Depth Gauge theo kích thước đường ống cụ thể. Trong các video hướng dẫn lắp đặt mà PGTECH đã làm thuyết minh, ONICON cũng lưu ý rằng đồng hồ được hiệu chuẩn theo kích thước đường ống được cung cấp khi đặt hàng; nếu kích thước thực tế thay đổi trước khi lắp đặt, thông số thước đo độ sâu cần được cập nhật tương ứng.

Vì vậy, xác định kích thước đường ống là một bước quan trọng trong quá trình chuẩn bị và cấu hình đồng hồ đo lưu lượng dạng chèn, đặc biệt khi triển khai tại công trường.

 Một số lưu ý khi xác định kích thước đường ống tại công trường

Từ hướng dẫn của ONICON, có thể rút ra một số điểm kỹ thuật quan trọng khi triển khai thực tế:

• Thứ nhất, ưu tiên số liệu đo thực tế. Nếu có sự khác biệt giữa hồ sơ thiết kế và đường ống thực tế, nên kiểm tra lại tại hiện trường trước khi cấu hình đồng hồ.
• Thứ hai, đặc biệt lưu ý với đường ống có bảo ôn. Cần đo cả chu vi bên ngoài và chiều dày lớp bảo ôn để xác định OD thực tế của đường ống.
• Thứ ba, sử dụng đúng bảng kích thước. OD sau khi tính toán cần được đối chiếu với bảng kích thước tương ứng với vật liệu đường ống thay vì suy đoán trực tiếp kích thước danh nghĩa.
• Thứ tư, kiểm tra lại thông số trước khi lắp đặt. Đối với insertion flow meter, kích thước đường ống là một trong những thông tin ảnh hưởng đến thiết lập độ sâu lắp đặt và quá trình cấu hình thiết bị.

Kết luận

Xác định chính xác kích thước đường ống là một bước tương đối đơn giản nhưng có ý nghĩa quan trọng đối với quá trình lắp đặt đồng hồ đo lưu lượng dạng chèn ONICON. Quy trình gồm đo chu vi, xác định đường kính ngoài, xử lý trường hợp đường ống có bảo ôn và đối chiếu OD với bảng kích thước đường ống phù hợp.

Đối với các dự án HVAC, việc kiểm tra kích thước đường ống thực tế trước khi lắp đặt giúp kỹ sư giảm sai sót trong cấu hình độ sâu lắp đặt, đồng thời tạo cơ sở để đồng hồ đo lưu lượng hoạt động đúng theo yêu cầu kỹ thuật của hệ thống.

PGTECH có thể hỗ trợ tư vấn các dòng đồng hồ đo lưu lượng điện từ dạng chèn ONICON như FT-3400 và FT-3500, đồng thời hướng dẫn lựa chọn, cấu hình và lắp đặt phù hợp với kích thước đường ống và điều kiện vận hành thực tế của từng dự án.
