Hướng dẫn thiết kế, lựa chọn và lắp đặt đồng hồ đo BTU

24/03/2026

Trong các hệ thống HVAC hiện đại, đặc biệt tại các khu phức hợp như khu đô thị, bệnh viện, nhà máy hay trung tâm thương mại, mô hình nhà máy năng lượng trung tâm kết hợp với mạng đường ống phân phối nước lạnh/nóng đến nhiều tòa nhà đang ngày càng phổ biến. Hệ thống này cho phép tối ưu hóa vận hành, tiết kiệm năng lượng và quản lý tập trung hiệu quả hơn so với các giải pháp riêng lẻ. Tuy nhiên, để khai thác tối đa hiệu quả, việc đo lường chính xác năng lượng tại từng điểm – từ trung tâm, trên mạng phân phối đến từng tòa nhà – là yêu cầu bắt buộc.

Trong bối cảnh đó, đồng hồ đo BTU (đo năng lượng nhiệt, đo công suất lạnh, BTU Meter) trở thành công cụ quan trọng giúp theo dõi, đánh giá và tối ưu hiệu suất hệ thống. Không chỉ dừng lại ở việc đo lường, dữ liệu từ đồng hồ BTU còn là cơ sở để phân bổ chi phí năng lượng minh bạch, lập kế hoạch mở rộng và đáp ứng các tiêu chuẩn công trình xanh như LEED.

Tuy nhiên, để hệ thống đo BTU hoạt động chính xác và ổn định, cần có sự phối hợp đồng bộ giữa các thành phần như đồng hồ đo lưu lượng, cảm biến nhiệt độ và bộ xử lý trung tâm, cùng với việc lựa chọn đúng công nghệ và lắp đặt theo tiêu chuẩn kỹ thuật quốc tế như NIST (Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ hoặc tiêu chuẩn ISO tương đương).

Trong bài viết này, chúng tôi sẽ cung cấp hướng dẫn chi tiết về thiết kế, lựa chọn và lắp đặt đồng hồ đo BTU, đồng thời làm rõ các yêu cầu kỹ thuật quan trọng và giải pháp đo lường tiên tiến từ ONICON nhằm giúp bạn xây dựng một hệ thống đo lường năng lượng hiệu quả, chính xác và phù hợp với điều kiện thực tế tại Việt Nam.

Đo lường năng lượng BTU cho mạng lưới đường ống và tòa nhà

Trong các hệ thống HVAC quy mô lớn như trung tâm năng lượng, mạng lưới đường ống trung tâm hay các tòa nhà riêng lẻ, việc triển khai một chương trình đo lường năng lượng toàn diện là yếu tố then chốt để quản lý và tối ưu hiệu quả sử dụng năng lượng.

Các phương pháp truyền thống sử dụng hệ thống điều khiển tòa nhà (BMS/BAS) để tính toán năng lượng chỉ cung cấp thông tin ở mức tương đối. Trong khi đó, các hệ thống đo BTU của ONICON (Mỹ) mang lại độ chính xác vượt trội, cùng khả năng hiệu chuẩn truy xuất chuẩn NIST cho toàn bộ hệ thống đo, giúp nâng cao độ tin cậy của dữ liệu.

Với thiết kế tích hợp màn hình hiển thị và đa dạng tín hiệu đầu ra, đồng hồ đo BTU System-10 của ONICON đáp ứng tốt các yêu cầu về độ chính xác, tính linh hoạt và độ tin cậy trong hầu hết các ứng dụng đo năng lượng thủy lực.

Dữ liệu về lưu lượng, nhiệt độ và năng lượng mà hệ thống cung cấp mang lại nhiều giá trị thực tiễn, bao gồm:

Xác minh hiệu suất tổng thể của hệ thống trong quá trình vận hành ban đầu
Thiết lập các tiêu chuẩn nền để theo dõi hiệu suất hệ thống theo thời gian
Đánh giá công suất hiện tại của hệ thống và dự báo nhu cầu mở rộng trong tương lai
Phân tích hiệu quả vận hành của từng tòa nhà riêng lẻ
Phân bổ chi phí năng lượng cho từng khu vực hoặc bộ phận
Ứng dụng trong điều khiển hệ thống, như vận hành chiller hoặc lò hơi theo cấp
Tối ưu hóa hệ thống thủy lực (kW/tấn lạnh) và hỗ trợ chẩn đoán sự cố
Góp phần đạt điểm trong chứng chỉ công trình xanh LEED ở nhiều hạng mục như: Công trình mới, Lõi và vỏ công trình, Nội thất thương mại, Vận hành & bảo trì Công trình hiện hữu

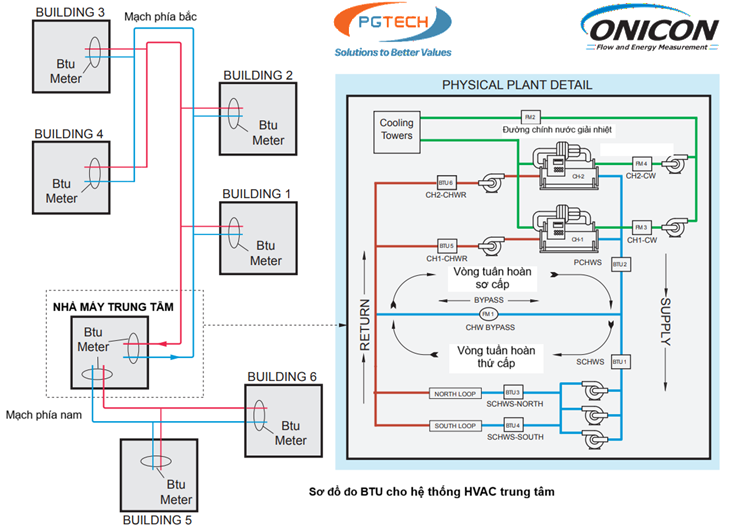

Sơ đồ đo BTU cho hệ thống HVAC trung tâm — *Sơ đồ đo lường năng lượng BTU cho hệ thống trung tâm nhiều tòa nhà*

Thông số kỹ thuật hệ thống đo năng lượng (BTU) cho nhà máy năng lượng trung tâm và mạng lưới đường ống (nước lạnh, nước nóng, nước giải nhiệt)

Yêu cầu chung cho hệ thống đo năng lượng

Toàn bộ hệ thống đo năng lượng (BTU) phải được sản xuất và hiệu chuẩn đồng bộ bởi một nhà sản xuất duy nhất là ONICON, bao gồm:

Đồng hồ đo lưu lượng
Hai cảm biến nhiệt độ
Đồng hồ đo BTU
Ống bảo vệ cảm biến nhiệt (thermowell)
Và toàn bộ phụ kiện cơ khí cần thiết cho lắp đặt

Mỗi hệ thống phải đi kèm chứng chỉ hiệu chuẩn truy xuất chuẩn NIST. Tất cả thiết bị phải được bảo hành 2 năm từ nhà sản xuất.

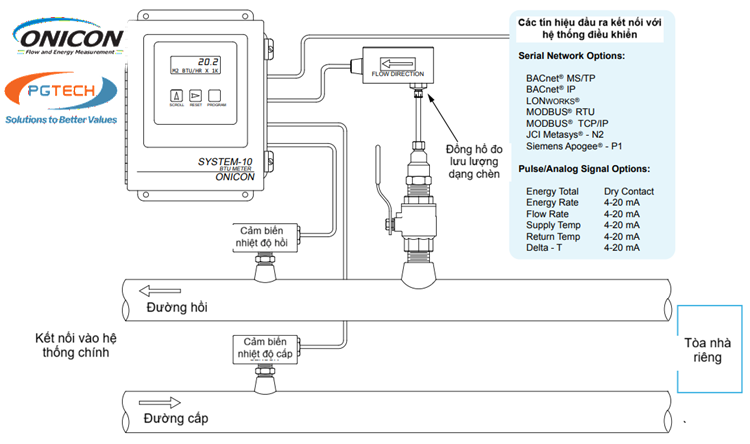

*Cấu hình hệ thống đo năng lượng BTU trong HVAC*

1. Đồng hồ đo BTU

Cung cấp đồng hồ đo BTU ONICON System-10 với các thông số hiển thị trực tiếp trên màn hình LCD và truyền về hệ thống điều khiển tòa nhà, bao gồm:

Tổng năng lượng
Công suất năng lượng
Lưu lượng
Nhiệt độ cấp
Nhiệt độ hồi

Tín hiệu đầu ra có thể là:

Truyền thông mạng (BACnet® MS/TP, BACnet/IP, LONWORKS®, JCI-N2, MODBUS RTU RS485, MODBUS TCP, Siemens-P1)
Hoặc tín hiệu analog và xung riêng lẻ

Mỗi đồng hồ BTU được lập trình sẵn theo ứng dụng cụ thể tại nhà máy, đồng thời có thể lập trình lại dễ dàng thông qua bàn phím tích hợp mà không cần thiết bị hoặc phần mềm chuyên dụng.

2. Cảm biến nhiệt độ

Cảm biến nhiệt độ sử dụng dạng dòng điện (mA) cấp nguồn vòng (loop-powered), được hiệu chuẩn trong bể và ghép cặp chính xác theo dải nhiệt độ của từng ứng dụng (truy xuất chuẩn NIST).

Độ chính xác của chênh lệch nhiệt độ dùng trong tính toán năng lượng đạt ±0,15°F, bao gồm sai số của cảm biến, sai số ghép cặp, sai số đầu vào và thuật toán tính toán.

3. Đồng hồ đo lưu lượng

Loại đồng hồ đo lưu lượng được lựa chọn theo bảng thông số cụ thể của từng dự án. Đồng hồ phải được lắp đặt trên đường ống cấp hoặc hồi theo hướng dẫn của nhà sản xuất, đặc biệt chú ý đến các đoạn ống thẳng trước và sau thiết bị.

Đối với loại lắp chèn (insertion), phải cung cấp đầy đủ phụ kiện để có thể lắp đặt và tháo rời mà không cần dừng hệ thống, với khả năng lắp bằng tay cho áp suất lên đến 400 psi.

Hướng dẫn lựa chọn và lắp đặt đồng hồ đo lưu lượng điện từ siêu âm dạng chèn - công nghệ số 1 của Mỹ

a, Đồng hồ đo lưu lượng tuabin dạng chèn

ONICON cung cấp Model F-1200 Dual Turbine Flow Meter - đồng hồ đo lưu lượng tuabin kép dạng chèn, với:

Hai tuabin quay ngược chiều
Cảm biến trở kháng điện tử
Mạch trung bình hóa giúp giảm sai số do xoáy và biến dạng dòng chảy

Mỗi thiết bị được hiệu chuẩn thực tế (wet calibration) theo tiêu chuẩn thể tích chính với độ chính xác ±0,1%, truy xuất chuẩn NIST*, kèm chứng chỉ hiệu chuẩn.

Độ chính xác:

±0,5% tại vận tốc hiệu chuẩn
±1% trong dải 10:1 (3,0 – 30 ft/s)
±2% trong dải 50:1 (0,4 – 20 ft/s)

Tín hiệu đầu ra dạng xung vuông 0–15V. Phiên bản đo hai chiều là FB-1200 Series, có thêm tín hiệu tiếp điểm để xác định hướng dòng chảy.

b, Đồng hồ đo lưu lượng điện từ dạng chèn

Model F-3500 Insertion Electromagnetic Flow Meter - Đồng hồ đo lưu lượng điện tử dạng chèn có vật liệu phần tiếp xúc là thép không gỉ 316. Thiết bị đo vận tốc trung bình thông qua hai cặp điện cực đối xứng. Mỗi thiết bị được hiệu chuẩn thực tế với độ chính xác ±0,1%, truy xuất NIST, kèm chứng chỉ.

Độ chính xác: ±1% trong dải 2–20 ft/s, với tỷ lệ turndown trên 80:1.

Tín hiệu đầu ra bao gồm:

Tín hiệu tần số độ phân giải cao
Tín hiệu analog (4–20 mA, 0–10 V hoặc 0–5 V)
Tín hiệu xung tiếp điểm khô

Thiết bị được bảo hành 2 năm.

Đồng hồ đo lưu lượng điện từ lắp ghép thế hệ mới Onicon — *Đồng hồ đo lưu lượng điện từ dạng chèn thế hệ mới của Onicon*

c, Đồng hồ đo lưu lượng điện từ kiểu trực tiếp inline (full bore)

Dòng Đồng hồ đo lưu lượng điện từ F-3200 của ONICON, với bộ điện tử tích hợp hoặc tách rời, có màn hình đồ họa và bàn phím.

Kết nối đường ống sử dụng mặt bích tiêu chuẩn ANSI class 150 (có thể nâng cấp lên class 300).

Cấu tạo:

Thân ống thép phủ epoxy
Điện cực thép không gỉ 316
Lớp lót polypropylene/ebonite (nhiệt độ thấp) hoặc PTFE (nhiệt độ cao)

Mỗi thiết bị được hiệu chuẩn thực tế với độ chính xác ±0,2% trong dải vận tốc 3–33 ft/s, kèm chứng chỉ hiệu chuẩn.

Tín hiệu đầu ra: 4–20 mA và xung lập trình. Có khả năng đo hai chiều.

Đối với ống phi kim, cần lắp vòng tiếp địa giữa các mặt bích. Thiết bị được lập trình sẵn tại nhà máy và có thể cài đặt lại trực tiếp trên bàn phím tích hợp.

Kết luận

Có thể thấy, việc triển khai hệ thống đo lường năng lượng BTU không chỉ đơn thuần là lắp đặt thiết bị, mà là một quá trình thiết kế tổng thể, lựa chọn công nghệ phù hợp và thi công đúng tiêu chuẩn. Từ nhà máy năng lượng trung tâm, mạng đường ống phân phối đến từng tòa nhà, mỗi điểm đo đều đóng vai trò quan trọng trong việc đảm bảo độ chính xác, tính minh bạch và hiệu quả vận hành của toàn hệ thống HVAC.

Một hệ thống đo BTU được cấu hình đồng bộ – bao gồm đồng hồ đo lưu lượng, cảm biến nhiệt độ và bộ xử lý trung tâm, được hiệu chuẩn theo chuẩn quốc tế như NIST – sẽ giúp người vận hành:

Theo dõi chính xác hiệu suất hệ thống
Tối ưu hóa tiêu thụ năng lượng
Phân bổ chi phí công bằng giữa các khu vực sử dụng
Chủ động trong công tác bảo trì, mở rộng và nâng cấp hệ thống

Các giải pháp đo BTU từ ONICON (Mỹ), với thiết kế đồng bộ, độ chính xác cao và khả năng tích hợp linh hoạt với hệ thống BMS/BAS, chính là lựa chọn đáng tin cậy cho các công trình hiện đại tại Việt Nam.

👉 Nếu bạn đang tìm kiếm một giải pháp đo lường năng lượng BTU chính xác, bền bỉ và phù hợp tiêu chuẩn quốc tế, hãy liên hệ với PGTECH – nhà phân phối chính thức ONICON tại Việt Nam để được tư vấn chi tiết và triển khai hệ thống tối ưu nhất cho dự án của bạn.
