Hướng dẫn cải thiện khả năng chống nước và tín hiệu đầu dò của đồng hồ đo lưu lượng siêu âm dạng kẹp Onicon F-4300

Trong quá trình lắp đặt và bảo trì đồng hồ đo lưu lượng siêu âm dạng kẹp ngoài, việc xử lý đầu dò đúng cách là một trong những chi tiết kỹ thuật cần được chú ý. Bên cạnh việc lựa chọn vị trí lắp đặt và thực hiện theo hướng dẫn của nhà sản xuất, các thao tác liên quan đến đầu dò cũng có thể ảnh hưởng đến khả năng chống nước và chất lượng tín hiệu đo.

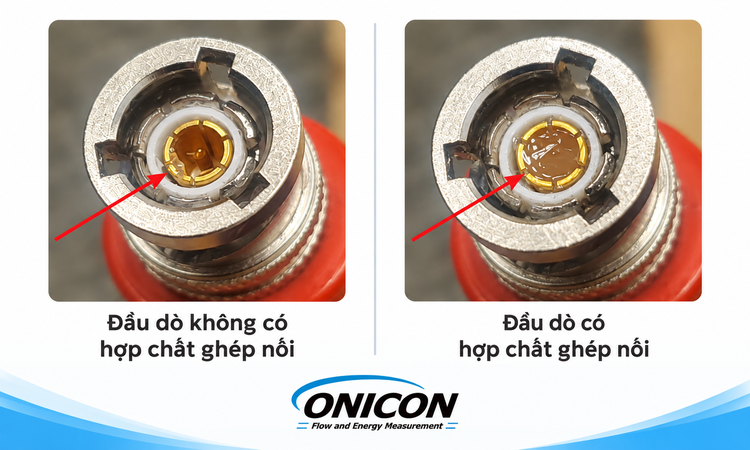

Đối với dòng đồng hồ đo lưu lượng siêu âm dạng kẹp ngoài ONICON F-4300, nhà sản xuất cung cấp hợp chất ghép nối cách điện (Dielectric Coupling Compound) kèm theo mỗi đồng hồ. Theo hướng dẫn kỹ thuật của ONICON, việc bôi một lượng nhỏ hợp chất này vào mặt trong đầu dò có thể góp phần cải thiện khả năng chống nước tổng thể và chất lượng tín hiệu.

Trong bài viết này, PGTECH giới thiệu quy trình sử dụng hợp chất ghép nối cách điện theo hướng dẫn của ONICON, áp dụng cho cả đầu dò mới trước khi lắp đặt và đầu dò đang được sử dụng.

1. Vai trò của hợp chất ghép nối cách điện đối với đầu dò ONICON F-4300

ONICON F-4300 là dòng đồng hồ đo lưu lượng siêu âm dạng kẹp ngoài (Clamp-On Ultrasonic Flow Meter), sử dụng các cấu hình đầu dò khác nhau tùy theo nhu cầu ứng dụng.

Theo tài liệu Tips From the Techs của ONICON, hợp chất ghép nối cách điện được cung cấp cùng đồng hồ có thể được sử dụng để cải thiện khả năng chống nước tổng thể và chất lượng tín hiệu tại đầu dò.

Điểm quan trọng là cần sử dụng đúng hợp chất do ONICON cung cấp và thực hiện theo hướng dẫn của nhà sản xuất. Đây là một thao tác hỗ trợ quá trình lắp đặt, bảo trì đầu dò, không thay thế các yêu cầu về lắp đặt, làm kín hoặc cấp bảo vệ của từng cấu hình thiết bị.

2. Hướng dẫn sử dụng hợp chất với đầu dò mới

Đối với đầu dò mới của đồng hồ ONICON F-4300, ONICON khuyến nghị thực hiện thao tác này trước khi lắp đặt đầu dò.

Quy trình thực hiện:

• Bước 1: Chuẩn bị hợp chất ghép nối cách điện được cung cấp kèm đồng hồ ONICON F-4300.
• Bước 2: Xác định mặt trong của đầu dò theo cấu tạo thiết bị.
• Bước 3: Bôi một lượng nhỏ hợp chất ghép nối cách điện lên mặt trong đầu dò theo hướng dẫn của ONICON.
• Bước 4: Tiếp tục lắp đặt đầu dò theo hướng dẫn kỹ thuật tương ứng với cấu hình thiết bị.

ONICON lưu ý chỉ cần sử dụng một lượng nhỏ hợp chất. Khi thực hiện, cần tránh tự ý thay thế bằng các loại mỡ, keo hoặc vật liệu khác khi chưa được nhà sản xuất xác nhận phù hợp.

3. Hướng dẫn xử lý đầu dò ONICON đang sử dụng

Đối với các đầu dò đã được lắp đặt và đưa vào sử dụng, ONICON hướng dẫn cần ngắt nguồn điện cấp cho đầu dò trước khi tháo thiết bị để thực hiện thao tác.

Quy trình thực hiện:

• Bước 1: Ngắt nguồn điện cấp cho đầu dò trước khi tiến hành tháo.
• Bước 2: Tháo đầu dò theo hướng dẫn kỹ thuật phù hợp với cấu hình thiết bị.
• Bước 3: Bôi một lượng nhỏ hợp chất ghép nối cách điện do ONICON cung cấp lên mặt trong đầu dò.
• Bước 4: Sau khi xử lý, lắp lại đầu dò theo hướng dẫn của nhà sản xuất, đồng thời kiểm tra các vị trí kết nối và làm kín liên quan trước khi đưa thiết bị trở lại vận hành.

Lưu ý: Không thực hiện thao tác tháo đầu dò khi chưa ngắt nguồn điện cấp cho đầu dò. Việc tháo lắp và đưa thiết bị trở lại hoạt động cần tuân thủ hướng dẫn kỹ thuật tương ứng với cấu hình đang sử dụng.

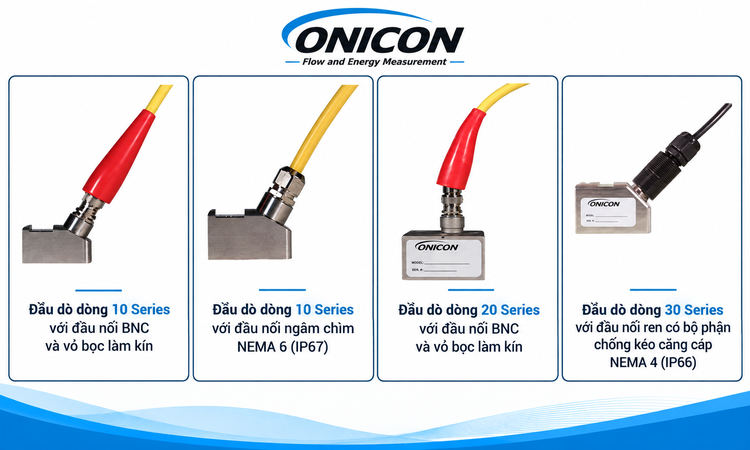

4. Các cấu hình đầu dò được ONICON đề cập

Trong bài hướng dẫn, ONICON minh họa một số cấu hình đầu dò khác nhau dành cho các ứng dụng của dòng F-4300, bao gồm:

• Đầu dò dòng 10 Series với đầu nối BNC và vỏ làm kín.
• Đầu dò dòng 10 Series với đầu nối ngâm nước NEMA 6 (IP67).
• Đầu dò dòng 20 Series với đầu nối BNC và vỏ làm kín.
• Đầu dò dòng 30 Series với đầu nối NEMA 4 (IP66), sử dụng đầu nối giảm lực kéo dạng ren.

Các cấu hình này có thiết kế đầu nối và phương án bảo vệ khác nhau. Vì vậy, khi kiểm tra hoặc bảo trì, kỹ thuật viên cần xác định đúng loại đầu dò đang sử dụng và đối chiếu với hướng dẫn tương ứng của nhà sản xuất.

Đặc biệt, việc sử dụng hợp chất ghép nối cách điện theo hướng dẫn không đồng nghĩa với việc cấp bảo vệ IP hoặc NEMA của đầu dò được nâng lên. Cấp bảo vệ của thiết bị vẫn cần được xác định theo thông số kỹ thuật và cấu hình được nhà sản xuất công bố.

5. Một số lưu ý khi lắp đặt và bảo trì đầu dò

Từ hướng dẫn kỹ thuật của ONICON, có thể lưu ý một số điểm trong quá trình thao tác tại công trường.

• Sử dụng đúng vật liệu: Ưu tiên hợp chất ghép nối cách điện được cung cấp kèm đồng hồ, không tự ý thay thế bằng vật liệu chưa được xác nhận tương thích.
• Kiểm soát lượng hợp chất: ONICON hướng dẫn bôi một lượng nhỏ lên mặt trong đầu dò. Không nên tự ý sử dụng quá nhiều hoặc thay đổi cách xử lý khi chưa có hướng dẫn từ hãng.
• Ngắt nguồn trước khi tháo đầu dò đang sử dụng: Đây là yêu cầu được ONICON nêu rõ trong quy trình dành cho đầu dò hiện hữu.
• Kiểm tra đúng cấu hình đầu dò: Các dòng đầu dò có thể sử dụng loại đầu nối và phương án làm kín khác nhau. Cần kiểm tra theo cấu hình thiết bị thực tế, không mặc định mọi đầu dò đều có cùng kết cấu.

Không nhầm lẫn giữa khả năng chống nước và cấp bảo vệ: Hợp chất có thể hỗ trợ cải thiện khả năng chống nước tổng thể theo hướng dẫn của ONICON, nhưng không phải là căn cứ để thay đổi thông số IP hoặc NEMA đã công bố.

'

Điều gì làm nên sự khác biệt của Onicon Mỹ - giải pháp đo lưu lượng, đo BTU hàng đầu thế giới

Kết luận

Việc sử dụng đúng hợp chất ghép nối cách điện là một thao tác kỹ thuật đơn giản nhưng đáng chú ý trong quá trình lắp đặt và bảo trì đầu dò của đồng hồ đo lưu lượng siêu âm dạng kẹp ngoài ONICON F-4300. Theo hướng dẫn của nhà sản xuất, bôi một lượng nhỏ hợp chất lên mặt trong đầu dò có thể giúp cải thiện khả năng chống nước tổng thể và chất lượng tín hiệu đo.

Để đạt hiệu quả trong vận hành, kỹ thuật viên cần thực hiện đúng quy trình, ngắt nguồn điện trước khi tháo đầu dò đang sử dụng và tuân thủ hướng dẫn lắp đặt dành cho từng cấu hình thiết bị.
