Van xả khí tự động tiêu chuẩn FM cho hệ thống PCCC

05/10/2026

Trong hệ thống chữa cháy đường ống, đặc biệt với các mạng sprinkler và riser, không khí có thể tồn tại trong đường ống trong quá trình nạp nước. Nếu không được xả đúng cách, lượng khí này có thể làm giảm hiệu quả của quá trình nạp nước và khiến hệ thống không đạt trạng thái vận hành như thiết kế.

Van xả khí tự động tiêu chuẩn FM của Rapidrop model Fig.409 được phát triển để giải quyết vấn đề này. Theo tài liệu kỹ thuật của Rapidrop, van được sử dụng phổ biến trên hệ thống dry riser và cũng có thể ứng dụng cho wet riser, hệ thống sprinkler tự động và hệ thống cuộn vòi chữa cháy (fire hose reel).

Sản phẩm sử dụng cơ cấu phao bi (ball float) đơn giản để tự động xả khí ra khỏi đường ống trong quá trình nạp nước, sau đó đóng kín khi nước dâng vào buồng van. Van xả khí Fig.409 đạt FM Approved, áp suất làm việc tối đa 13,8 bar (200 psi) và có các lựa chọn kết nối NPT, BSPT và BSPP.

Cùng PGTECH tìm hiểu chi tiết về vai trò, nguyên lý hoạt động và những ứng dụng thực tế của van xả khí tự động tiêu chuẩn FM của Rapidrop qua bài viết dưới đây.

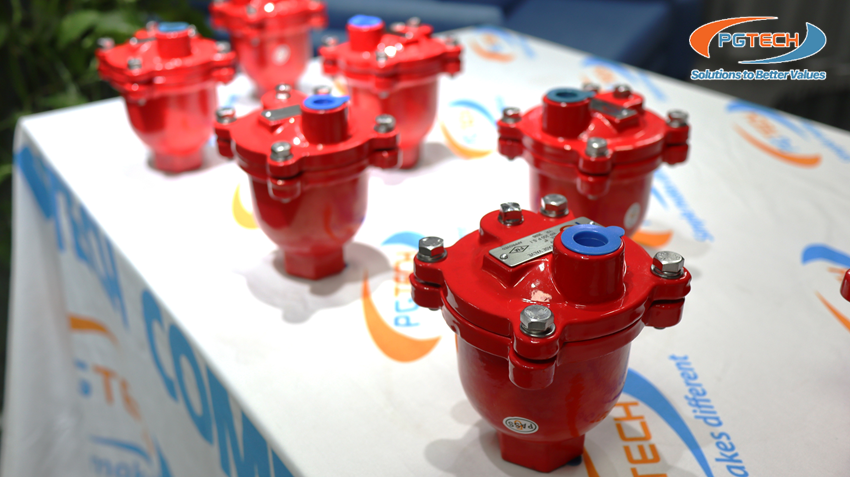

*Van xả khí tự động Rapidrop Fig.409 cho hệ thống PCCC sprinkler, riser và cuộn vòi chữa cháy*

Van xả khí tự động trong hệ thống PCCC có vai trò gì?

Trong một mạng đường ống chữa cháy, nước có thể không chiếm đầy toàn bộ thể tích đường ống ngay từ thời điểm bắt đầu nạp. Không khí trong đường ống sẽ được đẩy dần theo quá trình cấp nước và cần có vị trí để thoát ra ngoài.

Đây là chức năng chính của Automatic Air Release Valve.

Rapidrop mô tả Fig.409 là van xả khí tự động có thể lắp đặt trong hệ thống dry riser và cũng sử dụng được trong wet riser, automatic sprinkler và fire hose reel systems. Nhờ cơ cấu phao bi, van có thể tự động mở đường thoát khí khi đường ống đang được nạp nước và đóng lại khi nước đạt đến buồng phao.

Điểm cần phân biệt là van xả khí tự động không phải van điều khiển áp lực như Pressure Reducing Valve hay Pressure Relief Valve. Chức năng chính của Fig.409 là quản lý và xả không khí trong đường ống, hỗ trợ quá trình nạp nước và duy trì trạng thái làm việc phù hợp của hệ thống.

Nguyên lý hoạt động của Van xả khí tự động Rapidrop Fig.409

Rapidrop Fig.409 sử dụng nguyên lý ball float với một quả phao được bố trí trong buồng van.

Khi hệ thống bắt đầu được nạp nước, không khí bên trong đường ống được đẩy về vị trí lắp van. Khi đó, lượng khí được thoát ra ngoài thông qua lỗ thông khí của van. Quá trình này tiếp diễn cho tới khi nước dâng vào buồng van và tác động lên quả phao.

Khi mực nước đủ cao, phao được đẩy lên và bịt kín lỗ thoát khí. Van chuyển sang trạng thái đóng, hạn chế nước thoát ra ngoài trong điều kiện đường ống đã được nạp đầy.

Cơ cấu làm việc này có ưu điểm là đơn giản, tự động và không cần nguồn điện hoặc bộ điều khiển bên ngoài. Toàn bộ quá trình đóng mở được thực hiện nhờ sự thay đổi giữa không khí và nước trong buồng van.

Tìm hiểu cấu tạo và nguyên lý hoạt động của Van xả khí tiêu chuẩn FM cho hệ PCCC

Van xả khí tự động Rapidrop Fig.409 được sử dụng ở đâu?

Theo tài liệu của Rapidrop, Van xả khí tự động tiêu chuẩn FM model Fig.409 có thể được sử dụng trong nhiều cấu hình hệ thống PCCC:

Dry riser: đây là môi trường ứng dụng điển hình của van xả khí tự động. Khi hệ thống được nạp nước, van hỗ trợ giải phóng lượng khí còn tồn tại trong đường ống.
Wet riser: Fig.409 cũng có thể được sử dụng trong hệ thống wet riser, nơi đường ống thường xuyên chứa nước.
Hệ thống sprinkler tự động: van có thể được tích hợp tại các vị trí phù hợp trên hệ thống sprinkler để hỗ trợ quá trình xả khí khi nạp nước.
Fire hose reel: tài liệu Rapidrop cũng xác nhận khả năng sử dụng Fig.409 trên hệ thống fire hose reel.

Việc lựa chọn vị trí lắp đặt cụ thể cần được xác định dựa trên thiết kế hệ thống, cấu hình đường ống và yêu cầu kỹ thuật của công trình. Van xả khí nên được bố trí tại vị trí phù hợp để lượng khí có thể tập trung và được thoát ra hiệu quả.

Thông số kỹ thuật van xả khí tự động tiêu chuẩn FM

Van xả khí đạt FM Approved Rapidrop Fig.409 có cấu hình tương đối nhỏ gọn nhưng hỗ trợ nhiều lựa chọn kết nối và điều kiện lắp đặt.

Thông số	Rapidrop Fig.409
Loại thiết bị	Automatic Air Release Valve
Chứng nhận	FM Approved
Kích thước	1/2", 3/4", 1"
Kết nối	NPT, BSPT, BSPP
Áp suất làm việc tối đa	13,8 bar (200 psi)
Cơ cấu hoạt động	Ball Float
Thân van	Gang cầu (Ductile Iron)
Nắp van	Gang cầu (Ductile Iron)
Seat làm kín	Đồng (Bronze)
Quả phao	Inox 304
Gioăng làm kín	Viton/EPDM

Thiết kế vật liệu hướng đến độ bền trong hệ thống PCCC

Một trong những yếu tố đáng chú ý của Fig.409 là cấu hình vật liệu được Rapidrop lựa chọn cho từng bộ phận.

Thân van và nắp van sử dụng gang (Ductile Iron), trong khi bề mặt làm kín sử dụng đồng (Bronze). Các chi tiết như chốt, tay đòn và một số bộ phận cơ khí sử dụng thép không gỉ, trong đó quả phao được làm bằng inox 304. Hệ thống làm kín sử dụng Viton/EPDM và các chi tiết liên quan đến gioăng, đệm được lựa chọn theo cấu hình kỹ thuật của sản phẩm.

Cách lựa chọn vật liệu này giúp van đáp ứng yêu cầu làm việc trong môi trường của hệ thống chữa cháy, đồng thời tạo điều kiện thuận lợi cho quá trình bảo trì và vận hành lâu dài.

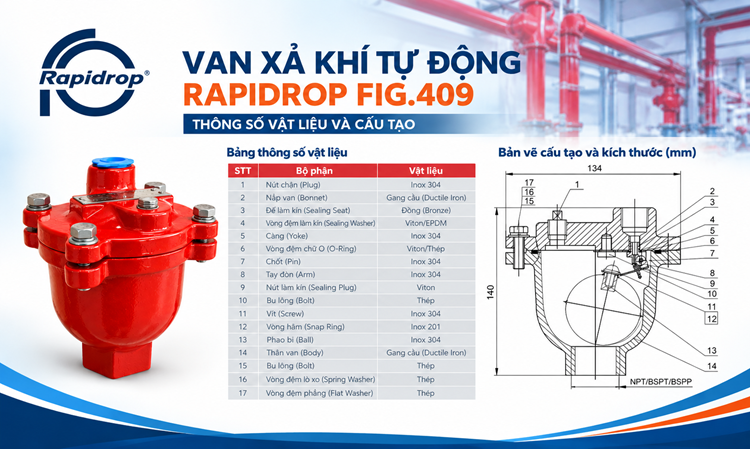

*Cấu tạo chi tiết và kích thước lắp đặt của van xả khí tự động Rapidrop Fig.409*

Vì sao chứng nhận FM quan trọng với van xả khí PCCC?

Đối với thiết bị sử dụng trong hệ thống PCCC, chứng nhận của bên thứ ba là một trong những yếu tố quan trọng khi lựa chọn thiết bị cho dự án.

Rapidrop Fig.409 đạt FM Approved, được thể hiện trực tiếp trong Data Sheet của nhà sản xuất.

Việc lựa chọn van phù hợp không chỉ dựa vào kích thước đường ống mà cần xem xét đồng thời áp suất làm việc, kiểu kết nối, cấu hình hệ thống và yêu cầu chứng nhận của dự án.

Đặc biệt với những công trình áp dụng hệ thống thiết bị theo tiêu chuẩn quốc tế, việc sử dụng sản phẩm có chứng nhận phù hợp giúp quá trình lựa chọn thiết bị thuận lợi hơn và tăng tính đồng bộ trong hồ sơ kỹ thuật.

Rapidrop Fig.409 – giải pháp van xả khí tự động cho hệ thống PCCC

Fig.409 là một sản phẩm có cấu tạo đơn giản nhưng đảm nhận một chức năng quan trọng trong hệ thống đường ống chữa cháy: tự động xả khí trong quá trình nạp nước và đóng kín khi nước dâng đến buồng phao.

Với các lựa chọn kích thước 1/2", 3/4" và 1", nhiều kiểu kết nối NPT, BSPT và BSPP, cùng áp suất làm việc tối đa 200 psi, Rapidrop Fig.409 có thể đáp ứng nhiều cấu hình đường ống khác nhau trong hệ thống dry riser, wet riser, sprinkler tự động và fire hose reel. Sản phẩm đạt FM Approved, phù hợp với các dự án yêu cầu thiết bị PCCC đáp ứng tiêu chuẩn quốc tế.

Tại Việt Nam, PGTECH là nhà nhập khẩu và phân phối chính hãng Rapidrop, cung cấp các giải pháp thiết bị cho hệ thống PCCC như van báo động, van tràn ngập, van giảm áp, van xả áp, van xả khí tự động, đồng hồ đo lưu lượng UL/FM, Flow Switch, Pressure Switch, van điều khiển và các phụ kiện Rapidrop. Việc lựa chọn Fig.409 cần được xem xét đồng thời với thiết kế hệ thống, áp suất làm việc và yêu cầu kỹ thuật của từng dự án.

*PGTECH cung cấp các giải pháp điều khiển áp lực đạt tiêu chuẩn UL/FM của Rapidrop*

Kết luận

Trong một hệ thống PCCC sử dụng mạng đường ống sprinkler hoặc riser, việc kiểm soát không khí trong đường ống là một phần cần được tính đến ngay từ thiết kế. Rapidrop Fig.409 Automatic Air Release Valve cung cấp giải pháp xả khí tự động dựa trên cơ cấu phao bi, cho phép thoát khí trong quá trình nạp nước và tự động đóng khi nước đạt đến buồng van.

Với FM Approved, áp suất làm việc tối đa 13,8 bar (200 psi) và nhiều lựa chọn kích thước, kết nối, Fig.409 là giải pháp phù hợp cho các hệ thống PCCC cần thiết bị xả khí chuyên dụng và đáp ứng yêu cầu kỹ thuật của dự án.
