Van vùng HVAC là gì? Giải pháp van điều khiển Belimo ZoneTight tiết kiệm năng lượng

26/05/2026

Trong các hệ thống HVAC hydronic hiện đại, việc kiểm soát chính xác lưu lượng nước theo từng khu vực đóng vai trò quan trọng trong tối ưu hiệu suất năng lượng, nâng cao sự thoải mái và giảm chi phí vận hành công trình. Đây chính là lý do các dòng van vùng HVAC (Zone Valve) ngày càng được ứng dụng rộng rãi trong khách sạn, bệnh viện, trung tâm thương mại, văn phòng và các tòa nhà thông minh.

Belimo đã phát triển dòng van vùng điều khiển ZoneTight với thiết kế siêu nhỏ gọn, độ kín cao, công nghệ bi van tự làm sạch và khả năng tiết kiệm điện vượt trội, mang đến giải pháp điều khiển zoning HVAC hiệu quả cho các hệ thống cơ điện hiện đại.

PGTECH hiện là đối tác chiến lược và nhà phân phối đại diện của Belimo tại Việt Nam, cung cấp các giải pháp HVAC thông minh gồm van điều khiển, động cơ điều khiển van gió, cảm biến HVAC và thiết bị tự động hóa tòa nhà cho các công trình cơ điện hiện đại.

Giải pháp van vùng Belimo ZoneTight — *PGTECH là nhà phân phối đại diện của Belimo tại Việt Nam, cung cấp giải pháp Van vùng điều khiển điện cho HVAC*

Van vùng HVAC (Zone Valve) là gì?

Van vùng (Zone Valve) là thiết bị điều khiển dùng để:

đóng
mở
hoặc điều tiết lưu lượng nước

đi qua dàn trao đổi nhiệt (dàn coil) hoặc thiết bị đầu cuối HVAC (terminal unit như FCU, chilled beam, VAV box, AHU,...) phục vụ cho một khu vực xác định trong tòa nhà.

Trong hệ thống HVAC hydronic, van vùng điều khiển đóng vai trò quan trọng vì cho phép kiểm soát lưu lượng nước theo từng phòng hoặc từng zone riêng biệt, giúp hệ thống phản hồi chính xác theo nhu cầu làm lạnh hoặc sưởi thực tế tại từng khu vực.

Thay vì cấp cùng một lưu lượng nước cho toàn bộ hệ thống, zone valve giúp điều chỉnh lưu lượng phù hợp với tải thực tế của từng khu vực, qua đó giảm tiêu hao năng lượng, nâng cao độ ổn định nhiệt độ, tối ưu vận hành hệ HVAC và tăng sự thoải mái cho người sử dụng.

Van vùng điều khiển HVAC hoạt động như thế nào?

Zone valve hoạt động bằng cách nhận tín hiệu điều khiển từ hệ thống HVAC hoặc BMS để đóng/mở van và điều chỉnh lượng nước đi qua mạch tuần hoàn nhằm duy trì nhiệt độ cài đặt mong muốn.

Trong ứng dụng zoning HVAC, điều này đồng nghĩa mỗi phòng hoặc mỗi khu vực sẽ nhận đúng lưu lượng nước cần thiết theo tải thực tế, từ đó tránh cấp dư lưu lượng, giảm thất thoát năng lượng và nâng cao hiệu quả vận hành cho toàn bộ hệ thống HVAC.

Cấu tạo và nguyên lý hoạt động của Van vùng điều khiển điện Pressure Independent Zone Valve

Công nghệ van bi trong Belimo ZoneTight giúp tối ưu điều khiển HVAC

Van vùng điều khiển Belimo ZoneTight sử dụng công nghệ van bi tự làm sạch nhằm nâng cao độ ổn định và hiệu quả vận hành cho các ứng dụng zoning HVAC. So với nhiều dòng van điều khiển truyền thống, thiết kế van bi giúp hạn chế đóng cặn, giảm nguy cơ tắc nghẽn và duy trì khả năng điều tiết lưu lượng ổn định trong thời gian dài vận hành.

Ngoài ra, khả năng đóng kín cao giúp hạn chế rò rỉ lưu lượng qua van, hỗ trợ kiểm soát chính xác lưu lượng nước cho từng khu vực và tối ưu hiệu suất năng lượng cho hệ HVAC. Công nghệ này cũng giúp giảm nguy cơ overflow tại coil khi áp suất hệ thống biến động, đặc biệt trong các hệ chilled water biến lưu lượng hiện đại.

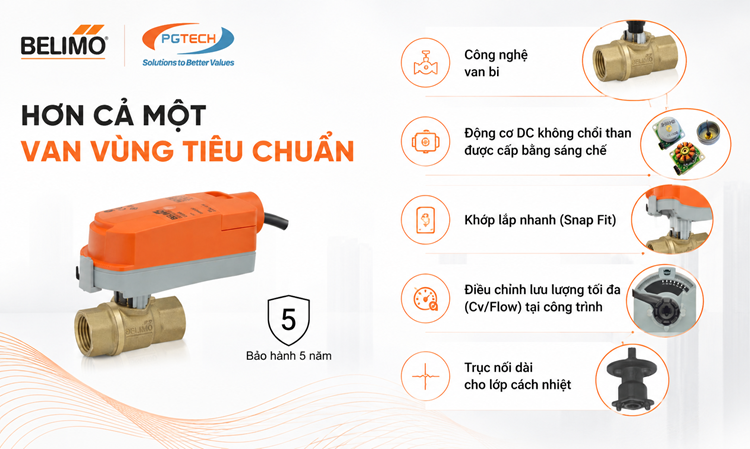

*Giải pháp Belimo ZoneTight hơn cả một van vùng tiêu chuẩn cho hệ HVAC*

Sự khác biệt giữa van vùng Pressure-Dependent và Pressure-Independent

1. Van Pressure-Dependent là gì?

Van vùng pressure-dependent không tự bù áp khi áp suất hệ thống thay đổi.

Điều này có nghĩa:

lưu lượng nước qua van sẽ thay đổi theo biến động áp suất hệ thống
cần thực hiện balancing độc lập
hiệu suất điều khiển phụ thuộc điều kiện vận hành thực tế.

Trong dòng Belimo ZoneTight, QCV là phiên bản pressure-dependent, có:

dạng 2-way
hoặc 3-way ultra-compact
thiết kế siêu nhỏ gọn cho không gian hạn chế.

2. Van Pressure-Independent là gì?

Van pressure-independent được thiết kế để duy trì lưu lượng thiết kế bất kể áp suất hệ thống thay đổi.

Trong dòng ZoneTight, PIQCV là phiên bản pressure-independent kết hợp:

van điều khiển 2 ngả
bộ điều áp chênh áp differential pressure regulator
balancing và control trong cùng một thiết bị.

Điều này giúp duy trì lưu lượng ổn định trong hệ thống, tối ưu hiệu suất vận hành HVAC, giảm lãng phí năng lượng và hạn chế nhu cầu cân bằng lại hệ thống khi mở rộng hoặc bổ sung thêm các nhánh tải trong tương lai.

Tại sao Pressure Independent Valve (PICV) giúp giảm Low Delta T Syndrome?

Trong nhiều hệ hệ nước lạnh trung tâm HVAC (chilled water) hiện nay, hiện tượng Low Delta T Syndrome là một trong những nguyên nhân lớn gây suy giảm hiệu suất năng lượng toàn hệ thống.

Low Delta T xảy ra khi:

chênh lệch nhiệt độ nước lạnh supply/return thấp hơn giá trị thiết kế
lưu lượng nước thực tế vượt quá nhu cầu tải lạnh
coil không trao đổi nhiệt hiệu quả.

Khi đó, hệ HVAC thường gặp các vấn đề:

chiller phải hoạt động nhiều hơn để đáp ứng tải
tăng điện năng tiêu thụ bơm và chiller
giảm hiệu suất hệ chilled water
giảm khả năng tận dụng công suất thiết kế của chiller plant
tăng chi phí vận hành dài hạn.

Một trong những nguyên nhân phổ biến dẫn đến Low Delta T là việc sử dụng van pressure-dependent trong hệ biến lưu lượng mà không được balancing chính xác.

Khi áp suất hệ thống thay đổi:

lưu lượng qua coil có thể tăng vượt mức thiết kế
gây overflow tại terminal unit
làm giảm hiệu quả trao đổi nhiệt
khiến nhiệt độ nước hồi không đạt yêu cầu thiết kế.

Van pressure independent như Belimo PIQCV được thiết kế để duy trì lưu lượng ổn định bất kể biến động áp suất trong hệ thống.

Nhờ tích hợp bộ điều áp chênh áp (differential pressure regulator), chức năng balancing và van điều khiển trong cùng một thiết bị, PIQCV giúp ngăn hiện tượng overflow qua coil, duy trì đúng lưu lượng thiết kế, cải thiện Delta T cho hệ chilled water, giảm năng lượng tiêu thụ của bơm, tối ưu hiệu suất chiller plant và nâng cao hiệu quả vận hành cho toàn bộ hệ HVAC của công trình.

Đây là lý do pressure independent valve đang trở thành giải pháp quan trọng trong:

hệ HVAC biến lưu lượng
công trình Green Building
LEED building
data center
bệnh viện
khách sạn
smart building yêu cầu tối ưu energy efficiency.

Belimo ZoneTight – Giải pháp Van vùng HVAC hiệu suất cao

Belimo thiết kế dòng ZoneTight nhằm thiết lập tiêu chuẩn hiệu suất mới cho cả ứng dụng zoning pressure-dependent và pressure-independent.

Các dòng QCV và PIQCV mang lại mức tiêu thụ điện năng thấp hơn tới 95% so với các dòng zone valve truyền thống.

Van có thể kết nối nhanh với actuator mà không cần dụng cụ hỗ trợ, giúp:

lắp đặt nhanh hơn
đơn giản hóa commissioning
giảm chi phí nhân công
thuận tiện cho retrofit HVAC.

Cả QCV và PIQCV đều được trang bị:

công nghệ self-cleaning ball valve
khả năng điều chỉnh lưu lượng tại hiện trường
thiết kế ultra-compact cho không gian chật hẹp.

Tại sao nên chọn van Belimo ZoneTight?

Belimo ZoneTight đặc biệt phù hợp với các ứng dụng yêu cầu thiết kế nhỏ gọn, tiết kiệm điện năng, độ kín cao và khả năng điều chỉnh lưu lượng linh hoạt trực tiếp tại công trình.

Đây là giải pháp lý tưởng cho:

FCU
chilled beam
terminal unit
AHU zoning
hệ HVAC khách sạn
bệnh viện
văn phòng
smart building.

Các ưu điểm nổi bật gồm:

độ kín tuyệt đối
công nghệ van bi tự làm sạch
khả năng điều chỉnh lưu lượng trực tiếp tại hiện trường
quá trình vận hành và cân chỉnh hệ thống đơn giản
độ tin cậy cao
tối ưu hiệu suất năng lượng cho hệ HVAC.

*Lợi ích nổi bật của van vùng điều khiển Belimo ZoneTight*

Khi nào nên chọn Van Pressure-Independent PIQCV?

PIQCV là lựa chọn tối ưu trong các hệ HVAC cần duy trì lưu lượng thiết kế ổn định, đảm bảo hiệu suất vận hành trước biến động áp suất hệ thống và đáp ứng các mục tiêu tiết kiệm năng lượng cho công trình.

Do tích hợp balancing và control trong cùng một thiết bị, PIQCV:

giảm nhu cầu cân bằng lưu lượng độc lập
đơn giản hóa quá trình lắp đặt
rút ngắn thời gian vận hành và cân chỉnh hệ thống
hạn chế phải cân bằng lại hệ thống khi mở rộng trong tương lai.

Đây là giải pháp phù hợp cho các hệ HVAC biến lưu lượng, tòa nhà thông minh, các công trình yêu cầu hiệu quả năng lượng cao cũng như các dự án hướng tới tiêu chuẩn công trình xanh và chứng nhận LEED.

So Sánh Van QCV Và PIQCV Trong Hệ HVAC Hydronic

Tiêu chí	QCV	PIQCV
Loại van	Van vùng pressure-dependent	Van vùng pressure-independent
Nguyên lý hoạt động	Lưu lượng thay đổi theo áp suất hệ thống	Duy trì lưu lượng ổn định bất kể biến động áp suất
Khả năng bù áp	Không tự bù áp	Tích hợp bộ điều áp chênh áp
Chức năng balancing	Cần balancing độc lập	Tích hợp balancing và control trong cùng một thiết bị
Ổn định lưu lượng	Phụ thuộc điều kiện vận hành thực tế	Duy trì đúng lưu lượng thiết kế
Hiệu quả kiểm soát Delta T	Có thể bị overflow khi áp suất tăng	Giúp cải thiện Delta T hệ chilled water
Khả năng tiết kiệm năng lượng	Tốt	Cao hơn trong hệ biến lưu lượng
Khả năng giảm Low Delta T Syndrome	Hạn chế	Hiệu quả cao
Ứng dụng phù hợp	Hệ HVAC đơn giản hoặc áp suất ổn định	Hệ HVAC biến lưu lượng và yêu cầu tối ưu năng lượng
Độ phức tạp balancing	Cao hơn	Đơn giản hơn
Khả năng mở rộng hệ thống	Có thể cần rebalance lại	Hạn chế nhu cầu rebalance
Điều chỉnh lưu lượng	Có thể điều chỉnh tại hiện trường	Có thể điều chỉnh tại hiện trường
Công nghệ van	Van bi tự làm sạch	Van bi tự làm sạch
Độ kín	Độ kín cao, rò rỉ gần như bằng 0	Độ kín cao, kiểm soát lưu lượng chính xác
Không gian lắp đặt	Thiết kế ultra-compact	Thiết kế ultra-compact
Ứng dụng tiêu biểu	FCU, AHU zoning, terminal unit	Smart building, Green Building, chilled water VAV systems
Mức độ tối ưu cho HVAC tiết kiệm năng lượng	Tốt	Rất cao
Phù hợp với công trình	Văn phòng, khách sạn, hệ HVAC tiêu chuẩn	Bệnh viện, data center, LEED building, smart building

Lựa chọn và điều chỉnh Van ZoneTight như thế nào?

Belimo thiết kế ZoneTight nhằm giúp việc lựa chọn và điều chỉnh lưu lượng trở nên đơn giản hơn.

Thông qua phần mềm SelectPro, kỹ sư có thể:

lựa chọn model van phù hợp
cài đặt Cv
cài đặt Delta P cho van pressure-dependent
cài đặt GPM cho van pressure-independent.

Ngoài ra, khả năng điều chỉnh lưu lượng trực tiếp tại hiện trường giúp quá trình vận hành và cân chỉnh hệ thống trở nên dễ dàng hơn, thuận tiện cho các dự án cải tạo HVAC, hỗ trợ linh hoạt khi thay đổi công năng khu vực sử dụng và tối ưu hệ thống theo đúng yêu cầu thiết kế thực tế.

Xu hướng HVAC thông minh và điều khiển Zoning tiết kiệm năng lượng

Trong xu hướng phát triển tòa nhà thông minh và HVAC tiết kiệm năng lượng, giải pháp zoning control ngày càng đóng vai trò quan trọng trong việc giảm điện năng tiêu thụ, tối ưu hiệu suất hệ chilled water, nâng cao trải nghiệm người dùng và tăng tính linh hoạt trong vận hành công trình.

Các giải pháp van vùng thông minh như Belimo ZoneTight không chỉ giúp kiểm soát lưu lượng chính xác mà còn:

giảm chi phí vận hành dài hạn
tăng độ bền hệ thống
hỗ trợ tích hợp BMS
nâng cao hiệu quả quản lý năng lượng tòa nhà.

PGTECH – Đối tác chiến lược Belimo tại Việt Nam

TGĐ PGTECH tại trụ sở chính Belimo - Hinwil Thụy Sỹ — *PGTECH tham dự Hội nghị Belimo Asia Pacific, kỷ niệm 50 năm thành lập tại trụ sở Thụy Sĩ*

Là đối tác chiến lược và nhà phân phối đại diện của Belimo tại Việt Nam, PGTECH cung cấp các giải pháp HVAC và building automation tiên tiến gồm:

van điều khiển Belimo bao gồm dòng van vùng Belimo ZoneTight
actuator điều khiển van gió
cảm biến HVAC
giải pháp điều khiển BMS
giải pháp tối ưu hiệu suất năng lượng HVAC.

PGTECH đồng hành cùng các đơn vị tư vấn MEP, nhà thầu cơ điện, chủ đầu tư và các công trình như khách sạn, bệnh viện, trung tâm thương mại hay nhà máy công nghiệp trong việc triển khai các giải pháp HVAC thông minh, ổn định và tiết kiệm năng lượng theo tiêu chuẩn quốc tế.

Với đội ngũ kỹ sư HVAC giàu kinh nghiệm, PGTECH tư vấn lựa chọn các giải pháp van vùng Belimo phù hợp cho hệ chilled water biến lưu lượng, ứng dụng FCU/AHU zoning, tòa nhà thông minh, công trình xanh và các dự án yêu cầu tối ưu hiệu suất vận hành HVAC.

FAQ – Câu hỏi thường gặp về Van vùng HVAC

Van vùng HVAC là gì?

Van vùng HVAC (Zone Valve) là thiết bị dùng để đóng, mở hoặc điều chỉnh lưu lượng nước cho từng khu vực trong hệ HVAC hydronic nhằm kiểm soát nhiệt độ và tối ưu hiệu suất vận hành.

Pressure-Independent Valve (PIQCV) khác gì van thường?

PIQCV có khả năng duy trì lưu lượng ổn định bất kể biến động áp suất hệ thống nhờ tích hợp bộ điều áp chênh áp, trong khi van pressure-dependent thông thường không thể tự bù áp.

Van PIQCV có giúp giảm Low Delta T Syndrome không?

Có. PIQCV giúp duy trì đúng lưu lượng thiết kế, hạn chế overflow qua coil và cải thiện hiệu quả trao đổi nhiệt, từ đó hỗ trợ giảm hiện tượng Low Delta T trong hệ chilled water HVAC.

Khi nào nên sử dụng van pressure-independent?

Van pressure-independent phù hợp với các hệ HVAC biến lưu lượng, công trình yêu cầu tối ưu hiệu suất năng lượng, hệ chilled water hiện đại và các dự án smart building hoặc Green Building.

Belimo ZoneTight phù hợp cho những ứng dụng nào?

Belimo ZoneTight phù hợp cho FCU, chilled beam, terminal unit, AHU zoning, khách sạn, bệnh viện, văn phòng, trung tâm thương mại và các công trình HVAC thông minh.

Van vùng HVAC có giúp tiết kiệm năng lượng không?

Có. Zone valve giúp điều chỉnh lưu lượng theo đúng tải thực tế của từng khu vực, từ đó giảm thất thoát năng lượng, tối ưu vận hành HVAC và giảm điện năng tiêu thụ của hệ thống.

Vì sao công nghệ van bi trong Belimo ZoneTight giúp hệ HVAC vận hành ổn định hơn?

Công nghệ van bi tự làm sạch trong Belimo ZoneTight giúp hạn chế đóng cặn, giảm nguy cơ overflow qua coil và duy trì khả năng điều tiết lưu lượng ổn định trong quá trình vận hành HVAC lâu dài, từ đó hỗ trợ tối ưu hiệu suất năng lượng cho hệ thống.
