Van góc PCCC là gì? Cấu tạo, nguyên lý và cách lựa chọn

06/10/2026

Trong một tủ chữa cháy (fire cabinet), van góc là chi tiết dễ bắt gặp nhưng thường ít được chú ý cho đến khi cần vận hành. Khi hệ thống hoạt động, van phải đảm bảo dòng nước được kiểm soát ổn định, đồng thời phù hợp với hướng kết nối và không gian bố trí bên trong tủ. Chính thiết kế dạng góc tạo nên một cấu hình khác biệt so với nhiều loại van đóng mở thông thường.

Từ cấu tạo và nguyên lý hoạt động đến kích thước, vật liệu, áp suất làm việc và kiểu kết nối, mỗi yếu tố đều có ảnh hưởng nhất định đến việc lựa chọn van cho hệ thống PCCC. Đặc biệt, một van có kích thước phù hợp nhưng không tương thích với kết nối hoặc điều kiện lắp đặt thực tế vẫn có thể gây khó khăn khi thi công và vận hành.

Đây cũng là những yếu tố PGTECH quan tâm khi phân phối và cung cấp các giải pháp van góc PGSAFE cho hệ thống cấp nước chữa cháy tại Việt Nam. Để lựa chọn đúng thiết bị, trước hết cần hiểu rõ van góc PCCC được cấu tạo và vận hành như thế nào, cũng như những thông số nào cần được xem xét trong thực tế.

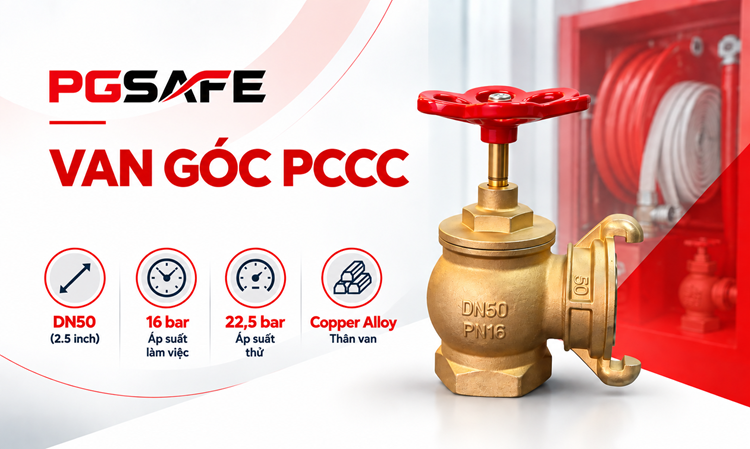

*Van góc PCCC PGSAFE DN50 dùng cho hệ thống cấp nước chữa cháy và bố trí tại tủ chữa cháy*

1. Van góc PCCC là gì?

Van góc PCCC là loại van được thiết kế để kiểm soát dòng nước chữa cháy, trong đó đường nước qua van được bố trí theo dạng góc, thường là khoảng 90° giữa cửa vào và cửa ra.

Khác với một số loại van có đường dòng chảy thẳng, cấu hình dạng góc cho phép thay đổi hướng tuyến ống ngay tại vị trí van. Đây là đặc điểm đặc biệt hữu ích trong những khu vực có không gian giới hạn, chẳng hạn như tủ chữa cháy.

Về chức năng cơ bản, van góc có thể được sử dụng để đóng, mở và kiểm soát dòng nước chữa cháy tại vị trí lắp đặt. Trong thực tế, van thường được bố trí tại điểm mà người sử dụng cần tiếp cận nhanh khi thực hiện thao tác chữa cháy.

Điều này khiến van góc không chỉ là một thiết bị đóng mở đơn thuần. Nó còn phải đáp ứng yêu cầu về khả năng thao tác, độ bền cơ khí, khả năng chịu áp lực và tính phù hợp với cấu hình của hệ thống chữa cháy.

Vì sao cần dùng van dạng góc? Một trong những lý do quan trọng là không gian lắp đặt.

Tại tủ chữa cháy, đường ống, van, cuộn vòi và các phụ kiện thường được bố trí trong một không gian tương đối hạn chế. Cấu hình góc giúp hướng kết nối thay đổi ngay tại thân van, từ đó có thể thuận lợi hơn trong việc bố trí đường ống và thiết bị bên trong tủ.

Vì vậy, khi đánh giá van góc PCCC, không nên chỉ hỏi “van có đóng mở được hay không”, mà cần đặt câu hỏi rộng hơn: van có phù hợp với vị trí lắp đặt, hướng đường ống và cách vận hành của hệ thống hay không?

2. Cấu tạo cơ bản của van góc PCCC

Mặc dù cấu tạo có thể khác nhau tùy thiết kế, một van góc PCCC thông thường sẽ gồm các bộ phận chính như thân van, cơ cấu đóng mở, tay vận hành, cửa vào và cửa ra.

Thân van

Thân van là bộ phận chứa toàn bộ cơ cấu bên trong và chịu tác động trực tiếp của áp lực nước. Vật liệu thân van có ảnh hưởng đến độ bền cơ học, khả năng làm việc trong môi trường nước và tuổi thọ thiết bị.

Đối với các van dùng trong hệ thống cấp nước chữa cháy, vật liệu kim loại như đồng hợp kim (Copper Alloy) thường được sử dụng trong nhiều thiết kế.

Cơ cấu đóng mở

Bên trong thân van là cơ cấu kiểm soát dòng nước. Khi người vận hành xoay tay van, chuyển động cơ khí sẽ tác động lên bộ phận đóng mở để đưa van về trạng thái mở hoặc đóng.

Khả năng vận hành ổn định phụ thuộc vào chất lượng gia công, thiết kế cơ cấu và độ phù hợp giữa các bộ phận chuyển động.

Tay van

Tay van là bộ phận trực tiếp nhận thao tác từ người sử dụng. Đối với van được đặt trong tủ chữa cháy, tay van cần dễ nhận biết và đủ thuận tiện để vận hành trong điều kiện khẩn cấp.

Các đầu kết nối

Cửa vào và cửa ra quyết định cách van được liên kết với hệ thống đường ống hoặc phụ kiện chữa cháy.

Đây là một trong những thông số cần kiểm tra kỹ nhất khi lựa chọn, bởi cùng là van DN50 nhưng kiểu ren, chuẩn kết nối hoặc cấu hình đầu ra khác nhau có thể khiến van không phù hợp với hệ thống thực tế.

3. Nguyên lý hoạt động của van góc PCCC

Nguyên lý hoạt động của van góc tương đối đơn giản: người vận hành tác động vào tay van, lực quay được truyền đến cơ cấu đóng mở bên trong và thay đổi trạng thái của van.

Ở trạng thái đóng, cơ cấu bên trong ngăn dòng nước đi qua.

Khi mở van, tiết diện dòng chảy được mở ra để nước từ đường ống cấp nước chữa cháy đi qua thân van và tới phía đầu ra.

Do van được thiết kế theo dạng góc, hướng dòng nước thay đổi khi đi qua thân van. Điều này tạo nên cấu hình phù hợp với những vị trí cần đổi hướng tuyến ống ngay tại điểm sử dụng.

Từ góc độ vận hành, điều quan trọng không phải chỉ là van có thể đóng mở, mà là thao tác phải rõ ràng, cơ cấu hoạt động ổn định và van phải phù hợp với áp suất thiết kế của hệ thống.

4. Van góc PCCC được sử dụng ở đâu?

Ứng dụng phổ biến nhất của van góc là tại các tủ chữa cháy hoặc các vị trí lấy nước chữa cháy cần bố trí van tại điểm sử dụng.

Tùy thiết kế hệ thống, van có thể xuất hiện tại:

Tủ chữa cháy trong tòa nhà

Các tòa nhà văn phòng, chung cư, trung tâm thương mại và công trình công cộng thường sử dụng hệ thống tủ chữa cháy để cung cấp nước đến vị trí thao tác.

Trong trường hợp này, van góc cần phù hợp với kích thước đường ống, không gian tủ và cấu hình phụ kiện đi kèm.

Khách sạn và khu nghỉ dưỡng

Các công trình có quy mô lớn thường có mạng lưới PCCC trải rộng trên nhiều tầng và khu vực. Van tại tủ chữa cháy phải đảm bảo khả năng vận hành ổn định và phù hợp với điều kiện áp suất của hệ thống.

Nhà máy và công trình công nghiệp

Các hệ thống chữa cháy trong nhà máy thường có yêu cầu cao hơn về áp suất, độ bền và khả năng phối hợp với các thiết bị khác. Vì vậy, việc lựa chọn van cần dựa trên thông số thực tế của toàn bộ hệ thống.

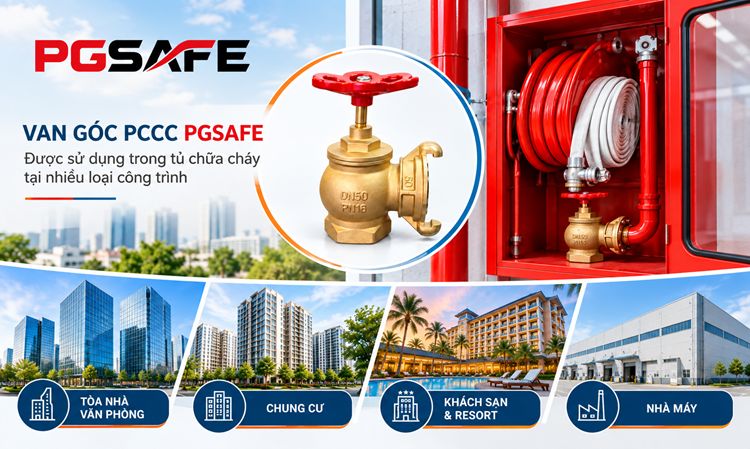

*Van góc PCCC PGSAFE được ứng dụng trong tủ chữa cháy tại nhiều loại công trình*

5. Những thông số cần quan tâm khi lựa chọn van góc PCCC

Đây là phần quan trọng nhất khi lựa chọn van cho một hệ thống thực tế.

5.1. Kích thước danh nghĩa

DN cho biết kích thước danh nghĩa của van và phải tương thích với cấu hình đường ống.

Với các hệ thống sử dụng đường ống DN50, van góc DN50 là một cấu hình thường gặp. Tuy nhiên, không nên chỉ nhìn vào DN mà bỏ qua kiểu kết nối thực tế.

5.2. Áp suất làm việc

Van phải có working pressure phù hợp với áp suất mà hệ thống có thể tạo ra trong quá trình vận hành.

Đây là thông số đặc biệt cần quan tâm trong hệ thống PCCC bởi mạng đường ống có thể duy trì áp suất đáng kể và có những thời điểm áp suất thay đổi theo trạng thái vận hành.

5.3. Áp suất thử

Bên cạnh áp suất làm việc, cần xem xét test pressure được nhà sản xuất công bố.

Áp suất thử là cơ sở tham khảo quan trọng khi đánh giá khả năng chịu áp của thân van và phục vụ kiểm tra chất lượng sản phẩm.

5.4. Vật liệu

Vật liệu thân van ảnh hưởng đến độ bền, khả năng làm việc trong môi trường nước và độ ổn định lâu dài.

Với van PCCC, thông tin về vật liệu càng rõ ràng thì càng thuận lợi cho việc đánh giá và lựa chọn trong hồ sơ kỹ thuật.

5.5. Kiểu kết nối

Cần xác định rõ van sử dụng ren trong, ren ngoài, mặt bích hay coupling chuyên dụng, đồng thời kiểm tra chuẩn ren hoặc chuẩn kết nối tương ứng.

Đây là một trong những điểm dễ gây sai lệch khi lựa chọn thiết bị.

Một chiếc van có đúng DN nhưng không đúng kiểu kết nối vẫn có thể không lắp được vào hệ thống.

5.6. Không gian lắp đặt

Do van góc thường được bố trí tại các vị trí có không gian hạn chế, cần xem xét chiều cao, chiều rộng, hướng tay van và hướng cửa vào – cửa ra.

Đây là yếu tố rất thực tế nhưng đôi khi bị bỏ qua khi chỉ xem catalogue.

6. Van Góc PCCC PGSAFE DN50

PGTECH phân phối và cung cấp các sản phẩm PGSAFE tại Việt Nam, trong đó có dòng van góc dành cho hệ thống cấp nước chữa cháy. Với cấu hình DN50, PGSAFE Angle Valve được thiết kế theo dạng van góc chữa cháy, phù hợp với những vị trí cần kiểm soát dòng nước và đồng thời thay đổi hướng kết nối của đường ống. Thiết kế này đặc biệt phù hợp với tủ chữa cháy, nơi không gian bố trí thiết bị thường được giới hạn và yêu cầu thao tác van cần rõ ràng, thuận tiện.

Sản phẩm sử dụng thân bằng đồng hợp kim (Copper Alloy) kết hợp tay van bằng thép, với bề mặt hoàn thiện màu đồng tự nhiên. Cấu hình kết nối là 2.5" BSPT ren trong ở cả cửa vào và cửa ra, tương ứng với kích thước danh nghĩa DN50. Khi đưa van vào một hệ thống cụ thể, các thông số về kích thước và kết nối vẫn cần được đối chiếu với đường ống, phụ kiện và cấu hình thực tế của công trình để đảm bảo khả năng lắp đặt đồng bộ.

Một điểm đáng chú ý khác là van có áp suất làm việc 16 bar và áp suất thử 22,5 bar, phù hợp để xem xét trong các hệ thống cấp nước chữa cháy có yêu cầu về khả năng chịu áp. Tuy nhiên, giống như bất kỳ thiết bị nào trên tuyến ống PCCC, việc lựa chọn van không nên chỉ dựa vào thông số áp suất riêng lẻ mà cần đặt trong mối tương quan với áp suất thiết kế, đường ống và các thiết bị liên quan của toàn hệ thống.

Điểm đáng quan tâm ở PGSAFE Angle Valve DN50 không nằm ở việc có thêm một mẫu van góc trên thị trường, mà ở khả năng đáp ứng một cấu hình khá phổ biến cho vị trí lấy nước chữa cháy trong tủ. Với kích thước DN50, kết nối ren 2.5 inch và cấu tạo dạng góc, sản phẩm có thể trở thành một lựa chọn phù hợp khi thiết kế yêu cầu đồng thời đúng kích thước, đúng kiểu kết nối và thuận tiện cho bố trí trong không gian tủ.

Trong quá trình lựa chọn thiết bị cho từng công trình, PGTECH tập trung đối chiếu thông số của van với cấu hình đường ống, áp suất thiết kế, kiểu kết nối và điều kiện lắp đặt thực tế để xác định phương án phù hợp.

Kết luận

Van góc PCCC là thiết bị đóng mở và kiểm soát dòng nước được thiết kế theo cấu hình góc, phù hợp với nhiều vị trí trong hệ thống cấp nước chữa cháy, đặc biệt là tủ chữa cháy.

Để lựa chọn đúng, không nên chỉ quan tâm đến kích thước DN mà cần đánh giá đồng thời vật liệu, áp suất làm việc, áp suất thử, kiểu kết nối và không gian lắp đặt.

Trong nhóm sản phẩm PGSAFE, Angle Valve DN50 là một lựa chọn được công bố cho hệ thống cấp nước chữa cháy và ứng dụng trong tủ chữa cháy. Điểm quan trọng nhất vẫn là lựa chọn van dựa trên điều kiện vận hành và cấu hình thực tế của hệ thống, thay vì chỉ dựa vào một thông số riêng lẻ.
