Van điều khiển và hệ thống thủy lực HVAC tương tác như thế nào?

18/07/2025

Trong các hệ thống HVAC hiện đại, van điều khiển đóng vai trò như “trái tim” giúp điều tiết dòng chảy của nước nóng hoặc lạnh đến các bộ trao đổi nhiệt, đảm bảo nhiệt độ và môi trường làm việc luôn ổn định, chính xác. Tuy nhiên, để đảm bảo khả năng điều khiển tối ưu, các loại van này không thể hoạt động một cách độc lập – mà phải tương tác chặt chẽ với toàn bộ hệ thống thủy lực.

Một trong những yếu tố then chốt ảnh hưởng đến hiệu suất vận hành HVAC là sự cân bằng lưu lượng thủy lực. Nếu hệ thống bị dư lưu lượng hoặc thiếu lưu lượng, không chỉ gây tổn thất năng lượng mà còn dẫn đến sự mất ổn định về nhiệt độ, giảm tuổi thọ thiết bị và tăng chi phí vận hành. Điều này đặc biệt quan trọng trong các công trình quy mô lớn như trung tâm thương mại, tòa nhà văn phòng, bệnh viện hay nhà máy công nghiệp.

Trong bối cảnh đó, việc lựa chọn van điều khiển phù hợp với hệ thống thủy lực – không chỉ về kích thước mà còn về công nghệ (phụ thuộc hoặc không phụ thuộc áp suất) – trở thành yếu tố quyết định đến hiệu quả tổng thể của cả công trình.

Van bướm điện Belimo nổi trội trong việc kiểm soát chính xác và đáng tin cậy — *Van bướm điện Belimo nổi trội trong việc kiểm soát lưu lượng chính xác và đáng tin cậy*

Vậy cụ thể, van điều khiển tương tác ra sao với hệ thống thủy lực? Tại sao van không phụ thuộc áp suất ngày càng trở thành xu hướng? Và đâu là giải pháp lý tưởng cho các hệ thống HVAC hiện đại tại Việt Nam? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây, với các dẫn chứng cụ thể từ dòng van điều khiển điện Belimo – Thụy Sỹ, hiện đang được PGTECH phân phối chính hãng tại Việt Nam.

1. Cơ chế hoạt động của van điều khiển trong hệ thống thủy lực

Van điều khiển điện (motorized control valves) có chức năng điều chỉnh và kiểm soát lưu lượng nước nóng hoặc lạnh qua các dàn coil trong hệ thống HVAC sử dụng môi chất lỏng. Tuy nhiên, một điểm quan trọng cần lưu ý là các van phụ thuộc áp suất (pressure-dependent valves) sẽ thay đổi lưu lượng theo sự thay đổi của chênh lệch áp suất (∆P) tại vị trí lỗ van.

Những loại van điều khiển phụ thuộc áp suất phổ biến bao gồm: Van cầu (Globe valves), Van vùng (Zone valves), Van bi tuyến tính (Characterized control valves – CCV), Van bi tiêu chuẩn (Standard ball valves), Van bướm (Butterfly valves), v.v…

Khi áp suất trong hệ thống thay đổi, lưu lượng đi qua các van này cũng thay đổi theo. Nếu chênh lệch áp suất giảm, lưu lượng sẽ giảm tương ứng, khiến dàn coil hoặc nhánh hệ thống không nhận đủ lưu lượng, gây nên tình trạng thiếu nhiệt hoặc lạnh. Ngược lại, nếu chênh lệch áp suất tăng, lưu lượng sẽ vượt quá mức cần thiết, dẫn đến tình trạng ngập coil, gây nên hiện tượng gọi là hội chứng Delta T thấp (Low Delta T Syndrome).

Nguyên lý hoạt động của Van điều khiển bằng động cơ điện, Van điều khiển điện Belimo

2. Ưu thế vượt trội của van điều khiển không phụ thuộc áp suất

Trong khi các loại van điều khiển phụ thuộc áp suất dễ bị ảnh hưởng bởi biến thiên áp suất trong hệ thống, thì van điều khiển không phụ thuộc áp suất (Pressure Independent Valves – van PI) lại khắc phục hoàn toàn điểm yếu này. Đây chính là giải pháp tối ưu cho hệ thống HVAC hiện đại, đặc biệt trong các công trình yêu cầu hiệu suất năng lượng cao và sự ổn định lâu dài.

Van PI có khả năng duy trì lưu lượng ổn định đến các dàn coil hoặc nhánh hệ thống, bất kể áp suất thay đổi tại các điểm khác nhau trong hệ thống ống dẫn. Có thể hình dung rằng, việc sử dụng van PI giống như có một bộ cân bằng động liên tục giám sát và điều chỉnh lưu lượng theo thời gian thực – giúp hệ thống luôn được cân bằng mà không cần can thiệp thủ công.

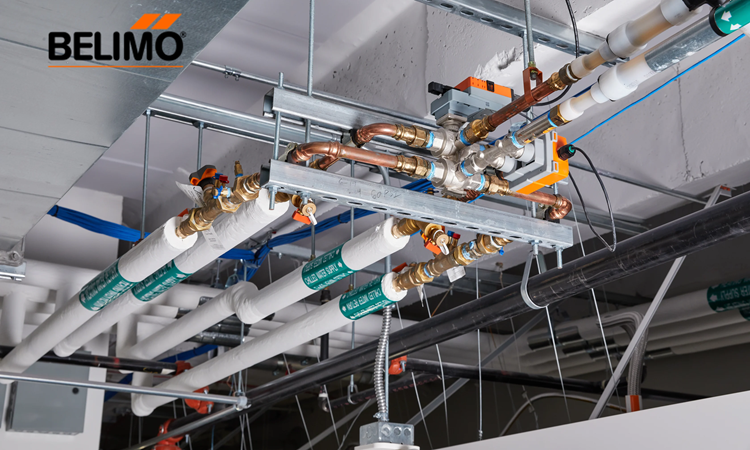

Van điều khiển điện - giải pháp tối ưu cho hệ thống HVAC hiện đại — *Van điều khiển không phụ thuộc áp suất là giải pháp tối ưu cho hệ thống HVAC*

2 trong 1: Giải pháp tích hợp thông minh

Một trong những lợi ích nổi bật nhất của van điều khiển không phụ thuộc áp suất là tích hợp hai chức năng trong một thiết bị:

Van điều khiển
Van cân bằng động

Sự kết hợp này giúp giảm số lượng thiết bị cần lắp đặt, đơn giản hóa thiết kế hệ thống và tiết kiệm chi phí nhân công lắp đặt cũng như bảo trì về lâu dài. Đặc biệt, van PI duy trì lưu lượng chính xác và ổn định trong toàn hệ thống, kể cả khi nhu cầu tải thay đổi.

Ổn định, chính xác và không bị dao động

Khi sử dụng van điều khiển phụ thuộc áp suất (như van cầu hoặc van bi thông thường), nếu van được thiết kế quá lớn cho tải trung bình hoặc tải thấp (trường hợp chiếm tới 95–99% thời gian vận hành), sẽ dẫn đến hiện tượng dao động van hoặc hunting, gây mất ổn định và giảm tuổi thọ thiết bị.

Ngược lại, van PI có đặc tuyến phản hồi theo tỷ lệ phần trăm bằng nhau trong mọi điều kiện hoạt động. Điều này giúp công suất truyền tải theo tín hiệu điều khiển trở nên tuyến tính, mang lại hiệu quả kiểm soát mượt mà, chính xác và không cần hiệu chỉnh phức tạp.

Tiết kiệm năng lượng bơm – Giảm chi phí vận hành

Van PI chỉ cần chênh áp tối thiểu khoảng 5 psi để duy trì trạng thái cân bằng động. Đây là con số nhỏ hơn nhiều so với yêu cầu của van điều khiển phụ thuộc áp suất kết hợp với van cân bằng thông thường. Nhờ vậy, người vận hành có thể:

Giảm áp lực đầu bơm
Cắt giảm tình trạng bơm quá tải
Tiết kiệm chi phí điện năng dài hạn

Đặc biệt, trong các hệ thống hồi trực tiếp, việc sử dụng van PI giúp hệ thống tự cân bằng mà không cần bố trí hệ thống hồi ngược tốn kém. Đây là lợi ích cực kỳ quan trọng trong các tòa nhà cao tầng hoặc hệ thống có nhiều nhánh phân phối.

3. Vai trò của việc chọn kích thước van điều khiển phù hợp

Trong các hệ thống thủy lực HVAC, việc lựa chọn kích thước van điều khiển phù hợp là yếu tố then chốt ảnh hưởng trực tiếp đến hiệu suất vận hành của toàn hệ thống. Tuy nhiên, quá trình này không đơn giản chỉ dựa vào thông số của riêng van mà còn đòi hỏi hiểu rõ toàn bộ cấu hình hệ thống thủy lực.

Khi làm việc với van điều khiển phụ thuộc áp suất, việc chọn sai kích thước dễ xảy ra nếu không đánh giá đồng thời các yếu tố sau:

Kích thước và đặc tính của dàn coil (cuộn trao đổi nhiệt)
Đường cong phản hồi của coil theo nhiệt độ
Tổn thất áp suất trên đường ống
Cân bằng lưu lượng trong hệ thống

Nếu không phân tích đầy đủ các yếu tố trên, van rất dễ bị lựa chọn quá lớn hoặc quá nhỏ, dẫn đến hiện tượng điều khiển không chính xác, dao động lưu lượng, giảm tuổi thọ thiết bị và lãng phí năng lượng.

Van bướm điện Belimo mang lại độ tin cậy cho hệ thống — *Van điều khiển điện Belimo mang lại độ tin cậy cho hệ thống HVAC*

4. Hệ thống thủy lực là một khối tổng thể

Một sai lầm thường gặp là xem van điều khiển như một thiết bị độc lập có thể chọn và lắp đặt riêng lẻ. Thực tế, van chỉ là phần tử điều khiển cuối cùng trong chuỗi thiết bị của hệ thống HVAC. Vì vậy, mọi thành phần – từ bơm, đường ống, coil, cho đến điều khiển trung tâm – đều tương tác lẫn nhau, ảnh hưởng tới việc chọn và vận hành van.

👉 Trong trường hợp các số liệu thiết kế không đầy đủ hoặc khác biệt với điều kiện thực tế sau khi thi công, độ chính xác trong việc chọn van sẽ suy giảm đáng kể. Điều này càng nhấn mạnh vai trò của kỹ sư thiết kế hệ thống HVAC, người nên được tham khảo khi có nghi ngờ về thông số thiết kế.

Mỗi quy trình nhiệt, mỗi dàn coil có đặc điểm phản hồi riêng biệt, do đó không thể dùng một phương án van chung cho tất cả các ứng dụng. Một giải pháp thông minh, linh hoạt và hiện đại là cần thiết – và đó chính là nơi van điều khiển Belimo thể hiện sự vượt trội.

5. Belimo – Giải pháp van điều khiển ưu việt cho hệ thống thủy lực

Với hơn 40 năm kinh nghiệm toàn cầu, Belimo – thương hiệu đến từ Thụy Sỹ – đã phát triển một loạt các dòng van điều khiển điện thông minh giúp giải quyết triệt để các thách thức trong hệ thống HVAC thủy lực hiện đại:

✅ Van điều khiển không phụ thuộc áp suất (PIQCV, EPIV): đảm bảo lưu lượng ổn định, không bị ảnh hưởng bởi áp suất thay đổi.
✅ Van điều khiển thông minh Energy Valve tích hợp IoT: giúp giám sát, phân tích, và tối ưu năng lượng theo thời gian thực.
✅ Van cầu, van bi, van bướm với thiết kế nhỏ gọn và hiệu suất cao: phù hợp với cả hệ thống mới và cải tạo.

Tại Việt Nam, PGTECH là đại diện phân phối chính hãng các sản phẩm van điều khiển Belimo, mang đến giải pháp kỹ thuật tối ưu, tư vấn lựa chọn van phù hợp và hỗ trợ kỹ thuật sau bán hàng toàn diện cho các dự án thương mại, công nghiệp và tòa nhà xanh.

Kết luận

Trong hệ thống HVAC hiện đại, hiệu suất và độ ổn định không chỉ phụ thuộc vào từng thiết bị riêng lẻ mà còn đến từ sự tương tác hài hòa giữa van điều khiển và hệ thống thủy lực. Việc lựa chọn đúng loại van – đặc biệt là các dòng van điều khiển không phụ thuộc áp suất (PI) – sẽ giúp duy trì lưu lượng ổn định, tránh hiện tượng Delta T thấp, tối ưu hóa hiệu suất trao đổi nhiệt, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.

Không chỉ dừng lại ở khả năng điều tiết dòng chảy, các van điều khiển hiện đại như Belimo Energy Valve còn tích hợp cảm biến, kết nối IoT và nền tảng phân tích dữ liệu đám mây, mở ra hướng đi mới cho quản lý năng lượng chủ động và bảo trì dự đoán (predictive maintenance). Những giá trị này ngày càng trở nên quan trọng trong bối cảnh các công trình hướng đến chứng nhận công trình xanh và mục tiêu giảm phát thải carbon.

Tại Việt Nam, PGTECH là nhà phân phối chính hãng các dòng van điều khiển Belimo – Thụy Sỹ, bao gồm van bi điều khiển, van tuyến tính, van cân bằng không phụ thuộc áp suất, van thông minh Energy Valve,... đáp ứng đầy đủ yêu cầu của mọi hệ thống HVAC thương mại và công nghiệp hiện nay. PGTECH cũng đồng hành cùng các đơn vị tư vấn thiết kế, nhà thầu cơ điện và chủ đầu tư trong việc lựa chọn, tích hợp và vận hành hệ thống van điều khiển hiệu quả, bền vững.

Đầu tư đúng loại van điều khiển không chỉ là lựa chọn thiết bị – đó là bước then chốt để tối ưu chi phí vận hành, tăng hiệu quả năng lượng và đảm bảo sự thoải mái trong suốt vòng đời công trình.
