Van bi MSA cho dự án đường ống dẫn khí tự nhiên

30/10/2026

Trong các hệ thống truyền dẫn khí tự nhiên, van bi công nghiệp đóng vai trò quan trọng trong việc đóng ngắt, cô lập và kiểm soát quá trình vận hành của đường ống. Đặc biệt, tại những tuyến ống có kích thước lớn và áp suất cao, thiết bị van cần đáp ứng các yêu cầu kỹ thuật về kết cấu, cấp áp suất, phương thức kết nối và khả năng vận hành theo điều kiện thiết kế của hệ thống.

MSA cung cấp các dòng van bi áp suất cao với kích thước từ 2" đến 36", cấp áp suất Class 600 và Class 900, cùng các phương án truyền động điện và điện – thủy lực. Những cấu hình này được lựa chọn theo yêu cầu của từng vị trí ứng dụng, phục vụ các hệ thống đường ống dẫn khí có điều kiện vận hành khác nhau.

Với vai trò đại diện thương hiệu MSA tại Việt Nam, PGTECH giới thiệu các giải pháp van bi công nghiệp của hãng dành cho hệ thống đường ống dẫn khí tự nhiên, từ đặc điểm thiết kế, chức năng vận hành đến các cấu hình sản phẩm và ứng dụng thực tế. Trước hết, hãy cùng tìm hiểu vai trò của van bi trong hệ thống truyền dẫn khí và những lý do khiến thiết bị này được sử dụng rộng rãi trong lĩnh vực công nghiệp năng lượng.

*MSA cung cấp các dòng van bi (ball valve) theo API cho hệ thống đường ống dẫn khí*

1. Vai Trò Của Van Bi Trong Hệ Thống Đường Ống Dẫn Khí Tự Nhiên

Van bi (Ball Valve) là loại van sử dụng một viên bi có lỗ xuyên tâm làm bộ phận đóng mở dòng lưu chất. Khi lỗ xuyên tâm nằm cùng hướng với đường ống, dòng khí có thể đi qua van. Khi viên bi quay khoảng 90 độ, lỗ được xoay khỏi hướng dòng chảy và van chuyển sang trạng thái đóng.

Nhờ cơ cấu vận hành một phần tư vòng quay, van bi phù hợp với những vị trí yêu cầu thao tác đóng mở nhanh và chức năng cô lập dòng lưu chất. Trong hệ thống truyền dẫn khí tự nhiên, van thường được bố trí tại các điểm phân đoạn đường ống, khu vực kết nối, trạm máy nén và những vị trí cần cô lập thiết bị để phục vụ vận hành hoặc bảo trì.

Đối với các tuyến đường ống truyền dẫn khí, van bi không chỉ là thiết bị đóng ngắt độc lập mà còn là một bộ phận trong hệ thống vận hành tổng thể. Việc bố trí van tại các vị trí phù hợp giúp phân chia tuyến ống thành những khu vực có thể cô lập riêng, hỗ trợ công tác kiểm tra, bảo trì và xử lý sự cố mà không nhất thiết phải dừng toàn bộ hệ thống.

2. Dự Án Đường Ống Dẫn Khí Kormor – Chemchemal Tại Kurdistan, Iraq

Một dẫn chứng thực tế về việc ứng dụng các dòng van bi áp suất cao MSA là dự án xây dựng tuyến đường ống dẫn khí tự nhiên kết nối khu vực Kormor và Chemchemal tại Kurdistan, Iraq.

Dự án gắn với kế hoạch mở rộng sản lượng khai thác khí tự nhiên tại khu vực. Khi sản lượng từ các mỏ khí địa phương gia tăng, nhu cầu phát triển hạ tầng truyền dẫn cũng trở nên cần thiết nhằm đưa khí tự nhiên từ khu vực khai thác đến các điểm tiếp nhận và sử dụng.

Phạm vi dự án bao gồm thiết kế cơ sở (Front-End Engineering and Design – FEED), thiết kế chi tiết và thi công xây dựng. KAR GP Ltd. được Bộ Tài nguyên Thiên nhiên bổ nhiệm làm tổng thầu EPC theo hình thức chìa khóa trao tay, chịu trách nhiệm triển khai các hạng mục kỹ thuật, mua sắm và xây dựng theo phạm vi hợp đồng.

Trong dự án này, MSA cung cấp các dòng van bi áp suất cao với nhiều kích thước, cấp áp suất và phương thức truyền động khác nhau, đáp ứng yêu cầu của từng vị trí trên hệ thống đường ống.

MSA cho biết lô thiết bị đã được xuất hàng vào cuối năm 2025. Sau quá trình vận chuyển, hãng đã nhận được những hình ảnh mới cho thấy các van được đưa đến công trường và lắp đặt trên hệ thống đường ống. Đây là dấu mốc tiếp theo trong quá trình triển khai đơn hàng, thể hiện sự hiện diện thực tế của các thiết bị MSA trong một dự án truyền dẫn khí tự nhiên tại thị trường quốc tế.

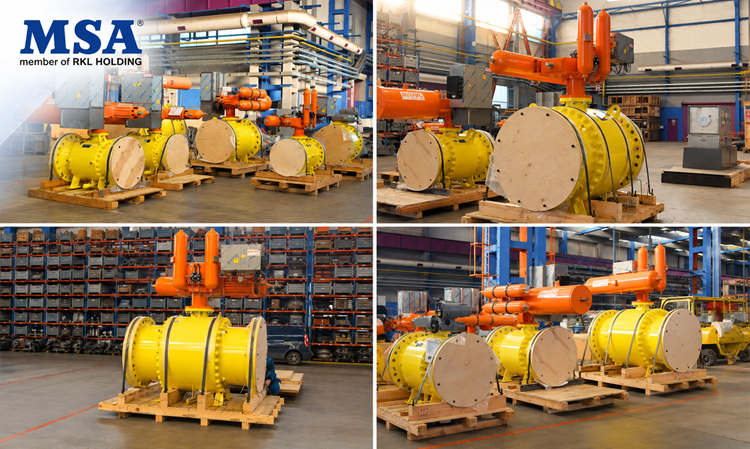

*Hình ảnh lô hàng van bi MSA trước khi bàn giao tới dự án tại Kurdistan, Iraq*

3. Van Bi Áp Suất Cao MSA Và Phạm Vi Cấu Hình Sản Phẩm

Van bi áp suất cao là một trong những nhóm thiết bị được sử dụng trong các hệ thống đường ống công nghiệp có yêu cầu vận hành ở cấp áp suất lớn. Đối với đường ống dẫn khí tự nhiên, thiết bị cần được cung cấp theo cấu hình phù hợp với thiết kế của hệ thống, bao gồm kích thước danh nghĩa, cấp áp suất và phương thức vận hành.

Trong dự án đường ống dẫn khí tại Kurdistan, Iraq, MSA công bố phạm vi cung cấp gồm các dòng van bi áp suất cao với thông số như sau:

Thông số	Phạm vi cung cấp
Chủng loại	Van bi áp suất cao (High Pressure Ball Valve)
Kích thước danh nghĩa	2"–36"
Cấp áp suất	Class 600 và Class 900
Phương thức truyền động	Điện và điện – thủy lực
Các ký hiệu được MSA liệt kê	MOV, GOV, SDV, BDV

Lưu ý: Đây là phạm vi cung cấp được công bố cho dự án, không phải toàn bộ dải thông số của danh mục van bi MSA.

Điểm đáng chú ý là MSA không chỉ cung cấp van theo kích thước và cấp áp suất mà còn triển khai nhiều cấu hình vận hành khác nhau. Theo thông tin của hãng, các thiết bị thuộc phạm vi cung cấp bao gồm những cấu hình MOV, GOV, SDV và BDV, với phương thức truyền động và cấu hình được lựa chọn theo yêu cầu của từng vị trí ứng dụng.

Các ký hiệu MOV, GOV, SDV và BDV được giữ theo cách gọi trong thông tin dự án của MSA. Việc xác định đầy đủ chức năng và cấu hình của từng thiết bị cần đối chiếu với tài liệu kỹ thuật tương ứng, tránh đồng nhất các ký hiệu chức năng vận hành với những kiểu kết cấu van khác nhau.

Với dải kích thước từ 2" đến 36" và cấp áp suất Class 600–900 trong dự án này, MSA cung cấp các phương án van bi áp suất cao phục vụ nhiều vị trí trên cùng hệ thống đường ống. Cấu hình cụ thể được xác định theo yêu cầu của từng ứng dụng, thay vì sử dụng một phương thức vận hành duy nhất cho toàn bộ thiết bị.

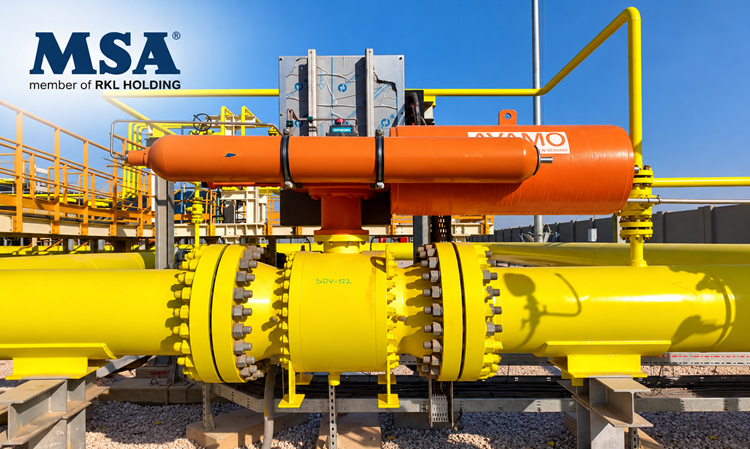

*Hình ảnh lắp đặt thực tế van bi MSA tại dự án ở Kurdistan, Iraq*

4. Bộ Truyền Động Điện Và Điện – Thủy Lực Cho Van Bi MSA

Bên cạnh kết cấu thân van và bộ phận đóng kín, bộ truyền động (Actuator) là thành phần quan trọng quyết định phương thức vận hành của van bi tự động. Thiết bị này chuyển đổi nguồn năng lượng đầu vào thành chuyển động và mô-men xoắn cần thiết để điều khiển trục van, từ đó thực hiện thao tác đóng hoặc mở.

Trong các hệ thống đường ống dẫn khí tự nhiên, van có thể được bố trí tại những vị trí cần vận hành từ xa hoặc phối hợp với hệ thống điều khiển của nhà máy và trạm công nghệ. Tùy yêu cầu ứng dụng, bộ truyền động có thể sử dụng nguồn điện, khí nén, thủy lực hoặc các cấu hình kết hợp. MSA cũng cung cấp van với nhiều phương thức vận hành theo thông số đặt hàng của khách hàng.

Truyền động điện (Electric Actuation)

Bộ truyền động điện sử dụng động cơ điện kết hợp với cơ cấu truyền động để tạo mô-men xoắn, điều khiển quá trình đóng mở van. Chuyển động từ động cơ được truyền qua hộp giảm tốc và các bộ phận cơ khí đến trục van, giúp viên bi xoay theo góc vận hành yêu cầu.

Một ưu điểm đáng chú ý của phương thức này là khả năng nhận lệnh điều khiển điện và phối hợp với hệ thống điều khiển tự động. Tùy cấu hình, bộ truyền động có thể hỗ trợ tín hiệu trạng thái đóng mở và các chức năng giám sát, điều khiển từ xa.

Đối với hệ thống truyền dẫn khí, truyền động điện có thể được xem xét tại các vị trí cần thao tác van theo lệnh từ phòng điều khiển hoặc hệ thống điều khiển trung tâm. Cấu hình cụ thể cần phù hợp với yêu cầu mô-men xoắn của van, thời gian đóng mở và điều kiện cấp nguồn tại vị trí lắp đặt.

Truyền động điện – thủy lực (Electro-hydraulic Actuation)

Khác với phương thức sử dụng động cơ điện để tạo chuyển động trực tiếp thông qua cơ cấu truyền động, hệ thống điện – thủy lực kết hợp nguồn điều khiển điện với cơ cấu tạo lực bằng áp suất thủy lực.

Về nguyên lý, nguồn điện được sử dụng để vận hành cụm nguồn thủy lực hoặc điều khiển hệ thống, trong khi năng lượng từ chất lỏng thủy lực được chuyển đổi thành lực và chuyển động tại bộ truyền động. Cơ cấu này tạo mô-men xoắn để thực hiện thao tác đóng mở van theo yêu cầu.

Đối với các ứng dụng công nghiệp, phương thức điện – thủy lực là một lựa chọn có thể được xem xét khi thiết kế hệ thống truyền động cần đáp ứng yêu cầu lực tác động và đặc tính vận hành riêng. Cấu hình thực tế phụ thuộc vào thiết kế bộ truyền động, điều kiện nguồn năng lượng và yêu cầu điều khiển của từng ứng dụng.

Theo thông tin về dự án đường ống dẫn khí tại Iraq, MSA cung cấp cả van sử dụng bộ truyền động điện và điện – thủy lực. Việc kết hợp các phương thức này cho thấy thiết bị được cấu hình theo yêu cầu của từng vị trí lắp đặt, thay vì áp dụng một giải pháp truyền động đồng nhất cho toàn bộ hệ thống.

5. PGTECH – Đại Diện MSA Tại Việt Nam

Tại Việt Nam, PGTECH là đơn vị đại diện thương hiệu MSA, cung cấp các giải pháp van công nghiệp cho hệ thống đường ống và các ứng dụng trong lĩnh vực năng lượng. Danh mục van bi MSA với nhiều kích thước, cấp áp suất và phương thức truyền động là cơ sở để xem xét các giải pháp phù hợp cho hệ thống truyền dẫn khí và những ứng dụng công nghiệp có yêu cầu kỹ thuật cao.

Với vai trò đại diện MSA tại Việt Nam, PGTECH phối hợp cùng nhà sản xuất để hỗ trợ khách hàng tìm hiểu sản phẩm và xác định cấu hình van cho đường ống dẫn khí theo yêu cầu của từng dự án. Các thông tin như kích thước, cấp áp suất, phương thức truyền động, kiểu kết nối và điều kiện ứng dụng là những nội dung cần được làm rõ trong quá trình trao đổi kỹ thuật với nhà sản xuất.

Kết luận

Van bi áp suất cao là một trong những thiết bị quan trọng trong hệ thống đường ống dẫn khí tự nhiên, đặc biệt tại những vị trí yêu cầu khả năng đóng ngắt và cô lập dòng khí. Với phạm vi kích thước từ 2" đến 36", cấp áp suất Class 600 và Class 900 trong dự án Iraq, cùng các phương án truyền động điện và điện – thủy lực, MSA cho thấy khả năng cung cấp những cấu hình van đa dạng theo yêu cầu ứng dụng.

Thông qua dự án Kormor – Chemchemal tại Kurdistan, Iraq, các sản phẩm MSA đã được đưa vào lắp đặt thực tế trên hệ thống truyền dẫn khí tự nhiên. Đây là một minh chứng cho phạm vi ứng dụng của van bi MSA trong các dự án hạ tầng năng lượng quốc tế.

PGTECH – Đại diện MSA tại Việt Nam sẵn sàng phối hợp cùng nhà sản xuất, hỗ trợ tư vấn và cung cấp thông tin kỹ thuật về các dòng van bi công nghiệp cho hệ thống đường ống dẫn khí tự nhiên. Liên hệ PGTECH để được hỗ trợ tìm hiểu sản phẩm và lựa chọn cấu hình phù hợp với yêu cầu của dự án.
