Van bảo vệ vỏ bơm - Van an toàn cho hệ thống bơm phòng cháy chữa cháy

26/02/2025

Máy bơm là thiết bị không thể thiếu trong nhiều ứng dụng công nghiệp và thương mại để vận chuyển chất lỏng hoặc khí. Tuy nhiên, tình trạng quá tải hoặc các điều kiện bất thường khác có thể khiến áp suất bơm vượt quá giới hạn an toàn, gây nguy hiểm cho thiết bị và con người. Trong những trường hợp như vậy, van an toàn đóng vai trò quan trọng trong việc bảo vệ máy bơm và hệ thống đường ống khỏi áp suất quá mức, có thể gây hư hỏng đường ống, phụ kiện và các thành phần khác, đặc biệt là cho hệ thống bơm phòng cháy chữa cháy. Hãy cùng tìm hiểu về cơ chế hoặt động và hướng dẫn lắp đặt van an toàn trong hệ thống bơm phòng cháy chữa cháy, hay còn gọi là van an toàn bảo vệ vỏ bơm như thế nào qua bài viết này.

I. Van an toàn bảo vệ vỏ bơm, cơ chế hoặt động và hướng dẫn lắp đặt

1. Van an toàn cho hệ thống bơm phòng cháy chữa cháy là gì?

Van an toàn là một thiết bị cơ học được thiết kế để tự động mở khi áp suất bên trong hệ thống vượt quá ngưỡng cài đặt. Thiết bị này thường được lắp đặt trên bình chịu áp lực, hệ thống đường ống hoặc máy bơm nhằm xả bớt áp suất dư thừa, từ đó ngăn ngừa nguy cơ hư hỏng thiết bị hoặc nổ hệ thống.

2. Vai trò của van an toàn bảo vệ vỏ bơm trong hệ thống phòng cháy chữa cháy

Điều chỉnh áp suất: Van an toàn giúp duy trì áp suất ổn định trong hệ thống, đặc biệt khi xảy ra các biến động đột ngột như lúc khởi động hoặc dừng bơm.
Bảo vệ hệ thống: Van an toàn bảo vệ bơm chữa cháy và đường ống liên quan khỏi tình trạng quá áp có thể dẫn đến hỏng hóc cơ học hoặc vỡ đường ống.
Đảm bảo vận hành an toàn: Bằng cách ngăn ngừa áp suất quá mức, van an toàn bảo vệ vỏ bơm đảm bảo an toàn cho nhân viên làm việc với hoặc gần hệ thống bơm chữa cháy.
Tuân thủ các tiêu chuẩn: Theo các quy định và tiêu chuẩn (ví dụ: NFPA 20 - Tiêu chuẩn hệ thống bơm chữa cháy), van an toàn là yêu cầu bắt buộc để đảm bảo hệ thống vận hành an toàn và đúng quy chuẩn.

3. Cơ chế hoạt động của van an toàn trong hệ thống bơm phòng cháy chữa cháy:

Cài đặt áp suất: Van an toàn bảo vệ vỏ bơm được cài đặt để mở ở mức áp suất được xác định trước. Khi áp suất hệ thống vượt quá điểm đặt này, van sẽ mở ra để giải phóng áp suất dư thừa.
Xả áp an toàn: Khi van mở ra, áp suất dư thừa thường được chuyển hướng đến vị trí xả an toàn, chẳng hạn như cống hoặc trở lại nguồn cấp nước.
Hoạt động hoàn toàn tự động: Van tự động đóng/mở mà không cần tác động thủ công, đảm bảo phản ứng kịp thời trước sự cố áp suất,

4. Các loại van an toàn trong hệ thống bơm chữa cháy:

Van an toàn lò xo: Các van này sử dụng lực đàn hồi của lò xo để mở và đóng van dựa trên những thay đổi về áp suất.
Van an toàn điều khiển bằng pilot: Các van này phức tạp hơn và sử dụng van phụ (van pilot) để điều khiển van chính, cho phép kiểm soát áp suất chính xác hơn, phù hợp với các hệ thống có yêu cầu cao.

5. Hướng dẫn lắp đặt van an toàn trong hệ thống bơm chữa cháy:

Vị trí lắp đặt: Nên lắp đặt van an toàn tại các điểm chiến lược trong hệ thống bơm chữa cháy, thường là gần phía đầu xả của bơm, để quản lý áp suất hiệu quả.
Lựa chọn kích thước: Cần chọn van có kích thước phù hợp với áp suất và lưu lượng thiết kế tối đa của hệ thống để đảm bảo hiệu quả xả áp.
Bảo trì định kỳ: Van cần được kiểm tra và bảo dưỡng thường xuyên để đảm bảo hoạt động ổn định và sẵn sàng khi cần thiết.

Tóm lại, van an toàn là thiết bị không thể thiếu trong hệ thống bơm chữa cháy. Nó giúp bảo vệ thiết bị, đảm bảo an toàn cho người vận hành và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Việc lựa chọn, lắp đặt và bảo trì đúng cách van an toàn sẽ góp phần nâng cao hiệu quả và tuổi thọ của toàn bộ hệ thống.

II. Những điều cần biết về van an toàn cho hệ thống nước - van an toàn thủy lực

1. Van an toàn thủy lực là gì?

Van an toàn thủy lực TOZEN model SV-CPS 500 là không thể thiếu cho việc bảo vệ máy bơm, thiết bị bơm và tất cả hệ thống đường ống từ những áp lực gây nguy hiểm do sự thay đổi nhanh chóng của vận tốc dòng chảy trong đường ống lớn, với các kích cỡ kết nối bích từ DN50 tới DN600, được lắp đặt trong hệ cấp thoát nước, HVAC và hệ thống Phòng cháy chữa cháy.

Giới thiệu tổng quan về Van an toàn thủy lực trong đường ống nước

Van an toàn thuỷ lực cho hệ thống cấp thoát nước, HVAC và hệ Phòng cháy chữa cháy của TOZEN model SV-CPS 500 có các kích cỡ nối bích từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 và DN600 dùng cho hệ thống đường ống lớn với khối lượng cỡ nhỏ nhất 14kg tới cỡ lớn nhất 1300kg.

Dòng van an toàn nước TOZEN có áp lực làm việc PN16, PN25; dải nhiệt độ làm việc từ -10 độ C tới 80 độ C. Chất liệu thân van bằng gang, đế inox cùng các phụ kiện bằng inox và cao su, đồng.

Dòng van an toàn thủy lực thường được sử dụng cho những đường ống lớn và nối bích ở các hệ thống HVAC, cấp thoát nước và Phòng cháy chữa cháy. Đặc biệt, hệ thống Phòng cháy chữa cháy có áp lực lớn, yêu cầu áp lớn và van an toàn được đề xuất lắp đặt ở nhiều khu và nhiều nhánh, đảm bảo an toàn tối đa cho hệ thống.

PGTECH là nhà phân phối các dòng Van an toàn thuỷ lực TOZEN — *Van an toàn thủy lực bảo vệ hệ thống bơm phòng cháy chữa cháy của tòa nhà cao tầng, trung tâm thương mại, nhà máy xí nghiệp, v.v*

2. Thành phần của van an toàn thủy lực

Van an toàn thường bao gồm thân van, nắp van, lò xo, đế van và ống cuộn.

Khi áp suất bên trong hệ thống vượt quá giá trị áp suất do van an toàn cài đặt, lò xo sẽ bị nén lại bởi áp suất và khiến ống cuộn rời khỏi đế, do đó mở van và giải phóng áp suất. Điều này ngăn ngừa hiệu quả hư hỏng thiết bị do quá tải và đảm bảo hệ thống hoạt động an toàn.

Cấu tạo của van an toàn thuỷ lực TOZEN model SV-CPS 500 gồm 2 phần chủ đạo là Van chính và van an toàn pilot SV-CPS.

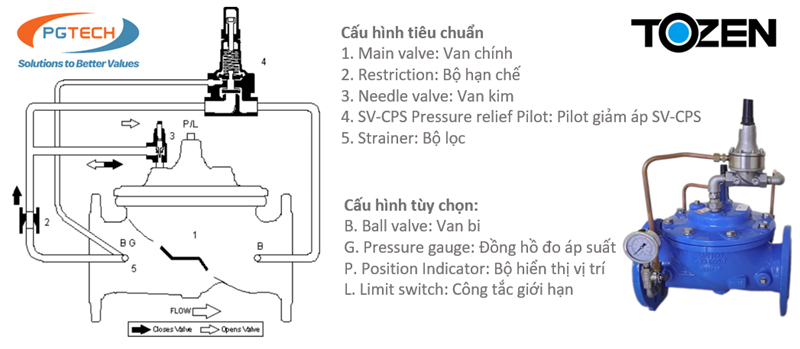

*Cấu hình tiêu chuẩn và tuỳ chọn của van an toàn thuỷ lực TOZEN*

3. Tác dụng của van an toàn thủy lực

Bảo vệ an toàn thiết bị: Khi áp suất bên trong hệ thống vượt quá giá trị cài đặt, van an toàn sẽ tự động mở để giải phóng áp suất dư thừa nhằm bảo vệ thiết bị khỏi bị hư hỏng hoặc nổ.
Ngăn ngừa quá tải áp suất: Trong hệ thống đường ống hoặc vận hành thiết bị, có thể có những trường hợp không lường trước dẫn đến quá tải áp suất, chẳng hạn như đóng van, vận hành quá tải máy bơm, v.v.
Tránh hư hỏng thiết bị: Khi thiết bị phải chịu tác động bên ngoài hoặc hoạt động bất thường, sự hiện diện của van an toàn có thể bảo vệ thiết bị khỏi bị hư hỏng, kéo dài tuổi thọ của thiết bị.
Đảm bảo hệ thống hoạt động ổn định: Việc lắp đặt van an toàn có thể đảm bảo hệ thống hoạt động trong phạm vi vận hành bình thường, giảm thời gian ngừng hoạt động và chi phí bảo trì.

4. Một số kiểu loại van an toàn thủy lực

Van an toàn lò xo: Đây là một trong những loại van an toàn phổ biến nhất và được sử dụng trong nhiều hệ thống bơm. Chúng tạo áp suất lên van thông qua lò xo và mở van để giải phóng áp suất dư thừa nếu áp suất hệ thống vượt quá giá trị cài đặt.
Van an toàn loại tải: Van an toàn loại tải sử dụng áp suất hệ thống để tác dụng lực trực tiếp vào van, thay vì thông qua lò xo. Khi áp suất hệ thống vượt quá giá trị cài đặt, van sẽ mở và giải phóng áp suất. Loại van an toàn này thường được sử dụng trong các hệ thống bơm áp suất cao hoặc lưu lượng cao.
Van an toàn loại màng: Van an toàn loại màng sử dụng màng như bộ phận cảm biến có khả năng biến dạng khi áp suất hệ thống vượt quá giá trị cài đặt, khiến van mở ra. Loại van an toàn này phù hợp với các hệ thống bơm yêu cầu tốc độ hoạt động của van cao.
Van an toàn thủy lực: Van an toàn thủy lực sử dụng áp suất thủy lực để kiểm soát hoạt động của van. Khi áp suất hệ thống vượt quá giá trị cài đặt, áp suất thủy lực sẽ khiến van mở. Loại van an toàn này thường được sử dụng trong các hệ thống bơm áp suất cao.
Van chân không: Được sử dụng để bảo vệ hệ thống khỏi áp suất âm và ngăn hệ thống tạo ra chân không. Van chân không ngăn chân không trong hệ thống bơm gây ra tình trạng sập đường ống hoặc các vấn đề khác.

*PGTECH là đơn vị cung cấp chuyên các dòng van an toàn của các thương hiệu nổi tiếng thế giới*

5. Tác động của việc không sử dụng van an toàn thủy lực trong hệ thống áp suất

Hư hỏng thiết bị: Nếu áp suất trong hệ thống vượt quá khả năng của thiết bị hoặc đường ống và không có van an toàn để giảm áp suất quá mức, hệ thống có thể bị hư hỏng nghiêm trọng.
Ô nhiễm môi trường: Nếu chất lỏng hoặc khí từ hệ thống áp suất rò rỉ vào môi trường, nó có thể gây ô nhiễm môi trường.
An toàn của con người bị đe dọa: Áp suất vượt quá phạm vi bình thường có thể dẫn đến nổ thiết bị hoặc vỡ đường ống, gây ra thương tích hoặc thậm chí nguy hiểm đến tính mạng.

6. Các loại máy bơm có van an toàn thủy lực

Bơm định lượng piston
Bơm định lượng màng
Bơm định lượng điện từ
Bơm định lượng bánh răng
Bơm nhu động

III. Van an toàn được trang bị cho máy bơm như thế nào?

1. Van an toàn và cột hiệu chuẩn

Van an toàn: Van an toàn thường được lắp đặt trong đường ống đầu ra của máy bơm hoặc trên thân máy bơm. Khi áp suất hệ thống vượt quá mức cài đặt của van an toàn, van an toàn sẽ mở và giải phóng áp suất dư thừa để ngăn ngừa hư hỏng hoặc nổ thiết bị.

*Sơ đồ mô tả vị trí lắp đặt của van an toàn thuỷ lực TOZEN*

Cột hiệu chuẩn: Cột hiệu chuẩn thường được lắp đặt trong hệ thống bơm, bằng cách theo dõi đồng hồ đo áp suất trên cột hiệu chuẩn, có thể nắm bắt được tình trạng hoạt động của hệ thống để đảm bảo hệ thống hoạt động an toàn.

2. Kiểm tra và bảo dưỡng thường xuyên

Việc kiểm tra và bảo dưỡng thường xuyên các van an toàn và cột hiệu chuẩn là rất cần thiết để đảm bảo hệ thống bơm của bạn hoạt động bình thường. Điều này bao gồm kiểm tra xem cài đặt áp suất van an toàn có chính xác không, cột hiệu chuẩn có ở đúng mức không và vệ sinh và bôi trơn các bộ phận cần thiết.

Kết luận

Van an toàn là một bộ phận quan trọng của hệ thống bơm cho nhiều hệ thống, đặc biệt là hệ thống bơm phòng cháy chữa cháy có áp lực lớn, yêu cầu áp lớn và van an toàn được đề xuất lắp đặt ở nhiều khu và nhiều nhánh, bởi chúng bảo vệ thiết bị và nhân viên khỏi nguy cơ quá tải áp suất. Việc lựa chọn van an toàn phù hợp và lắp đặt van an toàn cũng như bảo trì đúng cách là rất quan trọng. Vì vậy, chọn lựa van an toàn phù hợp đối với từng hệ thống chưa bao giờ là đơn giản. Cần phải lựa chọn được những dòng van an toàn chất lượng cao, có độ tin cậy và uy tín cao. PGTECH là đơn vị cung cấp chuyên các dòng van an toàn tới từ các thương hiệu nổi tiếng thế giới cho đa dạng ứng dụng như Flamco Hà Lan, TOZEN Nhật Bản, Samyang Hàn Quốc... Để được tư vấn rõ hơn về dòng van an toàn thủy lực cũng như các loại van công nghiệp khác cho hệ Phòng cháy chữa cháy, HVAC, hệ hơi, hệ cấp thoát nước và xử lý nước thải...hãy liên hệ ngay với PGTECH.
