Trạm bơm nước thải là gì? Giải pháp Wastewater Pumping Station

Mở đầu

Trong nhiều công trình, nước thải có thể được thu gom và dẫn về trạm xử lý bằng hệ thống thoát nước tự chảy nhờ chênh lệch cao độ. Tuy nhiên, khi điểm phát sinh nước thải nằm thấp hơn tuyến thoát nước, khoảng cách truyền dẫn lớn hoặc địa hình không tạo đủ độ dốc cho dòng chảy trọng lực, phương án này có thể không còn phù hợp.

Khi đó, Wastewater Pumping Station (Trạm bơm nước thải) trở thành một mắt xích quan trọng trong hệ thống thu gom và vận chuyển nước thải. Nước thải được tiếp nhận vào bể gom, sau đó được bơm lên cao độ cần thiết hoặc truyền đến tuyến ống và công trình xử lý tiếp theo.

Giải pháp trạm bơm nước thải này đặc biệt phù hợp với các công trình có tầng hầm, nhà máy, khu thương mại, khu nghỉ dưỡng hoặc dự án nằm xa tuyến thoát nước chính, nơi việc tổ chức mạng lưới thoát nước trọng lực gặp nhiều hạn chế về cao độ và mặt bằng.

I. Trạm bơm nước thải là gì?

Trạm bơm nước thải (Wastewater Pumping Station) là hệ thống dùng để tiếp nhận, lưu chứa tạm thời và bơm nước thải từ khu vực có cao độ thấp lên cao độ cần thiết, hoặc vận chuyển nước thải đến tuyến ống, trạm xử lý hay điểm xả theo thiết kế. Trạm thường được bố trí khi điều kiện địa hình không cho phép nước thải chảy tự nhiên bằng trọng lực trên toàn tuyến.

Trong một hệ thống điển hình, nước thải được thu gom vào bể gom (Wet Well). Khi mực nước đạt ngưỡng cài đặt, hệ thống điều khiển sẽ kích hoạt bơm để đưa nước thải qua tuyến ống đẩy (Rising Main/Force Main). Khi mực nước giảm xuống mức dừng, bơm ngừng hoạt động và chu trình tiếp tục lặp lại theo nhu cầu thực tế.

Wastewater Pumping Station, Sewage Pumping Station và Lift Station

Wastewater Pumping Station là thuật ngữ mang tính khái quát, phù hợp với các hệ thống thu gom và vận chuyển nước thải trong công trình thương mại, công nghiệp và hạ tầng kỹ thuật. Sewage Pumping Station thường được dùng nhiều hơn cho nước thải sinh hoạt hoặc nước thải đô thị, trong khi Lift Station nhấn mạnh chức năng nâng nước thải lên cao độ cần thiết khi dòng chảy trọng lực không thể thực hiện toàn tuyến.

Trong thực tế, các thuật ngữ này có thể được sử dụng khác nhau tùy loại dự án, nhưng đều hướng đến cùng một chức năng cốt lõi: thu gom và vận chuyển nước thải đến đúng vị trí trong hệ thống.

Vì vậy, Wastewater Pumping Station không phải là công trình xử lý chất ô nhiễm mà là một mắt xích kết nối giữa nguồn phát sinh → mạng lưới thu gom → tuyến chuyển tải → hệ thống xử lý hoặc điểm xả. Đối với các dự án lớn, trạm cần được xem xét đồng bộ với cao độ, lưu lượng, tuyến ống, vị trí xử lý và điều kiện bảo trì ngay từ giai đoạn thiết kế.

Giới thiệu Trạm bơm chìm nước thải đồng bộ, giải pháp hiệu quả cho Villa/biệt thự, khu đô thị, khách sạn

II. Khi nào công trình cần trạm bơm nước thải?

Không phải công trình nào cũng cần Wastewater Pumping Station. Khi cao độ và địa hình cho phép nước thải chảy tự nhiên về tuyến thoát nước hoặc trạm xử lý, hệ thống trọng lực thường là phương án đơn giản hơn. Trạm bơm trở nên cần thiết khi điều kiện cao độ, khoảng cách hoặc tổ chức mặt bằng khiến phương án tự chảy không còn khả thi hoặc không hiệu quả.

Công trình không đáp ứng điều kiện dòng chảy trọng lực

Khi khu vực phát sinh nước thải nằm thấp hơn tuyến thoát nước, trạm xử lý hoặc không có đủ độ dốc cho toàn tuyến, nước thải không thể tự chảy đến điểm tiếp nhận. Việc tiếp tục hạ cao độ đường ống có thể làm tăng khối lượng đào đất, gây xung đột với các hệ thống kỹ thuật khác hoặc khiến mạng lưới trở nên phức tạp. Trong trường hợp này, trạm bơm giúp nâng nước thải lên cao độ cần thiết và đơn giản hóa mạng lưới thu gom.

Khoảng cách đến trạm xử lý hoặc tuyến đấu nối lớn

Tại các nhà máy, khu công nghiệp, resort hoặc dự án có diện tích lớn, nguồn nước thải có thể nằm cách xa trạm xử lý hoặc tuyến thoát nước chính. Một hoặc nhiều trạm bơm trung gian có thể được bố trí để chia nhỏ mạng lưới, hỗ trợ vận chuyển nước thải qua các đoạn tuyến dài và vượt qua những điểm bất lợi về cao độ.

Công trình có tầng hầm hoặc khu vực ngầm

Nước thải từ tầng hầm, khu vệ sinh, khu giặt là hoặc các khu vực thấp thường không thể đấu nối trực tiếp bằng trọng lực. Khi đó, nước thải được thu gom vào bể chứa cục bộ và bơm lên tuyến thoát nước chính. Đây là cấu hình phổ biến tại khách sạn, bệnh viện, trung tâm thương mại, nhà máy và các công trình có nhiều tầng hầm.

Mặt bằng phức tạp hoặc địa hình phân tầng

Các khu nghỉ dưỡng, khu phức hợp và nhà máy có nhiều khối công trình ở các cao độ khác nhau thường khó tổ chức một mạng lưới trọng lực liên tục. Việc chia hệ thống thành các vùng thu gom kết hợp với trạm bơm giúp kiểm soát hướng vận chuyển nước thải và giảm yêu cầu về độ dốc của tuyến ống.

Công trình nằm xa mạng lưới thoát nước chính

Khi dự án nằm ngoài khu vực có sẵn tuyến thoát nước hoặc điểm đấu nối ở vị trí không thuận lợi, trạm bơm có thể đưa nước thải đến tuyến ống áp lực hoặc điểm tiếp nhận phù hợp. Phương án này đặc biệt hữu ích khi xây dựng một tuyến trọng lực dài không mang lại hiệu quả kinh tế hoặc kỹ thuật.

Trạm bơm cũng được sử dụng phổ biến trong các hệ thống nước thải sinh hoạt của khu dân cư, chung cư, khu đô thị và các công trình thương mại khi điều kiện cao độ hoặc mạng lưới thoát nước không cho phép sử dụng hoàn toàn phương án tự chảy.

Như vậy, nhu cầu sử dụng Wastewater Pumping Station không chỉ phụ thuộc vào việc công trình nằm “cao hay thấp”, mà cần được đánh giá dựa trên cao độ, độ dốc, khoảng cách truyền dẫn, mặt bằng và vị trí tiếp nhận nước thải. Đây là cơ sở để xác định vị trí và cấu hình trạm ngay từ giai đoạn thiết kế.

III. Cấu tạo của Wastewater Pumping Station

Một Wastewater Pumping Station thường gồm bể thu gom, thiết bị bơm, hệ thống đường ống, thiết bị điều khiển và các phụ kiện phục vụ vận hành – bảo trì. Cấu hình cụ thể thay đổi theo lưu lượng, cao độ, đặc tính nước thải và yêu cầu của từng dự án.

Wet Well là bể tiếp nhận và lưu chứa tạm thời nước thải trước khi được bơm chuyển đi. Đây là không gian làm việc chính của trạm bơm chìm, vì vậy cần đảm bảo kín nước, phù hợp với điều kiện ăn mòn và có dung tích đáp ứng chế độ vận hành.

Submersible Pump (bơm chìm nước thải) thực hiện nhiệm vụ đưa nước thải lên tuyến ống đẩy. Tùy yêu cầu về lưu lượng và độ tin cậy, trạm có thể sử dụng một hoặc nhiều bơm theo cấu hình Duty/Standby, luân phiên hoặc vận hành đồng thời.

Về thủy lực, Inlet đưa nước thải từ mạng lưới thu gom vào Wet Well, trong khi Discharge dẫn nước thải từ bơm đến tuyến ống hoặc công trình tiếp nhận. Hai tuyến này cần được bố trí phù hợp để hạn chế lắng đọng và tổn thất thủy lực.

Level Control kiểm soát mực nước trong Wet Well và xác định thời điểm bơm khởi động, dừng hoặc chuyển chế độ vận hành. Tùy cấu hình, hệ thống có thể sử dụng phao, cảm biến mức hoặc thiết bị đo mức điện tử.

Trên tuyến xả, Non-return Valve (van một chiều) ngăn nước thải chảy ngược khi bơm dừng, còn Isolation Valve (van cô lập) cho phép cô lập bơm hoặc từng đoạn đường ống khi kiểm tra và bảo trì. Ventilation và Access Cover hỗ trợ thông gió, tiếp cận, kiểm tra và bảo trì các thiết bị bên trong trạm.

Các thành phần cần được lựa chọn đồng bộ với điều kiện thủy lực, đặc tính nước thải và yêu cầu bảo trì của dự án.

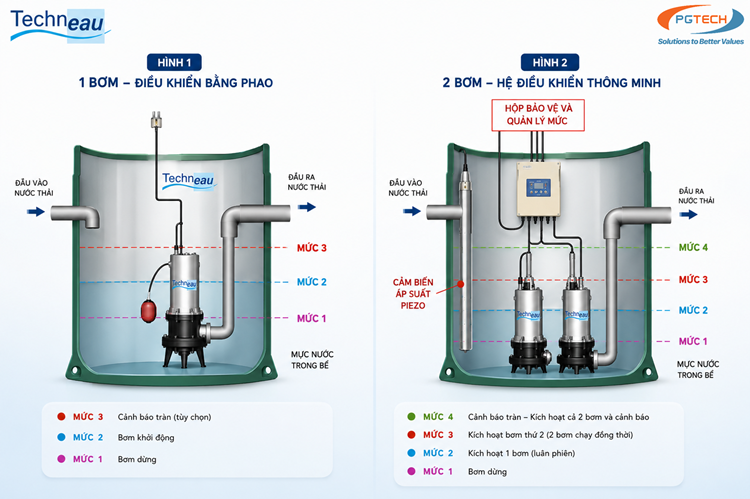

IV. Nguyên lý hoạt động của Wastewater Pumping Station

Chu trình cơ bản có thể mô tả như sau:

Thu gom → Phát hiện mực nước → Khởi động bơm → Bơm nước thải → Mực nước giảm → Dừng bơm → Chu kỳ lặp lại

Nước thải từ mạng lưới thu gom chảy vào Wet Well và làm mực nước tăng dần. Khi đạt ngưỡng khởi động, Level Control gửi tín hiệu để kích hoạt bơm. Nước thải sau đó được đưa qua tuyến Discharge đến tuyến chuyển tải hoặc công trình xử lý tiếp theo. Khi mực nước giảm xuống mức dừng, bơm ngừng hoạt động và hệ thống trở về trạng thái chờ.

Với trạm nhiều bơm, bộ điều khiển có thể luân phiên bơm, kích hoạt thêm bơm khi lưu lượng tăng hoặc chuyển sang bơm dự phòng khi cần thiết. Vì vậy, ngoài khả năng vận chuyển nước thải, hệ thống còn phải kiểm soát chu kỳ khởi động, hạn chế chạy khô và dòng chảy ngược để duy trì vận hành ổn định, an toàn.

V. Các loại trạm bơm nước thải hiện nay

Tùy theo quy mô, điều kiện mặt bằng và yêu cầu vận hành, Wastewater Pumping Station có thể được cấu hình theo nhiều dạng khác nhau. Một số cấu hình phổ biến gồm:

Submersible Pumping Station

Submersible Pumping Station sử dụng bơm chìm đặt trực tiếp trong Wet Well, giúp hệ thống có cấu tạo gọn và không cần phòng bơm riêng. Đây là cấu hình phổ biến cho nhiều công trình thương mại, công nghiệp và hạ tầng thoát nước.

Compact Pumping Station

Compact Pumping Station là giải pháp tích hợp có kích thước gọn, phù hợp với những dự án hạn chế về không gian hoặc yêu cầu lắp đặt nhanh. Cấu hình này thường được sử dụng cho các công trình quy mô nhỏ và vừa.

Duplex Pumping Station

Duplex Pumping Station sử dụng hai bơm, thường theo cấu hình Duty/Standby hoặc luân phiên vận hành. Khi một bơm hoạt động, bơm còn lại sẵn sàng dự phòng hoặc hỗ trợ khi lưu lượng tăng, giúp nâng cao độ tin cậy và khả năng liên tục của hệ thống.

Custom-engineered Pumping Station

Với các dự án có lưu lượng, đặc tính nước thải, cao độ hoặc điều kiện mặt bằng đặc thù, Custom-engineered Pumping Station được thiết kế riêng theo yêu cầu. Cấu hình có thể được điều chỉnh về bể chứa, số lượng và loại bơm, đường ống, van và hệ thống điều khiển.

Việc lựa chọn cấu hình phù hợp cần dựa trên lưu lượng, điều kiện mặt bằng, đặc tính nước thải, yêu cầu dự phòng và khả năng bảo trì của từng dự án.

VI. Lựa chọn bơm cho trạm bơm nước thải

Lựa chọn bơm cho Wastewater Pumping Station cần dựa trên điều kiện thủy lực và đặc tính nước thải thực tế, thay vì chỉ nhìn vào công suất motor hoặc lưu lượng danh nghĩa. Mục tiêu là xác định được bơm có Pump Duty Point phù hợp, đồng thời đảm bảo khả năng vận hành ổn định trong cả điều kiện bình thường và khi lưu lượng tăng cao.

Flow Rate và Peak Flow

Flow Rate là lưu lượng nước thải mà trạm cần vận chuyển, trong khi Peak Flow phản ánh lưu lượng cực đại có thể xuất hiện trong quá trình vận hành. Khi thiết kế, cần xem xét cả lưu lượng trung bình và lưu lượng đỉnh theo đặc điểm công trình, giờ cao điểm hoặc chu kỳ sản xuất.

Nếu chỉ chọn theo lưu lượng trung bình, bơm có thể không đáp ứng khi hệ thống xuất hiện lưu lượng lớn, khiến mực nước trong Wet Well tăng nhanh và ảnh hưởng đến khả năng thu gom.

Total Dynamic Head và Pipe Diameter

Total Dynamic Head (TDH) là tổng cột áp mà bơm cần đáp ứng, bao gồm chênh lệch cao độ và tổn thất trên đường ống, van và phụ kiện. Vì vậy, cùng một lưu lượng nhưng hai công trình có tuyến ống và cao độ khác nhau có thể yêu cầu bơm hoàn toàn khác nhau.

Pipe Diameter cũng cần được xem xét đồng thời vì ảnh hưởng trực tiếp đến vận tốc dòng chảy và tổn thất ma sát. Đường kính quá nhỏ có thể làm tăng cột áp yêu cầu và nguy cơ lắng đọng; ngược lại, đường kính quá lớn có thể làm tăng chi phí đầu tư không cần thiết.

Pump Duty Point

Pump Duty Point là điểm làm việc thể hiện mối quan hệ giữa lưu lượng và cột áp mà bơm cần đáp ứng. Đây là cơ sở để đối chiếu với đường đặc tính của từng model và lựa chọn bơm phù hợp.

Một bơm có motor công suất lớn chưa chắc đạt đúng Duty Point. Vì vậy, việc lựa chọn phải bắt đầu từ yêu cầu của hệ thống, sau đó mới xác định model và công suất động cơ tương ứng.

Solids Passage và đặc tính nước thải

Khác với nước sạch, nước thải có thể chứa cặn, sợi, chất rắn hữu cơ, dầu mỡ hoặc các thành phần đặc thù khác. Solids Passage vì vậy là tiêu chí quan trọng để hạn chế tắc nghẽn và kẹt bơm.

Bên cạnh kích thước chất rắn, cần xem xét cả nhiệt độ, nồng độ chất rắn, tính ăn mòn và các đặc tính riêng của nguồn thải. Những yếu tố này ảnh hưởng đến lựa chọn bơm, vật liệu và cấu hình thủy lực.

Duty/Standby và số chu kỳ khởi động

Đối với các công trình yêu cầu độ tin cậy cao, cấu hình Duty/Standby giúp duy trì khả năng vận hành khi một bơm cần bảo trì hoặc gặp sự cố. Các bơm cũng có thể được luân phiên để phân bố thời gian vận hành.

Đồng thời, số chu kỳ khởi động – dừng cần được kiểm soát thông qua dung tích hữu ích của Wet Well và cài đặt Level Control. Khởi động quá thường xuyên có thể làm tăng tải cho động cơ và thiết bị đóng cắt, trong khi chu kỳ quá dài có thể ảnh hưởng đến điều kiện lưu chứa nước thải.

Vì vậy, lựa chọn bơm phải được thực hiện từ điều kiện thực tế của hệ thống thay vì dựa trên một thông số đơn lẻ.

VII. Những sai lầm khi thiết kế trạm bơm nước thải

Ngay cả khi sử dụng thiết bị chất lượng cao, Wastewater Pumping Station vẫn có thể vận hành không ổn định nếu các thông số hệ thống được xác định không đúng ngay từ giai đoạn thiết kế. Dưới đây là những lỗi thường gặp cần tránh.

1. Chọn bơm chỉ theo công suất motor

Công suất motor không phản ánh đầy đủ khả năng của bơm. Việc lựa chọn cần dựa trên Flow Rate, TDH và Pump Duty Point, sau đó mới xác định công suất động cơ phù hợp.

2. Không tính Peak Flow

Chọn bơm theo lưu lượng trung bình có thể khiến hệ thống quá tải khi xuất hiện lưu lượng đỉnh. Peak Flow cần được xác định theo đặc điểm vận hành và mức độ đồng thời của các nguồn thải.

3. Tính thiếu cột áp

Chỉ xét chênh lệch cao độ mà bỏ qua tổn thất trên đường ống, van và phụ kiện có thể khiến bơm không đạt lưu lượng yêu cầu. TDH cần được tính cho toàn bộ hệ thống.

4. Không xét Solids Passage

Nước thải có thể chứa rác, sợi và cặn hữu cơ. Nếu không đánh giá Solids Passage và đặc tính chất rắn, nguy cơ tắc nghẽn hoặc kẹt bơm sẽ tăng đáng kể.

5. Không có bơm dự phòng

Đối với công trình vận hành liên tục, chỉ sử dụng một bơm sẽ tạo ra điểm thất bại đơn. Cấu hình Duty/Standby giúp duy trì khả năng thu gom khi một bơm gặp sự cố hoặc cần bảo trì.

6. Không tính lưu trữ khi có sự cố

Mất điện hoặc dừng bơm đột xuất vẫn có thể khiến nước thải tiếp tục chảy vào Wet Well. Vì vậy, cần xem xét thể tích lưu trữ khẩn cấp để hạn chế nguy cơ tràn.

7. Bố trí đường ống không hợp lý

Quá nhiều co, thay đổi tiết diện hoặc các điểm dễ lắng cặn có thể làm tăng tổn thất thủy lực và ảnh hưởng đến điểm làm việc của bơm. Tuyến ống cần được thiết kế đồng bộ với cấu hình trạm.

8. Không tính đến khả năng bảo trì

Không gian tiếp cận hạn chế, nắp bể nhỏ hoặc van bố trí khó thao tác có thể làm tăng đáng kể thời gian bảo trì. Khả năng kiểm tra, tháo lắp và vệ sinh cần được xem xét ngay từ giai đoạn thiết kế.

Một Wastewater Pumping Station hiệu quả không chỉ là hệ thống “bơm được nước”, mà phải được thiết kế đồng thời cho hiệu suất, độ tin cậy và khả năng bảo trì trong toàn bộ vòng đời vận hành.

VIII. Giải pháp Trạm bơm chìm nước thải của Techneau

Techneau phát triển các giải pháp trạm bơm chìm nước thải cho nhiều loại hình công trình, từ hệ thống nước thải sinh hoạt quy mô nhỏ đến các dự án khu đô thị, khu dân cư, tòa nhà và công trình thương mại. Cấu hình trạm được lựa chọn theo điều kiện thực tế của từng dự án, bao gồm lưu lượng, cao độ, đặc tính nước thải, không gian lắp đặt và yêu cầu vận hành.

Các giải pháp có thể được ứng dụng cho trạm bơm nước thải sinh hoạt, khu đô thị, khu nhà ở – chung cư, tòa nhà thương mại, khách sạn, resort, khu villa biệt thự cũng như các công trình công nghiệp có nhu cầu thu gom và vận chuyển nước thải.

Tùy quy mô, trạm có thể được cấu hình với một hoặc nhiều bơm, chế độ vận hành phù hợp, hệ thống điều khiển mực nước và các phụ kiện cần thiết. Với những dự án có điều kiện mặt bằng hoặc yêu cầu kỹ thuật đặc thù, Techneau có thể phát triển Custom-engineered Pumping Station theo yêu cầu thực tế.

Điểm đáng chú ý của giải pháp là khả năng kết hợp giữa thiết bị bơm, bể chứa, điều khiển và cấu hình trạm thành một hệ thống hoàn chỉnh, giúp phù hợp hơn với điều kiện của từng công trình thay vì sử dụng một cấu hình cố định.

IX. Lựa chọn Wastewater Pumping Station theo từng công trình

Nhà ở, villa và khu dân cư

Ưu tiên cấu hình nhỏ gọn, vận hành tự động, dễ tiếp cận bảo trì và phù hợp với lưu lượng nước thải sinh hoạt của từng cụm công trình.

Chung cư, khu đô thị và tòa nhà thương mại

Ưu tiên khả năng thu gom nhiều nguồn thải, độ tin cậy cao, cấu hình nhiều bơm khi cần và khả năng tích hợp với mạng lưới thoát nước của toàn khu.

Khách sạn, resort và khu nghỉ dưỡng

Ưu tiên tính ổn định, khả năng vận hành liên tục, thu gom phân khu và khả năng thích ứng với mặt bằng hoặc địa hình phức tạp.

Nhà máy và công trình công nghiệp

Ưu tiên đặc tính nước thải, khả năng xử lý chất rắn, độ tin cậy, dự phòng và khả năng cấu hình theo điều kiện sản xuất.

Việc lựa chọn trạm bơm cần xuất phát từ đặc điểm nguồn thải, lưu lượng, cao độ và điều kiện mặt bằng của từng công trình. Cùng một loại trạm không nhất thiết phù hợp cho mọi dự án.

X. PGTECH – Đại diện Techneau tại Việt Nam

PGTECH là đại diện Techneau tại Việt Nam, cung cấp và triển khai các giải pháp Wastewater Pumping Station cho các dự án thương mại, công nghiệp và hạ tầng kỹ thuật.

Với kinh nghiệm trong lĩnh vực MEP và xử lý nước thải, PGTECH phối hợp cùng chủ đầu tư, đơn vị tư vấn và nhà thầu trong quá trình lựa chọn giải pháp phù hợp với yêu cầu của từng dự án.

Vai trò của PGTECH tập trung vào tiếp nhận yêu cầu kỹ thuật, phối hợp giải pháp và hỗ trợ triển khai tại Việt Nam, giúp quá trình lựa chọn và ứng dụng giải pháp Techneau phù hợp hơn với điều kiện thực tế của công trình.

Kết luận

Wastewater Pumping Station là một mắt xích quan trọng trong những hệ thống mà dòng chảy trọng lực không thể đáp ứng đầy đủ yêu cầu về cao độ, khoảng cách hoặc tổ chức mặt bằng. Một trạm hiệu quả không chỉ cần bơm được nước thải mà còn phải đáp ứng đồng thời các yêu cầu về lưu lượng, cột áp, đặc tính nước thải, độ tin cậy và khả năng bảo trì.

Vì vậy, việc lựa chọn và thiết kế trạm nên được thực hiện theo điều kiện cụ thể của từng công trình, thay vì chỉ dựa trên công suất bơm hoặc kích thước bể. Cách tiếp cận đồng bộ ngay từ đầu sẽ giúp giảm rủi ro vận hành và tối ưu chi phí vòng đời của hệ thống.

Với các dự án cần Wastewater Pumping Station được cấu hình theo yêu cầu thực tế, PGTECH cung cấp giải pháp Techneau phù hợp cho các công trình thương mại, công nghiệp và hạ tầng kỹ thuật.
