Thiết bị đo lưu lượng hệ PCCC? Cấu tạo, nguyên lý hoạt động và hướng dẫn lắp đặt

24/04/2025

Thiết bị đo lưu lượng hệ PCCC – hay còn gọi là lưu lượng kế hệ PCCC, đồng hồ đo lưu lượng cho bơm PCCC, là một thiết bị quan trọng trong việc kiểm soát và đánh giá hiệu suất hoạt động của hệ thống bơm chữa cháy. Đây là thiết bị đo lưu lượng cho test bơm PCCC chuyên dụng, hiện đang được PGTECH phân phối tại thị trường Việt Nam nhằm hoàn thiện giải pháp kỹ thuật cho các hệ thống phòng cháy chữa cháy hiện đại.

Giới thiệu về Thiết bị đo lưu lượng (lưu lượng kế) cho hệ PCCC

Dòng sản phẩm nổi bật bao gồm lưu lượng kế cho bơm PCCC model YWM-F (nối bích) và YWM-T (nối ren) – thuộc danh mục thiết bị đo lường chất lượng cao của thương hiệu Yooksong – Hàn Quốc. Hoạt động dựa trên nguyên lý chênh lệch áp suất, ứng dụng định luật Bernoulli và định luật bảo toàn khối lượng, lưu lượng kế Yooksong có thể đo lưu lượng chất lỏng trong đường ống một cách chính xác, tin cậy và hiệu quả.

Đôi nét về thương hiệu Yooksong Hàn Quốc

Yooksong là nhà sản xuất thiết bị phòng cháy chữa cháy hàng đầu đến từ Hàn Quốc, được thành lập từ năm 1990. Với hơn ba thập kỷ kinh nghiệm trong ngành, Yooksong đã không ngừng nâng cao chất lượng sản phẩm và quy trình sản xuất, đạt được nhiều chứng nhận quốc tế uy tín như ISO 9001:2015 về hệ thống quản lý chất lượng và ISO 14001:2015 về quản lý môi trường.

Các sản phẩm của Yooksong, bao gồm cả dòng lưu lượng kế cho hệ PCCC, đã được cấp nhiều chứng nhận tiêu chuẩn khắt khe như KPI (Hàn Quốc), ECM (Châu Âu) và UL (Hoa Kỳ). Đây là minh chứng rõ ràng cho cam kết của Yooksong trong việc cung cấp các thiết bị chữa cháy chất lượng cao, an toàn và thân thiện với môi trường.

Với định hướng phát triển bền vững và cải tiến không ngừng, Yooksong luôn đồng hành cùng các đơn vị trong ngành PCCC tại Việt Nam và nhiều quốc gia khác trong việc xây dựng những hệ thống chữa cháy hiệu quả, hiện đại và đạt chuẩn quốc tế.

*PGTECH tự hào là nhà phân phối các giải pháp cho hệ PCCC Yooksong Hàn Quốc*

Đặc điểm nổi bật của lưu lượng kế hệ PCCC dạng cơ

Là lưu lượng kế kiểm tra lưu lượng hệ PCCC chuyên dụng, sản phẩm được thiết kế để chịu được nhiệt độ cao, áp suất lớn và các điều kiện vận hành khắt khe. Ưu điểm nổi bật của dòng lưu lượng kế này là khả năng đo được các lưu lượng lớn, đáp ứng yêu cầu khắt khe trong các hệ thống chữa cháy công nghiệp và dân dụng.

Lưu lượng kế dạng cơ là dòng thiết bị đo lưu lượng cho test bơm PCCC được sử dụng phổ biến trong các hệ thống chữa cháy nhờ thiết kế đơn giản nhưng hiệu quả cao. Thiết bị này thường có hai kiểu kết nối linh hoạt: dạng nối bích với các kích cỡ từ DN40 đến DN300 và dạng nối ren từ DN32 đến DN200, giúp dễ dàng tích hợp vào nhiều quy mô hệ thống khác nhau.

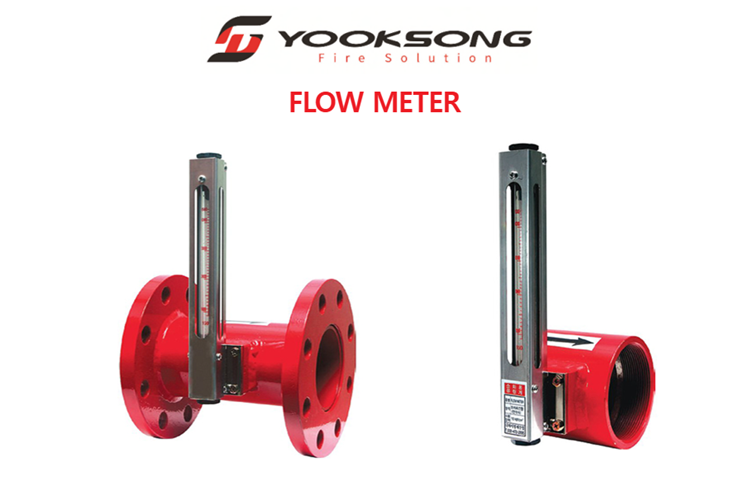

Lưu lượng kế hệ PCCC Yooksong — *Lưu lượng kế Yooksong nối bích và nối ren với dải kích cỡ đa dạng từ DN32 đến DN300*

Với kết cấu chắc chắn, lưu lượng kế cho bơm PCCC có thể chịu được môi trường làm việc khắc nghiệt với nhiệt độ và áp suất cao, đặc biệt phù hợp cho các ứng dụng kiểm tra định kỳ lưu lượng bơm chữa cháy. Thiết bị cho phép đọc lưu lượng tức thời trực tiếp trên mặt số cơ học một cách nhanh chóng mà không cần qua bộ xử lý tín hiệu, giúp tiết kiệm chi phí và thời gian vận hành.

Ngoài ra, một ưu điểm quan trọng của lưu lượng kế kiểm tra lưu lượng hệ PCCC là không tạo ra trở lực đáng kể trong đường ống, do đó không ảnh hưởng đến áp suất hoặc lưu lượng làm việc của hệ thống. Thiết bị cũng được thiết kế để dễ dàng tháo lắp, bảo trì và sửa chữa, hỗ trợ tối ưu cho công tác vận hành hệ thống PCCC tại công trình.

Đặc biệt, thiết bị không bị giới hạn bởi hướng dòng chảy nên có thể lắp đặt linh hoạt ở nhiều vị trí trong mạng lưới đường ống, phù hợp cho cả lắp ngang và lắp dọc tùy theo thiết kế thực tế của từng dự án.

Cấu tạo của lưu lượng kế dạng cơ Yooksong Hàn Quốc

Lưu lượng kế hệ PCCC dạng cơ của thương hiệu Yooksong – Hàn Quốc được thiết kế tối ưu để đáp ứng yêu cầu đo lưu lượng trong các hệ thống chữa cháy chuyên nghiệp. Đây là loại thiết bị đo lưu lượng cho test bơm PCCC với cấu tạo bền bỉ và chính xác, được chế tạo chủ yếu từ các vật liệu chịu áp lực và nhiệt độ cao.

Cụ thể, phần thân đồng hồ được làm từ thép SGP hoặc SS400, đảm bảo độ cứng vững và khả năng chịu va đập. Phần đế đồng hồ (Meter Base) cũng được làm bằng thép SS400, giúp thiết bị vận hành ổn định trong thời gian dài. Bên trong lưu lượng kế là ống côn (Taper Tube) bằng chất liệu nhựa Polycarbonate (P.C) trong suốt, cho phép quan sát rõ ràng vị trí của phao đo lưu lượng.

Đồng hồ đo lưu lượng hệ PCCC chuyên dụng, dạng cơ nối bích — *Đồng hồ đo lưu lượng Yooksong có thể lắp ngang hoặc dọc theo hệ thống*

Lưu lượng kế cho bơm PCCC được sản xuất với hai kiểu kết nối: nối bích và nối ren, tương ứng với các model ứng dụng cho các đường ống khác nhau, từ DN32 đến DN300. Cả hai loại đều có khả năng làm việc ở nhiệt độ dưới 80°C, áp suất vận hành dưới 1.0 MPa hoặc 2.0 MPa và áp suất kiểm tra lên tới 1.5 MPa. Sai số đo được kiểm soát trong phạm vi ±2%, đảm bảo độ tin cậy cao khi sử dụng như một lưu lượng kế kiểm tra lưu lượng hệ PCCC trong các công trình thực tế.

Với cấu tạo đơn giản nhưng hiệu quả, thiết bị này là lựa chọn lý tưởng cho việc đo đạc lưu lượng dòng nước trong các bài test định kỳ bơm chữa cháy.

Nguyên lý hoạt động của thiết bị đo lưu lượng hệ PCCC

Các loại lưu lượng kế hệ PCCC của thương hiệu Yooksong – Hàn Quốc, hoạt động dựa trên nguyên lý chênh lệch áp suất. Khi chất lỏng – thường là nước chữa cháy – đi qua phần đĩa cản (orifice) được bố trí bên trong đồng hồ, tốc độ dòng chảy tăng lên khiến áp suất tại điểm này giảm xuống, theo đúng nguyên lý Bernoulli.

Chính sự chênh lệch áp suất hình thành tại hai đầu của đĩa cản sẽ được thiết bị chuyển đổi thành thông số lưu lượng. Mức độ chênh áp này tỉ lệ thuận với lưu lượng dòng nước, và kết quả được hiển thị trực tiếp trên mặt thang đo cơ học của lưu lượng kế cho bơm PCCC.

Với cơ chế hoạt động thông minh nhưng vẫn hoàn toàn cơ học, thiết bị đo lưu lượng cho test bơm PCCC không yêu cầu nguồn điện và có thể hoạt động ổn định trong môi trường áp lực cao, nhiệt độ lớn – vốn là đặc trưng của các hệ thống chữa cháy. Nhờ đó, lưu lượng kế kiểm tra lưu lượng hệ PCCC không chỉ đảm bảo độ chính xác cao mà còn đặc biệt phù hợp cho việc kiểm tra định kỳ hiệu suất của bơm cứu hỏa.

Hướng dẫn lắp đặt lưu lượng kế hệ PCCC

Việc lắp đặt thiết bị đo lưu lượng cho test bơm PCCC cần được thực hiện đúng kỹ thuật nhằm đảm bảo độ chính xác trong quá trình đo. Khi lắp đặt lưu lượng kế hệ PCCC trong hệ thống có sự chênh lệch áp suất, cần bố trí một đoạn ống thẳng trước và sau đồng hồ.

Cụ thể, chiều dài đoạn ống thẳng phía trước lưu lượng kế cho bơm PCCC phải đạt tối thiểu 8 lần đường kính ống, và phía sau là 5 lần, nhằm đảm bảo dòng chảy ổn định.

Mặc dù đường kính ống chính và ống thử nghiệm có thể khác nhau, nhưng phần ống thử nghiệm nối với lưu lượng kế kiểm tra lưu lượng hệ PCCC phải có cùng tiêu chuẩn để không gây sai lệch kết quả đo.

Độ chính xác phụ thuộc lớn vào dòng chảy mượt mà tại đầu vào và đầu ra; do đó, cần kiểm tra kỹ tình trạng vệ sinh của đường ống, đặc biệt là việc loại bỏ tạp chất hoặc cặn bẩn có thể ảnh hưởng đến hoạt động của thiết bị.

Trong quá trình vận hành, giá trị lưu lượng được xác định dựa vào vị trí của phao đo – lấy phần trên cùng của phao làm điểm đọc lưu lượng. Trường hợp đo chất khí, nên sử dụng phần giữa phao để quan sát.

*Sơ đồ mô phỏng lắp đặt đồng hồ đo lưu lượng hệ PCCC Yooksong*

Cảnh báo khi lắp đặt

Lưu lượng kế hệ PCCC nên được lắp đặt trên đoạn ống xả của máy bơm để đảm bảo đo chính xác lưu lượng đầu ra.
Thiết bị cần có dải đo tối thiểu đạt 175% lưu lượng xả của bơm để không bị quá tải khi vận hành thực tế.
Nếu điều kiện cho phép, nên lắp thêm đường ống dẫn thoát nước từ phía sau thiết bị đo lưu lượng cho test bơm PCCC về giếng thu, giúp đảm bảo an toàn và thuận tiện trong quá trình kiểm tra.

Việc tuân thủ đúng hướng dẫn sẽ giúp thiết bị hoạt động ổn định, bền bỉ, và đảm bảo hiệu quả đo trong các tình huống kiểm tra hệ thống PCCC thực tế.

Kết luận

Thiết bị đo lưu lượng hệ PCCC của thương hiệu Yooksong – Hàn Quốc không chỉ là giải pháp lý tưởng cho việc kiểm tra và đánh giá hiệu suất của hệ thống bơm chữa cháy, mà còn là lựa chọn được tin tưởng tại nhiều công trình, dự án trọng điểm. Với khả năng đo chính xác, độ bền cao, cùng thiết kế cơ học tối ưu phù hợp cho cả kiểu nối ren và nối bích, lưu lượng kế hệ PCCC của Yooksong đã và đang được ứng dụng rộng rãi trong các hệ thống phòng cháy chữa cháy hiện đại.

Không chỉ đáp ứng yêu cầu kỹ thuật khắt khe, thiết bị đo lưu lượng cho test bơm PCCC Yooksong còn tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như NFPA 20 (Tiêu chuẩn cho lắp đặt máy bơm chữa cháy) và NFPA 25 (Tiêu chuẩn bảo trì hệ thống PCCC), giúp đảm bảo hiệu quả và độ an toàn tối đa trong vận hành.

Đặc biệt, lưu lượng kế cho bơm PCCC Yooksong còn phù hợp với nhiều điều kiện lắp đặt khác nhau và hỗ trợ đọc lưu lượng trực tiếp, thuận tiện trong quá trình kiểm tra định kỳ. Đây là thiết bị đo lưu lượng kiểm tra lưu lượng hệ PCCC lý tưởng mà các đơn vị kỹ thuật, tư vấn và chủ đầu tư nên cân nhắc khi lựa chọn giải pháp cho hệ thống PCCC của mình.

Với những giá trị về chất lượng, độ tin cậy và tiêu chuẩn quốc tế, thiết bị đo lưu lượng hệ PCCC Yooksong xứng đáng là lựa chọn hàng đầu trong mọi giải pháp phòng cháy chữa cháy chuyên nghiệp và hiệu quả.
