Nắp chụp đầu phun Sprinkler (escutcheon) 1 mảnh và 2 mảnh - So sánh, ứng dụng và hướng dẫn lựa chọn

04/06/2026

Trong hệ thống chữa cháy tự động Sprinkler, đầu phun chữa cháy thường là thiết bị được quan tâm nhiều nhất. Tuy nhiên, có một phụ kiện nhỏ nhưng đóng vai trò quan trọng trong việc hoàn thiện hệ thống, đó là nắp chụp đầu phun Sprinkler (Sprinkler Escutcheon).

Nắp chụp không chỉ giúp tăng tính thẩm mỹ cho công trình mà còn che phủ khe hở giữa đầu phun và trần, tạo nên một hệ thống PCCC hoàn chỉnh, chuyên nghiệp và đồng bộ.

Hiện nay, hai loại escutcheon được sử dụng phổ biến nhất là:

Nắp chụp 1 mảnh (Single Piece Escutcheon)
Nắp chụp 2 mảnh (Two Piece Escutcheon)

Vậy hai loại này khác nhau như thế nào? Loại nào phù hợp với từng công trình? Hãy cùng PGSAFE tìm hiểu chi tiết.

*Nắp chụp cho đầu phun sprinkler thương hiệu PGSAFE chất liệu inox 304 sáng bóng, bền bỉ và đẹp mắt*

I. Escutcheon Sprinkler Là Gì?

Escutcheon là vòng che trang trí được lắp đặt tại vị trí đầu phun xuyên qua trần hoặc tường nhằm che kín khoảng hở giữa đầu phun và bề mặt hoàn thiện.

Bên cạnh việc nâng cao tính thẩm mỹ cho hệ thống sprinkler, escutcheon còn giúp xử lý các sai lệch nhỏ trong quá trình thi công và tạo nên tổng thể đồng bộ cho công trình.

Mặc dù có kích thước nhỏ, escutcheon là chi tiết gần như không thể thiếu trong các hệ thống sprinkler hiện đại, đặc biệt tại các công trình thương mại, khách sạn, bệnh viện, trung tâm dữ liệu và tòa nhà văn phòng.

II. Nắp Chụp Đầu Phun Sprinkler 1 Mảnh (Single Piece Escutcheon)

Cấu Tạo

Single Piece Escutcheon được sản xuất dưới dạng một chi tiết liền khối.

Sau khi đầu phun sprinkler được lắp đặt hoàn chỉnh, nắp chụp được đưa vào vị trí để che kín khe hở giữa đầu phun và bề mặt trần.

Đối với PGSAFE, dòng sản phẩm này bao gồm:

PGSAFE ESS015

Kết nối đầu phun: 1/2" (15 mm)
Đường kính ngoài: 66 mm
Vật liệu: inox SUS304
Kiểu thiết kế: 1 mảnh

PGSAFE ESS020

Kết nối đầu phun: 3/4" (20 mm)
Đường kính ngoài: 66 mm
Vật liệu: inox SUS304
Kiểu thiết kế: 1 mảnh

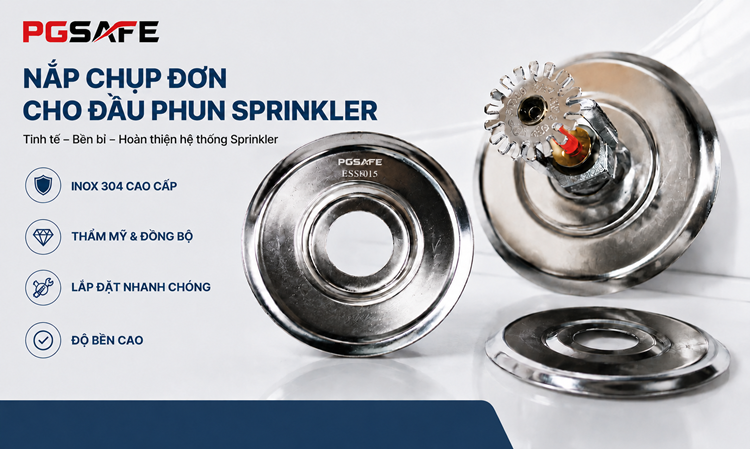

*Nắp chụp đơn ESS015 bằng inox SUS304 giúp hoàn thiện đầu phun sprinkler*

Tại Sao Single Piece Escutcheon Vẫn Được Sử Dụng Rộng Rãi?

Mặc dù thị trường hiện nay xuất hiện nhiều giải pháp escutcheon điều chỉnh và escutcheon âm trần hiện đại hơn, Single Piece Escutcheon vẫn là lựa chọn phổ biến trong nhiều hệ thống sprinkler công nghiệp.

Ưu điểm lớn nhất của thiết kế một mảnh nằm ở sự đơn giản, độ bền và hiệu quả đầu tư. Với kết cấu liền khối, sản phẩm có khả năng chịu va chạm tốt, hạn chế các điểm liên kết cơ khí và giảm nguy cơ hư hỏng trong quá trình vận hành lâu dài. Bên cạnh đó, việc lắp đặt cũng nhanh chóng và thuận tiện hơn, đặc biệt đối với các dự án có số lượng đầu phun lớn.

Trong các nhà máy sản xuất, kho logistics, nhà xưởng hoặc khu vực kỹ thuật MEP, nơi yêu cầu tính thực dụng và độ ổn định được ưu tiên hơn yếu tố thẩm mỹ, Single Piece Escutcheon vẫn là giải pháp hiệu quả và kinh tế.

III. Nắp Chụp Đầu Phun Sprinkler 2 Mảnh (Two Piece Escutcheon)

Cấu Tạo

Two Piece Escutcheon được cấu tạo từ hai bộ phận riêng biệt:

Phần đế (adapter)
Phần vòng ngoài (outer cup)

Thiết kế này cho phép điều chỉnh vị trí đầu phun theo chiều sâu, giúp xử lý các sai lệch nhỏ trong quá trình thi công.

Khả Năng Điều Chỉnh Và Bù Sai Số Thi Công

Một trong những ưu điểm nổi bật của escutcheon 2 mảnh PGSAFE là khả năng điều chỉnh vị trí đầu phun khi có sai lệch nhỏ về cao độ hoặc độ dốc của trần trong quá trình thi công.

Thiết kế escutcheon điều chỉnh giúp xử lý các sai lệch nhỏ mà vẫn đảm bảo tính thẩm mỹ sau khi hoàn thiện. Điều này đặc biệt hữu ích tại các công trình có hệ trần phức tạp hoặc yêu cầu độ hoàn thiện cao như văn phòng, khách sạn, bệnh viện và trung tâm thương mại.

Nhờ khả năng điều chỉnh linh hoạt, đầu phun sprinkler vẫn có thể đạt được vị trí lắp đặt gọn gàng và đồng nhất trên toàn bộ công trình mà không cần thực hiện các biện pháp chỉnh sửa tốn kém sau này.

Các dòng sản phẩm PGSAFE gồm:

PGSAFE ESD015

Kết nối đầu phun: 1/2" (15 mm)
Đường kính ngoài: 74 mm
Vật liệu: inox SUS304
Thiết kế: 2 mảnh
Độ sâu lắp âm tối đa: 14 mm

PGSAFE ESD020

Kết nối đầu phun: 3/4" (20 mm)
Đường kính ngoài: 74 mm
Vật liệu: inox SUS304
Thiết kế: 2 mảnh
Độ sâu lắp âm tối đa: 14 mm

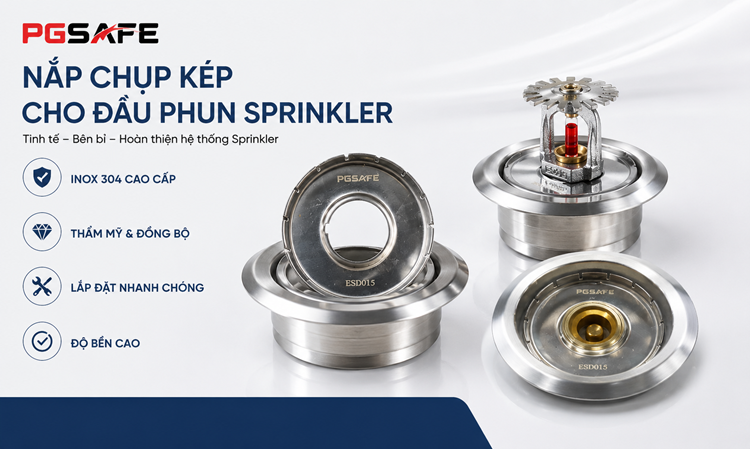

*Nắp chụp kép ESD015 bằng inox SUS304 cho đầu phun sprinkler âm trần và điều chỉnh độ sâu lắp đặt*

Lợi Ích Trong Công Tác Bảo Trì Và Vận Hành Công Trình

Đối với các công trình hiện đại sử dụng hệ trần kỹ thuật tháo lắp như Data Center, tòa nhà văn phòng, bệnh viện, trung tâm thương mại hoặc khách sạn, việc bảo trì các hệ thống phía trên trần là nhu cầu diễn ra thường xuyên.

Thiết kế escutcheon 2 mảnh của PGSAFE cho phép tháo lắp các tấm trần kỹ thuật dễ dàng hơn trong quá trình kiểm tra và bảo trì hệ thống điện, HVAC, cấp thoát nước hoặc hạ tầng viễn thông phía trên.

Một ưu điểm đáng chú ý là việc tháo lắp này có thể được thực hiện mà không cần tháo đầu phun sprinkler và trong nhiều trường hợp không làm ảnh hưởng đến hoạt động của hệ thống chữa cháy.

Đây là một lợi ích vận hành quan trọng nhưng thường bị bỏ qua khi lựa chọn phụ kiện sprinkler. Đối với các công trình yêu cầu hoạt động liên tục như trung tâm dữ liệu, bệnh viện hoặc tòa nhà thương mại lớn, khả năng hỗ trợ bảo trì thuận tiện có thể giúp tiết kiệm đáng kể thời gian và chi phí vận hành trong suốt vòng đời công trình.

IV. Nắp Chụp Cho Đầu Phun Âm Trần Và Ứng Dụng Trong Hệ Sprinkler

Đầu phun âm trần (Recessed Sprinkler) là kiểu đầu phun sprinkler được lắp âm một phần vào bên trong trần thay vì để lộ hoàn toàn như cách lắp đặt truyền thống.

Để thực hiện kiểu lắp đặt này, hệ thống thường sử dụng nắp chụp cho đầu phun âm trần hoặc escutcheon 2 mảnh có khả năng điều chỉnh độ sâu.

So với đầu phun lắp nổi thông thường, giải pháp sprinkler âm trần mang lại nhiều lợi ích:

Tăng tính thẩm mỹ cho không gian.
Giúp đầu phun hài hòa hơn với thiết kế nội thất.
Hạn chế va chạm cơ học trong quá trình sử dụng công trình.
Phù hợp với các công trình yêu cầu chất lượng hoàn thiện cao.

Chính vì vậy, recessed sprinkler ngày càng được sử dụng phổ biến trong các khách sạn, bệnh viện, trung tâm thương mại, văn phòng hạng A và các công trình cao cấp khác.

Các dòng ESD015 và ESD020 của PGSAFE được thiết kế cho các ứng dụng sprinkler âm trần, cho phép điều chỉnh vị trí đầu phun và đạt độ sâu lắp âm tối đa 14 mm, góp phần nâng cao tính thẩm mỹ và chất lượng hoàn thiện công trình.

*Nắp chụp kép PGSAFE phù hợp với đầu phun sprinkler ren ½” và ¾”, cho phép điều chỉnh linh hoạt*

V. So Sánh Nắp Chụp Sprinkler 1 Mảnh Và 2 Mảnh

Tiêu chí	Single Piece	Two Piece
Cấu tạo	1 mảnh	2 mảnh
Chi phí	Thấp hơn	Cao hơn
Điều chỉnh độ sâu	Không	Có
Khả năng bù sai số thi công	Hạn chế	Tốt
Tính thẩm mỹ	Tốt	Rất tốt
Lắp đặt	Đơn giản	Phức tạp hơn
Công trình công nghiệp	Rất phù hợp	Phù hợp
Công trình cao cấp	Phù hợp	Tối ưu
Trần thạch cao hoàn thiện	Tốt	Tốt hơn

VI. Khi Nào Nên Chọn Escutcheon 1 Mảnh?

Single Piece Escutcheon thường được lựa chọn khi công trình ưu tiên tính đơn giản, độ bền và hiệu quả đầu tư. Đây là giải pháp phù hợp cho các hệ thống sprinkler không yêu cầu điều chỉnh độ sâu hoặc mức độ hoàn thiện kiến trúc quá cao.

Single Piece Escutcheon là lựa chọn phù hợp khi:

Hệ thống đường ống được thi công chính xác.
Không yêu cầu điều chỉnh độ sâu.
Ưu tiên tối ưu chi phí đầu tư.
Công trình công nghiệp hoặc nhà xưởng.
Trần kỹ thuật hở hoặc bán hở.

Hướng dẫn kiểm tra và lựa chọn nắp chụp đơn cho đầu phun Sprinkler

VII. Khi Nào Nên Chọn Escutcheon 2 Mảnh?

Two Piece Escutcheon phù hợp với các công trình thương mại và dịch vụ có yêu cầu cao về chất lượng hoàn thiện như khách sạn, bệnh viện, văn phòng hạng A, trung tâm dữ liệu và trung tâm thương mại. Khả năng điều chỉnh vị trí, hỗ trợ lắp đặt recessed sprinkler và thuận tiện cho công tác bảo trì giúp loại escutcheon này trở thành lựa chọn tối ưu cho các dự án hiện đại.

Two Piece Escutcheon nên được lựa chọn khi:

Công trình yêu cầu thẩm mỹ cao.
Trần thạch cao hoàn thiện.
Có nguy cơ phát sinh sai số trong quá trình thi công.
Cần khả năng điều chỉnh vị trí đầu phun.
Chủ đầu tư yêu cầu chất lượng hoàn thiện cao.

Những lưu ý khi chọn lựa nắp chụp kép cho đầu phun sprinkler

VIII. Giải Pháp Escutcheon PGSAFE Cho Hệ Thống Sprinkler

PGSAFE cung cấp đầy đủ các dòng escutcheon cho hệ thống sprinkler với vật liệu inox 304 chất lượng cao. Việc sử dụng inox SUS304 mang lại nhiều lợi ích cho hệ thống sprinkler trong quá trình vận hành lâu dài. So với các vật liệu thép thông thường, SUS304 có khả năng chống ăn mòn và chống oxy hóa tốt hơn, đặc biệt trong môi trường có độ ẩm cao như tầng hầm, phòng kỹ thuật, trung tâm dữ liệu, bệnh viện hoặc các công trình thương mại. Bên cạnh đó, bề mặt inox còn giúp duy trì tính thẩm mỹ của escutcheon theo thời gian, hạn chế hiện tượng hoen gỉ hoặc xuống cấp, góp phần nâng cao chất lượng hoàn thiện và tuổi thọ của hệ thống PCCC.

Danh mục sản phẩm gồm:

Dòng Single Piece

ESS015 – 1/2" (15 mm)
ESS020 – 3/4" (20 mm)

Dòng Two Piece

ESD015 – 1/2" (15 mm)
ESD020 – 3/4" (20 mm)

Các sản phẩm được thiết kế phù hợp với hệ thống sprinkler tiêu chuẩn, đảm bảo độ bền cơ học, khả năng chống ăn mòn và tính thẩm mỹ lâu dài cho công trình.

Kết Luận

Không có loại escutcheon nào là giải pháp tốt nhất cho mọi công trình. Việc lựa chọn giữa nắp chụp đầu phun sprinkler 1 mảnh và 2 mảnh cần được xem xét dựa trên nhiều yếu tố như đặc điểm công trình, yêu cầu vận hành, mức độ hoàn thiện kiến trúc và ngân sách đầu tư.

Đối với các nhà máy, kho hàng hoặc khu vực kỹ thuật, Single Piece Escutcheon thường mang lại hiệu quả kinh tế và độ bền cao nhờ thiết kế đơn giản, dễ lắp đặt và ổn định trong quá trình vận hành. Ngược lại, đối với các khách sạn, bệnh viện, trung tâm dữ liệu, văn phòng hạng A hoặc các công trình thương mại hiện đại, Two Piece Escutcheon lại mang nhiều lợi thế hơn nhờ khả năng điều chỉnh vị trí, hỗ trợ lắp đặt recessed sprinkler và thuận tiện cho công tác bảo trì lâu dài.

Với danh mục đầy đủ từ dòng Single Piece ESS015, ESS020 đến dòng Two Piece ESD015, ESD020, PGSAFE cung cấp các giải pháp escutcheon phù hợp cho nhiều loại hệ thống sprinkler khác nhau. Việc lựa chọn đúng loại escutcheon ngay từ giai đoạn thiết kế và thi công không chỉ giúp nâng cao tính thẩm mỹ mà còn góp phần tối ưu hiệu quả vận hành và giá trị lâu dài của công trình.

PGTECH GROUP LIMITED - Nhà phân phối các thiết bị, sản phẩm công nghiệp uy tín hàng đầu tại Việt Nam và các nước trong Khu Vực

Ban Biên Tập Tin Tức: PGTECH

Kỹ Sư: Mạnh Thắng
