Lựa chọn van cho đường ống dẫn khí, các yêu cầu kỹ thuật quan trọng

18/09/2026

Đường ống dẫn khí là một trong những hạ tầng quan trọng trong hệ thống khai thác, xử lý, vận chuyển và phân phối khí tự nhiên. Trong các hệ thống này, van cho đường ống dẫn khí không chỉ thực hiện chức năng đóng mở mà còn đảm nhiệm việc cô lập tuyến ống, kiểm soát dòng chảy và hỗ trợ vận hành an toàn trong nhiều điều kiện khác nhau.

Do đặc tính của môi chất khí, cùng yêu cầu vận hành liên tục và áp suất có thể cao, việc lựa chọn van cần được thực hiện dựa trên nhiều yếu tố thay vì chỉ căn cứ vào kích thước đường ống. Độ kín, áp suất và nhiệt độ thiết kế, vật liệu, kiểu kết nối, phương thức truyền động, khả năng kiểm tra và các yêu cầu như API 6D, Fire Safe hay Fugitive Emission đều có thể ảnh hưởng đến cấu hình van được lựa chọn.

Trong bài viết dưới đây, PGTECH sẽ phân tích những yêu cầu kỹ thuật quan trọng khi lựa chọn van cho đường ống dẫn khí, đồng thời giới thiệu giải pháp van công nghiệp nặng châu Âu của MSA cho các hệ thống pipeline khí.

Giới thiệu về Van công nghiệp dầu khí, khí gas, khí LNG, hơi và nước của MSA (Czech) nổi tiếng thế giới

I. Những Yêu Cầu Kỹ Thuật Quan Trọng Khi Chọn Van

Việc lựa chọn van cho đường ống dẫn khí cần bắt đầu từ điều kiện thiết kế và chức năng của vị trí lắp đặt. Không nên chỉ lựa chọn theo DN hoặc Pressure Class vì hai van có cùng kích thước và cấp áp suất vẫn có thể có cấu hình khác nhau tùy môi chất và yêu cầu của dự án.

1. Độ Kín Và Khả Năng Cô Lập

Độ kín là một trong những tiêu chí quan trọng nhất đối với pipeline khí. Van phải duy trì khả năng ngăn dòng môi chất khi thực hiện chức năng cô lập, đồng thời hạn chế rò rỉ ra môi trường tại các vị trí làm kín bên ngoài.

Đối với những ứng dụng yêu cầu mức độ cô lập cao, các yêu cầu về double block and bleed (DBB) hoặc double piston effect (DPE) có thể được đưa vào specification của dự án. Tùy cấu hình, các yêu cầu này cho phép kỹ sư kiểm soát tốt hơn trạng thái cô lập và kiểm tra độ kín của van.

MSA công bố các thử nghiệm đặc biệt trên dòng ball valve, bao gồm DBB và DPE tests theo API 6D, bên cạnh các thử nghiệm áp suất và độ kín khác.

2. Áp Suất Và Nhiệt Độ Làm Việc

Van phải được lựa chọn theo áp suất thiết kế, áp suất làm việc, nhiệt độ thiết kế và nhiệt độ vận hành của đường ống. Việc xác định Pressure Class cần dựa trên điều kiện thực tế của hệ thống thay vì chỉ dựa vào áp suất danh nghĩa của đường ống.

Đối với các tuyến khí lớn, sự thay đổi áp suất, quá trình giảm áp hoặc điều kiện tại trạm nén có thể tạo ra những yêu cầu khác nhau đối với van. Vì vậy, datasheet và piping specification của dự án cần được xem xét đồng thời khi xác định cấu hình.

Danh mục van API của MSA hiện có các dòng gate valve theo API với cấp Class 150–1500, kích thước tới NPS 56" và dải nhiệt độ tùy cấu hình từ -60°C đến +650°C. Đây là thông số danh mục sản phẩm, còn cấu hình thực tế vẫn cần được xác định theo điều kiện của từng dự án.

*Chọn van cho đường ống dẫn khí theo điều kiện thiết kế và môi chất, không chỉ theo DN và Pressure Class*

3. Vật Liệu Và Khả Năng Tương Thích Với Môi Chất

Vật liệu van cần phù hợp với thành phần khí, nhiệt độ, áp suất và điều kiện môi trường. Trong các hệ thống khí tự nhiên, thành phần môi chất có thể khác nhau theo nguồn khí và quá trình xử lý, do đó lựa chọn vật liệu phải dựa trên specification cụ thể.

Bên cạnh thân van, cần xem xét vật liệu của stem, seat, gasket và các bộ phận làm kín vì đây là những vị trí có ảnh hưởng trực tiếp đến độ kín và độ bền của thiết bị.

Đối với các hệ thống có yêu cầu đặc biệt như khí chứa hydro hoặc môi trường nhiệt độ rất thấp, cấu hình vật liệu và thiết kế van có thể phải được điều chỉnh tương ứng. MSA hiện cũng phát triển các thiết kế van cho những ứng dụng năng lượng mới; trong một dự án với NET4GAS, hãng cung cấp ball valve DN800 PN100 được thiết kế theo API 6D cho môi chất chứa 10% hydro và thực hiện thử nghiệm theo ISO 15848-2.

4. Kích Thước Và Kiểu Kết Nối

DN/NPS phải phù hợp với đường ống và lưu lượng thiết kế, nhưng lựa chọn kích thước van không nên chỉ dựa trên đường kính danh nghĩa của pipe. Các yếu tố như vận tốc dòng, tổn thất áp suất, yêu cầu pigging và cấu hình của đoạn pipeline có thể ảnh hưởng tới lựa chọn.

Kiểu kết nối cũng cần được xác định ngay từ giai đoạn thiết kế. Van có thể sử dụng kết nối mặt bích hoặc hàn tùy loại, kích thước và yêu cầu của đường ống. Với các tuyến truyền tải khí, lựa chọn end connection cần đồng bộ với piping class và phương pháp lắp đặt của dự án.

5. Phương Thức Truyền Động

Van đường ống có thể vận hành bằng tay hoặc kết hợp với bộ truyền động điện, khí nén hay các cấu hình khác tùy vị trí. Đối với những van cần điều khiển từ xa, thời gian đóng/mở và mô-men hoặc lực tác động là những thông số cần được kiểm tra trong quá trình thiết kế.

Việc lựa chọn actuator không thể tách rời khỏi van. Cần xem xét đồng thời yêu cầu về nguồn năng lượng, tín hiệu điều khiển, fail position, thời gian tác động và điều kiện môi trường tại vị trí lắp đặt.

6. Khả Năng Bảo Trì Và Vòng Đời

Một pipeline có thể vận hành trong thời gian dài, do đó khả năng kiểm tra và bảo trì van cũng cần được tính đến ngay từ giai đoạn lựa chọn. Cấu hình van nên cho phép thực hiện các hoạt động kiểm tra độ kín, kiểm tra actuator và bảo trì phù hợp với chiến lược vận hành của chủ đầu tư.

Với các hệ thống lớn, hồ sơ vật liệu, chứng chỉ, kết quả thử nghiệm và khả năng truy xuất thiết bị cũng có giá trị không kém bản thân thiết kế cơ khí. Đây là lý do các yêu cầu của nhà sản xuất và hồ sơ chất lượng thường được đưa vào specification của dự án.

II. Tiêu Chuẩn API 6D Trong Hệ Thống Pipeline

API 6D là một trong những tiêu chuẩn quan trọng đối với van sử dụng trong hệ thống pipeline. API hiện phân loại Specification 6D là tiêu chuẩn dành cho van đường ống và hệ thống đường ống, và đang duy trì phiên bản thứ 25 cùng các phụ lục cập nhật.

API 6D tập trung vào các yêu cầu đối với van dùng trong hệ thống đường ống, bao gồm những nội dung liên quan đến thiết kế, chế tạo, thử nghiệm và kiểm tra. Vì vậy, khi một dự án yêu cầu van theo API 6D, việc lựa chọn không nên dừng ở việc kiểm tra trên catalogue rằng sản phẩm “theo API 6D”, mà cần xem xét phạm vi áp dụng và các yêu cầu bổ sung của chính dự án.

MSA hiện công bố các dòng ball valve, check valve và gate valve đáp ứng API 6D trong chương trình sản phẩm của mình. Báo cáo kỹ thuật của hãng cũng ghi nhận việc cập nhật chương trình sản xuất theo phiên bản thứ 25 của API 6D, bao gồm đánh giá tác động tới thiết kế, chế tạo và thử nghiệm sản phẩm.

Đây là điểm quan trọng đối với các đơn vị EPC và tư vấn: API 6D nên được xem là một phần của valve specification, không phải tiêu chí duy nhất. Datasheet, Piping Class, material specification, testing requirement và các yêu cầu riêng của chủ đầu tư vẫn cần được kiểm tra trước khi phê duyệt thiết bị.

PGTECH đã xây dựng riêng bài “Van API Là Gì? Phân Biệt API 6D, API 600 Và API 602 Trong Van Công Nghiệp”, trong đó phân tích sâu hơn sự khác nhau giữa các tiêu chuẩn API phổ biến. Việc liên kết hai bài sẽ tạo thành một cụm nội dung kỹ thuật liền mạch cho chủ đề van pipeline và van dầu khí.

*Việc lựa chọn đúng tiêu chuẩn API giúp đảm bảo van công nghiệp đáp ứng yêu cầu kỹ thuật và điều kiện vận hành của từng dự án*

III. Những Loại Van Thường Được Sử Dụng Trên Đường Ống Dẫn Khí

Không có một loại van duy nhất phù hợp cho toàn bộ pipeline khí. Việc lựa chọn phụ thuộc vào chức năng của từng vị trí, điều kiện vận hành và yêu cầu của hệ thống.

1. Van Bi – Ball Valve

Ball valve thường được sử dụng tại các vị trí cần đóng/mở nhanh và khả năng cô lập cao. Kết cấu bi quay 90 độ giúp van thực hiện thao tác đóng/mở tương đối nhanh và phù hợp với nhiều ứng dụng trên pipeline.

Đối với các tuyến đường ống dẫn khí, ball valve có thể được xem xét cho các vị trí tuyến chính, trạm hoặc các điểm cần isolation. MSA hiện có các dòng ball valve theo API và đã cung cấp ball valve cỡ lớn cho các dự án truyền tải khí. Năm 2025, hãng công bố đã cung cấp 70 ball valve cho một dự án đường ống truyền tải khí tại Romania, trong đó thiết kế van được chuẩn bị cho khả năng vận chuyển hydro trong tương lai.

2. Van Cổng – Gate Valve

Gate valve phù hợp với các ứng dụng đóng/mở và cô lập dòng, đặc biệt ở những vị trí mà yêu cầu tổn thất áp suất thấp khi van ở trạng thái mở là yếu tố quan trọng.

MSA hiện cung cấp gate valve theo API với dải kích thước và Pressure Class rộng, bao gồm cả các cấu hình dành cho dầu, khí tự nhiên và sản phẩm dầu khí.

3. Van Một Chiều – Check Valve

Check valve được sử dụng để ngăn dòng chảy ngược, bảo vệ thiết bị và các đoạn đường ống phía trước khỏi hiện tượng dòng chảy đảo chiều. Tùy điều kiện dòng và yêu cầu tổn thất áp suất, có thể lựa chọn các cấu hình khác nhau như swing check, dual plate hoặc nozzle check valve.

MSA công bố check valve là một trong các nhóm sản phẩm đáp ứng API 6D của hãng.

4. Van Cắm – Plug Valve

Plug valve sử dụng phần tử đóng mở dạng nút cắm quay trong thân van và có thể được sử dụng trong một số hệ thống dầu khí tùy yêu cầu thiết kế. Khi lựa chọn plug valve cho pipeline khí, cần xem xét độ kín, mô-men vận hành, Pressure Class, vật liệu và khả năng phù hợp với môi chất.

Như vậy, việc chọn ball valve, gate valve, check valve hay plug valve không thể chỉ dựa trên tên loại van. Chức năng tại từng vị trí trong pipeline mới là cơ sở để xác định loại van phù hợp.

IV. Fire Safe, Fugitive Emission Và Các Yêu Cầu An Toàn

Đối với đường ống dẫn khí và các hệ thống dầu khí, Fire Safe và Fugitive Emission là hai nhóm yêu cầu có thể xuất hiện trong specification của van.

1. Fire Safe

Trong các khu vực có nguy cơ cháy, khả năng duy trì chức năng cô lập và kiểm soát rò rỉ sau tác động của lửa là một yêu cầu quan trọng. Các bài thử Fire Safe được sử dụng để đánh giá khả năng của van trong điều kiện thử cháy theo tiêu chuẩn áp dụng.

MSA cho biết hãng thực hiện fire test theo API 6FA, API 607 và BS 6755 Part 2 đối với các dòng ball valve trong các cấp áp suất nhất định.

Do đó, khi specification yêu cầu Fire Safe, kỹ sư cần kiểm tra đúng tiêu chuẩn thử nghiệm, phạm vi kích thước/Pressure Class và cấu hình van thay vì chỉ dựa trên thuật ngữ “Fire Safe Valve”.

2. Fugitive Emission

Fugitive emission đề cập đến lượng môi chất rò rỉ ra môi trường từ các vị trí như stem/shaft seals hoặc body joints. ISO 15848-1 quy định các phương pháp đánh giá và phân loại đối với rò rỉ bên ngoài của van cô lập và van điều khiển trong các ứng dụng với chất lưu nguy hiểm hoặc chất ô nhiễm bay hơi.

Đối với pipeline khí, việc kiểm soát fugitive emission đặc biệt đáng quan tâm tại các vị trí làm kín trục van. Yêu cầu cụ thể có thể được quy định theo tiêu chuẩn, cấp độ rò rỉ và quy trình thử nghiệm của dự án.

Một ví dụ thực tế là dự án NET4GAS, trong đó MSA cung cấp ball valve DN800 PN100 theo API 6D cho môi chất chứa 10% hydro và thực hiện thử nghiệm theo ISO 15848-2 theo yêu cầu của khách hàng.

3. An Toàn Không Chỉ Là Một Chứng Nhận

Fire Safe hay Fugitive Emission không nên được xem như những “nhãn chất lượng” độc lập. Chúng là các yêu cầu kỹ thuật cụ thể cần được đặt trong bối cảnh của toàn bộ hệ thống: môi chất, áp suất, nhiệt độ, chức năng isolation, kiểu van, vật liệu, actuator và phương pháp kiểm tra.

Vì vậy, một lựa chọn van đúng cho pipeline khí phải xuất phát từ valve specification hoàn chỉnh, trong đó các tiêu chuẩn và yêu cầu thử nghiệm được xác định rõ.

V. Giải Pháp Van MSA Cho Đường Ống Dẫn Khí

MSA là nhà sản xuất van công nghiệp tại Cộng hòa Séc với danh mục gồm ball valve, gate valve, check valve, globe valve và các dòng van chuyên dụng. Hãng cho biết sản phẩm được sử dụng trong vận chuyển, lưu trữ, phân phối và xử lý khí tự nhiên, bên cạnh dầu thô, hóa dầu và các lĩnh vực năng lượng khác.

Đối với pipeline khí, MSA có các dòng ball valve và gate valve theo API, cùng các giải pháp có kết nối hàn hoặc mặt bích tùy sản phẩm. Một số dòng gate valve theo API của hãng có kích thước tới NPS 56" và Class 150–1500, cho phép cấu hình thiết bị theo phạm vi áp suất và kích thước khác nhau.

Năng lực của MSA cũng được thể hiện qua các dự án truyền tải khí thực tế. Bên cạnh dự án cung cấp 70 ball valve cho đường ống khí tại Romania, MSA từng hoàn thành ball valve DN800 PN100 cho NET4GAS tại Cộng hòa Séc, với thiết kế API 6D và yêu cầu thử nghiệm ISO 15848-2 cho môi chất chứa hydro.

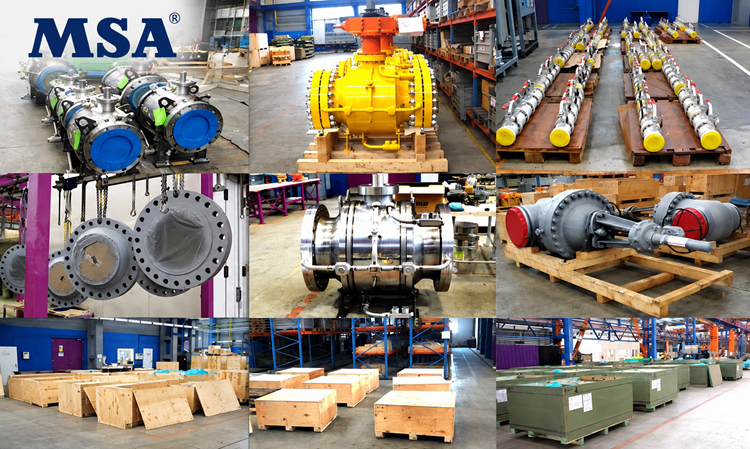

*MSA cung cấp ball valve và gate valve theo API cho pipeline khí, với dải kích thước và cấp áp suất đa dạng đến NPS 56", Class 150–1500*

Một điểm đáng chú ý khác là hệ thống kiểm tra của MSA. Catalogue của hãng ghi nhận các hoạt động như thử áp lực, thử chức năng, kiểm tra không phá hủy, kiểm tra độ kín, DBB/DPE và thử Fire Safe; một số thử nghiệm được thực hiện với sự chứng kiến của tổ chức kiểm định độc lập hoặc đại diện khách hàng tùy yêu cầu.

Với đặc thù của pipeline khí, giải pháp van MSA vì vậy cần được lựa chọn theo Piping Class, điều kiện môi chất, Pressure Class, kích thước, yêu cầu độ kín, Fire Safe, Fugitive Emission, kiểu kết nối và phương thức truyền động của từng dự án, thay vì áp dụng một cấu hình chung cho mọi tuyến đường ống.

VI. PGTECH – Đại Diện MSA Tại Việt Nam

Tại Việt Nam, PGTECH là đơn vị đại diện thương hiệu MSA, cung cấp các giải pháp van công nghiệp nặng Châu Âu cho các hệ thống dầu khí, khí tự nhiên, LNG và năng lượng. Với các dự án đường ống dẫn khí, PGTECH phối hợp cùng nhà sản xuất để xác định chủng loại và cấu hình van dựa trên DN/NPS, Pressure Class, áp suất và nhiệt độ thiết kế, môi chất, vật liệu, kiểu kết nối, yêu cầu độ kín, Fire Safe, Fugitive Emission và phương thức truyền động.

Thay vì lựa chọn thiết bị chỉ dựa trên catalogue, quá trình lựa chọn nên được đối chiếu với Piping Specification, datasheet, tiêu chuẩn áp dụng và yêu cầu riêng của EPC/chủ đầu tư. Đây là cơ sở để bảo đảm van phù hợp với chức năng của từng vị trí trên pipeline và đáp ứng yêu cầu vận hành trong suốt vòng đời dự án.

Kết Luận

Lựa chọn van cho đường ống dẫn khí là một bài toán tổng hợp, trong đó độ kín, áp suất, nhiệt độ, vật liệu, kích thước, kết nối, truyền động và khả năng bảo trì cần được xem xét đồng thời. Bên cạnh đó, các yêu cầu như API 6D, Fire Safe và Fugitive Emission cần được xác định theo đúng specification và điều kiện thực tế của dự án.

Với danh mục van phục vụ khí tự nhiên, năng lực sản xuất theo API và kinh nghiệm triển khai các dự án pipeline tại châu Âu, MSA có nền tảng phù hợp để cung cấp các giải pháp van cho hệ thống đường ống dẫn khí.

PGTECH – đại diện MSA tại Việt Nam sẵn sàng phối hợp cùng các đơn vị tư vấn, EPC và chủ đầu tư trong quá trình lựa chọn giải pháp van phù hợp với yêu cầu kỹ thuật của từng dự án.
