Khớp nối giãn nở inox cho đường ống hơi và nước nóng, khi nào cần dùng?

14/10/2026

Khớp nối giãn nở inox (Metal Expansion Joint) là giải pháp được sử dụng trong các hệ thống đường ống cần kiểm soát chuyển vị. Với kết cấu ống xếp kim loại, thiết bị có thể tiếp nhận chuyển động của đường ống theo các hướng được thiết kế.

TOZEN cung cấp các dòng khớp nối giãn nở inox cho nhiều ứng dụng, bao gồm đường ống hơi, nước ngưng, nước nóng, hệ thống sưởi và điều hòa không khí. Tuy nhiên, việc lựa chọn sản phẩm cần căn cứ vào điều kiện vận hành và yêu cầu kỹ thuật của từng hệ thống, không chỉ dựa trên đường kính đường ống.

Bài viết dưới đây sẽ làm rõ nguyên lý hoạt động, các ứng dụng phổ biến và những yếu tố kỹ thuật cần xem xét khi lựa chọn, lắp đặt khớp nối giãn nở inox.

Độc đáo với dòng khớp nối mềm giãn nở SJT Expansion Joint và các loại khớp nối giãn nở TOZEN

1. Vì sao đường ống hơi và nước nóng cần xử lý giãn nở nhiệt?

1.1. Sự thay đổi nhiệt độ làm đường ống giãn nở và co lại

Khi nhiệt độ môi chất tăng, vật liệu đường ống giãn nở theo đặc tính nhiệt của nó. Mức giãn nở phụ thuộc vào chiều dài đoạn ống, hệ số giãn nở tuyến tính của vật liệu và mức thay đổi nhiệt độ.

Có thể mô tả đơn giản bằng công thức: ΔL = L × α × ΔT

Trong đó:

ΔL: Độ thay đổi chiều dài của đường ống.
L: Chiều dài ban đầu của đường ống.
α: Hệ số giãn nở tuyến tính của vật liệu.
ΔT: Mức thay đổi nhiệt độ.

Công thức này cho thấy đường ống càng dài hoặc nhiệt độ thay đổi càng lớn thì chuyển vị do nhiệt có thể càng đáng kể. Với các tuyến ống hơi, nước nóng và hệ thống sưởi, cần đặc biệt lưu ý điều kiện vận hành nóng – nguội lặp lại.

Nếu đường ống bị hạn chế chuyển động nhưng không có giải pháp tiếp nhận giãn nở phù hợp, tải trọng có thể truyền đến điểm neo, giá đỡ, mặt bích hoặc đầu nối thiết bị. Theo thời gian, tình trạng này có thể làm tăng ứng suất và gây ra các vấn đề về độ kín hoặc độ bền của hệ thống.

1.2. Vì sao không thể chỉ dựa vào độ bền của đường ống?

Đường ống được thiết kế để chịu áp suất và tải trọng trong những điều kiện nhất định. Tuy nhiên, khả năng chịu áp không đồng nghĩa với khả năng hấp thụ mọi chuyển vị do nhiệt.

Một tuyến ống có thể đáp ứng yêu cầu áp suất nhưng vẫn cần tính toán chuyển vị tại các đoạn thẳng dài, vị trí đổi hướng hoặc khu vực kết nối với thiết bị. Bên cạnh đó, sự thay đổi nhiệt độ còn có thể tác động đến các điểm đỡ và neo giữ nếu thiết kế không tính đến chuyển động của toàn tuyến.

Vì vậy, khớp nối giãn nở cần được xem xét như một phần của thiết kế đường ống, phối hợp với giá đỡ, điểm neo và dẫn hướng, thay vì chỉ bổ sung sau khi phát hiện đường ống có vấn đề.

Giải pháp chống rung của Tozen trưng bày tại triển lãm. — *Giải pháp Khớp nối mềm inox 316 chống rung của TOZEN trưng bày tại triển lãm Thai Water 2024*

2. Khớp nối giãn nở inox hoạt động như thế nào?

Khớp nối giãn nở inox thường sử dụng ống xếp kim loại (Metal Bellows) có thành mỏng và các nếp gấp được thiết kế để biến dạng trong giới hạn cho phép.

Khi đường ống giãn dài hoặc co lại do thay đổi nhiệt độ, các nếp gấp có thể co hoặc giãn để tiếp nhận chuyển động theo phương mà thiết bị được thiết kế. Tùy cấu hình, khớp nối còn có thể đáp ứng chuyển vị ngang hoặc chuyển vị góc.

Nhờ khả năng biến dạng có kiểm soát, khớp nối giãn nở giúp hạn chế việc chuyển vị của đường ống trực tiếp tạo ra tải trọng quá lớn lên các bộ phận liên kết. Tuy nhiên, thiết bị không tự loại bỏ mọi ứng suất trong hệ thống và không thay thế việc tính toán đường ống.

Các dạng chuyển vị cần xem xét

Chuyển vị dọc trục là sự giãn dài hoặc co ngắn của đường ống theo trục của khớp nối. Đây là dạng chuyển động thường được quan tâm khi đường ống thay đổi chiều dài do nhiệt độ.
Chuyển vị ngang là sự dịch chuyển tương đối theo phương vuông góc với trục đường ống tại vị trí khớp nối. Khả năng tiếp nhận chuyển vị này phụ thuộc vào cấu tạo và kiểu khớp nối được chọn.
Chuyển vị góc là sự thay đổi góc giữa các đoạn ống tại khu vực kết nối. Một số cấu hình khớp nối chuyên dụng được thiết kế để tiếp nhận chuyển động góc trong phạm vi quy định.

Không phải mọi khớp nối giãn nở đều có thể tiếp nhận tất cả các dạng chuyển vị như nhau. Kỹ sư cần xác định chuyển vị dự kiến của hệ thống, sau đó lựa chọn đúng loại khớp nối theo bản vẽ và thông số của nhà sản xuất.

3. Những hệ thống nào thường sử dụng khớp nối giãn nở inox?

3.1. Đường ống hơi và nước ngưng

Trong hệ thống hơi và nước ngưng, khớp nối giãn nở inox có thể được sử dụng để tiếp nhận chuyển vị do thay đổi nhiệt độ. Việc lựa chọn cần căn cứ vào áp suất, nhiệt độ, môi chất và khả năng chuyển vị của từng cấu hình sản phẩm.

3.2. Đường ống nước nóng và hệ thống sưởi

Với hệ thống cấp nước nóng trung tâm và hệ thống sưởi, khớp nối giãn nở inox có thể giúp kiểm soát chuyển vị tại các vị trí được tính toán phù hợp, hạn chế tác động lên giá đỡ, điểm neo và thiết bị kết nối.

3.3. Hệ thống HVAC và đường ống công nghiệp

Trong các tòa nhà, công trình thương mại và nhà máy, khớp nối giãn nở inox được ứng dụng trong những hệ thống đường ống đáp ứng điều kiện làm việc của sản phẩm. TOZEN đề cập các ứng dụng như hệ thống hơi, nước ngưng, nước nóng, sưởi và điều hòa không khí. Việc lựa chọn cần dựa trên thông số vận hành và yêu cầu kỹ thuật thực tế của từng hệ thống.

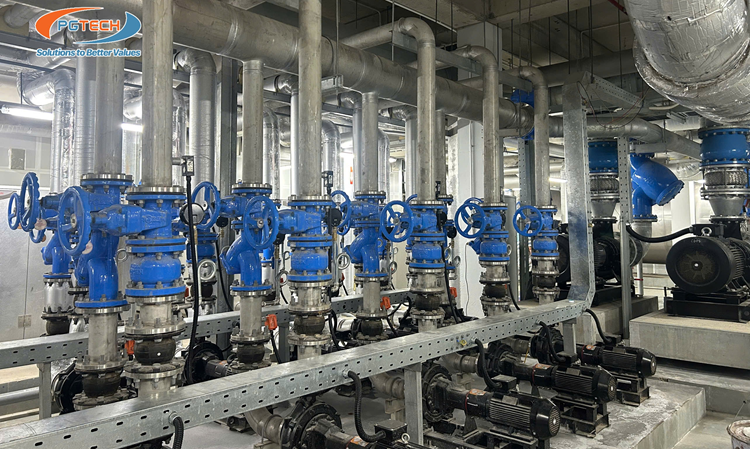

*Hình ảnh thực tế van công nghiệp và khớp nối mềm TOZEN tại phòng bơm của dự án Nam Phương Palace*

4. Khớp nối giãn nở inox khác gì khớp nối mềm cao su và ống mềm kim loại bện lưới inox?

Ba thiết bị này có thể cùng xuất hiện trong hệ thống đường ống nhưng không hoàn toàn thay thế cho nhau.

4.1. Khớp nối giãn nở inox

Khớp nối giãn nở inox sử dụng ống xếp kim loại để tiếp nhận chuyển vị của đường ống. Thiết bị thường được xem xét khi cần xử lý giãn nở nhiệt hoặc các chuyển động khác mà cấu hình sản phẩm được thiết kế để đáp ứng.

TOZEN có nhiều kiểu khớp nối giãn nở, gồm loại tự do theo trục, loại đa hướng có thanh giằng, loại có bản lề và loại có cơ cấu khớp vạn năng. Mỗi loại có khả năng chuyển động và yêu cầu bố trí hệ thống đỡ, neo giữ khác nhau.

4.2. Khớp nối mềm cao su

Khớp nối mềm cao su sử dụng thân cao su đàn hồi và thường được ứng dụng để hấp thụ rung động, tiếp nhận chuyển động của đường ống hoặc hỗ trợ bù chuyển vị trong giới hạn thiết kế.

Loại khớp nối này thường được xem xét trong các hệ thống cấp nước, HVAC và kết nối thiết bị như máy bơm. Tuy nhiên, khả năng chịu nhiệt, áp suất và mức tương thích với môi chất phải được kiểm tra theo đúng model; không nên mặc định khớp nối cao su phù hợp với mọi tuyến ống hơi hoặc nhiệt độ cao.

4.3. Ống mềm kim loại bện lưới inox

Ống mềm kim loại bện lưới inox chủ yếu được sử dụng ở những vị trí cần kết nối linh hoạt với thiết bị, hấp thụ rung động, giảm tiếng ồn hoặc bù sai lệch và chuyển động trong phạm vi cho phép.

Lớp bện kim loại bên ngoài có vai trò quan trọng trong việc hạn chế ống mềm bị kéo giãn quá mức dưới tác dụng của áp suất. Tuy nhiên, ống mềm kim loại và khớp nối giãn nở kim loại có cấu tạo, mục đích thiết kế và khả năng tiếp nhận chuyển vị khác nhau.

Vì vậy, lựa chọn giữa ba giải pháp phải dựa trên bài toán kỹ thuật thực tế thay vì chỉ so sánh vật liệu inox và cao su.

So sánh khớp nối mềm cao su và khớp nối mềm inox: sử dụng dòng khớp nối mềm nào cho phù hợp?

5. Kỹ sư cần kiểm tra gì khi lựa chọn khớp nối giãn nở inox?

5.1. Mức giãn nở và chuyển vị dự kiến

Trước tiên, cần xác định chiều dài tuyến ống, nhiệt độ thấp nhất và cao nhất, nhiệt độ tại thời điểm lắp đặt và đặc tính giãn nở của vật liệu. Từ đó, kỹ sư tính toán độ giãn nở hoặc co ngắn để xác định khả năng chuyển vị cần thiết của khớp nối.

Không nên chọn thiết bị chỉ theo đường kính danh nghĩa của đường ống. Một khớp nối đúng kích thước nhưng không đủ khả năng tiếp nhận chuyển vị vẫn có thể làm việc ngoài giới hạn thiết kế.

5.2. Áp suất, nhiệt độ và vật liệu

Khớp nối phải phù hợp với áp suất và nhiệt độ vận hành của hệ thống, bao gồm các điều kiện làm việc liên quan đã được xác định trong thiết kế.

TOZEN cho biết inox SUS304 là vật liệu thường được sử dụng để chế tạo ống xếp của khớp nối giãn nở. Các lựa chọn vật liệu khác như 316L hoặc 321 có thể được xem xét cho những ứng dụng đặc biệt.

Việc chọn vật liệu cần căn cứ vào môi chất, điều kiện ăn mòn và thông số của đúng model. Không nên mặc định rằng mọi khớp nối inox đều có cùng khả năng chịu nhiệt, chịu áp hoặc chống ăn mòn.

5.3. Loại khớp nối và hướng chuyển động

Cần xác định khớp nối phải tiếp nhận chuyển vị dọc trục, chuyển vị ngang hay chuyển vị góc, sau đó lựa chọn cấu hình tương ứng.

Ví dụ, khớp nối tự do theo trục được thiết kế chủ yếu để tiếp nhận chuyển động dọc trục. Trong khi đó, những cấu hình có bản lề hoặc khớp vạn năng có nguyên lý hạn chế và dẫn hướng chuyển động khác nhau.

Việc lựa chọn đúng loại giúp chuyển động xảy ra theo hướng dự kiến và tránh tạo ra tải trọng không mong muốn lên các bộ phận khác của đường ống.

5.4. Điểm neo, giá đỡ và dẫn hướng đường ống

Khớp nối giãn nở không thể hoạt động độc lập với hệ thống neo giữ. Khi đường ống chịu áp suất bên trong, lực đẩy do áp suất có thể tác động lên khớp nối và hệ thống đường ống.

Do đó, kỹ sư cần xem xét vị trí điểm neo, giá đỡ và bộ phận dẫn hướng để kiểm soát chuyển động theo thiết kế. Nếu hệ thống cố định không phù hợp, khớp nối có thể chịu tải vượt ngoài dự kiến dù bản thân thiết bị đã được lựa chọn đúng kích thước.

Với các cấu hình đặc biệt, chẳng hạn loại có thanh giằng, bản lề hoặc khớp vạn năng, việc lắp đặt phải tuân theo bản vẽ thiết kế và hướng dẫn của nhà sản xuất.

PGTECH cấp Khớp nối mềm inox 316 TOZEN cho dự án tại Hải Phòng — *PGTECH cấp Khớp nối mềm inox 316 của TOZEN cho dự án tại Hải Phòng trong năm 2024*

6. Những lỗi lắp đặt khớp nối giãn nở inox thường gặp

6.1. Không tính toán chiều dài lắp đặt

Chiều dài lắp đặt ảnh hưởng trực tiếp đến khả năng tiếp nhận chuyển vị của khớp nối. Nếu thiết bị bị kéo giãn hoặc nén quá mức ngay từ lúc lắp đặt, phần hành trình còn lại để hấp thụ chuyển động trong vận hành sẽ bị giảm.

TOZEN lưu ý tuổi thọ khớp nối có thể giảm nếu thiết bị bị kéo giãn hoặc nén quá mức. Vì vậy, cần xác định chiều dài lắp đặt dựa trên chuyển vị dự kiến và nhiệt độ thực tế tại thời điểm thi công.

6.2. Không tháo bu lông định vị sau khi hoàn tất lắp đặt

Một số khớp nối giãn nở được trang bị bu lông định vị để giữ thiết bị trong trạng thái phù hợp khi vận chuyển và lắp đặt. Theo hướng dẫn của TOZEN, cần giữ các bu lông này trong quá trình lắp đặt và chỉ tháo sau khi việc lắp đặt hoàn tất, hệ thống đường ống đã sẵn sàng vận hành theo chỉ dẫn của nhà sản xuất.

Nếu bu lông định vị vẫn còn khi hệ thống hoạt động, khớp nối có thể không thực hiện được chức năng chuyển động như thiết kế.

6.3. Lắp sai hướng hoặc sai cấu hình

Đối với những khớp nối có dấu chỉ hướng dòng chảy hoặc cơ cấu bản lề, khớp vạn năng, hướng lắp đặt phải tuân theo dấu chỉ thị và bản vẽ tương ứng.

Không nên xem các cấu hình khác nhau là có thể lắp thay thế tùy ý, vì hướng chuyển động của thiết bị có thể bị giới hạn bởi chính thiết kế của nó.

6.4. Làm hỏng ống xếp trong quá trình thi công

Ống xếp inox có thành mỏng và cần được bảo vệ khỏi va đập, vật sắc nhọn cũng như tia lửa phát sinh khi hàn hoặc mài gần vị trí lắp đặt.

TOZEN khuyến nghị bảo vệ khớp nối trong quá trình thi công và tránh để tia lửa hàn tiếp xúc trực tiếp với ống xếp. Các hư hỏng nhỏ trên thành kim loại có thể ảnh hưởng đến khả năng làm việc của thiết bị, vì vậy khâu kiểm tra trước và sau lắp đặt rất quan trọng.

7. Tình huống điển hình: Đường ống nước nóng trong công trình

Với một tuyến ống nước nóng kéo dài qua nhiều khu vực của tòa nhà, kỹ sư cần xác định độ giãn nở dự kiến khi nhiệt độ thay đổi, sau đó kiểm tra cách bố trí đường ống, các điểm neo và giá đỡ hiện hữu.

Dựa trên kết quả tính toán, giải pháp có thể bao gồm điều chỉnh tuyến ống, bổ sung điểm dẫn hướng hoặc lựa chọn khớp nối giãn nở inox phù hợp với hướng chuyển động, chiều dài lắp đặt và điều kiện vận hành. Hệ thống neo giữ cũng cần được thiết kế đồng bộ để kiểm soát tải trọng do áp suất và chuyển động nhiệt gây ra.

Điều quan trọng không phải là lắp càng nhiều khớp nối càng tốt, mà là xác định đúng vị trí cần tiếp nhận chuyển vị và phối hợp khớp nối với toàn bộ hệ thống đường ống.

8. Giải pháp khớp nối giãn nở inox TOZEN tại Việt Nam

TOZEN cung cấp các dòng khớp nối giãn nở inox và ống mềm kim loại cho những ứng dụng đường ống cần xử lý chuyển vị, giãn nở nhiệt hoặc rung động theo yêu cầu thiết kế.

Danh mục khớp nối giãn nở kim loại của TOZEN có các cấu hình được thiết kế cho những dạng chuyển động khác nhau. Vật liệu ống xếp phổ biến là SUS304, trong khi các lựa chọn như 316L và 321 có thể được xem xét cho những điều kiện ứng dụng đặc biệt.

Đối với mỗi dự án, việc lựa chọn không nên chỉ dừng ở đường kính kết nối. Các yếu tố cần xem xét đồng thời bao gồm áp suất, nhiệt độ, môi chất, độ giãn nở dự kiến, loại chuyển vị, chiều dài lắp đặt và phương án neo giữ đường ống.

PGTECH cung cấp giải pháp khớp nối và thiết bị TOZEN cho các hệ thống HVAC, cấp thoát nước và đường ống công nghiệp tại Việt Nam. Trên cơ sở điều kiện vận hành và yêu cầu thiết kế, PGTECH hỗ trợ tư vấn lựa chọn giải pháp phù hợp cho từng ứng dụng.

Kết luận

Khớp nối giãn nở inox là một thành phần quan trọng trong những hệ thống đường ống cần kiểm soát giãn nở nhiệt và chuyển vị. Khi được lựa chọn và lắp đặt đúng, thiết bị giúp tiếp nhận chuyển động trong giới hạn thiết kế, góp phần hạn chế tải trọng ngoài ý muốn lên đường ống, giá đỡ và các điểm kết nối.

Để đạt hiệu quả, kỹ sư cần xem xét đồng thời độ giãn nở dự kiến, áp suất, nhiệt độ, vật liệu, hướng chuyển động, chiều dài lắp đặt và hệ thống neo giữ. Khớp nối giãn nở inox, khớp nối mềm cao su và ống mềm kim loại bện lưới inox có chức năng khác nhau, vì vậy không nên lựa chọn thay thế cho nhau chỉ dựa trên hình dáng hoặc vật liệu.

Với các giải pháp khớp nối giãn nở inox TOZEN, việc phối hợp đúng giữa thiết bị và thiết kế đường ống là cơ sở để hệ thống vận hành an toàn, ổn định và đáp ứng yêu cầu sử dụng lâu dài.
