Hướng dẫn lắp đặt Van trộn nhiệt độ Thermostatic Mixing Valves

15/04/2025

PGTECH là nhà cung cấp Giải pháp lý tưởng cho hệ thống cấp nước nóng công suất lớn như dòng van trộn nhiệt độ Intamix Pro đến từ thương hiệu INTA Anh Quốc. Dòng van trộn nhiệt độ này được thiết kế chuyên biệt cho các ứng dụng yêu cầu lưu lượng nước lớn tại đầu ra như cụm vòi sen tập trung (shower blocks) và hệ thống trộn trung tâm (centralised mixing). Với khả năng duy trì nhiệt độ nước ổn định ngay cả khi lưu lượng và áp lực nguồn thay đổi, Intamix Pro là lựa chọn lý tưởng cho các công trình khách sạn, khu nghỉ dưỡng, bệnh viện, trường học và nhà máy công nghiệp. Việc lựa chọn được đúng chiếc van trộn nhiệt độ, hay còn gọi là van trộn nóng lạnh, và lắp đặt đúng cách sẽ giúp chủ đầu tư tiết kiệm được chi phí và giảm được chi phí bảo trì hiệu quả. Hãy cùng chúng tôi tìm hiểu kỹ hơn về dòng van trộn nhiệt độ chất lượng cao của INTA Anh Quốc - Intamix Pro và tham khảo hướng dẫn lắp đặt, vận hành và bảo trì dòng van trộn nhiệt cao cấp này.

Hình ảnh lắp đặt thực tế van trộn nhiệt độ nước nóng trung tâm tại dự án Làng Nhiệt Đới, Phú Quốc

1. Giới thiệu Van Trộn Nhiệt Độ (TMV) INTA – Anh Quốc

Van trộn nhiệt độ (Thermostatic Mixing Valve – TMV) hay van trộn nóng lạnh là thiết bị thiết yếu trong các hệ thống cấp nước nóng sinh hoạt, có nhiệm vụ duy trì nhiệt độ nước đầu ra ổn định ở mức cài đặt, ngay cả khi áp suất, nhiệt độ nguồn nước nóng/lạnh đầu vào hoặc lưu lượng sử dụng thay đổi.

Intamix Pro – dòng van trộn nhiệt độ cao cấp do INTA (Vương quốc Anh) sản xuất – được thiết kế đặc biệt cho các ứng dụng cần lưu lượng nước lớn và phân phối đến nhiều điểm đầu ra cùng lúc, điển hình như: hệ thống phòng tắm tập thể, khối vệ sinh công cộng, trạm trộn trung tâm,… hay hệ nước nóng trung tâm của các khách sạn, resort cao cấp, tòa nhà thương mại. Sản phẩm đảm bảo khả năng kiểm soát nhiệt độ chính xác và ổn định, ngay cả khi có sự dao động lớn về lưu lượng nước sử dụng.

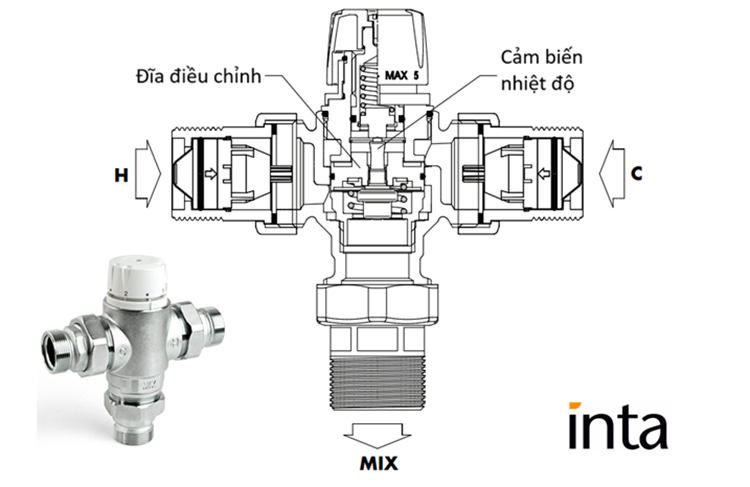

Cấu tạo van trộn nhiệt độ INTAMIX PRO — *Cấu tạo van trộn nhiệt độ Intamix Pro*

Nhằm tăng độ bền và hạn chế nguy cơ đóng cặn canxi – đặc biệt tại những khu vực có nước cứng – nhà sản xuất khuyến nghị lắp đặt kèm thiết bị xử lý nước cứng như ActivFlo hoặc ActivFlo Lite.

Các dòng van trộn nhiệt Intamix Pro có các kích cỡ nối ren ngoài từ DN15, DN20, DN25, DN32, DN40 và DN50; với lựa chọn loại có sẵn van một chiều và lưới lọc (đối với DN15 đến DN32) hoặc không có sẵn phụ kiện (đối với DN40 và DN50).

Thông số kỹ thuật:

Dải nhiệt độ cài đặt: 30 – 65°C
Áp suất làm việc tối đa (tĩnh): 10 bar
Áp suất làm việc tối đa (động): 5 bar
Áp suất làm việc tối thiểu: 0.2 bar
Nhiệt độ nước đầu vào tối đa: 90°C
Tỷ lệ chênh lệch tối đa giữa đầu vào nước nóng/lạnh: 2:1
Độ chính xác nhiệt độ: ±2°C

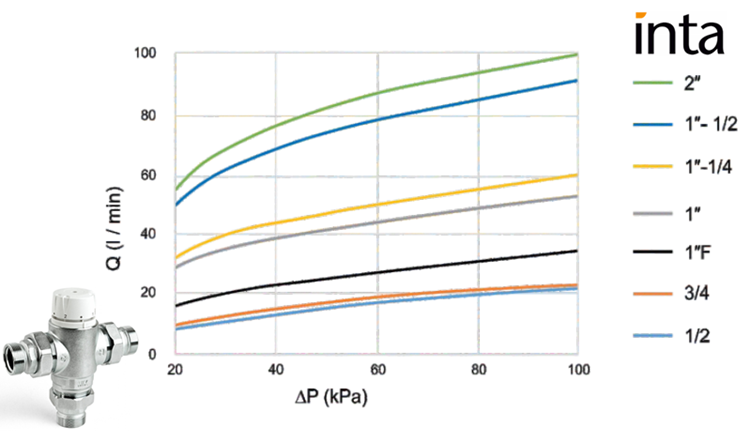

Biểu đồ lưu lượng theo các kích cỡ Van trộn nhiệt độ INTAMIX Pro — *Biểu đồ lưu lượng theo kích cỡ Van trộn nhiệt độ Intamix Pro*

2. Hướng dẫn lắp đặt van trộn nhiệt độ Thermostatic Mixing Valves

Để đảm bảo van trộn nhiệt độ Intamix Pro hoạt động chính xác và an toàn cho người sử dụng, việc lắp đặt, vận hành và bảo trì phải được thực hiện đúng theo hướng dẫn trong tài liệu kỹ thuật kèm theo sản phẩm. Nếu lắp đặt không đúng cách, van có thể không hoạt động hiệu quả và gây nguy hiểm cho người dùng.

Yêu cầu trước khi lắp đặt:

Kiểm tra hệ thống cấp nước để đảm bảo các điều kiện vận hành nằm trong phạm vi cho phép của van, bao gồm: nhiệt độ nước cấp, áp lực và lưu lượng dòng chảy.
Toàn bộ hệ thống đường ống cần được xả sạch để loại bỏ bụi bẩn, mảnh vụn hoặc cặn lắng có thể hình thành trong quá trình thi công lắp đặt. Những yếu tố này có thể ảnh hưởng nghiêm trọng đến hiệu suất hoạt động và hiệu lực bảo hành của sản phẩm.
Việc lắp bộ lọc tại đầu vào (từ nguồn nước chính) với công suất phù hợp là điều luôn được khuyến nghị để bảo vệ van.
Trong trường hợp nước đầu vào có tính ăn mòn cao, cần có biện pháp xử lý nước phù hợp trước khi cấp vào van trộn nhiệt độ, tuân thủ theo các quy định và tiêu chuẩn hiện hành.

Yêu cầu về lắp đặt:

Van trộn nhiệt độ Intamix Pro phải được lắp đặt tuân thủ nghiêm ngặt theo Quy định về hệ thống cấp nước (Water Supply - Water Fittings Regulations) năm 1999 của Anh, cùng với các quy định của cơ quan quản lý địa phương và sơ đồ kỹ thuật trong hướng dẫn lắp đặt đi kèm sản phẩm.
Van trộn nhiệt Intamix Pro có thể lắp đặt ở bất kỳ hướng nào: ngang hoặc dọc, tùy theo điều kiện thi công thực tế.
Trên thân van có ký hiệu rõ ràng để định hướng kết nối:
- ‘H’: Đầu vào nước nóng
- ‘C’: Đầu vào nước lạnh
- ‘MIX’: Đầu ra nước trộn

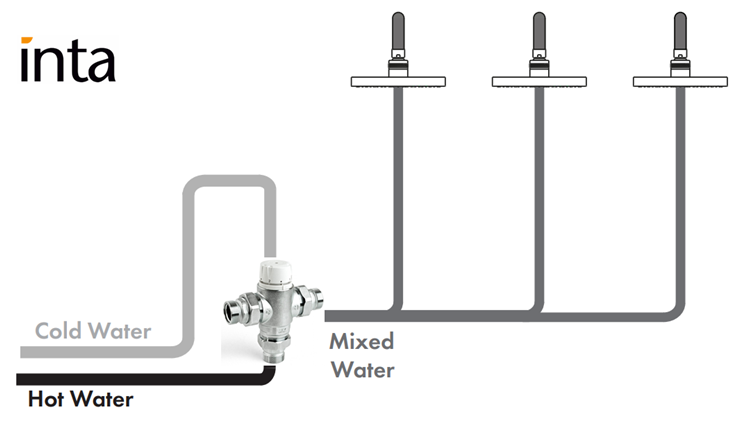

*Mô phỏng sơ đồ lắp đặt Van trộn nhiệt độ Intamix Pro*

Lưu ý quan trọng:

Cần đảm bảo khu vực lắp đặt luôn thông thoáng và dễ tiếp cận để phục vụ công tác kiểm tra, bảo trì hoặc tháo lắp khi cần thiết.
Đường ống nối đến hoặc đi từ van không được sử dụng để đỡ trọng lượng của van, trừ khi đã có giá đỡ hoặc kết cấu hỗ trợ chuyên dụng đi kèm.

3. Hướng dẫn vận hành van trộn nhiệt độ và kiểm tra ban đầu (Commissioning)

Sau khi lắp đặt hoàn tất, van trộn nhiệt độ Intamix Pro cần được kiểm tra và vận hành theo đúng hướng dẫn dưới đây, đồng thời tuân thủ các tiêu chuẩn kỹ thuật và quy chuẩn hiện hành có liên quan.

Các bước vận hành và kiểm tra van trộn nhiệt độ, van trộn nóng lạnh:

Đảm bảo hệ thống sạch sẽ: Trước khi tiến hành vận hành, cần kiểm tra lại toàn bộ hệ thống để chắc chắn rằng không còn bụi bẩn, cặn lắng hoặc mảnh vụn tồn đọng trong đường ống, tránh ảnh hưởng đến hiệu suất và độ chính xác của van.
Sử dụng thiết bị đo nhiệt độ chuẩn: Quá trình hiệu chỉnh nên được thực hiện bằng nhiệt kế kỹ thuật số đã hiệu chuẩn, đảm bảo độ chính xác trong quá trình kiểm tra nhiệt độ nước trộn đầu ra.
Cài đặt nhiệt độ xả tối đa phù hợp: Nhiệt độ nước đầu ra cần được thiết lập sao cho phù hợp với điều kiện thực tế, đặc biệt trong trường hợp có nhiều người sử dụng đồng thời. Cần để hệ thống vận hành ổn định trong vài phút trước khi đo và hiệu chỉnh nhiệt độ.
Điều chỉnh nhiệt độ bằng núm chỉnh: Sử dụng núm điều chỉnh tích hợp trên thân van để tăng hoặc giảm nhiệt độ nước trộn theo nhu cầu. Quá trình này cần được thực hiện từ từ và đo kiểm sau mỗi điều chỉnh để đạt được mức nhiệt độ mong muốn một cách chính xác.

4. Hướng dẫn cài đặt nhiệt độ van trộn nhiệt INTA

Nhiệt độ nước trộn đầu ra của van Intamix Pro được điều chỉnh thông qua núm xoay điều chỉnh có thang chia độ, nằm ở phía trên thân van. Việc thiết lập nhiệt độ cần được thực hiện đúng kỹ thuật để đảm bảo độ chính xác và an toàn khi sử dụng.

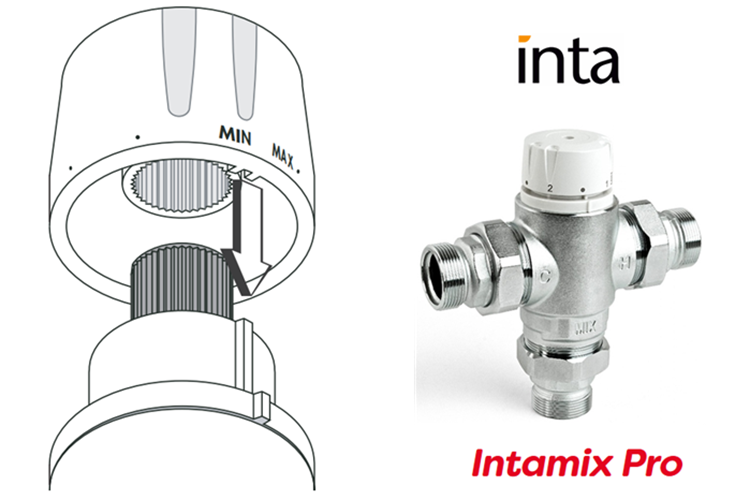

Hướng dẫn cài đặt nhiệt độ van trộn nhiệt Intamix Pro — *Cài đặt nhiệt độ van trộn nhiệt Intamix Pro được thực hiện dễ dàng thông qua núm điều chỉnh*

Các bước cài đặt nhiệt độ:

Tháo núm điều chỉnh: Dùng tuốc-nơ-vít phù hợp để nới lỏng và tháo vít giữ núm điều chỉnh trên đỉnh van.
Xác định điểm định vị: Ghi nhớ vị trí gờ (lug) trên thân van và rãnh khớp tương ứng bên trong núm điều chỉnh – đây là điểm định vị khi lắp lại núm để tránh sai lệch.
Điều chỉnh nhiệt độ:
- Lắp tạm thời núm điều chỉnh vào phần trục có rãnh (splined section) của van.
- Xoay trục điều chỉnh để thay đổi nhiệt độ nước trộn đầu ra:
  - Xoay ngược chiều kim đồng hồ (anti-clockwise) để tăng nhiệt độ.
  - Xoay theo chiều kim đồng hồ (clockwise) để giảm nhiệt độ.
Chờ ổn định nhiệt độ: Đợi khoảng 60 giây để nhiệt độ nước đầu ra tại điểm sử dụng ổn định, sau đó đo lại nhiệt độ bằng thiết bị đo chính xác.
- Nếu chưa đạt nhiệt độ mong muốn, lặp lại thao tác điều chỉnh cho đến khi đạt được giá trị yêu cầu.
Kiểm tra lần cuối: Xác nhận rằng nhiệt độ nước tuần hoàn đã ổn định và không có dao động lớn, đảm bảo van đã được cài đặt chính xác và sẵn sàng đưa vào sử dụng.

5. Khóa nhiệt độ cài sẵn (Preset Locking)

Để tránh việc điều chỉnh sai lệch ngoài ý muốn, van trộn nhiệt độ Intamix Pro cho phép khóa nhiệt độ sau khi cài đặt. Các bước thực hiện như sau:

Cài đặt nhiệt độ mong muốn bằng cách xoay núm điều chỉnh theo hướng dẫn ở phần trước.
Tháo vít giữ trên núm điều chỉnh bằng tuốc-nơ-vít phù hợp.
Tháo núm điều chỉnh ra khỏi trục van bằng cách kéo nhẹ ra ngoài.
Lắp lại núm điều chỉnh sao cho rãnh bên trong núm khớp với chỉ báo vị trí (position indicator) trên khung gắn núm.
Cố định lại vít giữ, đảm bảo núm đã được gắn chắc chắn ở vị trí khóa.

Khi đã được khóa, núm điều chỉnh không thể xoay tự do, đảm bảo nhiệt độ đầu ra được duy trì ổn định và an toàn trong suốt quá trình sử dụng.

Hướng dẫn lựa chọn van trộn nhiệt độ lắp cho trục trung tâm nhánh chính, lưu lượng nước lớn

6. Bảo trì định kỳ (Maintenance)

Trong quá trình sử dụng, cần thực hiện kiểm tra định kỳ để theo dõi hiệu suất hoạt động của van trộn nhiệt độ (TMV – Thermostatic Mixing Valve). Sự suy giảm hiệu suất có thể là dấu hiệu cho thấy van hoặc hệ thống cấp nước cần được bảo trì.

Kiểm tra hiệu suất định kỳ:

Nếu trong quá trình kiểm tra phát hiện nhiệt độ nước trộn đầu ra thay đổi đáng kể so với lần kiểm tra trước, cần xem xét lại toàn bộ hệ thống theo các hướng dẫn trong mục Lắp đặt (Installation) và Vận hành ban đầu (Commissioning), đồng thời tiến hành bảo trì ngay.
Để duy trì hiệu suất tối ưu, nhà sản xuất INTA khuyến nghị kiểm tra định kỳ 12 tháng/lần, hoặc thường xuyên hơn nếu hệ thống hoạt động trong điều kiện khắc nghiệt (nước cứng, lưu lượng lớn, môi trường ô nhiễm…).

Nội dung bảo trì bao gồm:

Kiểm tra và vệ sinh bộ lọc của hệ thống: Làm sạch các bộ lọc trong hệ thống để đảm bảo không bị nghẽn bởi cặn bẩn, rỉ sét hoặc dị vật, giúp nước cấp vào van luôn sạch và ổn định.
Kiểm tra van một chiều ở đầu vào: Đảm bảo các van một chiều (non-return valves) lắp trước van trộn hoạt động đúng chức năng, không bị rò rỉ hoặc kẹt do bụi bẩn tích tụ. Van một chiều hỏng có thể khiến nước nóng/lạnh chảy ngược gây mất cân bằng nhiệt độ.
Tẩy cặn canxi (nếu có): Trường hợp nước cấp là nước cứng, cần kiểm tra cặn canxi bám bên trong van. Có thể ngâm các linh kiện vào dung dịch tẩy cặn chuyên dụng để làm sạch mà không gây ăn mòn vật liệu.
Kiểm tra lại nhiệt độ nước trộn đầu ra: Sau khi hoàn tất bảo trì, tiến hành kiểm tra nhiệt độ nước trộn đầu ra bằng nhiệt kế kỹ thuật số theo đúng quy trình đã hướng dẫn tại phần Vận hành ban đầu (Commissioning) để đảm bảo van vẫn duy trì nhiệt độ chính xác.

✅ Lưu ý: Việc bảo trì định kỳ không chỉ giúp kéo dài tuổi thọ sản phẩm mà còn đảm bảo an toàn cho người sử dụng và giảm thiểu rủi ro hỏng hóc bất ngờ trong hệ thống cấp nước nóng – lạnh.

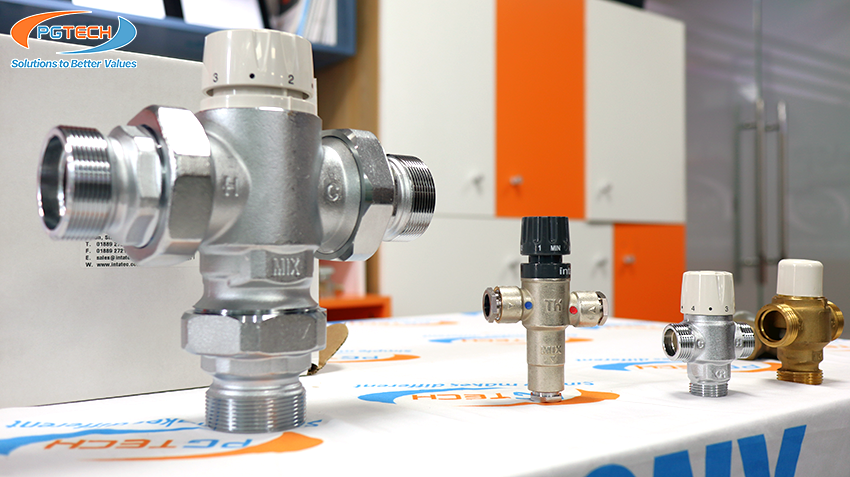

Van trộn nhiệt độ nước nóng trung tâm INTA — *PGTECH phân phối các dòng Van trộn nhiệt độ nước nóng trung tâm của INTA*

7. Hướng dẫn xử lý sự cố van trộn nhiệt độ INTA

Trong quá trình sử dụng, nếu phát sinh sự cố với van trộn nhiệt độ Intamix Pro, người vận hành có thể tham khảo bảng phân tích dưới đây để nhận biết nguyên nhân và có biện pháp xử lý phù hợp.

1. Nước nóng xuất hiện ở đầu ra nước lạnh

Nguyên nhân có thể:

Van một chiều bị kẹt hoặc không hoạt động đúng → Kiểm tra lại vị trí và tình trạng hoạt động của van một chiều.
Van một chiều chưa được lắp đặt → Lắp bổ sung đúng kỹ thuật.
Áp lực nước nóng và lạnh không cân bằng → Kiểm tra lại hệ thống cấp nước và điều chỉnh áp lực.

2. Nhiệt độ nước trộn không ổn định, dao động liên tục

Nguyên nhân có thể:

Nhiệt độ nguồn nước cấp vào van không ổn định → Kiểm tra hệ thống gia nhiệt hoặc cấp lạnh.
Lưu lượng nước cấp không đủ tại các đầu vào → Kiểm tra đường ống và van khóa đầu nguồn.
Van chưa được vận hành/hiệu chỉnh đúng quy trình ban đầu → Thực hiện lại bước “Vận hành ban đầu (Commissioning)”.

3. Lưu lượng nước ra bất thường, lúc mạnh lúc yếu

Nguyên nhân có thể:

Hệ thống không đủ lưu lượng nước cấp tổng thể → Kiểm tra áp lực và công suất nguồn nước.
Áp lực hoặc nhiệt độ nguồn nước thay đổi đột ngột → Lắp đặt bộ ổn định áp lực nếu cần.
Hệ thống có nhiều điểm lấy nước đồng thời → Cân nhắc bố trí lại hệ thống hoặc tăng cấp nguồn.

4. Không có nước hoặc nước ra yếu từ van trộn nhiệt

Nguyên nhân có thể:

Bộ lọc đầu vào bị tắc → Tháo lọc và vệ sinh sạch sẽ.
Áp lực cấp nước quá thấp → Kiểm tra và tăng áp lực hệ thống nếu cần.
Dị vật làm kẹt bên trong van → Tháo van kiểm tra, loại bỏ cặn bẩn/dị vật.
Van cần được bảo trì → Thực hiện bảo trì theo hướng dẫn mục Bảo trì định kỳ (Maintenance).

🔧 Ghi chú quan trọng: Nếu sau khi kiểm tra và xử lý theo các bước trên mà sự cố vẫn tiếp diễn, vui lòng liên hệ với bộ phận kỹ thuật của PGTECH - nhà phân phối của INTA – Anh Quốc để được hỗ trợ chuyên sâu.

8. Kết luận

Sở hữu nhiều ưu điểm nổi bật như bảo vệ nhiệt độ an toàn, đầu van chống va đập mạnh, cấu trúc lõi nhiệt một khối bền bỉ, khả năng hoạt động với áp suất thấp nhưng lưu lượng cao, cùng độ ổn định nhiệt ±2°C, van trộn nóng lạnh, van trộn nhiệt độ Intamix Pro không chỉ mang đến hiệu suất vượt trội mà còn đảm bảo độ an toàn tuyệt đối cho người sử dụng. Hiện sản phẩm đang được PGTECH – Nhà phân phối thiết bị cấp nước & HVAC hàng đầu tại Việt Nam – nhập khẩu và phân phối chính hãng, với đầy đủ các kích thước và dịch vụ hỗ trợ kỹ thuật chuyên sâu.
