Heat Pump 4 Pipe là gì? Khi nào nên sử dụng hệ thống 4 ống trong HVAC?

24/09/2026

Trong nhiều công trình hiện đại, nhu cầu làm lạnh và gia nhiệt có thể xuất hiện đồng thời. Một khu vực cần cooling trong khi khu vực khác cần heating, hoặc công trình vừa cần nước lạnh cho điều hòa vừa cần nước nóng cho sinh hoạt. Đây là bài toán mà cấu hình HVAC truyền thống không phải lúc nào cũng xử lý linh hoạt.

Hệ thống 2 Pipe có cấu trúc đơn giản và phù hợp với những công trình có profile tải tương đối rõ ràng, nhưng khả năng đáp ứng đồng thời heating và cooling bị giới hạn tùy cấu hình. Trong khi đó, Heat Pump 4 Pipe sử dụng các mạch nước nóng và nước lạnh độc lập, cho phép hệ thống phục vụ những nhu cầu nhiệt khác nhau cùng thời điểm.

Tuy nhiên, 4 Pipe không mặc nhiên đồng nghĩa với tiết kiệm năng lượng hay hiệu quả đầu tư cao hơn. Giá trị của cấu hình này phụ thuộc vào profile tải, mức độ đồng thời của heating và cooling, số giờ vận hành và khả năng tận dụng Heat Recovery.

Với vai trò là đơn vị cung cấp giải pháp HVAC và heat pump Enerblue tại Việt Nam, PGTECH tập trung tư vấn lựa chọn cấu hình phù hợp dựa trên nhu cầu tải, hiệu quả năng lượng và mục tiêu đầu tư của từng công trình.

Vậy khi nào Heat Pump 4 Pipe thực sự phù hợp với một công trình?

*Giải pháp Enerblue bơm nhiệt PALLADIUM 4P kết hợp môi chất R290 và cấu hình 4 Pipe cho hiệu suất HVAC linh hoạt*

Heat Pump 4 Pipe Là Gì?

Trước hết cần phân biệt giữa hệ thống phân phối 4 Pipe và heat pump 4 Pipe.

Trong hệ thống hydronic 4 Pipe, nước nóng và nước lạnh được phân phối qua hai cặp đường ống cấp – hồi riêng biệt. Một mạch phục vụ heating, một mạch phục vụ cooling. Nhờ đó, các khu vực trong công trình có thể nhận nước nóng hoặc nước lạnh theo nhu cầu mà không phải chờ hệ thống chuyển đổi giữa mùa hè và mùa đông. ASHRAE ghi nhận hệ thống 4 Pipe có ưu điểm về khả năng cung cấp heating và cooling quanh năm, đồng thời cho phép kiểm soát các tải độc lập hơn so với hệ thống 2 Pipe.

Khi kết hợp với một heat pump 4 Pipe hoặc multi-pipe heat pump, bản thân thiết bị có thể được thiết kế với các mạch nhiệt riêng để tạo nước lạnh và nước nóng. Trong chế độ phù hợp, thiết bị có thể đáp ứng hai nhu cầu đồng thời, thay vì chỉ hoạt động như một heat pump đảo chiều thông thường.

Điểm quan trọng ở đây không nằm ở việc “có thêm hai đường ống”, mà nằm ở khả năng tách biệt và điều khiển độc lập tải heating và cooling.

Vì Sao Công Trình Có Thể Cần Heating Và Cooling Cùng Lúc?

Nhu cầu heating và cooling đồng thời xuất hiện khá phổ biến trong các công trình có nhiều khu vực và chức năng sử dụng. Tải nhiệt có thể thay đổi theo hướng công trình, mức độ tiếp xúc với ánh nắng, mật độ người, thiết bị và thời điểm vận hành. Vì vậy, không phải lúc nào công trình cũng chỉ làm lạnh vào mùa hè và sưởi ấm vào mùa đông.

Khách sạn, resort và các công trình dịch vụ là ví dụ điển hình. Một số khu vực có thể cần cooling trong khi khu vực khác cần bổ sung nhiệt; đồng thời công trình còn có nhu cầu nước nóng sinh hoạt, gia nhiệt hồ bơi hoặc các tải nhiệt khác.

Tại bệnh viện, nhiều khu vực chức năng có yêu cầu nhiệt độ khác nhau và vận hành trong thời gian dài. Với văn phòng và công trình mixed-use, sự khác biệt giữa các zone cũng có thể tạo ra tải heating và cooling đồng thời, đặc biệt trong các mùa chuyển tiếp.

Trong những trường hợp này, hệ thống 2 Pipe với cơ chế chuyển đổi heating/cooling có thể hạn chế khả năng đáp ứng độc lập các tải. Cấu hình 4 Pipe sử dụng riêng mạch nước nóng và nước lạnh, cho phép các khu vực nhận nguồn nhiệt phù hợp với nhu cầu mà không cần chuyển đổi toàn bộ hệ thống.

Góc nhìn kỹ sư: Giá trị của 4 Pipe không nằm đơn thuần ở việc công trình có cả heating và cooling, mà ở mức độ hai loại tải xuất hiện đồng thời và thời gian duy trì. Đây là cơ sở quan trọng để đánh giá hiệu quả năng lượng và hiệu quả đầu tư của hệ thống.

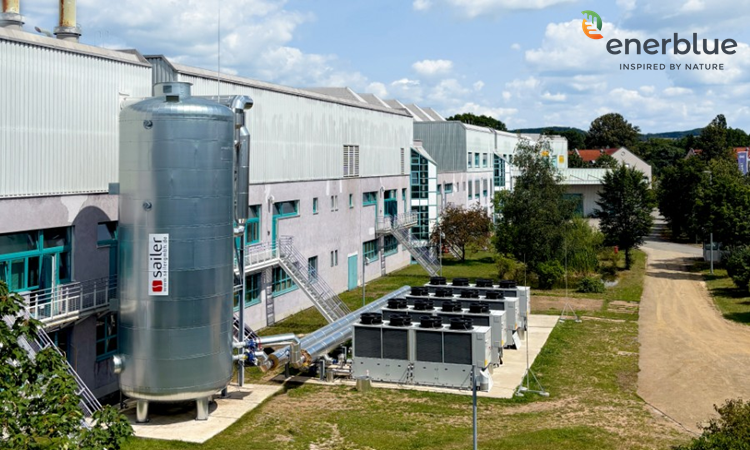

*Giải pháp bơm nhiệt Enerblue được lắp đặt cho nhà máy công nghiệp tại Đức*

Heat Pump 4 Pipe Hoạt Động Như Thế Nào?

Với hệ thống 2 Pipe thông thường, một cặp đường ống sẽ đưa nước tới các thiết bị đầu cuối. Hệ thống có thể hoạt động ở chế độ nước lạnh hoặc nước nóng tùy cấu hình và chiến lược điều khiển. Đây là mô hình tương đối đơn giản và có chi phí đầu tư ban đầu thấp hơn, nhưng không được thiết kế để cung cấp heating và cooling đồng thời trên cùng hệ thống phân phối.

Trong cấu hình 4 Pipe, hệ thống có:

Mạch nước lạnh: Nước lạnh cấp → tải cooling → nước hồi
Mạch nước nóng: Nước nóng cấp → tải heating → nước hồi

Hai mạch được duy trì độc lập, cho phép các khu vực khác nhau nhận đúng loại nước cần thiết.

Khi thiết bị trung tâm là heat pump 4 Pipe, hệ thống có thể tạo nước lạnh và nước nóng đồng thời. Khi có cả hai tải, phần nhiệt được giải phóng ở phía cooling có thể được tận dụng trong chu trình để phục vụ phía heating. Nói cách khác, thay vì chỉ nhìn heat pump như một thiết bị “tạo lạnh” hoặc “tạo nóng”, hệ thống có thể khai thác mối quan hệ giữa hai tải để sử dụng năng lượng hiệu quả hơn. Các hệ thống multi-pipe được thiết kế cho chế độ đồng thời heating/cooling thường khai thác nguyên lý này để thu hồi nhiệt từ phía làm lạnh.

Đây là điểm cần phân biệt rõ: 4 Pipe không tự động đồng nghĩa với Heat Recovery. 4 Pipe là cấu hình phân phối và điều khiển cho phép heating và cooling độc lập; còn khả năng thu hồi nhiệt phụ thuộc vào thiết kế của thiết bị và chế độ vận hành cụ thể.

Heat Pump 4 Pipe Khác Gì So Với Hệ Thống 2 Pipe?

Sự khác biệt cốt lõi giữa hai cấu hình nằm ở khả năng cung cấp và điều khiển heating, cooling độc lập. Hệ thống 2 Pipe có cấu trúc đơn giản hơn và phù hợp với những công trình có nhu cầu nhiệt tương đối đơn giản, trong khi 4 Pipe được thiết kế để phục vụ các tải heating và cooling đồng thời.

Tiêu chí	Hệ thống 2 Pipe	Hệ thống 4 Pipe
Nước lạnh	Có	Có
Nước nóng	Có	Có
Cấp nóng/lạnh đồng thời	Bị giới hạn bởi cấu hình changeover	Có thể thực hiện
Điều khiển các zone độc lập	Hạn chế hơn	Linh hoạt hơn
Chuyển đổi mùa heating/cooling	Thường cần	Không cần theo cùng cách changeover
Chi phí đầu tư ban đầu	Thấp hơn	Thường cao hơn
Phù hợp với tải phức tạp	Hạn chế hơn	Phù hợp hơn
Khả năng khai thác Heat Recovery	Tùy hệ thống	Thuận lợi khi kết hợp thiết bị phù hợp

Hệ thống 4 Pipe có chi phí đầu tư và mức độ phức tạp cao hơn, nhưng đổi lại mang lại sự linh hoạt khi công trình có nhiều zone với yêu cầu nhiệt khác nhau hoặc xuất hiện tải heating và cooling đồng thời. Vì vậy, lựa chọn giữa 2 Pipe và 4 Pipe cần dựa trên profile tải và mục tiêu vận hành thực tế của từng dự án.

Hiệu Quả Năng Lượng Của Heat Pump 4 Pipe Đến Từ Đâu?

Giá trị về hiệu quả năng lượng của Heat Pump 4 Pipe không nằm đơn thuần ở việc hệ thống có thêm một mạch nước nóng, mà ở khả năng đáp ứng đồng thời các tải heating và cooling và tận dụng sự trao đổi năng lượng giữa hai phía.

Trong một công trình có nhu cầu làm lạnh và gia nhiệt cùng thời điểm, hệ thống thông thường có thể phải sử dụng các thiết bị riêng biệt cho từng nhiệm vụ. Với heat pump 4 Pipe được thiết kế cho vận hành đồng thời và có khả năng thu hồi nhiệt, phần nhiệt phát sinh từ quá trình làm lạnh có thể được tận dụng để phục vụ tải heating hoặc nước nóng thay vì thải bỏ.

Cơ chế này giúp giảm lượng năng lượng cần cung cấp từ các nguồn gia nhiệt bổ sung. Hiệu quả càng rõ khi công trình có tải lạnh và tải nhiệt xuất hiện đồng thời trong nhiều giờ vận hành, bởi nguồn nhiệt thu hồi có nhiều cơ hội được sử dụng.

Tuy nhiên, cần phân biệt giữa hiệu suất của thiết bị và hiệu quả năng lượng của toàn hệ thống. Một heat pump có COP cao chưa chắc mang lại hiệu quả tổng thể nếu profile tải không phù hợp hoặc phần nhiệt có thể thu hồi không được sử dụng hiệu quả.

Vì vậy, khi đánh giá Heat Pump 4 Pipe, cần xem xét đồng thời công suất heating và cooling, nhiệt độ nước yêu cầu, thời gian vận hành và mức độ đồng thời của hai loại tải. Đây là cơ sở để xác định khả năng tiết kiệm năng lượng thực tế của giải pháp.

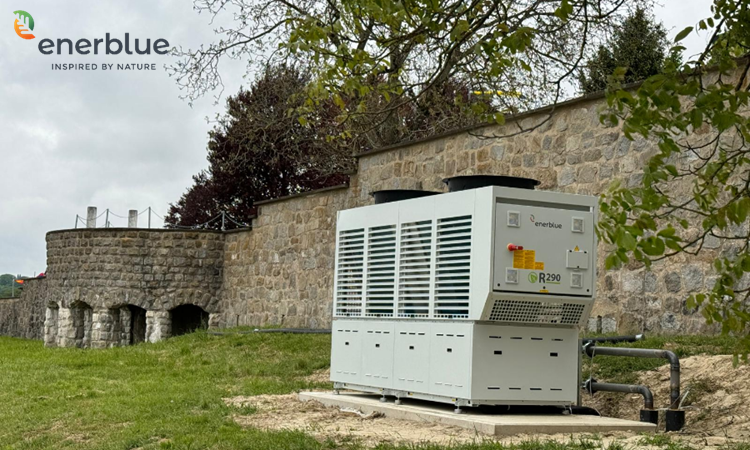

*Giải pháp Palladium Heat pump lắp đặt cho công trình lịch sử tại miền Bắc nước Áo (Austria)*

Khi Nào Heat Pump 4 Pipe Mang Lại Hiệu Quả Đầu Tư?

So với hệ thống 2 Pipe, cấu hình 4 Pipe thường có chi phí đầu tư và mức độ phức tạp cao hơn do sử dụng các mạch nước nóng và nước lạnh độc lập, đồng thời đòi hỏi hệ thống phân phối và điều khiển phù hợp. Vì vậy, hiệu quả đầu tư không nên được đánh giá chỉ bằng giá thiết bị ban đầu mà cần xem xét tổng chi phí trong suốt vòng đời công trình.

Heat Pump 4 Pipe có cơ sở kinh tế rõ hơn khi công trình thường xuyên xuất hiện heating và cooling đồng thời, có nhiều zone với yêu cầu nhiệt khác nhau và vận hành trong thời gian dài. Khi đó, khả năng đáp ứng độc lập hai loại tải và tận dụng Heat Recovery có thể giúp giảm nhu cầu sử dụng các nguồn gia nhiệt riêng biệt, từ đó tạo thêm giá trị về chi phí vận hành.

Ngược lại, nếu heating và cooling hiếm khi xảy ra cùng lúc, nhu cầu nhiệt thấp hoặc công trình hoạt động trong thời gian ngắn, phần lợi ích thu được có thể không đủ để bù cho khoản đầu tư bổ sung.

Do đó, trước khi lựa chọn 4 Pipe, nên thực hiện phân tích profile tải theo giờ, số giờ vận hành, năng lượng có thể thu hồi và chi phí năng lượng thay thế. Thời gian hoàn vốn, OPEX và tổng chi phí vòng đời sẽ là những chỉ tiêu quan trọng để so sánh với phương án HVAC đơn giản hơn.

Góc nhìn đầu tư: 4 Pipe không phải lựa chọn để giảm CAPEX, mà là cấu hình cần được xem xét khi giá trị năng lượng thu hồi và sự linh hoạt trong vận hành đủ lớn để tạo hiệu quả trong vòng đời công trình.

Góc nhìn kỹ sư: Trước khi lựa chọn Heat Pump 4 Pipe, cần kiểm tra profile tải theo giờ, nhiệt độ nước cấp/hồi, số giờ vận hành, mức độ đồng thời của tải heating và cooling và khả năng tận dụng Heat Recovery. Đây là những thông số giúp xác định cấu hình 4 Pipe có thực sự phù hợp với điều kiện vận hành của công trình hay không.

PALLADIUM 4P – Heat Pump R290 Cho Hệ Thống Heating Và Cooling Đồng Thời

Trong các dòng heat pump sử dụng môi chất lạnh tự nhiên của Enerblue, PALLADIUM 4P là ví dụ cụ thể cho cách tiếp cận này. Enerblue phát triển PALLADIUM 4P trên nền tảng R290, với dải công suất nhiệt được hãng công bố từ 40–164 kW, nhiệt độ nước tối đa 70°C và nhiệt độ không khí ngoài trời tối thiểu -20°C. Dòng PALLADIUM nói chung cũng được định hướng cho các ứng dụng cần giảm tác động tiếng ồn.

Điểm đáng chú ý của PALLADIUM 4P nằm ở cấu hình 4 Pipe, cho phép thiết bị phục vụ các nhu cầu heating và cooling đồng thời ở những không gian khác nhau. Enerblue mô tả cấu hình này theo hướng một thiết bị có thể làm nóng và làm mát nhiều phòng cùng lúc, tạo sự linh hoạt cho những công trình có các yêu cầu nhiệt khác nhau.

Ở đây, R290 không phải là lý do duy nhất để lựa chọn thiết bị. Giá trị của giải pháp nằm ở sự kết hợp giữa:

R290 + Heat Pump + 4 Pipe + Heating/Cooling đồng thời

và khả năng lựa chọn cấu hình phù hợp với profile tải của từng dự án.

PALLADIUM 4P vì vậy phù hợp để minh họa cho một hướng tiếp cận trong đó môi chất lạnh tự nhiên và cấu hình hệ thống cùng được xem xét như một phần của bài toán hiệu suất HVAC.

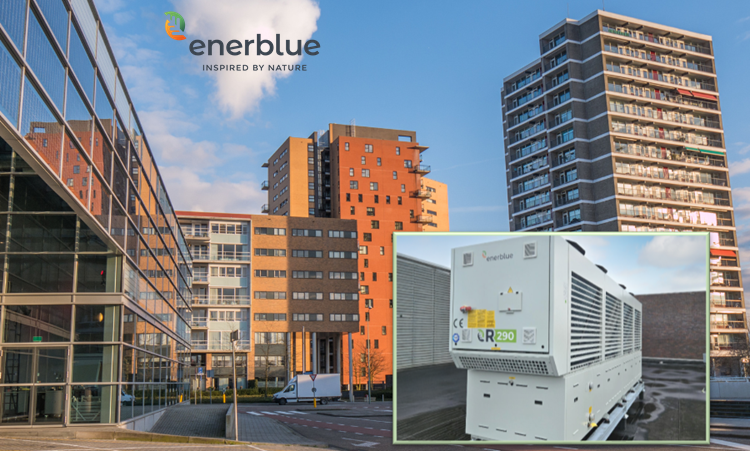

*Giải pháp bơm nhiệt Palladium được lắp đặt cho tòa chung cư tại Hà Lan*

PALLADIUM 4P Phù Hợp Với Những Công Trình Nào?

Về nguyên tắc thiết kế, PALLADIUM 4P nên được xem xét trong những công trình mà heating và cooling có thể xuất hiện đồng thời, chẳng hạn khách sạn, resort, văn phòng, bệnh viện hoặc các dự án mixed-use có nhiều khu vực với điều kiện nhiệt khác nhau.

Tại khách sạn, chẳng hạn, một số khu vực có thể cần làm lạnh trong khi những khu vực khác cần gia nhiệt. Tại các công trình có nhiều chức năng, chênh lệch tải giữa các zone cũng có thể tạo điều kiện để hệ thống khai thác cấu hình 4 Pipe hiệu quả hơn.

Tuy nhiên, việc lựa chọn PALLADIUM 4P không nên chỉ dựa trên loại hình công trình. Cần kiểm tra đồng thời:

công suất heating và cooling thực tế;
nhiệt độ nước cấp/hồi;
thời gian xuất hiện tải đồng thời;
yêu cầu về tiếng ồn;
hiệu quả đầu tư trong vòng đời.

Nói cách khác, PALLADIUM 4P là một lựa chọn công nghệ; còn việc có nên sử dụng nó hay không vẫn phải được quyết định từ bài toán HVAC của từng dự án.

PGTECH cung cấp giải pháp Heat Pump Enerblue hiệu suất cao, siêu êm, sử dụng R290 và cho nhiệt độ nước tới 70°C – giải pháp HVAC xanh, bền vững từ châu Âu

Kết luận

Heat Pump 4 Pipe không đơn thuần là một phiên bản “nhiều đường ống hơn” của heat pump truyền thống. Giá trị thực sự của cấu hình này nằm ở khả năng tách biệt và điều khiển độc lập mạch nước nóng – nước lạnh, từ đó đáp ứng linh hoạt các tải heating và cooling đồng thời.

Khi được kết hợp với khả năng Heat Recovery, hệ thống còn có thể tận dụng nguồn nhiệt phát sinh từ quá trình làm lạnh để phục vụ nhu cầu gia nhiệt. Tuy nhiên, hiệu quả năng lượng và hiệu quả đầu tư không đến một cách tự động. Chìa khóa vẫn nằm ở profile tải, số giờ vận hành, nhiệt độ nước và mức độ đồng thời của nhu cầu heating/cooling.

PALLADIUM 4P của Enerblue là một ví dụ về hướng phát triển heat pump sử dụng R290 và cấu hình 4 Pipe cho các công trình cần đồng thời làm nóng và làm lạnh.

Với các dự án cụ thể, PGTECH có thể hỗ trợ phân tích nhu cầu tải lạnh, tải nhiệt, nhiệt độ nước và định hướng lựa chọn cấu hình heat pump Enerblue phù hợp với mục tiêu hiệu quả năng lượng và chi phí đầu tư trong vòng đời công trình.
