Hệ HVAC Hydronic là gì? Nguyên lý hoạt động và giải pháp tối ưu cho công trình hiện đại

Trong các công trình hiện đại như khách sạn, bệnh viện, trung tâm thương mại, nhà máy công nghiệp và tòa nhà cao tầng, hệ thống HVAC không chỉ đóng vai trò điều hòa không khí mà còn ảnh hưởng trực tiếp đến:

• hiệu suất vận hành công trình
• chi phí tiêu thụ điện năng
• độ ổn định nhiệt độ
• tuổi thọ thiết bị HVAC
• chi phí bảo trì vận hành (OPEX)

Trong xu hướng phát triển công trình xanh, tiết kiệm năng lượng và tối ưu hiệu suất vận hành hiện nay, hệ HVAC Hydronic đang trở thành giải pháp HVAC trung tâm được ứng dụng rộng rãi trong các hệ thống Chiller Water và Heating Water hiện đại.

Khác với các hệ điều hòa DX truyền thống, hệ Hydronic sử dụng nước để truyền tải năng lượng lạnh hoặc nhiệt trong toàn bộ công trình, giúp:

• tối ưu hiệu suất truyền nhiệt
• vận hành ổn định
• tiết kiệm năng lượng
• dễ dàng điều khiển và cân bằng tải
• phù hợp cho các hệ HVAC công suất lớn

Đặc biệt, với sự phát triển của các giải pháp:

• Cân bằng thủy lực HVAC - Hydronic Balancing
• Duy trì và ổn định áp suất hệ thống - Pressure Maintenance
• Lọc tách khí và cặn bẩn - Air & Dirt Separation
• Van cân bằng kết hợp điều khiển tự động PICV
• Điều khiển HVAC thông minh - Smart HVAC Control

hệ HVAC Hydronic ngày càng được xem là nền tảng của các hệ HVAC hiệu suất cao trong tương lai.

Trong hệ thống này:

• Chiller tạo nước lạnh
• Boiler hoặc Heat Pump tạo nước nóng
• Bơm HVAC vận chuyển nước
• AHU/FCU trao đổi nhiệt với không khí
• Hệ đường ống Hydronic phân phối năng lượng đến các khu vực sử dụng

Toàn bộ hệ thống hoạt động theo dạng vòng tuần hoàn kín (Closed-loop Hydronic System).

So với việc truyền tải năng lượng bằng không khí, nước có khả năng truyền nhiệt cao hơn rất nhiều, giúp:

• giảm kích thước hệ thống phân phối
• giảm điện năng vận hành
• tăng hiệu quả HVAC
• kiểm soát tải lạnh chính xác hơn

Đây là lý do các hệ:

• hệ nước lạnh trung tâm Chilled Water
• hệ lưu lượng nước biến đổi Variable Flow
• hệ nước nóng Heating Water.

được sử dụng phổ biến trong:

• khách sạn
• bệnh viện
• trung tâm thương mại
• nhà máy công nghiệp
• data center
• toà nhà cao tầng

II. Nguyên lý hoạt động của hệ HVAC Hydronic

Trong hệ HVAC Chilled Water:

• Chiller tạo nước lạnh khoảng 6–7°C
• Bơm HVAC tuần hoàn nước lạnh qua hệ đường ống
• AHU/FCU sử dụng coil để trao đổi nhiệt với không khí
• Không khí lạnh được cấp vào không gian điều hòa
• Nước sau trao đổi nhiệt tăng lên khoảng 12–14°C
• Quay trở lại Chiller để tiếp tục chu trình làm lạnh

Quá trình này diễn ra liên tục nhằm duy trì nhiệt độ ổn định cho công trình.

III. Variable Flow System và xu hướng HVAC hiện đại

Trong các hệ HVAC hiện đại, Variable Flow System đang dần thay thế hệ Constant Flow truyền thống nhờ khả năng:

• tiết kiệm điện năng bơm
• tối ưu lưu lượng
• giảm over pumping
• nâng cao hiệu suất chiller

Tuy nhiên, khi lưu lượng thay đổi liên tục, hệ HVAC sẽ xuất hiện nhiều vấn đề phức tạp hơn như:

• mất cân bằng thủy lực
• differential pressure dao động
• low Delta T syndrome
• tình trạng khí tích tụ trong đường ống
• hệ thủy lực vận hành không ổn định

Đây là lý do các giải pháp:

• PICV
• DPCV
• Pressure Maintenance
• Air & Dirt Separation

trở thành yếu tố cực kỳ quan trọng trong HVAC Hydronic hiện đại.

IV. Các thành phần chính trong hệ HVAC Hydronic

1. Chiller / Boiler / Heat Pump

Đây là nguồn tạo lạnh hoặc tạo nhiệt cho toàn hệ thống HVAC.

Hiệu suất của Chiller phụ thuộc rất lớn vào:

• Delta T
• lưu lượng nước
• chất lượng nước HVAC
• cân bằng thủy lực hệ HVAC
• duy trì ổn định áp suất hệ thống HVAC.

Nếu hệ thống Hydronic vận hành không tối ưu:

• Chiller sẽ tiêu hao điện năng lớn hơn
• COP giảm
• tuổi thọ thiết bị suy giảm nhanh chóng

2. Hệ bơm HVAC

Hệ bơm có nhiệm vụ:

• tuần hoàn nước
• duy trì lưu lượng
• đảm bảo áp suất hệ thống

Trong thực tế, bơm HVAC là một trong những thiết bị tiêu hao điện năng lớn nhất của hệ HVAC.

Nếu:

• balancing không đúng
• differential pressure không ổn định
• over flow xảy ra

=> điện năng bơm sẽ tăng rất mạnh.

Đây là nguyên nhân khiến nhiều hệ Chilled Water tại Việt Nam có mức tiêu thụ điện cao dù sử dụng Chiller hiện đại.

3. Hệ Hydronic Balancing

Hydronic Balancing là quá trình:

• cân bằng lưu lượng
• kiểm soát chênh áp
• đảm bảo mọi AHU/FCU nhận đúng lưu lượng thiết kế

Đây là yếu tố quyết định:

• hiệu suất HVAC
• độ ổn định nhiệt độ
• hiệu quả trao đổi nhiệt
• mức tiêu thụ điện năng

Nếu hệ thống mất cân bằng:

• khu vực gần bơm bị over flow
• khu vực xa thiếu lưu lượng
• AHU thiếu tải
• FCU không đủ lạnh
• Delta T giảm mạnh
• bơm hoạt động quá tải

V. Low Delta T Syndrome là gì?

Low Delta T là một trong những vấn đề phổ biến nhất trong hệ Chilled Water hiện nay. Đây là hiện tượng: chênh lệch nhiệt độ supply/return thấp hơn thiết kế.

Ví dụ:

• thiết kế 7°C / 14°C
• nhưng thực tế chỉ đạt 7°C / 10°C

Điều này khiến:

• lưu lượng nước phải tăng cao hơn
• bơm tiêu thụ nhiều điện hơn
• Chiller hoạt động kém hiệu quả
• hệ HVAC tiêu hao năng lượng lớn

Nguyên nhân phổ biến gồm:

• mất cân bằng thủy lực
• over flow tại AHU/FCU
• van điều khiển không ổn định
• khí và cặn trong hệ thống

VI. Van cân bằng HVAC và giải pháp PICV thông minh

Để giải quyết vấn đề Hydronic Balancing, các hệ HVAC hiện đại sử dụng:

• Van cân bằng cơ
• Van cân bằng tự động
• DPCV
• PICV

PGTECH hiện phân phối đầy đủ các dòng van cân bằng của Flamco với kích cỡ từ DN15 tới DN600 phù hợp cho:

• FCU
• AHU
• riser HVAC
• plant room
• chilled water loop công suất lớn

Giới thiệu về Van cân bằng cơ Venturi Flamco Hà Lan

VII. PICV – Pressure Independent Control Valve là gì?

PICV là giải pháp van: cân bằng lưu lượng, điều khiển lưu lượng và ổn định chênh áp trong cùng một thiết bị.

Dòng Nexus Vivax PICV Flamco là giải pháp van cân bằng kết hợp điều khiển tự động 3 trong 1 cho hệ HVAC hiện đại.

PICV giúp:

• duy trì lưu lượng chính xác
• tự động cân bằng hệ thống
• ổn định differential pressure
• giảm over flow
• tối ưu Delta T
• tiết kiệm điện năng bơm

Ngoài ra, các dòng PICV Flamco còn hỗ trợ: kết nối BacNet, điều khiển thông minh, tích hợp BMS phù hợp cho:

• smart building
• green building
• HVAC energy optimization

Bảng so sánh van cân bằng HVAC

VIII. Vì sao hệ HVAC cần giải pháp điều áp và bình giãn nở?

Trong hệ HVAC kín, nước luôn thay đổi thể tích theo nhiệt độ vận hành.

Nếu áp suất không được kiểm soát:

• cavitation bơm sẽ xảy ra
• hệ thống dễ rung động
• đường ống dễ rò rỉ
• tuổi thọ thiết bị giảm mạnh

Đây là lý do các hệ HVAC hiện đại luôn cần:

• bình giãn nở
• hệ duy trì và ổn định áp suất HVAC
• thiết bị điều áp tự động cho hệ HVAC.

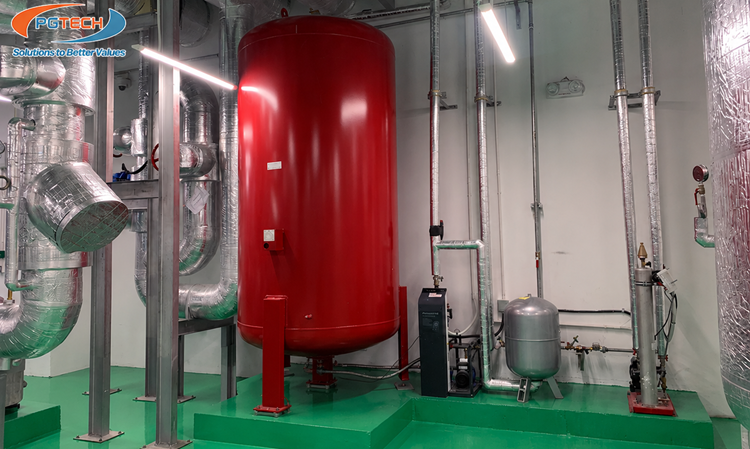

1. Giải pháp điều áp khử khí Flamcomat MP G4

Flamco phát triển hệ Flamcomat MP G4 - đây là giải pháp:

• điều áp
• giãn nở
• khử khí tự động

cho hệ:

• Heating
• Cooling
• Chilled Water

Hệ thống được điều khiển bằng bơm thông minh giúp:

• hấp thụ biến thiên áp suất hiệu quả
• duy trì hydraulic stability
• giảm air accumulation
• hạn chế ăn mòn
• giảm mài mòn thiết bị HVAC

Các tính năng nổi bật của Flamcomat MP G4

Hệ thống hỗ trợ:

• tự động nạp nước
• cân bằng nhiệt độ
• giám sát áp suất
• phát hiện rò rỉ

Đồng thời có thể:

• kết nối Flextronic
• remote monitoring
• Co-Operation mode

phù hợp cho xu hướng:

• hệ HVAC thông minh
• quản lý và vận hành tòa nhà thông minh.

2. Giải pháp bình giãn nở Flamco

PGTECH hiện cung cấp các dòng:

• bình giãn nở
• bình tích áp
• bình trữ nhiệt
• bình nước nóng có áp suất

của Flamco với dung tích từ 2 lít tới 10.000 lít ứng dụng cho:

• HVAC Heating/Cooling
• cấp thoát nước
• hệ PCCC
• hệ nước nóng trung tâm

3. Bình tích áp đạt chuẩn nước uống WRAS

Một điểm nổi bật của Flamco là: dòng bình tích áp đạt tiêu chuẩn WRAS, giúp đảm bảo:

• vật liệu bình
• màng bình
• kết cấu bên trong

không làm ảnh hưởng:

• màu
• mùi
• vị nước

Đây là yếu tố rất quan trọng trong:

• khách sạn
• bệnh viện
• residential cao cấp
• hệ Domestic Hot Water

IX. Vì sao khí và cặn bẩn là “kẻ thù” của hệ HVAC?

Trong thực tế vận hành:

• vi bọt khí
• bùn cặn và cặn lắng trong hệ HVAC
• cặn kim loại
• cặn từ tính oxit sắt (magnetite)

là nguyên nhân chính gây:

• nghẹt coil AHU/FCU
• giảm heat transfer efficiency
• tăng tổn thất áp suất
• cavitation bơm
• giảm tuổi thọ hệ thống

Đây là nguyên nhân khiến nhiều hệ HVAC:

• tiêu hao điện năng cao
• hoạt động không ổn định
• khó đạt Delta T thiết kế

Giải pháp lọc tách cặn khử khí Smart của Flamco

Flamco phát triển các dòng lọc tách cặn khử khí Dirt and Air Separators:

• Flamcovent Smart
• Flamco Clean Smart
• Flamcovent Clean Smart

giúp:

• loại bỏ vi bọt khí siêu nhỏ
• loại bỏ cặn tới kích thước 4 micron (4 µm)

khỏi hệ:

• Heating
• Cooling
• Chilled Water

Ưu điểm của công nghệ Flamco Smart

Các giải pháp Air & Dirt Separation của Flamco mang lại:

• hiệu suất lọc tách cao hơn tới 60%
• lực cản dòng chảy cực thấp
• giảm điện năng bơm
• vận tốc dòng chảy lên tới 3 m/s
• hiệu suất ổn định lâu dài
• mức bảo trì rất thấp

Đây là giải pháp giúp:

• tối ưu heat transfer efficiency
• giảm tổn thất áp suất
• cải thiện Delta T
• nâng cao tuổi thọ Chiller và Boiler

X. Flamco – Thương hiệu HVAC Hydronic hàng đầu châu Âu

Flamco là thành viên của Aalberts N.V., tập đoàn công nghệ công nghiệp hoạt động toàn cầu.

Flamco chuyên phát triển:

• giải pháp duy trì và ổn định áp suất hệ HVAC
• giải pháp cân bằng thủy lực HVAC
• giải pháp lọc tách khí và cặn bẩn
• bình giãn nở và bình tích áp
• giải pháp HVAC thông minh và tiết kiệm năng lượng

cho hệ:

• Heating
• Cooling
• Sustainable Energy Building

tại hơn 70 quốc gia.

Flamco tập trung mạnh vào:

• đổi mới công nghệ
• giải pháp tiết kiệm năng lượng
• tối ưu hiệu suất hệ HVAC
• giải pháp công trình bền vững và thân thiện môi trường.

Các giải pháp tổng thể của Flamco có thể giúp tối ưu đáng kể năng lượng vận hành HVAC và giảm chi phí OPEX cho công trình.

Tổng hợp Giải pháp Hệ điều áp, Hệ tách khí chân không, Lọc tách cặn khử khí, Van cân bằng...hệ HVAC

PGTECH – Đối tác giải pháp HVAC Hydronic tại Việt Nam

Không chỉ là đơn vị phân phối thiết bị HVAC, PGTECH đang định hướng trở thành đối tác giải pháp HVAC Hydronic cho các công trình hiện đại tại Việt Nam.

PGTECH đã có kinh nghiệm triển khai:

• hệ lọc tách cặn và khử khí
• hệ khử khí chân không
• hệ điều áp và khử khí tự động
• giải pháp cân bằng thủy lực HVAC
• hệ van cân bằng kết hợp điều khiển tự động PICV
• giải pháp bình giãn nở và bình tích áp HVAC

cho nhiều dự án:

• khách sạn
• bệnh viện
• nhà máy công nghiệp
• trung tâm thương mại
• tòa nhà cao tầng

PGTECH phối hợp cùng Flamco để cung cấp:

• giải pháp HVAC tiết kiệm năng lượng
• tối ưu hydronic system
• ổn định áp suất hệ Chilled Water
• tối ưu balancing
• nâng cao hiệu suất vận hành HVAC

Bên cạnh việc cung cấp thiết bị chính hãng, PGTECH còn hỗ trợ:

• tư vấn giải pháp kỹ thuật HVAC
• lựa chọn thiết bị phù hợp
• hỗ trợ balancing
• tối ưu Delta T
• hỗ trợ kỹ thuật cho hệ HVAC công trình

Giải pháp HVAC Hydronic phù hợp cho từng nhu cầu

Kết luận

Hệ HVAC Hydronic đang trở thành nền tảng của các hệ HVAC hiệu suất cao trong công trình hiện đại nhờ khả năng:

• tiết kiệm năng lượng
• tối ưu lưu lượng
• vận hành ổn định
• nâng cao hiệu suất trao đổi nhiệt

Tuy nhiên, để hệ Hydronic vận hành hiệu quả, việc tối ưu:

• cân bằng thủy lực hệ HVAC
• duy trì và ổn định áp suất hệ thống
• lọc tách khí và cặn bẩn
• kiểm soát chênh áp hệ HVAC
• tối ưu chênh lệch nhiệt độ nước cấp và nước hồi (Delta T)

là những yếu tố cực kỳ quan trọng.

Với các giải pháp công nghệ từ Flamco cùng kinh nghiệm triển khai thực tế của PGTECH, các hệ HVAC hiện đại có thể đạt:

• hiệu suất vận hành cao hơn
• tiết kiệm năng lượng tốt hơn
• giảm chi phí OPEX
• nâng cao độ ổn định và tuổi thọ hệ thống HVAC trong dài hạn.

FAQ – Câu hỏi thường gặp về HVAC Hydronic

1. Hệ HVAC Hydronic có tiết kiệm điện hơn hệ DX không?

Có. Hệ HVAC Hydronic giúp tối ưu khả năng truyền tải nhiệt bằng nước, đồng thời kết hợp variable flow system, PICV và hydronic balancing để giảm điện năng bơm và tối ưu hiệu suất Chiller.

2. Vì sao hệ Chilled Water thường bị Low Delta T?

Nguyên nhân phổ biến gồm:

• mất cân bằng lưu lượng
• over flow
• differential pressure không ổn định
• khí và cặn trong hệ thống
• van điều khiển hoạt động không tối ưu

3. PICV có vai trò gì trong HVAC Hydronic?

PICV giúp:

• tự cân bằng lưu lượng
• ổn định differential pressure
• tối ưu Delta T
• giảm over pumping
• tiết kiệm điện năng HVAC

4. Vì sao hệ HVAC cần bình giãn nở?

Bình giãn nở giúp:

• ổn định áp suất hệ thống
• hấp thụ giãn nở nhiệt
• bảo vệ bơm và đường ống
• giảm cavitation

5. Air & Dirt Separator có thực sự cần thiết?

Có. Đây là giải pháp giúp:

• loại bỏ khí và sludge
• giảm ăn mòn
• tăng heat transfer efficiency
• nâng cao tuổi thọ Chiller/AHU/FCU

PGTECH GROUP LIMITED - Nhà phân phối các thiết bị, sản phẩm công nghiệp uy tín hàng đầu tại Việt Nam và các nước trong Khu Vực

Copyright © - Bản quyền bài viết thuộc về PGTech Việt Nam

Ban Biên Tập Tin Tức: PGTECH

                                              Kỹ Sư: Đỗ Trường

PGTECH GROUP LIMITED

VPGD: Tầng 3, Tòa Nhà C14-CT2, Bắc Hà, Bộ Công An, phố Tố Hữu, Phường Đại Mỗ, Thành Phố Hà Nội.

 Địa Chỉ: PGTECH GROUP LIMITED số 12, Ngõ 28, Đường Tây Hồ, Phường Tây Hồ, TP. Hà Nội, Việt Nam.

Điện Thoại: 024-730235 88 - Hotline: 0962 875 986

Fax: 024-730235 89

Email: info@pgtech.com.vn      sales@pgtech.com.vn

Website: www.pgtech.com.vn
