Giám sát khí thải trong các bãi đậu xe kín, tầng hầm tòa nhà

Trong các bãi đậu xe kín như tầng hầm tòa nhà, bến xe, nhà ga hay cơ sở bảo dưỡng phương tiện, khí thải từ động cơ ô tô – đặc biệt là khí Carbon Monoxide (CO) và Nitrogen Dioxide (NO₂) – có thể tích tụ nhanh chóng và gây nguy hiểm nghiêm trọng cho sức khỏe con người. Đây là những loại khí không màu, không mùi, rất khó nhận biết bằng giác quan thông thường, nhưng lại có độc tính cao và khả năng gây ngạt hoặc tổn thương hệ hô hấp nếu tiếp xúc trong thời gian dài.

Chính vì vậy, hệ thống giám sát khí thải (Gas Monitoring System) được xem là “lá chắn an toàn” bắt buộc trong thiết kế thông gió cho các không gian đậu xe kín. Hệ thống này giúp phát hiện nhanh chóng nồng độ khí độc vượt ngưỡng, từ đó kích hoạt hệ thống quạt thông gió hoặc cảnh báo đến người vận hành để xử lý kịp thời.

Trong số các giải pháp hiện đại, cảm biến CO & NO₂ dòng 22G Series của Belimo (Thụy Sỹ) nổi bật nhờ độ chính xác cao, tích hợp cảm biến kép, kết nối BACnet, Modbus, CAN bus và khả năng vận hành độc lập hoặc theo mạng chuỗi lên tới 32 thiết bị. Sản phẩm được hiệu chuẩn sẵn tại nhà máy, tích hợp cảnh báo âm thanh – hình ảnh, relay điều khiển quạt và thiết kế kết nối chuỗi Daisy Chain, giúp giảm chi phí lắp đặt. Đặc biệt, cảm biến đạt chứng nhận UL 2075 và ULC-S588, đáp ứng các tiêu chuẩn an toàn nghiêm ngặt nhất hiện nay.

Tại thị trường Việt Nam, các dòng cảm biến giám sát khí CO và NO₂ của Belimo hiện do PGTECH – nhà phân phối chính thức – cung cấp, sẵn sàng hỗ trợ các công trình bến bãi, ga tàu, trung tâm bảo dưỡng hay bãi xe tầng hầm đạt tiêu chuẩn kỹ thuật quốc tế về an toàn không khí.

1. Cơ sở thiết kế hệ thống thông gió và vai trò của cảm biến khí

Thông thường, các kỹ sư cơ điện (MEP) sẽ là người phụ trách thiết kế hệ thống thông gió trong bãi đậu xe kín dựa trên tiêu chuẩn ASHRAE 62. Theo đó, mức lưu lượng khí đề xuất là 0.75 CFM/foot², tương đương với khoảng 5.6 lần trao đổi không khí mỗi giờ cho bãi đậu xe diện tích 20.000 foot² – một lưu lượng rất lớn.

Tuy nhiên, khi có nhu cầu lắp đặt cảm biến khí, hệ thống thông gió thường đã hoàn thiện. Lúc này, nhà thầu cơ điện sẽ lựa chọn số lượng và loại thiết bị phù hợp. Các cảm biến khí dùng cho bãi đậu xe có chức năng phát hiện CO và NO₂ – hai loại khí thải độc hại phổ biến từ động cơ đốt trong. CO là khí không màu, không mùi, dễ cháy, và nhẹ hơn không khí. NO₂ là khí không cháy nhưng có độc tính cao.

Trong khi hệ thống thông gió được thiết kế theo lưu lượng khí, thì các cảm biến khí lại được lắp đặt theo diện tích khu vực cần giám sát. Mỗi thiết bị có khả năng cảm biến khí trong bán kính khoảng 15 mét (50 feet). Với kích thước tiêu chuẩn của chỗ đậu xe khoảng 2,5 x 4,8 mét (8 x 16 feet), thì một cảm biến có thể bao phủ khu vực tương đương khoảng 12 chỗ đậu xe có vách cột ở giữa.

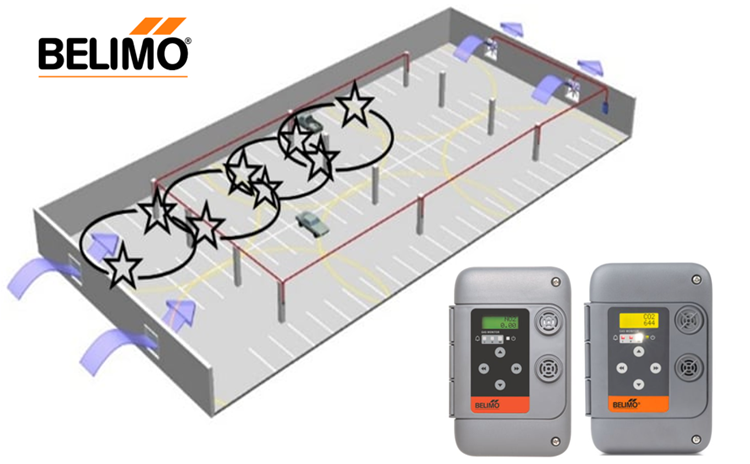

2. Bố trí cảm biến khí trong bãi đậu xe: Tối ưu hóa hiệu quả giám sát

Trên bản vẽ cơ điện, vị trí lắp đặt cảm biến khí trong bãi đậu xe thường được biểu diễn bằng các vòng tròn mô phỏng phạm vi hoạt động của từng thiết bị. Việc bố trí các vòng tròn có sự chồng lấn giúp tối ưu hóa vùng giám sát khí thải, tránh bỏ sót các điểm chết. Mặc dù có nhiều quan điểm khác nhau từ nhà sản xuất và nhà tích hợp hệ thống về cách bố trí tối ưu, nhưng phương pháp phổ biến nhất hiện nay vẫn là sử dụng bán kính giám sát 50 feet (khoảng 15 mét) cho mỗi cảm biến.

Trong thực tế, các bãi đậu xe kín thường có hệ thống cột trụ chịu lực phân bổ khắp sàn – đây là vị trí lý tưởng để gắn các thiết bị cảm biến khí, giúp đơn giản hóa việc lắp đặt và kết nối dây dẫn.

Tùy theo quy định từng khu vực, mã xây dựng có thể yêu cầu lắp cảm biến CO ở độ cao cách sàn 4 feet (1,2 mét), trong khi cảm biến NO₂ nên gắn ở độ cao bằng một nửa chiều cao trần. Tuy nhiên, với chiều cao tiêu chuẩn của các bãi xe là 8 feet (2,4 mét), hai loại cảm biến này hoàn toàn có thể được gắn cùng độ cao.

Giải pháp lý tưởng trong trường hợp này là sử dụng cảm biến kép CO + NO₂ trên cùng một thiết bị, giúp tiết kiệm chi phí vật tư, giảm một nửa thời gian thi công, đồng thời đảm bảo độ chính xác và hiệu quả giám sát.

3. Kết nối hệ thống giám sát khí với BMS: Linh hoạt trong điều khiển và giám sát

Một số nhà sản xuất thiết kế cảm biến khí kết hợp với hệ thống điều khiển thông qua bộ điều khiển trung tâm, trong khi số khác tích hợp sẵn relay để điều khiển trực tiếp quạt thông gió, hoặc trang bị giao diện mạng để kết nối với hệ thống quản lý tòa nhà (BMS).

Tuy nhiên, với những công trình hiện đại đã triển khai hệ thống BMS toàn diện, việc sử dụng bộ điều khiển trung tâm riêng biệt cho giám sát khí không còn thực sự cần thiết. BMS đóng vai trò là “trung tâm thần kinh”, vừa thu thập dữ liệu, vừa cung cấp giao diện giám sát trực quan, đồng thời truyền thông hai chiều giữa các thiết bị trong toàn bộ tòa nhà.

Đa phần các dòng cảm biến khí thế hệ mới hiện nay – bao gồm cả các sản phẩm của Belimo – đều hỗ trợ giao thức BACnet MS/TP hoặc có sẵn BACnet nội bộ, cho phép kết nối trực tiếp với BMS một cách dễ dàng, nhanh chóng, tiết kiệm chi phí tích hợp hệ thống.

Belimo 22G Series là dòng sản phẩm cảm biến khí 2 trong 1 nhỏ gọn, hiệu chuẩn sẵn từ nhà máy, được tích hợp cảnh báo âm thanh và hình ảnh, cùng các tùy chọn relay và đầu ra analog để điều khiển trực tiếp hệ thống quạt thông gió. Với kết nối BACnet MS/TP, Modbus RTU và CAN bus, thiết bị có thể hoạt động độc lập hoặc kết nối chuỗi lên đến 32 cảm biến, giúp linh hoạt trong bố trí và mở rộng hệ thống. Ngoài ra, thiết kế Daisy Chain cho phép giảm thiểu dây cáp và tiết kiệm chi phí triển khai thực tế.

5. Lập trình, vận hành và nghiệm thu hệ thống giám sát khí: Yếu tố quyết định hiệu quả và an toàn

Quy trình lập trình cảm biến khí được hướng dẫn chi tiết trong tài liệu hướng dẫn sử dụng của nhà sản xuất. Tuy nhiên, để đảm bảo cấu hình chính xác các thông số kỹ thuật – đặc biệt là các ngưỡng cảnh báo khí CO và NO₂ (ngưỡng khởi động còi – đèn báo động), vai trò của đơn vị tích hợp được đào tạo bài bản từ nhà sản xuất là rất quan trọng.

Sau khi lập trình hoàn tất, bước nghiệm thu hệ thống (commissioning) là yêu cầu bắt buộc nhằm đảm bảo toàn bộ hệ thống vận hành chính xác. Tại nhiều quốc gia, khu vực đỗ xe sẽ không được đưa vào sử dụng nếu chưa hoàn tất quy trình nghiệm thu này. Trong nhiều trường hợp, chỉ những đơn vị được đào tạo và chứng nhận chính thức từ nhà sản xuất cảm biến khí mới được phép thực hiện bước nghiệm thu cuối cùng.

Sau quá trình nghiệm thu, đơn vị tích hợp cần cung cấp chứng chỉ xác nhận hiệu năng hệ thống (system verification certificate), đây là căn cứ pháp lý quan trọng trong các hồ sơ nghiệm thu xây dựng và phòng cháy chữa cháy (PCCC).

6. Lợi ích kép: Giảm độc khí và tiết kiệm năng lượng nhờ hệ thống giám sát khí thông minh

Cảm biến giám sát khí thải đóng vai trò then chốt trong việc loại bỏ khí độc hại như CO và NO₂ trong các bãi đậu xe kín. Khi kết hợp với hệ thống điều khiển thông minh theo nhu cầu (Demand Control Ventilation - DCV), các cảm biến giúp điều phối hoạt động của quạt thông gió một cách linh hoạt, chỉ chạy khi cần thiết, từ đó tiết kiệm đáng kể điện năng tiêu thụ cho động cơ quạt.

Bên cạnh đó, việc kiểm soát vị trí van gió (damper) theo khu vực và nồng độ khí thực tế góp phần giảm hao tổn năng lượng làm lạnh hoặc sưởi – đặc biệt quan trọng đối với những gara có kết nối với không gian điều hòa như trung tâm thương mại, cao ốc văn phòng, sân bay...

Một hệ thống giám sát khí thải phân tán (distributed control) với cảm biến kép (CO + NO₂) được lắp đặt bởi các kỹ thuật viên được đào tạo bài bản là giải pháp tiết kiệm chi phí, nâng cao độ an toàn và hiệu quả năng lượng cho các công trình có bãi đỗ xe kín trong suốt nhiều năm vận hành.

Kết luận

Trong các bãi đậu xe kín, bến xe hay cơ sở bảo dưỡng phương tiện, việc giám sát và kiểm soát khí thải độc hại như CO và NO₂ là yếu tố bắt buộc để đảm bảo an toàn cho con người và tuân thủ quy chuẩn xây dựng. Với thiết kế thông minh, khả năng kết nối linh hoạt và độ chính xác cao, cảm biến giám sát khí thải 22G Series của Belimo không chỉ đáp ứng các yêu cầu kỹ thuật khắt khe mà còn giúp tối ưu vận hành hệ thống thông gió, tiết kiệm năng lượng và chi phí bảo trì. Là sản phẩm đã đạt chứng nhận UL 2075 và ULC-S588 (tiêu chuẩn bắt buộc cho cảm biến khí CO và NO₂ trong bãi đỗ xe, nhà ga, hầm kín), thiết bị do PGTECH phân phối tại Việt Nam là lựa chọn đáng tin cậy cho các công trình cần hiệu quả và an toàn dài hạn.

👉 Liên hệ PGTECH ngay hôm nay để được tư vấn giải pháp giám sát khí thải tối ưu cho bãi đậu xe, nhà ga hoặc cơ sở kỹ thuật của bạn — đảm bảo vừa hiệu quả vận hành, vừa tuân thủ quy chuẩn quốc tế.
