Mở đầu

Trong hệ thống cấp nước, HVAC, PCCC hay các dây chuyền công nghiệp, hiện tượng búa nước (Water Hammer) luôn được xem là một trong những nguyên nhân gây hư hỏng đường ống khó kiểm soát nhất. Chỉ một thao tác đóng van quá nhanh, một máy bơm dừng đột ngột hoặc một van điện từ đóng tức thời cũng có thể tạo ra sóng áp suất lan truyền với tốc độ rất lớn trong đường ống. Mặc dù chỉ tồn tại trong thời gian rất ngắn, xung áp này lại đủ để tạo nên những tiếng va đập mạnh, rung động bất thường và làm giảm tuổi thọ của toàn bộ hệ thống.

Trên thực tế, nhiều công trình đã lắp van một chiều, bình tích áp hoặc điều chỉnh chế độ vận hành máy bơm nhưng hiện tượng búa nước vẫn xuất hiện. Điều này cho thấy việc kiểm soát búa nước không đơn thuần là ngăn dòng chảy ngược hay tăng thể tích chứa nước, mà cần xử lý đúng bản chất của sóng áp suất sinh ra trong đường ống.

Trước khi tìm hiểu nguyên lý hoạt động của búa nước MOOHA, cần hiểu rõ bản chất vật lý của hiện tượng búa nước và lý do vì sao đây là một trong những vấn đề nguy hiểm nhất đối với hệ thống đường ống.

I. Búa nước thực chất là gì?

Nhiều người thường hình dung búa nước là hiện tượng "nước va đập vào đường ống". Cách giải thích này khá trực quan nhưng chưa phản ánh đúng bản chất kỹ thuật.

Thực tế, búa nước (Water Hammer) là hiện tượng sóng áp suất (Pressure Wave) xuất hiện khi vận tốc của dòng chất lỏng thay đổi đột ngột. Khi một van đóng quá nhanh, máy bơm dừng khẩn cấp hoặc dòng chảy bị chặn tức thời, động năng của cột nước không thể mất đi ngay lập tức mà được chuyển hóa thành năng lượng áp suất. Sự thay đổi áp suất này tạo thành một sóng xung kích lan truyền dọc theo đường ống với tốc độ rất cao.

Khác với dòng nước chuyển động liên tục, sóng áp suất lan truyền trong chất lỏng với tốc độ rất lớn và liên tục phản xạ tại các vị trí thay đổi hình học của hệ thống như van, co, tê, mặt bích hoặc đầu bịt. Sự phản xạ này làm áp suất trong đường ống dao động mạnh trong thời gian rất ngắn, tạo nên những tiếng va đập đặc trưng mà người vận hành thường nghe thấy sau khi đóng van hoặc dừng bơm.

Mức độ nguy hiểm của búa nước không chỉ phụ thuộc vào áp suất làm việc của hệ thống mà còn chịu ảnh hưởng bởi tốc độ dòng chảy, chiều dài đường ống, thời gian đóng van và đặc tính kết cấu của hệ thống. Vì vậy, ngay cả các hệ thống có áp suất vận hành không quá cao vẫn có thể xuất hiện xung áp đủ lớn để gây hư hỏng nếu các điều kiện phát sinh búa nước hội tụ.

II. Vì sao búa nước phá hủy hệ thống đường ống?

Điểm nguy hiểm của búa nước không nằm ở việc áp suất tăng trong thời gian dài mà ở đỉnh áp suất rất lớn xuất hiện trong thời gian cực ngắn. Những xung áp này tác động lên toàn bộ hệ thống đường ống theo chu kỳ lặp lại, tạo nên các tải trọng động mà nhiều thiết bị không được thiết kế để chịu đựng liên tục.

Ban đầu, người vận hành thường chỉ nhận thấy những dấu hiệu như tiếng va đập lớn sau khi tắt bơm, đường ống rung mạnh, đồng hồ áp suất dao động bất thường hoặc van phát ra tiếng ồn khi đóng mở. Tuy nhiên, nếu hiện tượng tiếp tục lặp lại, các tải trọng xung kích sẽ dần làm giảm độ bền của hệ thống.

Trong thực tế, búa nước có thể dẫn đến nhiều dạng hư hỏng khác nhau như:

• Rò rỉ tại mặt bích và các mối nối.
• Hư hỏng gioăng làm kín và phớt cơ khí của máy bơm.
• Nứt hoặc biến dạng đường ống do chịu tải trọng xung kích lặp lại.
• Hỏng van điều khiển, van điện từ và các phụ kiện nhạy cảm với dao động áp suất.
• Gia tăng rung động và tiếng ồn trong toàn bộ hệ thống cơ điện.

Đối với các công trình như khách sạn, bệnh viện, trung tâm dữ liệu, nhà máy hoặc hệ thống HVAC trung tâm, hiện tượng búa nước không chỉ làm tăng chi phí bảo trì mà còn có thể gây gián đoạn vận hành và ảnh hưởng đến độ tin cậy của toàn bộ hệ thống.

III. Vì sao các giải pháp truyền thống chưa xử lý triệt để?

Trong nhiều năm, các kỹ sư đã áp dụng nhiều giải pháp để giảm ảnh hưởng của búa nước như sử dụng van một chiều, bình tích áp (Accumulator) hoặc điều chỉnh chế độ vận hành của máy bơm. Những giải pháp này đều có hiệu quả trong một số điều kiện nhất định, nhưng chủ yếu nhằm giảm nguy cơ phát sinh búa nước hoặc hạn chế một phần tác động của hiện tượng, thay vì hấp thụ trực tiếp năng lượng của sóng áp suất.

Ví dụ, van một chiều có chức năng ngăn dòng chảy ngược và bảo vệ máy bơm khi dừng hoạt động. Tuy nhiên, khi xung áp đã hình thành, thiết bị này không thể hấp thụ năng lượng của sóng áp và vẫn phải chịu tác động của áp lực đột ngột.

Trong khi đó, bình tích áp (Accumulator) có thể làm giảm dao động áp suất nhờ buồng khí nén bên trong. Tuy nhiên, hiệu quả của thiết bị phụ thuộc vào dung tích, áp suất khí nạp và vị trí lắp đặt, đồng thời thường yêu cầu kết nối theo nhánh (Off-line Installation) và không gian lắp đặt tương đối lớn.

Chính vì vậy, trong nhiều hệ thống cấp nước, HVAC và công nghiệp, các kỹ sư cần một giải pháp có thể hấp thụ xung áp ngay trên tuyến ống (In-line), làm dịu sóng áp trước khi chúng lan truyền khắp hệ thống, đồng thời vẫn duy trì lưu lượng và đặc tính dòng chảy trong điều kiện vận hành bình thường.

Đó cũng là định hướng phát triển của công nghệ chống rung MOOHA do TOZEN nghiên cứu, trong đó thiết bị được thiết kế để tác động trực tiếp lên sóng áp suất thay vì chỉ giảm hậu quả của hiện tượng búa nước. Nội dung tiếp theo sẽ phân tích chi tiết cấu tạo và nguyên lý hoạt động của MOOHA để làm rõ cơ chế này.

IV. Giải mã công nghệ MOOHA: Vì sao có thể hấp thụ búa nước mà không cản trở dòng chảy?

Điểm khác biệt lớn nhất giữa búa nước chống rung MOOHA và nhiều thiết bị chống búa nước truyền thống nằm ở triết lý thiết kế. Thay vì chỉ tạo thêm một thể tích chứa để giảm áp suất hoặc làm chậm quá trình đóng mở dòng chảy, MOOHA được phát triển như một thiết bị hấp thụ sóng áp suất lắp trực tiếp trên đường ống (In-line Water Hammer Absorber).

Điều này có nghĩa là nước vẫn chảy liên tục qua thiết bị trong điều kiện vận hành bình thường. Chỉ khi xuất hiện xung áp vượt quá ngưỡng làm việc, các bộ phận đàn hồi bên trong mới bắt đầu hoạt động để hấp thụ năng lượng của sóng áp suất, sau đó nhanh chóng trở về trạng thái ban đầu khi áp lực ổn định.

Nhờ nguyên lý này, MOOHA vừa có thể bảo vệ hệ thống trước hiện tượng búa nước, vừa hạn chế tối đa ảnh hưởng đến lưu lượng và tổn thất áp suất trong quá trình vận hành.

1. Cấu tạo của MOOHA

Về kết cấu, MOOHA không phải là một bình tích áp thông thường mà là một tổ hợp gồm nhiều bộ phận phối hợp với nhau để kiểm soát sự biến thiên áp suất trong đường ống.

Theo cấu tạo của TOZEN, thiết bị bao gồm các thành phần chính sau:

Khác với nhiều thiết bị giảm chấn khác, mỗi bộ phận của MOOHA không hoạt động độc lập mà tạo thành một hệ thống hấp thụ năng lượng khép kín, trong đó ống đàn hồi và buồng khí là hai thành phần quyết định hiệu quả xử lý búa nước.

2. Nguyên lý hoạt động của MOOHA

Để hiểu vì sao MOOHA có thể hấp thụ búa nước mà không làm cản trở dòng chảy, cần xem xét quá trình hoạt động của thiết bị theo từng giai đoạn.

Hệ thống vận hành bình thường

Trong điều kiện áp suất và lưu lượng ổn định, nước chảy trực tiếp qua Perforated Pipe (ống đục lỗ) giống như một đoạn đường ống thông thường. Lúc này, Elastic Tube (ống đàn hồi) được cân bằng bởi áp suất của dòng nước và Air Chamber chứa khí Nitơ nên không xảy ra biến dạng đáng kể. Vì vậy, MOOHA gần như không ảnh hưởng đến đặc tính thủy lực của hệ thống trong quá trình vận hành bình thường.

Xuất hiện búa nước và hấp thụ xung áp

Khi van đóng đột ngột hoặc máy bơm dừng nhanh, sóng áp suất truyền đến MOOHA và tác động lên Elastic Tube thông qua các lỗ phân bố trên Perforated Pipe. Dưới tác động của xung áp, ống đàn hồi giãn nở, đồng thời khí Nitơ trong Air Chamber bị nén lại và hoạt động như một "lò xo khí", hấp thụ một phần năng lượng của sóng áp.

Nhờ sự phối hợp giữa Perforated Pipe, Elastic Tube và Air Chamber, năng lượng của búa nước được chuyển thành năng lượng đàn hồi thay vì phản xạ trở lại đường ống. Kết quả là đỉnh áp suất giảm xuống, biên độ dao động nhỏ hơn và sóng áp được làm dịu trước khi tiếp tục lan truyền trong hệ thống. Đây cũng chính là nguyên lý mà TOZEN mô tả là "calms and smooths the water shock wave".

Trở về trạng thái ban đầu

Sau khi xung áp đi qua, áp suất trong đường ống trở về trạng thái ổn định. Khí Nitơ giãn nở trở lại, đưa Elastic Tube về hình dạng ban đầu để sẵn sàng cho chu kỳ hấp thụ tiếp theo. Toàn bộ quá trình diễn ra hoàn toàn tự động, không cần nguồn điện hay cơ cấu điều khiển, giúp MOOHA có thể hấp thụ búa nước nhiều lần trong suốt quá trình vận hành của hệ thống.

Cấu tạo và nguyên lý hoạt động của van búa nước MOOHA

3. Vai trò của các thành phần chính trong công nghệ MOOHA

Hiệu quả hấp thụ búa nước của MOOHA không đến từ một bộ phận riêng lẻ mà được tạo nên bởi sự phối hợp giữa ống đục lỗ, ống đàn hồi và buồng khí. Mỗi thành phần đảm nhận một chức năng khác nhau trong quá trình tiếp nhận, hấp thụ và giải phóng năng lượng của sóng áp suất.

Ống đàn hồi Elastic Tube – Bộ phận hấp thụ năng lượng của sóng áp

Elastic Tube được chế tạo từ cao su tổng hợp (Synthetic Rubber) và là bộ phận trực tiếp biến dạng khi xuất hiện xung áp. Khi áp suất trong đường ống tăng đột ngột, ống đàn hồi sẽ giãn nở để hấp thụ một phần năng lượng của sóng áp, sau đó nhanh chóng trở về trạng thái ban đầu khi áp suất ổn định.

Có thể xem ống đàn hồi là bộ phận hấp thụ năng lượng chính của MOOHA, quyết định khả năng làm dịu búa nước trong quá trình vận hành.

Ống đục lỗ Perforated Pipe – Duy trì dòng chảy và phân bố áp suất

Perforated Pipe là ống dẫn dòng nước đi xuyên qua thiết bị trong điều kiện vận hành bình thường. Hệ thống lỗ phân bố trên thân ống giúp áp suất tác động đồng đều lên ống đàn hồi, nhờ đó thiết bị có thể phản ứng nhanh khi xuất hiện búa nước mà vẫn duy trì đặc tính dòng chảy gần như không thay đổi.

Air Chamber – Tích trữ và giải phóng năng lượng đàn hồi

Air Chamber là buồng chứa khí Nitơ (Nitrogen Gas) được nạp sẵn theo thông số thiết kế của nhà sản xuất. Khi Elastic Tube giãn nở, khí Nitơ bị nén lại để hấp thụ một phần năng lượng của sóng áp. Khi áp suất trở về bình thường, khí Nitơ giãn nở và đưa ống đàn hồi trở lại vị trí ban đầu, giúp thiết bị sẵn sàng cho chu kỳ hấp thụ tiếp theo.

Đồng hồ đo áp suất Pressure Gauge và van Nipple – Theo dõi và hiệu chỉnh áp suất

Đồng hồ đo áp suất và van Nipple hỗ trợ kiểm tra, điều chỉnh áp suất của buồng khí trong quá trình vận hành và bảo trì. Theo khuyến nghị của TOZEN, áp suất buồng khí được cài đặt tại nhà máy và có thể hiệu chỉnh thông qua van Nipple để phù hợp với điều kiện làm việc thực tế của từng hệ thống.

4. Vì sao MOOHA không cản trở dòng chảy?

Đây là điểm khác biệt lớn nhất giữa MOOHA và nhiều thiết bị chống búa nước truyền thống.

Trong điều kiện vận hành bình thường, dòng nước chảy trực tiếp qua ống đục lỗ mà không đi vào buồng khí hay phải đổi hướng qua một khoang chứa. Ống đàn hồi chỉ biến dạng khi xuất hiện xung áp do búa nước.

Nhờ nguyên lý này, MOOHA chỉ hoạt động khi cần hấp thụ sóng áp suất, còn ở trạng thái bình thường, thiết bị gần như hoạt động như một đoạn ống thẳng. Đây cũng là lý do TOZEN khẳng định MOOHA có khả năng hấp thụ búa nước mà không làm thay đổi đặc tính dòng chảy (without inhibiting the fluid flow).

V. Hiệu quả hấp thụ búa nước qua biểu đồ áp suất

Khả năng làm việc của MOOHA không chỉ được thể hiện qua cấu tạo mà còn được chứng minh bằng sự thay đổi của sóng áp suất sau khi thiết bị được lắp đặt trên hệ thống.

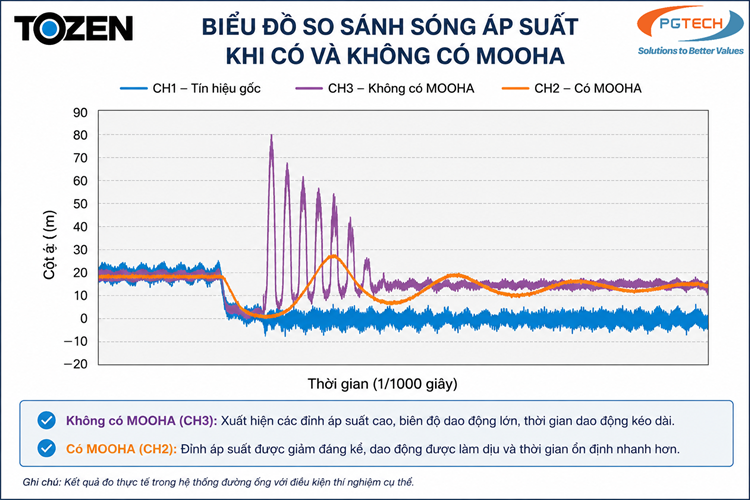

Trong brochure kỹ thuật, TOZEN so sánh hai trường hợp: hệ thống không sử dụng MOOHA và hệ thống có lắp MOOHA. Kết quả cho thấy dạng sóng áp suất thay đổi rõ rệt.

Ở hệ thống không sử dụng thiết bị hấp thụ búa nước, xung áp xuất hiện với đỉnh áp suất rất cao, thời gian tăng áp diễn ra gần như tức thời. Điều này tạo ra tải trọng động lớn lên đường ống, van, máy bơm và các phụ kiện.

Ngược lại, khi MOOHA được lắp đặt, một phần năng lượng của sóng áp được hấp thụ bởi Elastic Tube và Air Chamber, làm giảm đáng kể đỉnh áp suất. Thay vì xuất hiện một xung áp nhọn và tập trung, đường cong áp suất trở nên "mềm" hơn với biên độ thấp hơn và thời gian truyền năng lượng dài hơn.

Về bản chất, MOOHA không loại bỏ hoàn toàn sóng áp suất vì điều này gần như không thể đối với một hệ thống thủy lực kín. Thiết bị hoạt động theo nguyên lý giảm biên độ và phân tán năng lượng của xung áp, từ đó hạn chế tải trọng động tác động lên hệ thống.

Đây cũng là lý do TOZEN mô tả MOOHA là thiết bị "calms and smooths the water shock wave" – làm dịu và làm mượt sóng áp, thay vì ngăn chặn dòng nước hoặc cản trở sự truyền động của lưu chất.

VI. Vị trí lắp đặt MOOHA quyết định hiệu quả chống búa nước

Theo khuyến nghị của TOZEN, MOOHA nên được lắp càng gần nguồn phát sinh búa nước càng tốt. Khi được bố trí đúng vị trí, thiết bị sẽ hấp thụ xung áp ngay khi chúng hình thành, hạn chế sóng áp lan truyền dọc theo đường ống và giảm tải trọng động lên toàn bộ hệ thống.

Lắp đặt gần máy bơm

Máy bơm là một trong những nguồn phát sinh búa nước phổ biến, đặc biệt khi dừng bơm đột ngột, mất điện hoặc đóng nhanh van trên đường ống. Trong những tình huống này, sóng áp thường xuất hiện ngay tại đầu đẩy của bơm và nhanh chóng lan truyền khắp hệ thống.

Vì vậy, TOZEN khuyến nghị lắp MOOHA gần máy bơm để hấp thụ xung áp ngay từ nguồn, giảm rung động và hạn chế áp lực tác động lên đường ống, van và các thiết bị phía sau.

Lắp đặt gần van phao (Ball Float Valve)

Van phao thường đóng khi bể chứa đầy nước. Nếu quá trình đóng diễn ra nhanh trong điều kiện lưu lượng lớn, xung áp có thể hình thành ngay trước van. Việc bố trí MOOHA gần van phao giúp làm dịu sóng áp ngay tại vị trí phát sinh, giảm hiện tượng rung động và tiếng va đập trong đường ống.

Lắp đặt gần van điện từ (Solenoid Valve)

Van điện từ có thời gian đóng mở rất ngắn nên dễ tạo ra búa nước trong các hệ thống điều khiển tự động. Đặt MOOHA gần van giúp hấp thụ xung áp trước khi chúng lan truyền sang các đoạn ống và thiết bị khác, góp phần bảo vệ toàn bộ hệ thống.

Lắp đặt theo dạng By-pass (Off-line Installation)

Ngoài phương án lắp trực tiếp trên tuyến ống chính (In-line Installation), MOOHA cũng có thể được kết nối theo nhánh (Off-line Installation) trong trường hợp không đủ không gian lắp đặt hoặc cần thuận tiện cho công tác bảo trì. Tuy nhiên, với các hệ thống mới, TOZEN vẫn ưu tiên phương án lắp trực tiếp gần nguồn phát sinh búa nước để đạt hiệu quả hấp thụ xung áp cao nhất.

MOOHA hiện được ứng dụng rộng rãi trong các hệ thống cấp nước, HVAC, PCCC, nước làm mát công nghiệp, trạm bơm tăng áp và các dây chuyền sử dụng van điều khiển tự động. Thiết bị đặc biệt phù hợp với những hệ thống có thao tác đóng mở nhanh hoặc thường xuyên xuất hiện xung áp do thay đổi lưu lượng đột ngột.

VII. Những lưu ý kỹ thuật khi lựa chọn và lắp đặt MOOHA

Hiệu quả của thiết bị không chỉ phụ thuộc vào chất lượng sản phẩm mà còn phụ thuộc vào việc lựa chọn đúng thông số và điều kiện vận hành.

Theo hướng dẫn của TOZEN, khi lựa chọn MOOHA cần xem xét đồng thời các yếu tố sau:

• đường kính danh nghĩa của đường ống;
• chiều dài và cấu hình tuyến ống;
• vận tốc dòng chảy;
• áp suất làm việc lớn nhất;
• vị trí phát sinh búa nước;
• nguồn tạo xung áp (máy bơm, van điện từ, van phao...).

Đặc biệt, áp suất buồng khí được TOZEN cài đặt sẵn khoảng 0,5 MPa tại nhà máy. Trong quá trình vận hành, áp suất này có thể được điều chỉnh thông qua Nipple Valve để phù hợp với điều kiện làm việc thực tế. Theo khuyến nghị của hãng, áp suất buồng khí tối ưu thường xấp xỉ 50% áp suất làm việc lớn nhất của hệ thống.

Ngoài ra, trước khi đưa thiết bị vào vận hành, kỹ sư cũng nên kiểm tra tình trạng các bu lông nắp đầu, đồng hồ áp suất và áp suất khí nạp nhằm đảm bảo MOOHA hoạt động đúng theo thiết kế ban đầu.

Hướng dẫn lựa chọn và lắp đặt van chống búa nước MOOHA

VIII. Giải pháp chống búa nước TOZEN do PGTECH phân phối tại Việt Nam

Búa nước là hiện tượng có nguyên nhân phát sinh rất đa dạng và không phải hệ thống nào cũng có thể áp dụng cùng một giải pháp. Việc lựa chọn thiết bị cần được đánh giá dựa trên đặc điểm đường ống, chế độ vận hành của máy bơm, loại van sử dụng, áp suất làm việc và vị trí phát sinh xung áp.

Là nhà phân phối chính thức các giải pháp chống rung TOZEN cho hệ thống đường ống máy móc tại Việt Nam, PGTECH không chỉ cung cấp thiết bị mà còn hỗ trợ kỹ sư, đơn vị tư vấn và nhà thầu trong việc phân tích nguyên nhân gây búa nước, lựa chọn đúng chủng loại MOOHA cũng như xác định vị trí lắp đặt phù hợp để đạt hiệu quả tối ưu.

Với kinh nghiệm tham gia nhiều dự án HVAC, nhà máy, khách sạn, bệnh viện và công trình hạ tầng tại Việt Nam, PGTECH có khả năng tư vấn giải pháp phù hợp với điều kiện vận hành thực tế của từng hệ thống, thay vì chỉ lựa chọn thiết bị theo kích thước đường ống.

Kết luận

Búa nước không đơn thuần là hiện tượng tăng áp suất tức thời mà là sự lan truyền của các sóng áp suất động có khả năng tạo ra tải trọng xung kích lớn lên toàn bộ hệ thống đường ống. Nếu không được kiểm soát đúng cách, hiện tượng này có thể làm giảm tuổi thọ của máy bơm, van, đường ống và nhiều thiết bị cơ điện khác, đồng thời gia tăng chi phí bảo trì và nguy cơ gián đoạn vận hành.

Khác với nhiều giải pháp truyền thống, MOOHA được TOZEN phát triển theo nguyên lý hấp thụ và làm dịu sóng áp suất ngay trên đường ống, thông qua sự kết hợp giữa ống đục lỗ, ống đàn hồi và buồng khí. Thiết bị chỉ tham gia khi xuất hiện xung áp, trong khi ở điều kiện vận hành bình thường, dòng nước vẫn lưu thông gần như không thay đổi. Chính nguyên lý này giúp MOOHA vừa bảo vệ hệ thống trước hiện tượng búa nước, vừa duy trì hiệu suất thủy lực và không làm cản trở dòng chảy.

Tại Việt Nam, PGTECH là đơn vị phân phối các giải pháp chống búa nước và chống rung TOZEN cho nhiều dự án HVAC, cấp nước, PCCC và công nghiệp. Với kinh nghiệm tư vấn kỹ thuật và triển khai thực tế, PGTECH hỗ trợ khách hàng từ khâu phân tích nguyên nhân, lựa chọn thiết bị đến xác định vị trí lắp đặt nhằm tối ưu hiệu quả bảo vệ hệ thống và nâng cao độ tin cậy vận hành trong suốt vòng đời công trình.

Việc hiểu đúng bản chất của hiện tượng búa nước và lựa chọn đúng giải pháp ngay từ giai đoạn thiết kế sẽ giúp nâng cao độ tin cậy, kéo dài tuổi thọ thiết bị và giảm đáng kể chi phí vận hành trong suốt vòng đời của hệ thống.
