Đồng hồ Glycerin là gì? Khi nào nên sử dụng đồng hồ có dầu?

22/07/2026

Mở đầu

Trong các hệ thống HVAC, Steam, Boiler, Chiller Plant hay nhiều dây chuyền sản xuất công nghiệp, Pressure Gauge (đồng hồ đo áp suất) là thiết bị không thể thiếu để giám sát áp suất vận hành của hệ thống. Tuy nhiên, không phải mọi đồng hồ đo áp suất đều được thiết kế giống nhau. Bên cạnh các dòng đồng hồ khô (Dry Pressure Gauge), trên thị trường còn có một dòng sản phẩm được sử dụng rất phổ biến trong các môi trường làm việc khắc nghiệt là đồng hồ Glycerin, hay còn gọi là đồng hồ đo áp suất có dầu.

Nhiều kỹ sư và đơn vị vận hành thường đặt câu hỏi: Đồng hồ Glycerin khác gì so với đồng hồ thông thường? Tại sao cùng đo áp suất nhưng một số ứng dụng bắt buộc phải sử dụng đồng hồ có dầu, trong khi những hệ thống khác lại không cần?

Thực tế, việc lựa chọn sai loại đồng hồ đo áp suất có thể khiến kim đồng hồ rung lắc liên tục, khó đọc giá trị, giảm tuổi thọ thiết bị và làm sai lệch việc đánh giá tình trạng vận hành của hệ thống. Bài viết dưới đây sẽ giúp bạn hiểu rõ đồng hồ Glycerin là gì, nguyên lý hoạt động cũng như khi nào nên sử dụng đồng hồ có dầu trong các hệ HVAC và công nghiệp.

Đồng hồ đo áp suất có dầu inox PA Đức — *PGTECH cung cấp dòng Đồng hồ đo áp suất có dầu, thân vỏ inox của PA Đức chứa chất lỏng glycerine 99.7%*

Đồng Hồ Glycerin Là Gì?

Đồng hồ Glycerin (Glycerin Filled Pressure Gauge) là đồng hồ đo áp suất được bơm đầy một loại chất lỏng chuyên dụng – thường là dầu Glycerin – vào bên trong vỏ đồng hồ, bao quanh toàn bộ cơ cấu truyền động và kim hiển thị.

Khác với đồng hồ khô, bên trong đồng hồ Glycerin không chứa không khí mà được lấp đầy gần như hoàn toàn bằng chất lỏng. Nhờ đó, mọi chuyển động của bộ truyền động đều diễn ra trong môi trường có khả năng hấp thụ dao động và giảm rung hiệu quả.

Về chức năng đo áp suất, đồng hồ Glycerin vẫn hoạt động dựa trên nguyên lý cơ học giống các dòng đồng hồ đo áp suất truyền thống. Điểm khác biệt nằm ở việc lớp dầu bên trong đóng vai trò như một bộ giảm chấn (damping system), giúp hạn chế tác động của rung động cơ học và dao động áp suất lên cơ cấu đo.

Đây cũng là lý do đồng hồ Glycerin được sử dụng rộng rãi trong những môi trường mà đồng hồ khô thường gặp khó khăn trong quá trình vận hành, chẳng hạn như:

Hệ thống bơm nước công suất lớn.
Trạm bơm tăng áp.
Chiller Plant.
Boiler và Steam System.
Máy nén khí (Air Compressor).
Hệ thống thủy lực (Hydraulic System).
Thiết bị công nghiệp có rung động liên tục.

Trong thực tế, khi quan sát hai đồng hồ cùng lắp trên một hệ thống có rung động mạnh, kỹ sư có thể dễ dàng nhận thấy sự khác biệt. Đồng hồ khô thường có hiện tượng kim dao động liên tục, gây khó khăn khi đọc giá trị áp suất. Trong khi đó, kim của đồng hồ Glycerin di chuyển ổn định hơn, giúp việc theo dõi và ghi nhận thông số trở nên dễ dàng và chính xác hơn.

Tuy nhiên, cần lưu ý rằng không phải mọi ứng dụng đều cần sử dụng đồng hồ Glycerin. Việc lựa chọn đồng hồ có dầu hay không phụ thuộc vào đặc điểm vận hành của hệ thống, mức độ rung động, dao động áp suất và điều kiện môi trường làm việc. Đây cũng là một trong những yếu tố quan trọng giúp tối ưu chi phí đầu tư mà vẫn đảm bảo hiệu quả vận hành lâu dài.

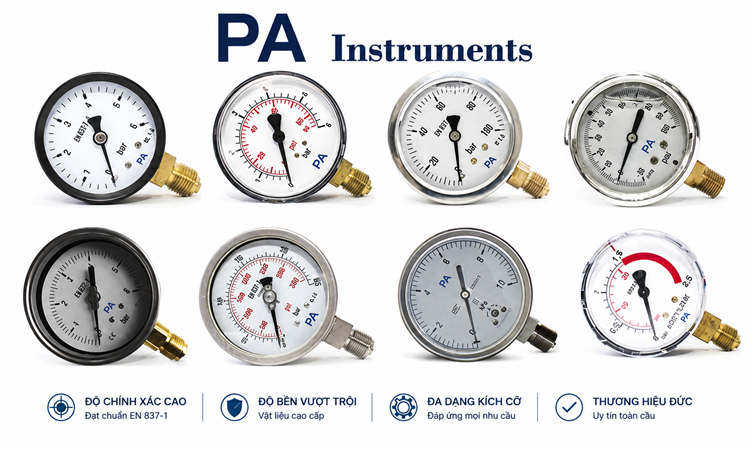

*Đồng hồ đo áp suất của thương hiệu PA/Đức nổi tiếng với độ chính xác cao*

Cấu Tạo Và Nguyên Lý Hoạt Động

Mặc dù được gọi là đồng hồ có dầu, nhưng cấu tạo của đồng hồ Glycerin gần như tương đồng với các dòng đồng hồ đo áp suất cơ học thông thường. Điểm khác biệt lớn nhất nằm ở việc toàn bộ cơ cấu truyền động bên trong được ngâm trong dầu Glycerin thay vì hoạt động trong môi trường không khí.

Một đồng hồ Glycerin tiêu chuẩn thường bao gồm các bộ phận chính:

Vỏ đồng hồ bằng thép hoặc inox.
Mặt kính bảo vệ.
Ống Bourdon (Bourdon Tube) – bộ phận cảm nhận áp suất.
Cơ cấu bánh răng và thanh truyền.
Kim chỉ thị và mặt chia thang đo.
Cổng kết nối ren với hệ thống.
Dầu Glycerin được bơm đầy bên trong vỏ đồng hồ.

Trong đó, ống Bourdon là bộ phận quan trọng nhất. Khi áp suất từ hệ thống đi vào đồng hồ, ống Bourdon sẽ biến dạng đàn hồi một lượng rất nhỏ. Chuyển động này được truyền qua cơ cấu bánh răng để làm quay kim chỉ thị, từ đó hiển thị giá trị áp suất trên mặt đồng hồ.

Đối với đồng hồ khô, toàn bộ cơ cấu truyền động hoạt động trong môi trường không khí. Vì vậy, khi hệ thống xuất hiện rung động hoặc dao động áp suất, các chi tiết cơ khí và kim chỉ thị dễ bị rung theo, khiến việc đọc giá trị trở nên khó khăn.

Ngược lại, ở đồng hồ Glycerin, toàn bộ cơ cấu truyền động được bao quanh bởi lớp dầu có độ nhớt phù hợp. Khi các chi tiết cơ khí chuyển động, dầu tạo ra lực cản vừa đủ để làm giảm các dao động đột ngột nhưng vẫn đảm bảo kim đồng hồ phản hồi theo sự thay đổi áp suất của hệ thống.

Nhờ thiết kế này, đồng hồ Glycerin duy trì chuyển động của kim ổn định hơn khi làm việc trong môi trường có rung động hoặc dao động áp suất liên tục. Đây cũng là nền tảng giúp dòng đồng hồ này được sử dụng rộng rãi trong các hệ thống HVAC, Steam, Boiler, máy nén khí và nhiều ứng dụng công nghiệp khác.

Vì Sao Dầu Glycerin Giúp Chống Rung?

Nhiều người cho rằng dầu Glycerin có nhiệm vụ "làm trơn" các chi tiết bên trong đồng hồ. Thực tế, đây không phải là chức năng chính của chất lỏng này.

Vai trò quan trọng nhất của dầu Glycerin là tạo lực giảm chấn (Damping Effect) đối với toàn bộ cơ cấu truyền động của đồng hồ đo áp suất.

Trong các hệ thống HVAC và công nghiệp, áp suất không phải lúc nào cũng ổn định tuyệt đối. Mỗi lần bơm khởi động hoặc dừng, van điều khiển đóng mở, máy nén thay đổi tải hoặc lưu lượng dao động, áp suất trong đường ống đều có thể biến thiên trong thời gian rất ngắn. Đồng thời, rung động từ động cơ, bơm hoặc thiết bị quay cũng truyền trực tiếp qua đường ống đến đồng hồ đo áp suất.

Nếu sử dụng đồng hồ khô tại các vị trí này, toàn bộ dao động sẽ truyền trực tiếp đến cơ cấu bánh răng và kim chỉ thị. Hậu quả thường gặp là:

Kim đồng hồ rung liên tục.
Khó đọc chính xác giá trị áp suất.
Mòn nhanh các chi tiết truyền động.
Sai số đo tăng theo thời gian.
Tuổi thọ đồng hồ giảm đáng kể.

Khi đồng hồ được bơm đầy dầu Glycerin, lớp chất lỏng bao quanh toàn bộ cơ cấu truyền động sẽ hấp thụ một phần năng lượng do rung động tạo ra. Nhờ đặc tính có độ nhớt cao và ổn định, dầu làm giảm tốc độ dao động của kim mà vẫn đảm bảo đồng hồ phản hồi chính xác với sự thay đổi áp suất thực tế của hệ thống.

Hiệu quả này đặc biệt rõ rệt tại các vị trí gần bơm ly tâm, máy nén khí, hệ thống thủy lực hoặc các đường ống thường xuyên xuất hiện xung áp (Pressure Pulsation). Thay vì dao động liên tục, kim đồng hồ sẽ chuyển động ổn định hơn, giúp kỹ sư dễ dàng theo dõi xu hướng thay đổi áp suất và phát hiện các bất thường trong quá trình vận hành. Đồng thời, lớp dầu Glycerin còn góp phần giảm ma sát giữa các chi tiết chuyển động, hạn chế sự xâm nhập của hơi ẩm và bụi bẩn, giảm nguy cơ ngưng tụ hơi nước trên mặt kính, từ đó duy trì độ chính xác và kéo dài tuổi thọ của đồng hồ trong quá trình sử dụng.

Có thể thấy rằng, dầu Glycerin không làm thay đổi nguyên lý đo áp suất của đồng hồ đo áp suất, mà đóng vai trò như một lớp bảo vệ giúp thiết bị duy trì khả năng làm việc ổn định trong những điều kiện mà đồng hồ khô khó đáp ứng lâu dài.

Khi Nào Nên Sử Dụng Đồng Hồ Có Dầu?

Không phải mọi hệ thống đều cần sử dụng đồng hồ đo áp suất Glycerin. Tuy nhiên, trong những môi trường có rung động cơ học hoặc dao động áp suất thường xuyên, đây là lựa chọn được ưu tiên nhằm đảm bảo khả năng hiển thị ổn định, duy trì độ chính xác và kéo dài tuổi thọ của thiết bị.

Hệ thống HVAC và trạm bơm

Trong các hệ thống HVAC, đồng hồ Glycerin thường được lắp tại các cụm bơm tuần hoàn, đường nước lạnh (Chilled Water), đường nước giải nhiệt (Condenser Water) hoặc các trạm bơm tăng áp. Khi bơm vận hành, rung động từ động cơ cùng sự thay đổi lưu lượng, đặc biệt trên các hệ thống sử dụng biến tần (VFD), có thể tạo ra dao động áp suất liên tục. Đồng hồ có dầu giúp kim hiển thị ổn định hơn, giúp kỹ sư dễ dàng theo dõi áp suất và đánh giá tình trạng vận hành của hệ thống.

Hệ thống Steam và Boiler

Đối với các hệ thống hơi, ngoài rung động cơ học còn xuất hiện hiện tượng xung áp (Pressure Pulsation) do van điều khiển đóng mở hoặc nhu cầu tiêu thụ hơi thay đổi liên tục. Trong điều kiện này, đồng hồ Glycerin giúp giảm tác động của các dao động tức thời lên cơ cấu đo, hạn chế hiện tượng kim rung mạnh và cải thiện khả năng quan sát thông số vận hành.

Hệ thống thủy lực và máy nén khí

Các hệ thống thủy lực (Hydraulic System) và máy nén khí (Air Compressor) thường phát sinh các chu kỳ tăng giảm áp suất với tần suất cao. Nếu sử dụng đồng hồ khô, kim đồng hồ dễ dao động liên tục, gây khó khăn khi đọc giá trị và làm tăng mức độ mài mòn của cơ cấu truyền động. Đồng hồ Glycerin giúp giảm ảnh hưởng của các dao động này, từ đó nâng cao độ ổn định và tuổi thọ của thiết bị.

Các dây chuyền công nghiệp có rung động

Ngoài HVAC và Steam, đồng hồ Glycerin còn được sử dụng rộng rãi trong các dây chuyền sản xuất, hệ thống xử lý nước, nhà máy hóa chất, nhà máy thực phẩm, trạm bơm cấp nước và nhiều thiết bị công nghiệp có rung động liên tục. Đây là những môi trường mà đồng hồ đo áp suất thường phải làm việc trong điều kiện khắc nghiệt và yêu cầu độ tin cậy cao trong thời gian dài.

Có thể thấy rằng, đồng hồ Glycerin là lựa chọn phù hợp cho hầu hết các vị trí có rung động cơ học, xung áp hoặc dao động áp suất thường xuyên, nơi mà đồng hồ khô khó duy trì khả năng hiển thị ổn định trong suốt quá trình vận hành.

Khi Nào Không Cần Dùng Đồng Hồ Glycerin?

Mặc dù mang lại nhiều ưu điểm, đồng hồ Glycerin không phải là lựa chọn bắt buộc trong mọi trường hợp.

Đối với các hệ thống có áp suất ổn định, ít rung động và được lắp đặt trong môi trường sạch, đồng hồ khô hoàn toàn có thể đáp ứng yêu cầu đo lường với chi phí đầu tư thấp hơn.

Ví dụ, trong các đường ống cấp nước sinh hoạt có lưu lượng ổn định, hệ thống HVAC quy mô nhỏ, đường khí nén áp suất ổn định hoặc các cụm thiết bị đặt cố định, ít chịu tác động từ rung động cơ học, đồng hồ khô vẫn có thể hoạt động hiệu quả trong thời gian dài.

Ngoài yếu tố kỹ thuật, điều kiện môi trường cũng cần được xem xét. Dầu Glycerin có độ nhớt khá cao nên trong điều kiện nhiệt độ môi trường quá thấp, phản ứng của kim đồng hồ có thể chậm hơn so với đồng hồ khô. Vì vậy, đối với các ứng dụng ngoài trời tại vùng khí hậu lạnh hoặc các hệ thống làm việc ở nhiệt độ âm sâu, nhà sản xuất có thể khuyến nghị sử dụng các loại chất lỏng giảm chấn khác phù hợp hơn.

Việc lựa chọn đồng hồ có dầu hay không nên dựa trên điều kiện vận hành thực tế thay vì mặc định rằng đồng hồ Glycerin luôn là phương án tối ưu. Đối với những hệ thống không có rung động đáng kể, việc sử dụng đồng hồ khô vừa đáp ứng yêu cầu kỹ thuật vừa giúp tối ưu chi phí đầu tư.

So Sánh Đồng Hồ Có Dầu Và Không Dầu

Cả đồng hồ Glycerin và đồng hồ khô đều sử dụng cùng nguyên lý đo áp suất thông qua ống Bourdon. Sự khác biệt chủ yếu nằm ở khả năng làm việc trong các điều kiện vận hành khác nhau.

Đồng hồ khô có ưu điểm là cấu tạo đơn giản, trọng lượng nhẹ, giá thành thấp và phản hồi rất nhanh với sự thay đổi áp suất. Thiết bị phù hợp với những hệ thống ổn định, ít rung động và không yêu cầu giảm chấn.

Trong khi đó, đồng hồ Glycerin được thiết kế để làm việc trong các môi trường khắc nghiệt hơn. Lớp dầu bên trong giúp giảm rung kim, bảo vệ cơ cấu truyền động, hạn chế hơi ẩm xâm nhập và tăng tuổi thọ của thiết bị.

Nếu xét về khả năng đọc giá trị đo, đồng hồ Glycerin cho trải nghiệm tốt hơn trong các hệ thống có dao động áp suất hoặc rung động liên tục. Kim hiển thị ổn định giúp kỹ sư dễ dàng theo dõi xu hướng áp suất và phát hiện các dấu hiệu bất thường trong quá trình vận hành.

Ngược lại, đối với các hệ thống hoàn toàn ổn định, sự khác biệt về khả năng đo giữa hai loại đồng hồ gần như không đáng kể. Khi đó, việc lựa chọn sẽ phụ thuộc nhiều hơn vào chi phí đầu tư và điều kiện sử dụng thực tế.

Có thể hiểu đơn giản rằng, đồng hồ khô phù hợp với môi trường vận hành ổn định, còn đồng hồ Glycerin phát huy hiệu quả rõ rệt khi hệ thống xuất hiện rung động hoặc dao động áp suất thường xuyên.

So sánh đồng hồ đo áp suất có dầu và đồng hồ đo áp suất không dầu

Những Lưu Ý Khi Lựa Chọn Đồng Hồ Glycerin

Lựa chọn đúng đồng hồ Glycerin không chỉ đơn thuần là chọn loại có dầu hay không có dầu. Để thiết bị hoạt động ổn định và có tuổi thọ cao, kỹ sư cần xem xét đồng thời nhiều yếu tố kỹ thuật.

Trước hết là dải đo áp suất. Một nguyên tắc được áp dụng phổ biến là áp suất làm việc bình thường nên nằm trong khoảng 30–70% giá trị toàn thang đo. Việc lựa chọn dải đo quá nhỏ dễ dẫn đến hiện tượng quá áp, trong khi dải đo quá lớn sẽ làm giảm khả năng quan sát và độ phân giải của đồng hồ.

Tiếp theo là vật liệu chế tạo. Đối với các ứng dụng HVAC thông thường, thân đồng hoặc thép có thể đáp ứng yêu cầu. Tuy nhiên, trong các môi trường có độ ẩm cao, hơi nước nóng, hóa chất hoặc môi trường ăn mòn, nên ưu tiên các dòng đồng hồ bằng inox để nâng cao tuổi thọ và khả năng chống ăn mòn.

Kỹ sư cũng cần lựa chọn đúng kích thước mặt đồng hồ, kiểu kết nối ren, đường kính ren, kiểu chân đứng hoặc chân sau sao cho phù hợp với vị trí lắp đặt và không gian vận hành.

Đối với các hệ thống Steam, ngoài việc sử dụng đồng hồ Glycerin, nên kết hợp với ống siphon nhằm giảm nhiệt độ môi chất trước khi đi vào đồng hồ, giúp bảo vệ ống Bourdon và kéo dài tuổi thọ thiết bị.

Trong các hệ thống có xung áp rất mạnh, việc sử dụng thêm snubber, needle valve hoặc các thiết bị giảm xung áp chuyên dụng cũng là giải pháp được nhiều kỹ sư áp dụng để tăng độ ổn định của phép đo.

Cuối cùng, yếu tố thường bị bỏ qua nhưng có ý nghĩa rất lớn là lựa chọn sản phẩm từ các nhà sản xuất chuyên về thiết bị đo. Một đồng hồ được chế tạo với vật liệu tốt, cơ cấu truyền động chính xác và quy trình kiểm soát chất lượng nghiêm ngặt sẽ duy trì độ ổn định trong thời gian dài, đặc biệt tại các hệ thống vận hành liên tục 24/7.

Giải Pháp Đồng Hồ Glycerin Từ PA Instruments Và PGTECH

PA Instruments cung cấp đa dạng các dòng đồng hồ đo áp suất có dầu (Glycerin Filled Pressure Gauge) đáp ứng nhiều yêu cầu khác nhau trong lĩnh vực HVAC, Steam System, Boiler, Chiller Plant, xử lý nước và công nghiệp.

Danh mục sản phẩm bao gồm nhiều lựa chọn về kích thước mặt đồng hồ, vật liệu chế tạo, kiểu kết nối, dải đo áp suất và cấp chính xác, giúp kỹ sư dễ dàng lựa chọn thiết bị phù hợp với từng điều kiện vận hành cụ thể. Bên cạnh các dòng đồng hồ Glycerin tiêu chuẩn, PA còn cung cấp nhiều giải pháp chuyên dụng như đồng hồ inox cho môi trường ăn mòn, đồng hồ an toàn (Safety Pattern Gauge), đồng hồ màng (Diaphragm Pressure Gauge) và các thiết bị đo áp suất cho điều kiện làm việc đặc biệt.

Là nhà phân phối chính thức thương hiệu PA Instruments tại Việt Nam, PGTECH không chỉ cung cấp thiết bị đo chất lượng Châu Âu mà còn hỗ trợ tư vấn lựa chọn đúng chủng loại đồng hồ đo áp suất phù hợp với từng hệ thống. Việc đánh giá đặc điểm vận hành, mức độ rung động, môi trường làm việc và yêu cầu kỹ thuật của dự án giúp lựa chọn được giải pháp tối ưu về cả hiệu quả sử dụng và chi phí đầu tư trong dài hạn.

Kết Luận

Đồng hồ Glycerin không làm thay đổi nguyên lý đo áp suất của đồng hồ đo áp suất, nhưng mang lại sự khác biệt rõ rệt về khả năng làm việc trong các hệ thống có rung động và dao động áp suất. Nhờ lớp dầu giảm chấn bên trong, thiết bị giúp kim hiển thị ổn định hơn, hạn chế mài mòn cơ cấu truyền động, nâng cao độ chính xác khi quan sát và kéo dài tuổi thọ trong quá trình vận hành.

Tuy nhiên, đồng hồ có dầu không phải là lựa chọn bắt buộc cho mọi ứng dụng. Việc lựa chọn giữa đồng hồ Glycerin và đồng hồ khô cần dựa trên điều kiện vận hành thực tế, đặc điểm môi trường và yêu cầu kỹ thuật của từng hệ thống.

Với danh mục đồng hồ đo áp suất đa dạng cùng kinh nghiệm tư vấn cho nhiều dự án HVAC và công nghiệp tại Việt Nam, PA Instruments và PGTECH mang đến các giải pháp đo áp suất phù hợp, giúp kỹ sư lựa chọn đúng thiết bị ngay từ đầu, góp phần nâng cao độ tin cậy, hiệu quả vận hành và tuổi thọ của toàn hệ thống.
