Đồng hồ đo lưu lượng siêu âm ONICON F-4600 – Giải pháp đo lưu lượng HVAC chính xác cao

10/07/2026

Giới thiệu

Trong các hệ thống HVAC hiện đại, dữ liệu lưu lượng nước tuần hoàn không chỉ phục vụ mục đích giám sát mà còn là nền tảng để đánh giá hiệu suất vận hành, tính toán năng lượng BTU và tối ưu điện năng tiêu thụ của toàn bộ hệ thống. Khi các tòa nhà ngày càng hướng tới mô hình vận hành theo dữ liệu thời gian thực (Data-Driven HVAC), chất lượng của dữ liệu đo lưu lượng trở thành yếu tố quyết định độ chính xác của các phân tích về hiệu suất năng lượng và khả năng tối ưu hệ thống.

Trên thực tế, nhiều hệ Chiller Plant vẫn có thể duy trì nhiệt độ nước lạnh theo đúng thiết kế nhưng hiệu suất vận hành lại suy giảm theo thời gian. Nguyên nhân không chỉ đến từ thiết bị làm lạnh hay bơm tuần hoàn mà còn xuất phát từ việc thiếu dữ liệu lưu lượng đáng tin cậy để đánh giá đúng trạng thái vận hành của toàn hệ thống. Khi dữ liệu lưu lượng không chính xác, các phép tính về tải lạnh, công suất trao đổi nhiệt và mức tiêu thụ năng lượng đều có thể bị sai lệch, gây khó khăn cho quá trình phân tích và tối ưu.

Đó cũng là lý do các dòng đồng hồ đo lưu lượng siêu âm (Ultrasonic Flow Meter) ngày càng được ưu tiên trong các dự án HVAC mới cũng như các công trình cải tạo (Retrofit HVAC). So với nhiều công nghệ đo truyền thống, đồng hồ đo lưu lượng siêu âm mang lại ưu điểm về độ ổn định lâu dài, tổn thất áp suất thấp và khả năng tích hợp trực tiếp với hệ thống quản lý tòa nhà (BMS), đáp ứng yêu cầu giám sát năng lượng của các công trình hiện đại.

Một trong những giải pháp được phát triển cho các hệ thống HVAC hiện đại là ONICON F-4600 – dòng đồng hồ đo lưu lượng siêu âm điện từ công nghệ Mỹ chuyên dụng, giúp cung cấp dữ liệu lưu lượng chính xác và ổn định, đáp ứng yêu cầu giám sát năng lượng, tối ưu vận hành Chiller Plant và tích hợp với hệ thống quản lý tòa nhà (BMS). Trong bài viết này, PGTECH sẽ giới thiệu chi tiết về công nghệ, đặc điểm kỹ thuật và các ứng dụng thực tế của ONICON F-4600 trong hệ HVAC.

*ONICON F-4600 cung cấp dữ liệu lưu lượng chính xác, đáp ứng yêu cầu giám sát năng lượng và tối ưu vận hành hệ HVAC hiện đại*

1. Đồng hồ đo lưu lượng siêu âm ONICON F-4600 là gì?

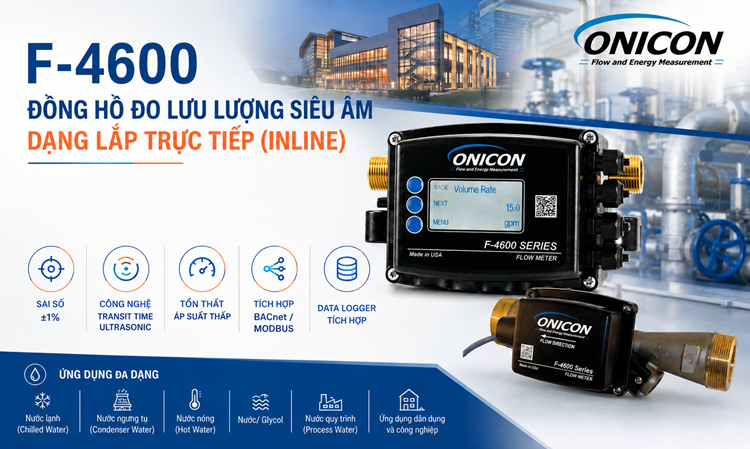

ONICON F-4600 là dòng đồng hồ đo lưu lượng siêu âm dạng lắp trực tiếp trên đường ống (Inline Ultrasonic Flow Meter), được thiết kế chuyên dụng cho các hệ thống thủy lực HVAC (Hydronic HVAC Systems).

Thiết bị sử dụng công nghệ đo Transit Time Ultrasonic để xác định vận tốc dòng chảy thông qua sự chênh lệch thời gian truyền tín hiệu siêu âm giữa hai đầu dò, thay vì sử dụng cánh turbine hoặc các bộ phận chuyển động như nhiều công nghệ đo truyền thống.

Nhờ thiết kế không có bộ phận chuyển động (No Moving Parts), F-4600 duy trì độ ổn định của phép đo trong thời gian dài và giảm nhu cầu bảo trì trong quá trình vận hành liên tục. Thiết bị được phát triển cho nhiều hệ thống sử dụng nước tuần hoàn như Chilled Water, Condenser Water, Heating Water, Water/Glycol và Process Water, đồng thời là thành phần quan trọng trong các hệ thống BTU Meter, HVAC Energy Monitoring và BMS.

Trong các dự án Chiller Plant hiện đại, dữ liệu từ F-4600 không chỉ phục vụ đo lưu lượng mà còn hỗ trợ đánh giá tải lạnh, theo dõi hiệu suất trao đổi nhiệt và tối ưu vận hành hệ HVAC dựa trên dữ liệu thực tế.

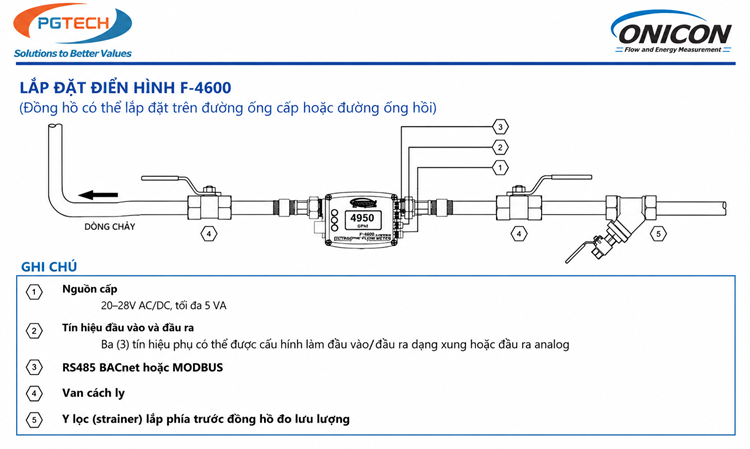

*Sơ đồ lắp đặt Đồng hồ đo lưu lượng siêu âm điện từ F-4600 của ONICON*

2. Công nghệ Transit Time Ultrasonic hoạt động như thế nào?

Khác với các dòng đồng hồ đo lưu lượng cơ khí sử dụng cánh turbine hoặc các bộ phận chuyển động để xác định lưu lượng, ONICON F-4600 áp dụng công nghệ đo siêu âm Transit Time Ultrasonic nhằm đo trực tiếp vận tốc của dòng chất lỏng bên trong đường ống.

Nguyên lý hoạt động của công nghệ này dựa trên việc truyền và nhận tín hiệu siêu âm giữa hai đầu dò được bố trí theo hướng dòng chảy. Khi nước chuyển động trong đường ống, thời gian truyền tín hiệu theo chiều dòng chảy sẽ ngắn hơn so với chiều ngược dòng. Bộ xử lý trung tâm của thiết bị sẽ tính toán sự chênh lệch thời gian này để xác định vận tốc dòng chảy, từ đó tính toán lưu lượng với độ chính xác cao.

Do phép đo được thực hiện hoàn toàn bằng sóng siêu âm nên F-4600 không cần sử dụng cánh quạt, bánh răng hay các chi tiết cơ khí tiếp xúc trực tiếp với dòng chất lỏng. Điều này giúp loại bỏ hiện tượng mài mòn cơ học sau thời gian dài vận hành và duy trì độ ổn định của phép đo trong các hệ thống hoạt động liên tục.

Đối với các hệ Chiller Plant, nơi lưu lượng nước tuần hoàn thay đổi theo tải lạnh của công trình, công nghệ Transit Time Ultrasonic mang lại khả năng đáp ứng nhanh với sự thay đổi lưu lượng mà vẫn duy trì độ ổn định của dữ liệu. Đây là yếu tố quan trọng khi hệ thống BMS sử dụng dữ liệu lưu lượng để tính toán tải lạnh, giám sát năng lượng hoặc đánh giá hiệu suất vận hành của Chiller.

Một ưu điểm khác của công nghệ Transit Time là khả năng tạo ra tổn thất áp suất rất thấp. So với nhiều công nghệ đo lưu lượng khác, điều này giúp giảm ảnh hưởng đến hệ thống bơm tuần hoàn và góp phần nâng cao hiệu quả sử dụng năng lượng trong suốt vòng đời vận hành của công trình.

3. Vì sao ONICON F-4600 phù hợp cho hệ HVAC?

Các hệ thống HVAC hiện đại yêu cầu thiết bị đo lưu lượng không chỉ có độ chính xác cao mà còn phải duy trì dữ liệu ổn định trong thời gian dài, dễ dàng tích hợp với hệ thống BMS và đáp ứng yêu cầu giám sát năng lượng. Đây cũng là định hướng thiết kế của ONICON F-4600.

Với công nghệ đo siêu âm không sử dụng bộ phận chuyển động cùng quy trình hiệu chuẩn trước khi xuất xưởng, F-4600 giúp cung cấp dữ liệu lưu lượng đáng tin cậy ngay từ khi đưa vào vận hành. Đây là yếu tố quan trọng đối với các hệ thống BTU Meter, Chiller Plant và HVAC Energy Monitoring, nơi mọi phép tính về tải lạnh và hiệu suất năng lượng đều phụ thuộc vào độ chính xác của dữ liệu lưu lượng.

Bên cạnh khả năng đo lường, F-4600 còn hỗ trợ các giao thức truyền thông như BACnet MS/TP và Modbus RTU, giúp tích hợp thuận tiện với hệ thống BMS để phục vụ quản lý và tối ưu vận hành công trình.

4. Những ưu điểm nổi bật của ONICON F-4600

Được phát triển chuyên biệt cho các hệ thống HVAC sử dụng nước tuần hoàn, ONICON F-4600 sở hữu nhiều đặc điểm kỹ thuật đáp ứng yêu cầu của các công trình thương mại và công nghiệp hiện đại.

Độ chính xác và khả năng lặp lại cao

Thiết bị đạt độ chính xác tới ±1% giá trị đo trong dải vận hành tiêu chuẩn và duy trì khả năng lặp lại (Repeatability) tới ±0,2%, giúp đảm bảo dữ liệu lưu lượng ổn định cho các hệ thống BTU Meter và HVAC Energy Monitoring.

Hiệu chuẩn và kiểm tra tại nhà máy

Mỗi ONICON F-4600 đều trải qua quy trình kiểm tra và hiệu chuẩn toàn diện trước khi xuất xưởng nhằm đảm bảo thiết bị đáp ứng các thông số công bố về hiệu suất và độ chính xác. Thiết bị được cung cấp kèm Chứng nhận phù hợp (Certificate of Conformance), với hệ thống kiểm tra có khả năng truy xuất chuẩn tới NIST.

Tổn thất áp suất thấp

Thiết kế đường dòng tối ưu giúp giảm áp suất tổn thất qua đồng hồ, hạn chế ảnh hưởng đến bơm tuần hoàn và góp phần nâng cao hiệu quả năng lượng của hệ HVAC.

Màn hình hiển thị có đèn nền và giao diện thân thiện

F-4600 được trang bị màn hình LCD có đèn nền cùng giao diện điều khiển thân thiện, giúp kỹ sư dễ dàng theo dõi dữ liệu và thực hiện cấu hình tại hiện trường. Thiết bị cũng hỗ trợ màn hình có thể tháo rời để lắp đặt từ xa khi điều kiện không gian yêu cầu.

Hỗ trợ truyền thông BMS

Hỗ trợ BACnet MS/TP, Modbus RTU, Analog Output và Pulse Output, giúp kết nối trực tiếp với hệ thống BMS và các nền tảng giám sát năng lượng.

Bộ ghi dữ liệu tích hợp

Cho phép lưu trữ dữ liệu vận hành, hỗ trợ phân tích xu hướng lưu lượng và chẩn đoán tình trạng hệ thống trong quá trình khai thác.

Chứng nhận và tiêu chuẩn quốc tế

F-4600 đáp ứng các tiêu chuẩn và chứng nhận như BTL Certified theo ASHRAE 135 đối với BACnet, ANSI/NSF 61 & 372 cho các ứng dụng phù hợp và FCC Part 15 Subpart B về tương thích điện từ, góp phần đáp ứng các yêu cầu kỹ thuật trong nhiều dự án HVAC và công nghiệp.

5. Ứng dụng thực tế của ONICON F-4600

Đồng hồ đo lưu lượng siêu âm ONICON F-4600 được phát triển cho nhiều ứng dụng sử dụng chất lỏng trong các hệ thống HVAC và công nghiệp, đặc biệt là các hệ thống thủy lực (Hydronic Systems) yêu cầu dữ liệu lưu lượng có độ chính xác và độ ổn định cao. Theo catalog của ONICON, thiết bị phù hợp cho các hệ Chilled Water, Condenser Water, Heating Water, Water/Glycol, Domestic Water, Process Water và Steam Condensate Recovery.

Tuy nhiên, giá trị của F-4600 không chỉ nằm ở phạm vi môi chất có thể đo mà còn ở khả năng cung cấp dữ liệu phục vụ quản lý và tối ưu vận hành hệ thống.

Trong Chiller Plant, F-4600 thường được lắp đặt trên đường ống nước lạnh và nước giải nhiệt để giám sát lưu lượng qua bình bay hơi (Evaporator) và bình ngưng (Condenser). Dữ liệu này là cơ sở để tính toán công suất trao đổi nhiệt, đánh giá hiệu suất vận hành của Chiller cũng như theo dõi sự thay đổi của ΔT trong quá trình khai thác.

Ở giai đoạn commissioning, đồng hồ đo lưu lượng giúp kỹ sư kiểm tra xem lưu lượng thực tế có đạt giá trị thiết kế hay không. Trong nhiều dự án, bơm vẫn hoạt động đúng công suất nhưng lưu lượng qua từng nhánh tải lại thấp hơn dự kiến do mất cân bằng thủy lực, khí tích tụ trong đường ống hoặc lựa chọn van điều khiển chưa phù hợp. Khi đó, dữ liệu đo trực tiếp từ flow meter trở thành cơ sở quan trọng để cân bằng hệ thống và hiệu chỉnh vận hành.

Đối với các hệ thống BTU Meter, F-4600 đóng vai trò là cảm biến lưu lượng để tính toán năng lượng lạnh hoặc năng lượng nhiệt tiêu thụ. Khi kết hợp với cảm biến nhiệt độ cấp và hồi, hệ thống có thể xác định chính xác mức tiêu thụ năng lượng của từng khu vực, từng tầng hoặc từng tenant trong tòa nhà.

Trong các công trình áp dụng tính toán chi phí năng lượng theo mức tiêu thụ thực tế của từng khu vực sử dụng (tenant billing), độ chính xác của dữ liệu lưu lượng ảnh hưởng trực tiếp đến việc phân bổ chi phí năng lượng giữa các khu vực sử dụng. Đây cũng là lý do nhiều chủ đầu tư ưu tiên sử dụng các thiết bị có độ ổn định cao nhằm đảm bảo tính minh bạch trong quá trình quản lý vận hành.

Ngoài các tòa nhà thương mại, F-4600 còn được ứng dụng trong các hệ thống làm mát trung tâm dữ liệu (Data Center Cooling), bệnh viện, nhà máy công nghiệp và các hệ thống District Cooling, nơi việc giám sát lưu lượng theo thời gian thực đóng vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy của toàn bộ hệ thống HVAC.

6. Tích hợp BMS và hệ thống giám sát năng lượng HVAC

Trong các hệ HVAC hiện đại, đồng hồ đo lưu lượng không còn là thiết bị đo độc lập mà đã trở thành nguồn dữ liệu quan trọng cho hệ thống quản lý tòa nhà (BMS) và các nền tảng giám sát năng lượng.

ONICON F-4600 hỗ trợ BACnet MS/TP, Modbus RTU, Analog Output và Pulse Output, cho phép truyền dữ liệu lưu lượng theo thời gian thực tới BMS để phục vụ giám sát năng lượng, tính toán BTU, theo dõi hiệu suất Chiller Plant và phân tích xu hướng vận hành. Thiết bị cũng tích hợp Data Logger và các chức năng chẩn đoán, giúp lưu trữ dữ liệu lịch sử và hỗ trợ kỹ sư đánh giá tình trạng hệ thống khi xảy ra bất thường.

Bên cạnh việc hỗ trợ BACnet MS/TP, ONICON F-4600 còn đạt chứng nhận BTL Certified theo tiêu chuẩn ASHRAE 135:2009, khẳng định khả năng tương thích với các hệ thống BMS sử dụng giao thức BACnet.

Trong xu hướng HVAC vận hành theo dữ liệu thời gian thực, khả năng tích hợp này giúp F-4600 trở thành một phần quan trọng của các giải pháp phân tích dữ liệu vận hành và giám sát năng lượng HVAC.

7. Vì sao nhiều tư vấn MEP ưu tiên đồng hồ đo lưu lượng siêu âm?

Trong các dự án HVAC hiện đại, việc lựa chọn công nghệ đo lưu lượng không chỉ dựa trên độ chính xác mà còn phải xem xét hiệu quả vận hành lâu dài của toàn bộ công trình. Đây là lý do nhiều đơn vị tư vấn MEP ưu tiên các dòng đồng hồ đo lưu lượng siêu âm.

So với nhiều công nghệ đo truyền thống, đồng hồ đo lưu lượng siêu âm có ưu thế về độ ổn định của dữ liệu, tổn thất áp suất thấp và khả năng tích hợp với hệ thống BMS. Những yếu tố này giúp kỹ sư theo dõi hiệu suất Chiller Plant, phân tích dữ liệu năng lượng và tối ưu vận hành hệ HVAC trong suốt vòng đời công trình.

Đối với các dự án yêu cầu đo năng lượng, quản lý chi phí vận hành hoặc triển khai chiến lược ESG, việc lựa chọn giải pháp đo lưu lượng phù hợp ngay từ giai đoạn thiết kế sẽ góp phần nâng cao hiệu quả sử dụng năng lượng trong dài hạn.

8. PGTECH – Đại diện phân phối ONICON tại Việt Nam

System-1000 có khả năng tích hợp nhiều đầu đo lưu lượng trên cùng một nền tảng — *Giải pháp Đo lường lưu lượng và năng lượng ONICON đang được PGTECH phân phối tại Việt Nam*

PGTECH là đơn vị phân phối đại diện thương hiệu ONICON tại Việt Nam, cung cấp các giải pháp đo lưu lượng, đo năng lượng BTU và giám sát năng lượng HVAC theo tiêu chuẩn công nghệ Hoa Kỳ.

Danh mục sản phẩm ONICON do PGTECH cung cấp bao gồm các dòng đồng hồ đo lưu lượng siêu âm, đồng hồ đo lưu lượng điện từ, đồng hồ đo lưu lượng turbine, vortex flow meter, BTU Meter cùng các giải pháp đo lường và giám sát hệ thống thủy lực HVAC.

Bên cạnh việc cung cấp thiết bị, PGTECH còn hỗ trợ tư vấn lựa chọn giải pháp phù hợp với từng ứng dụng cụ thể như Chiller Plant, Chilled Water, Condenser Water, hệ thống BTU Metering và HVAC Energy Monitoring.

Việc lựa chọn đúng công nghệ đo lưu lượng ngay từ giai đoạn thiết kế không chỉ giúp nâng cao độ chính xác của dữ liệu mà còn tạo nền tảng cho các chiến lược tối ưu năng lượng, quản lý vận hành và phát triển các công trình theo định hướng Smart Building và ESG trong tương lai.
