Điểm Test Point kiểm tra áp suất là gì? Cấu tạo, nguyên lý và ứng dụng

28/09/2026

Trong các hệ thống đường ống có sử dụng van cân bằng, việc kiểm tra áp suất, chênh áp và lưu lượng thực tế là một phần quan trọng trong quá trình cân bằng và commissioning. Tuy nhiên, để thực hiện các phép đo này, hệ thống cần có vị trí kết nối phù hợp với thiết bị đo mà không phải tháo rời đường ống hoặc can thiệp vào kết cấu chính của hệ thống.

Đây là lúc điểm Test Point kiểm tra áp suất phát huy vai trò. Test Point tạo ra điểm kết nối để kỹ thuật viên đưa thiết bị đo vào hệ thống, kiểm tra điều kiện áp suất tại vị trí cần thiết và trong cấu hình phù hợp có thể sử dụng chênh áp để xác định lưu lượng qua van.

Đối với các hệ thống HVAC và đường ống sử dụng van cân bằng tự động, giải pháp Test Point đặc biệt hữu ích khi cần đánh giá trạng thái cân bằng của từng nhánh, xác nhận điều kiện vận hành hoặc kiểm tra lại hệ thống sau khi đưa vào sử dụng.

Tại Việt Nam, PGTECH cung cấp các giải pháp INTA cho hệ thống cơ điện và đường ống, đồng thời hỗ trợ chủ đầu tư, đơn vị tư vấn và nhà thầu MEP trong việc lựa chọn thiết bị và cấu hình phù hợp với yêu cầu kỹ thuật của từng công trình. Trong bài viết này, chúng tôi sẽ cùng tìm hiểu điểm Test Point kiểm tra áp suất là gì, cấu tạo, nguyên lý hoạt động và ứng dụng của thiết bị trong quá trình đo áp suất, chênh áp và lưu lượng qua van cân bằng.

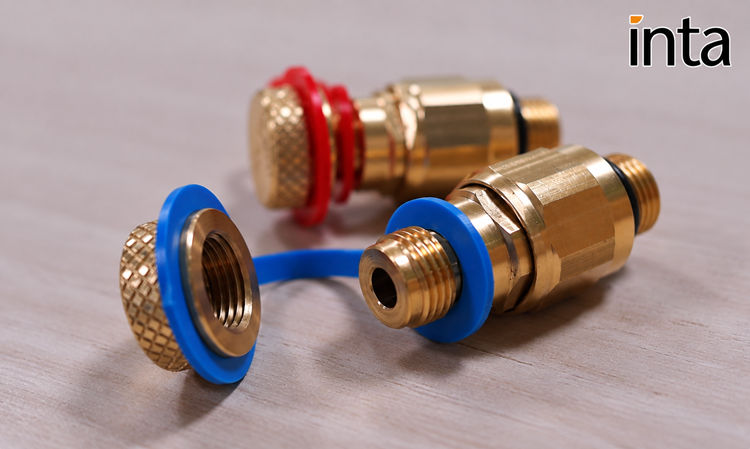

*INTA 621.01.50 – Test point cho hệ thống ống nước cho van cân bằng tự động, hỗ trợ đo lưu lượng*

1. Điểm Test Point kiểm tra áp suất là gì?

Điểm Test Point kiểm tra áp suất có thể hiểu là một vị trí kết nối được bố trí sẵn trên hệ thống hoặc trên van, cho phép thiết bị đo tiếp cận với áp suất bên trong đường ống.

Khác với một đồng hồ áp suất được lắp cố định, Test Point không nhất thiết phải có thiết bị hiển thị liên tục. Điểm này chủ yếu đóng vai trò là nơi kết nối tạm thời với đồng hồ, thiết bị đo chênh áp hoặc thiết bị đo chuyên dụng khi cần kiểm tra hệ thống.

Trong cấu hình van cân bằng, việc bố trí một cặp Test Point ở hai phía của van tạo điều kiện để đo sự chênh lệch áp suất giữa đầu vào và đầu ra. Giá trị chênh áp này có thể được sử dụng kết hợp với đặc tính thủy lực của van để xác định lưu lượng thực tế.

Do đó, cần phân biệt rõ ba thành phần: Test Point là điểm kết nối, thiết bị đo là công cụ thực hiện phép đo, còn áp suất/chênh áp là dữ liệu được sử dụng để đánh giá điều kiện vận hành của hệ thống.

Tìm hiểu cấu tạo, nguyên lý hoạt động và cách sử dụng Điểm Test Point để đo lưu lượng và chênh áp

2. Test Point có vai trò gì trong hệ thống van cân bằng?

Trong một hệ thống đường ống có nhiều nhánh, lưu lượng thực tế tại từng nhánh có thể khác với giá trị dự kiến do ảnh hưởng của trở lực, chiều dài đường ống, tổn thất áp suất và điều kiện vận hành.

Nếu chỉ quan sát kích thước đường ống hoặc vị trí lắp đặt van thì không thể xác nhận chính xác trạng thái cân bằng của hệ thống. Cần có dữ liệu đo thực tế để đánh giá.

Test Point tạo điều kiện cho kỹ thuật viên kết nối thiết bị đo tại vị trí cần kiểm tra, qua đó có thể:

kiểm tra áp suất tại vị trí lắp đặt;
đo chênh áp qua van;
xác định hoặc kiểm tra lưu lượng qua van theo đặc tính thủy lực;
phục vụ commissioning và cân bằng hệ thống;
kiểm tra lại điều kiện vận hành trong quá trình bảo trì.

Đối với hệ thống có nhiều van cân bằng, việc có các điểm đo đồng nhất cũng giúp kỹ thuật viên thực hiện phép đo tại nhiều vị trí và so sánh dữ liệu giữa các nhánh.

3. Cấu tạo cơ bản của Test Point

Cấu tạo Test Point có thể thay đổi tùy theo loại sản phẩm và ứng dụng. Tuy nhiên, về nguyên lý, một điểm kiểm tra thường bao gồm phần kết nối với hệ thống, cơ cấu lấy áp, bộ phận làm kín và nắp hoặc chi tiết bảo vệ.

Với INTA 621.01.50, sản phẩm được cung cấp dưới dạng một cặp nút lấy áp, được thiết kế để bố trí trên van cân bằng tự động trong trường hợp van được sử dụng để đọc gián tiếp lưu lượng qua van. Pressure plugs có kích thước 1/8".

Thân và nút của sản phẩm được chế tạo bằng đồng thau, trong khi các vị trí làm kín bên trong sử dụng vật liệu đàn hồi. Đây là cấu hình giúp tạo điểm kết nối phù hợp cho hoạt động kiểm tra áp suất trong phạm vi làm việc của sản phẩm.

Một điểm cần chú ý khi đọc datasheet là kích thước nút lấy áp 1/8" và thông tin kết nối 3/8" là hai thông tin khác nhau, không nên đồng nhất hai kích thước này khi lập specification hoặc lựa chọn phụ kiện.

4. Nguyên lý hoạt động của điểm Test Point

Nguyên lý của Test Point tương đối đơn giản. Khi không thực hiện kiểm tra, điểm lấy áp được duy trì ở trạng thái kín. Khi cần đo, thiết bị đo được kết nối vào điểm kiểm tra phù hợp để tiếp cận áp suất trong hệ thống.

Trong trường hợp có hai điểm lấy áp đặt ở hai phía của van cân bằng, thiết bị đo chênh áp có thể được kết nối vào cả hai vị trí. Thiết bị sau đó xác định sự khác biệt về áp suất giữa hai phía của van.

Từ giá trị chênh áp này, kỹ thuật viên có thể đối chiếu với đặc tính lưu lượng hoặc hệ số thủy lực của van để đánh giá lưu lượng thực tế đi qua van. Đây cũng là lý do các điểm lấy áp thường được sử dụng trong quá trình commissioning và cân bằng thủy lực.

5. Vì sao cần đo chênh áp và lưu lượng?

Trong hệ thống cân bằng thủy lực, mục tiêu không chỉ là đưa nước qua đường ống mà còn phải đảm bảo mỗi nhánh nhận được lưu lượng phù hợp với thiết kế.

Một van có kích thước phù hợp trên đường ống chưa đồng nghĩa với việc hệ thống đang đạt đúng lưu lượng thiết kế. Nếu chênh áp tại van thay đổi hoặc điều kiện vận hành khác với thiết kế, lưu lượng thực tế cũng có thể thay đổi.

Vì vậy, đo chênh áp và lưu lượng giúp kỹ thuật viên có cơ sở dữ liệu thực tế để đánh giá trạng thái của từng nhánh. Khi commissioning, dữ liệu này có thể được sử dụng để xác nhận hệ thống đã đạt điều kiện thiết kế hay cần tiếp tục điều chỉnh.

Đây là điểm khiến Test Point tuy có kích thước nhỏ nhưng lại có giá trị trong công tác kiểm tra và cân bằng hệ thống.

6. Test Point được ứng dụng ở đâu?

Trong các hệ thống HVAC và đường ống sử dụng van cân bằng, Test Point có thể được bố trí tại những vị trí cần kiểm tra điều kiện thủy lực.

Một số ứng dụng điển hình gồm kiểm tra chênh áp trước và sau van, xác định lưu lượng qua van cân bằng, kiểm tra các nhánh trong mạng lưới đường ống và hỗ trợ commissioning sau khi hệ thống hoàn thiện.

Đối với hệ thống có nhiều nhánh, các điểm đo còn giúp kỹ thuật viên so sánh dữ liệu giữa các khu vực thay vì chỉ dựa vào một giá trị đo duy nhất tại phòng kỹ thuật.

Điều này đặc biệt hữu ích với các công trình có mạng lưới đường ống phức tạp như tòa nhà thương mại, khách sạn, bệnh viện hoặc các hệ thống HVAC quy mô lớn.

7. Cách lựa chọn Test Point phù hợp

Việc lựa chọn Test Point không nên chỉ dựa trên kích thước ren. Trước khi lựa chọn, cần xác định rõ van hoặc thiết bị mà Test Point sẽ được lắp đặt cùng, phương pháp đo và điều kiện làm việc của hệ thống.

Trước hết cần kiểm tra kiểu và kích thước kết nối, bảo đảm Test Point tương thích với van và phụ kiện đo. Tiếp đó là áp suất và nhiệt độ làm việc. Datasheet INTA 621.01.50 công bố áp suất làm việc tối đa 16 bar và nhiệt độ làm việc tối đa 120°C.

Ngoài ra, cần xác định phép đo cần thực hiện là đo áp suất tại một điểm hay đo chênh áp giữa hai điểm. Nếu mục tiêu là xác định lưu lượng qua van cân bằng, cần xem xét đồng thời đặc tính lưu lượng của van và thiết bị đo tương thích.

Việc lựa chọn đúng từ giai đoạn thiết kế sẽ giúp quá trình commissioning thuận tiện hơn và hạn chế phải bổ sung các điểm đo sau khi hệ thống đã hoàn thiện.

8. Lưu ý khi lắp đặt và sử dụng Test Point

Vị trí Test Point cần thuận tiện cho việc kết nối thiết bị đo và bảo đảm kỹ thuật viên có thể tiếp cận mà không ảnh hưởng đến các thiết bị lân cận. Việc xác định vị trí đo ngay từ giai đoạn thiết kế giúp quá trình kiểm tra hệ thống sau này thuận tiện hơn, đồng thời hạn chế phải bổ sung các điểm đo khi hệ thống đã hoàn thiện.

Đối với các hệ thống có nhiệt độ hoặc áp suất cao, cần kiểm tra điều kiện an toàn trước khi kết nối thiết bị đo. Thiết bị đo, dây đo và đầu nối phải có giới hạn áp suất, nhiệt độ phù hợp với hệ thống.

Trong quá trình commissioning, nên ghi nhận dữ liệu tại điều kiện vận hành cụ thể và so sánh giữa các nhánh. Với hệ thống có nhiều nhánh đường ống, việc đo tại từng van và so sánh chênh áp, lưu lượng giữa các nhánh giúp đánh giá chính xác hơn trạng thái cân bằng của mạng lưới.

Sau khi hoàn tất phép đo, cần kiểm tra lại tình trạng làm kín của điểm kiểm tra và bảo đảm các chi tiết bảo vệ được lắp đúng.

9. Những lỗi thường gặp khi sử dụng Test Point

Một trong những lỗi phổ biến là chọn đúng kích thước nhưng sai kiểu kết nối, khiến thiết bị đo không thể kết nối đúng với Test Point.

Một lỗi khác là lựa chọn dây đo hoặc thiết bị đo có giới hạn áp suất, nhiệt độ thấp hơn điều kiện thực tế của hệ thống. Việc này có thể ảnh hưởng đến độ an toàn và độ tin cậy của phép đo.

Ngoài ra, không nên đo tại một vị trí duy nhất rồi kết luận về toàn bộ mạng lưới. Với hệ thống nhiều nhánh, việc so sánh các giá trị đo tại nhiều van hoặc nhiều điểm khác nhau thường có ý nghĩa hơn trong đánh giá trạng thái cân bằng.

10. INTA 621.01.50 – Điểm Test Point kiểm tra áp suất

INTA 621.01.50 là bộ một cặp nút lấy áp dành cho van cân bằng tự động. Theo Technical Datasheet của Intatec, các nút này được bố trí trên van khi van đồng thời được sử dụng để đọc gián tiếp lưu lượng đi qua.

Sản phẩm có kết nối 3/8", trong khi pressure plugs có kích thước 1/8". Thân và nút được chế tạo bằng đồng thau, kết hợp gioăng làm kín bằng vật liệu đàn hồi. Áp suất làm việc tối đa của sản phẩm là 16 bar, nhiệt độ làm việc tối đa 120°C.

Khi được sử dụng cùng van cân bằng và thiết bị đo phù hợp, INTA 621.01.50 tạo ra điểm kết nối phục vụ kiểm tra áp suất, đo chênh áp và hỗ trợ xác định lưu lượng qua van trong quá trình commissioning và cân bằng hệ thống.

Đây là một phụ kiện nhỏ nhưng hữu ích đối với những hệ thống yêu cầu khả năng kiểm tra điều kiện thủy lực thực tế thay vì chỉ dựa vào thông số thiết kế.

Kết luận

Điểm Test Point kiểm tra áp suất là giải pháp tạo điểm kết nối cho thiết bị đo trong hệ thống đường ống, giúp kỹ thuật viên kiểm tra áp suất và chênh áp mà không cần can thiệp phức tạp vào đường ống. Khi kết hợp với đặc tính thủy lực của van cân bằng, dữ liệu chênh áp còn có thể được sử dụng để hỗ trợ xác định lưu lượng thực tế.

Đối với hệ thống sử dụng van cân bằng tự động, việc bố trí Test Point ngay từ giai đoạn thiết kế giúp quá trình commissioning, cân bằng và bảo trì thuận tiện hơn.

Tại Việt Nam, PGTECH cung cấp các giải pháp INTA cho hệ thống cơ điện và đường ống, đồng thời hỗ trợ lựa chọn thiết bị và cấu hình phù hợp với yêu cầu kỹ thuật của từng công trình.
