Công tắc dòng chảy Rapidrop, nguyên lý và ứng dụng UL/FM

23/10/2026

Trong hệ thống chữa cháy sprinkler đường ống ướt, việc giám sát dòng nước đóng vai trò quan trọng trong quá trình phát hiện trạng thái kích hoạt của hệ thống và truyền tín hiệu đến trung tâm báo cháy. Khi nước chảy qua đường ống do một hoặc nhiều đầu phun hoạt động, công tắc dòng chảy có thể phát hiện sự thay đổi này và gửi tín hiệu cảnh báo theo cấu hình hệ thống.

Công tắc dòng chảy Rapidrop VSR, VSR-S và VSR-AT là các thiết bị giám sát dòng nước dạng cánh gạt, được thiết kế cho hệ thống sprinkler đường ống ướt. Các model có cùng nguyên lý phát hiện dòng chảy nhưng khác nhau về kích thước đường ống, cơ cấu tạo thời gian trễ, tính năng tự kiểm tra và phạm vi chứng nhận.

Cùng PGTECH tìm hiểu nguyên lý hoạt động, sự khác biệt giữa các dòng VSR, VSR-S và VSR-AT, cũng như những lưu ý khi lựa chọn công tắc dòng chảy Rapidrop cho hệ thống PCCC.

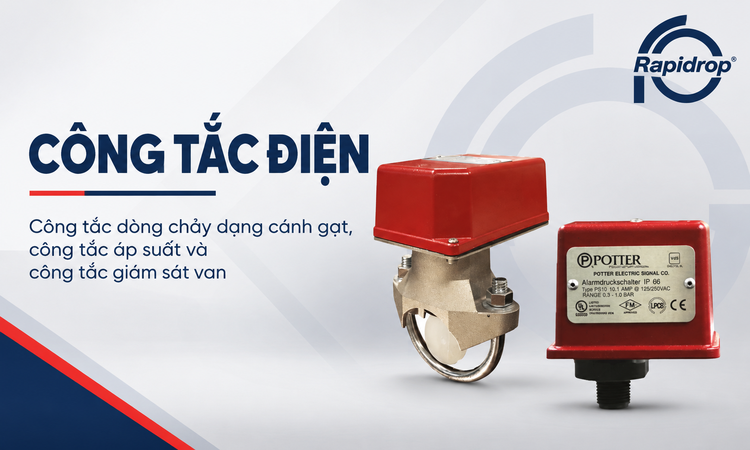

*Các dòng công tắc Rapidrop cho hệ thống PCCC: công tắc dòng chảy, công tắc áp suất và công tắc giám sát van*

1. Công tắc dòng chảy trong hệ thống sprinkler có vai trò gì?

Công tắc dòng chảy (Waterflow Switch) là thiết bị giám sát sự chuyển động của nước trong đường ống. Trong hệ thống sprinkler, thiết bị thường được lắp trên đường ống cấp nước để phát hiện dòng chảy và truyền tín hiệu về hệ thống báo cháy hoặc mạch cảnh báo được thiết kế tương ứng.

Khi đầu phun sprinkler hoạt động, nước được cấp vào mạng đường ống và tạo ra dòng chảy. Dòng nước tác động lên cánh gạt bên trong công tắc, làm cơ cấu chuyển động và kích hoạt tiếp điểm điện. Tín hiệu này được truyền đến hệ thống báo cháy để thông báo trạng thái dòng nước tại khu vực được giám sát.

Công tắc dòng chảy cũng có thể được sử dụng để giám sát từng khu vực trong các hệ thống sprinkler quy mô lớn, giúp xác định vùng đường ống đang có dòng nước và hỗ trợ quá trình xử lý tín hiệu khi có sự kiện.

Cần phân biệt rằng công tắc dòng chảy không trực tiếp phát hiện ngọn lửa hay khói. Thiết bị giám sát dòng nước trong đường ống và phát tín hiệu theo điều kiện hoạt động đã được thiết lập. Vì vậy, công tắc dòng chảy là một bộ phận của hệ thống giám sát và báo cháy, không thay thế các thiết bị phát hiện cháy khác.

2. Nguyên lý hoạt động của công tắc dòng chảy Rapidrop

Các dòng Rapidrop VSR, VSR-S và VSR-AT sử dụng cơ cấu cánh gạt (vane type). Cánh gạt được bố trí bên trong đường ống, kết nối với cơ cấu truyền động và bộ tiếp điểm điện ở bên ngoài.

Quá trình hoạt động có thể được hiểu qua ba bước.

Bước 1: Phát hiện dòng nước. Khi nước chảy qua đường ống với lưu lượng đủ để tác động lên cánh gạt, cánh gạt dịch chuyển theo hướng dòng nước và truyền chuyển động đến cơ cấu bên trong thiết bị.
Bước 2: Đếm thời gian trễ. Sau khi dòng chảy đạt điều kiện kích hoạt, bộ tạo thời gian trễ cho phép loại bỏ những tác động tức thời do dao động áp lực hoặc biến động dòng nước ngắn hạn. Tín hiệu chỉ được kích hoạt khi điều kiện dòng chảy duy trì đủ lâu theo thời gian trễ đã cài đặt.
Bước 3: Chuyển trạng thái tiếp điểm. Khi hết thời gian trễ, tiếp điểm điện thay đổi trạng thái và truyền tín hiệu đến hệ thống báo cháy hoặc mạch giám sát được đấu nối. Từ đó, hệ thống có thể phát cảnh báo theo cấu hình thiết kế.

Tài liệu kỹ thuật của Rapidrop nêu điều kiện kích hoạt dòng chảy từ 38 L/phút (10 GPM) trở lên đối với các model được đề cập, đồng thời yêu cầu dòng chảy phải duy trì đủ lâu để vượt qua khoảng thời gian trễ đã chọn. Ngưỡng thực tế và cấu hình áp dụng cần được đối chiếu với model, chứng nhận và tài liệu kỹ thuật tương ứng.

3. Phân biệt công tắc dòng chảy Rapidrop VSR, VSR-S và VSR-AT

Rapidrop phát triển ba dòng thiết bị nhằm đáp ứng các yêu cầu lắp đặt và giám sát khác nhau. Việc lựa chọn cần dựa trên kích thước đường ống, điều kiện làm việc, phương thức tạo thời gian trễ và yêu cầu chứng nhận của dự án.

Rapidrop VSR (EU): Công tắc dòng chảy có bộ trễ khí nén

VSR (EU) là dòng công tắc dòng chảy dạng cánh gạt dùng cho hệ thống sprinkler đường ống ướt, có dải kích thước từ DN50 đến DN200 (2–8 inch).

Thiết bị sử dụng hai bộ tiếp điểm chuyển đổi SPDT (Single Pole Double Throw) và bộ trễ khí nén có thể điều chỉnh, tự động trở về trạng thái ban đầu sau chu kỳ hoạt động. Cơ cấu này giúp hạn chế việc phát tín hiệu do những biến động dòng chảy ngắn hạn, đồng thời hỗ trợ giám sát dòng nước trong các khu vực của hệ thống sprinkler.

Theo thông tin sản phẩm của Rapidrop, VSR có áp suất làm việc đến 31 bar (450 psi) đối với phạm vi UL/FM; giới hạn áp suất theo các phê duyệt khác có thể thấp hơn. Sản phẩm được công bố UL Listed, FM Approved và có các phê duyệt khác như VdS, LPCB, CE theo tài liệu tương ứng.

VSR phù hợp với các hệ thống có đường ống từ DN50 trở lên và cần thiết bị giám sát dòng nước với bộ trễ khí nén có thể điều chỉnh.

Rapidrop VSR-S (EU): Giải pháp cho đường ống kích thước nhỏ

VSR-S (EU) cũng là công tắc dòng chảy dạng cánh gạt, nhưng được thiết kế cho đường ống kích thước nhỏ hơn, gồm DN25, DN32, DN40 và DN50 (1–2 inch).

Thiết bị sử dụng bộ trễ khí nén có thể điều chỉnh và hai bộ tiếp điểm SPDT. Kết nối ren BSPT 1 inch cho phép lắp đặt vào nhánh tê phù hợp theo hướng dẫn của nhà sản xuất. VSR-S có áp suất làm việc tối đa 20,7 bar (300 psi).

Một điểm cần chú ý là chứng nhận của VSR-S khác với VSR và VSR-AT. Trang sản phẩm chính thức của Rapidrop công bố VSR-S đạt UL Listed, LPCB và CE; không nên mặc định model này có FM Approved chỉ vì cùng thuộc nhóm công tắc dòng chảy Rapidrop.

Khi lắp đặt VSR-S, cần lựa chọn đúng cánh gạt theo kích thước và loại tê, đồng thời tuân thủ yêu cầu kết nối trong tài liệu kỹ thuật. Nhà sản xuất không cho phép tùy ý cắt ngắn cánh gạt hoặc cản trở chuyển động của cơ cấu truyền động.

Rapidrop VSR-AT (EU): Bộ trễ điện tử và tính năng tự kiểm tra

VSR-AT (EU) được phát triển từ cơ cấu cánh gạt, bổ sung bộ trễ điện tử có thể điều chỉnh và tính năng Auto Test. Đây là điểm khác biệt quan trọng so với hai dòng sử dụng bộ trễ khí nén.

Thiết bị có hai bộ tiếp điểm báo động và hỗ trợ thực hiện kiểm tra từ xa mà không cần tạo dòng nước thực tế thông qua bộ điều khiển Auto Test tương thích hoặc cấu hình rơ-le, mô-đun giám sát phù hợp với hệ thống báo cháy được chứng nhận.

Trong quá trình tự kiểm tra, thiết bị kiểm tra chức năng phát hiện dòng nước, thời gian trễ và tính toàn vẹn của cụm cánh gạt, thân truyền động. Nếu kiểm tra không thành công hoặc phát hiện điều kiện bất thường theo cơ chế giám sát, thiết bị có thể truyền tín hiệu lỗi về hệ thống báo cháy.

VSR-AT có dải kích thước DN50–DN200 (2–8 inch). Áp suất làm việc theo phạm vi UL/FM lên tới 31 bar (450 psi); các giới hạn áp dụng khác cần căn cứ vào loại đường ống và chứng nhận tương ứng. Rapidrop công bố model này có UL Listed, FM Approved, LPCB và CE theo phạm vi sản phẩm được chỉ định.

VSR-AT phù hợp với các dự án đề cao khả năng tự kiểm tra, giám sát tình trạng thiết bị và quản lý bảo trì chủ động.

4. Bảng so sánh ba dòng công tắc dòng chảy Rapidrop

Tiêu chí	VSR (EU)	VSR-S (EU)	VSR-AT (EU)
Nguyên lý phát hiện	Cánh gạt	Cánh gạt	Cánh gạt
Bộ tạo thời gian trễ	Khí nén, điều chỉnh được	Khí nén, điều chỉnh được	Điện tử, điều chỉnh được
Tính năng tự kiểm tra	Không có Auto Test tích hợp như VSR-AT	Không có Auto Test tích hợp như VSR-AT	Có Auto Test
Kích thước đường ống	DN50–DN200	DN25–DN50	DN50–DN200
Áp suất làm việc tối đa theo UL/FM	31 bar (450 psi)	20,7 bar (300 psi)	31 bar (450 psi)
Phê duyệt chính được công bố	UL Listed, FM Approved	UL Listed, LPCB, CE	UL Listed, FM Approved, LPCB, CE

Lưu ý: Chứng nhận, áp suất làm việc và phạm vi kích thước có thể phụ thuộc vào model, loại đường ống và điều kiện áp dụng của từng phê duyệt. Cần kiểm tra datasheet và hồ sơ chứng nhận trước khi lựa chọn thiết bị cho dự án.

5. Lưu ý khi lựa chọn và lắp đặt công tắc dòng chảy

Để công tắc dòng chảy hoạt động chính xác, cần xem xét đồng thời yêu cầu thiết kế, điều kiện đường ống và cấu hình hệ thống báo cháy.

Lựa chọn theo kích thước đường ống: VSR-S dành cho đường ống DN25–DN50, trong khi VSR và VSR-AT áp dụng cho dải DN50–DN200 theo phạm vi được nhà sản xuất công bố. Không nên chọn model chỉ dựa trên tên dòng sản phẩm.
Kiểm tra áp suất và chứng nhận: Cần xác định áp suất làm việc tối đa, loại ống, cấp đường ống và chứng nhận mà dự án yêu cầu. Đặc biệt, không nên coi UL Listed và FM Approved là hai trạng thái có thể thay thế hoặc mặc định đi cùng nhau ở mọi model.
Tuân thủ hướng dẫn lắp đặt: Cánh gạt phải có kích thước phù hợp và được lắp đúng chiều dòng chảy theo mũi tên hướng dẫn. Với đường ống ngang, cần tuân thủ hướng lắp và khả năng tiếp cận thiết bị theo tài liệu của từng model. Không lắp quá gần các van, điểm xả hoặc phụ kiện làm thay đổi hướng dòng nước nếu vị trí đó không đáp ứng yêu cầu của nhà sản xuất.
Đảm bảo đấu nối tín hiệu đúng thiết kế: Tiếp điểm phải được đấu nối đúng sơ đồ với hệ thống báo cháy hoặc mạch giám sát. Với VSR-AT, việc sử dụng Auto Test cần có thiết bị điều khiển hoặc cấu hình tương thích được chỉ định trong tài liệu kỹ thuật.

Cuối cùng, cần thử nghiệm và nghiệm thu theo quy trình của hệ thống PCCC sau khi lắp đặt, đồng thời kiểm tra định kỳ theo yêu cầu vận hành và bảo trì của công trình.

6. Giải pháp công tắc dòng chảy Rapidrop tại Việt Nam

Rapidrop cung cấp các dòng công tắc dòng chảy phục vụ giám sát dòng nước trong hệ thống sprinkler đường ống ướt, với nhiều lựa chọn về kích thước, cơ cấu tạo thời gian trễ và tính năng tự kiểm tra. Việc lựa chọn đúng model giúp đáp ứng yêu cầu thiết kế, hỗ trợ truyền tín hiệu và thuận tiện hơn cho công tác bảo trì hệ thống.

Tại Việt Nam, PGTECH là nhà nhập khẩu và phân phối chính hãng Rapidrop, cung cấp các thiết bị cho hệ thống PCCC, bao gồm công tắc dòng chảy VSR-S (EU), VSR (EU), VSR-AT (EU), công tắc áp suất, công tắc giám sát van và các thiết bị, phụ kiện liên quan.

PGTECH đồng hành cùng đơn vị tư vấn thiết kế, nhà thầu MEP/PCCC và chủ đầu tư trong việc lựa chọn thiết bị phù hợp với cấu hình đường ống, yêu cầu giám sát và hồ sơ kỹ thuật của từng dự án.

Kết luận

Công tắc dòng chảy là thành phần quan trọng trong việc giám sát trạng thái hoạt động của hệ thống sprinkler đường ống ướt. Trong danh mục Rapidrop, VSR phù hợp với dải đường ống DN50–DN200 và sử dụng bộ trễ khí nén; VSR-S phục vụ các đường ống kích thước nhỏ DN25–DN50; còn VSR-AT nổi bật với bộ trễ điện tử và tính năng tự kiểm tra.

Lựa chọn thiết bị cần căn cứ vào kích thước đường ống, áp suất làm việc, phương thức giám sát và chứng nhận áp dụng cho từng model. Với danh mục công tắc dòng chảy Rapidrop tại Việt Nam, PGTECH hỗ trợ các đơn vị thiết kế và thi công tìm kiếm giải pháp phù hợp cho hệ thống PCCC theo yêu cầu kỹ thuật của dự án.
