Cảm biến giám sát khí Belimo là gì? Ứng dụng, loại khí đo và giải pháp tích hợp HVAC

07/09/2026

Cảm biến giám sát khí, hay thiết bị giám sát khí (Gas Monitor) ngày càng đóng vai trò quan trọng trong các hệ thống HVAC và thông gió, đặc biệt tại những khu vực có nguy cơ xuất hiện khí độc, khí cháy, khí thải phương tiện hoặc rò rỉ môi chất lạnh. Mỗi ứng dụng có yêu cầu khác nhau, nhưng mục tiêu chung vẫn là giám sát nồng độ khí, phát cảnh báo và hỗ trợ duy trì điều kiện an toàn cho người sử dụng.

Từ bãi đỗ xe kín, phòng máy, phòng nồi hơi, bếp thương mại đến kho lạnh và các khu vực đặt thiết bị lạnh, Belimo phát triển dòng Gas Monitor 22G với nhiều cấu hình cảm biến, tín hiệu và phụ kiện để đáp ứng các ứng dụng thương mại và công nghiệp nhẹ. Hệ thống có thể hoạt động độc lập, kết nối mạng nhiều thiết bị hoặc tích hợp với hệ thống quản lý tòa nhà (BMS) để phối hợp giám sát và điều khiển thông gió.

Trong bài viết này, PGTECH – đối tác phân phối Belimo tại Việt Nam – cùng phân tích các nhóm thiết bị giám sát khí Belimo, loại khí có thể đo, ứng dụng thực tế và phương thức tích hợp với hệ thống HVAC/BMS.

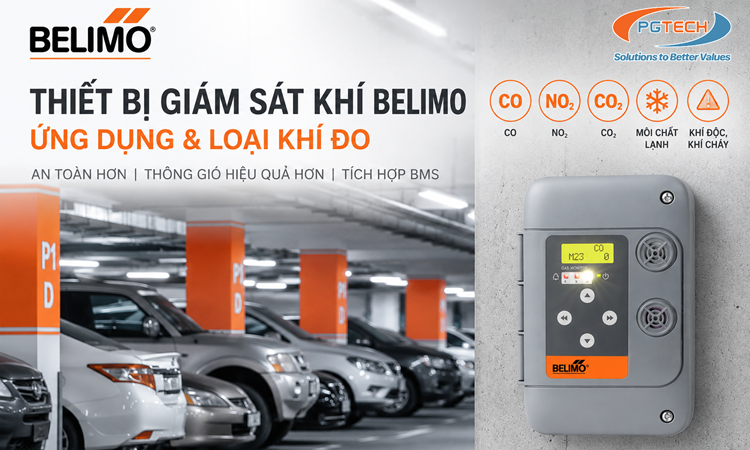

*Dòng Gas Monitor Belimo 22G đa dạng cấu hình cho ứng dụng thương mại và công nghiệp nhẹ*

I. Giám Sát, Cảnh Báo Và Điều Khiển Thông Gió

Dòng cảm biến giám sát khí Belimo 22G được hiệu chuẩn tại nhà máy và có thể giám sát đồng thời tối đa 2 loại khí. Các tính năng tiêu chuẩn gồm 3 mức cảnh báo có thể điều chỉnh, còi và đèn cảnh báo tích hợp, màn hình LCD, bàn phím 4 nút và tùy chọn bảo vệ bằng mật khẩu.

Giao tiếp CAN bus hỗ trợ thiết bị hoạt động độc lập hoặc kết nối dạng daisy-chain với tối đa 32 thiết bị. Các thiết bị trên cùng một mạng có thể được phân thành những nhóm có thể lập trình để quản lý nhiều vùng thông gió.

Tùy theo thiết bị giám sát khí hoặc mô-đun truyền thông được sử dụng, hệ thống có thể hỗ trợ BACnet MS/TP để tích hợp với BMS, cung cấp các đầu ra analog và relay có thể cấu hình để điều khiển quạt, damper, cảnh báo và các thiết bị khác, đồng thời nhận tín hiệu bên ngoài thông qua đầu vào nhị phân, chẳng hạn tín hiệu từ công tắc thông gió thủ công.

Công nghệ cảm biến, cấu hình tín hiệu, cấp bảo vệ vỏ, tùy chọn enclosure và các phụ kiện khác sẽ thay đổi tùy theo loại khí và ứng dụng.

II. Giám Sát Khí Thải Phương Tiện

Các cảm biến giám sát khí thải phương tiện của Belimo hỗ trợ điều khiển thông gió theo nhu cầu tại bãi đỗ xe kín, khu vực đỗ xe cứu thương, trạm cứu hỏa, khu vực nhận hàng, cơ sở bảo dưỡng ô tô và xe tải, phòng nồi hơi và những không gian tương tự, nơi phương tiện hoặc thiết bị đốt cháy có thể hoạt động.

Danh mục cảm biến giám sát khí thải phương tiện gồm 22G02 cho carbon monoxide (CO) với dải đo 0–250 ppm, 22G14 cho nitrogen dioxide (NO₂) với dải đo 0–10 ppm và 22G0214 để giám sát đồng thời CO và NO₂ trong một thiết bị.

Việc giám sát nồng độ khí thực tế cho phép hệ thống thông gió vận hành theo điều kiện thực tế thay vì chỉ dựa vào việc chạy quạt liên tục hoặc theo lịch. Điều này có thể giúp giảm năng lượng quạt không cần thiết và hạn chế thất thoát lượng không khí đã được gia nhiệt hoặc làm lạnh, đồng thời hỗ trợ duy trì điều kiện an toàn trong không gian.

Các dòng cảm biến model 22G02, 22G14 và 22G0214 đều được chứng nhận theo UL 2075 và ULC-588. Chứng nhận áp dụng cho toàn bộ thiết bị, bao gồm bộ giám sát, phần tử cảm biến, thiết bị điện tử, vỏ thiết bị, chức năng cảnh báo và khả năng giám sát trạng thái cuối vòng đời.

Hướng dẫn lựa chọn và lắp đặt Cảm biến khí CO Belimo, lắp cho các tầng hầm, bãi đậu xe của tòa nhà

III. Giám Sát Chất Lượng Không Khí Trong Nhà

Dòng cảm biến giám sát carbon dioxide 22G15 của Belimo có 3 dải đo:

0–2.000 ppm
0–5.000 ppm
0–10.000 ppm

Dải 0–2.000 ppm phù hợp với các không gian có người sử dụng như phòng học, phòng họp và kho. Các dải 5.000 ppm và 10.000 ppm phục vụ những không gian có người sử dụng liên tục, đồng thời phù hợp với nhà máy bia, phòng máy nén, nhà kính, khu trồng cây trong nhà, phòng kỹ thuật và khu lưu trữ khí y tế.

IV. Giám Sát Khí Cháy Và Khí Độc

Belimo cung cấp các cảm biến giám sát nhiều loại khí cháy, khí độc và các nguy cơ liên quan đến oxy. Thiết bị có thể được cấu hình với 1 hoặc 2 mô-đun cảm biến.

Các ứng dụng bao gồm kho lạnh và phòng máy nén, phòng nồi hơi, bếp thương mại, trạm sạc ắc quy axit-chì, phòng thí nghiệm, phòng máy bể bơi và khu lưu trữ khí y tế.

Model	Loại khí	Dải đo
22G04	Amoniac (NH₃)	0–250 ppm
22G05	Methane / khí tự nhiên (CH₄)	0–50% LEL
22G06	Propane (C₃H₈)	0–50% LEL
22G08	Hydrogen (H₂)	0–50% LEL
22G16	Hydrogen sulfide (H₂S)	0–50 ppm
22G17	Chlorine (Cl₂)	0–10 ppm
22G22	Rò rỉ oxy	0–50% O₂
22G23	Suy giảm oxy	0–50% O₂

Model 22G23 được sử dụng cho các ứng dụng liên quan đến argon, helium hoặc nitrogen, nơi cần giám sát tình trạng suy giảm oxy.

Methane, propane và hydrogen sử dụng cảm biến xúc tác (catalytic sensor), phát hiện khí cháy thông qua phản ứng trên phần tử cảm biến được gia nhiệt. Belimo không khuyến nghị lắp 2 mô-đun cảm biến xúc tác trong cùng một thiết bị do mức tiêu thụ điện năng cao.

Trong cấu hình giám sát 2 loại khí, hai loại khí có thể cần được giám sát ở các độ cao khác nhau do sự khác biệt về khối lượng riêng. Trong trường hợp này, enclosure từ xa A-22G-A14 cho phép lắp 1 mô-đun cảm biến tách biệt khỏi thiết bị giám sát chính.

V. Giám Sát Rò Rỉ Môi Chất Lạnh

Belimo 22G21-5C là cảm biến giám sát môi chất lạnh broadband sử dụng công nghệ cảm biến hồng ngoại, với dải đo 0–2.000 ppm và khả năng giám sát 1 loại môi chất lạnh do người dùng lựa chọn tại một thời điểm.

Khác với các mô-đun cảm biến chuyên dụng cho từng loại khí trong các model khác của dòng 22G, 22G21-5C sử dụng một phần tử cảm biến hồng ngoại broadband. Kỹ thuật viên có thể lựa chọn môi chất lạnh cần giám sát trực tiếp trên thiết bị, cho phép cùng một monitor được cấu hình cho bất kỳ 1 trong 21 loại môi chất lạnh được hỗ trợ.

Danh sách gồm: R11, R22, R23, R32, R125, R134a, R404A, R407A, R407C, R407F, R410A, R448A, R449A, R452A, R454B, R455A, R507, R513A, R1233zd, R1234yf và R1234ze.

Công nghệ broadband giúp đơn giản hóa quá trình commissioning và bảo trì. Kỹ thuật viên có thể hiệu chuẩn thiết bị bằng R134a, sau đó cấu hình để đo một môi chất khác trong danh sách được hỗ trợ. Điều này giúp giảm nhu cầu phải mang theo một bình khí hiệu chuẩn riêng cho từng loại môi chất được sử dụng tại các công trình khác nhau.

*Hệ thống giám sát môi chất lạnh Belimo đáp ứng tiêu chuẩn ASHRAE 15 và CSA B52*

22G21-5C giao tiếp thông qua CAN bus. Đối với phòng máy và các ứng dụng tương tự, thiết bị có thể kết hợp với mô-đun truyền thông C-22G-5A hoặc C-22G-5B để hỗ trợ BACnet MS/TP và bổ sung các đầu ra, với bộ C-22G-50 gồm 4 relay để điều khiển thiết bị và các cảnh báo âm thanh, ánh sáng bên ngoài EXT-AS-HS-BLU, EXT-AS-HS-AMB hoặc EXT-AS-HS-CLR.

Mô-đun truyền thông C-22G-5B có thể hoạt động như một màn hình hiển thị từ xa trong hệ thống giám sát môi chất lạnh. Khi kết hợp các thành phần này, hệ thống có thể được thiết kế nhằm đáp ứng các yêu cầu áp dụng của ASHRAE 15 và CSA B52.

VI. Lựa Chọn Cấu Hình Tín Hiệu Của Belimo 22G

Chữ cái cuối trong mã model của cảm biến giám sát khí dòng 22G xác định cấu hình tín hiệu:

Cấu hình	Tín hiệu và kết nối
Model A	CAN bus, BACnet MS/TP, 1 đầu vào nhị phân, 1 relay và 2 đầu ra analog có thể cấu hình
Model B	CAN bus, BACnet MS/TP, 1 đầu vào nhị phân và 2 relay
Model C	CAN bus

Cấu hình chính xác có thể khác nhau tùy theo loại khí và model. Như đã đề cập ở trên, thiết bị giám sát môi chất lạnh 22G21-5C là model C và sử dụng các mô-đun truyền thông hoặc relay riêng khi cần BACnet MS/TP, đầu ra analog hoặc đầu ra relay.

VII. Lắp Đặt, Bảo Trì Và Phụ Kiện

Vị trí lắp đặt cảm biến phụ thuộc vào loại khí cần giám sát, khối lượng riêng của khí so với không khí, nguồn rò rỉ tiềm ẩn, phạm vi bao phủ, vật cản và các yêu cầu của quy chuẩn áp dụng.

Cảm biến giám sát khí Belimo Gas Monitor được thiết kế cho các ứng dụng cố định trong môi trường thương mại và công nghiệp nhẹ, tại các khu vực không nguy hiểm. Việc lắp đặt, vận hành và bảo trì phải tuân thủ tài liệu hướng dẫn vận hành cùng tất cả luật và quy định áp dụng.

Cảm biến giám sát khí Belimo yêu cầu hiệu chuẩn ít nhất mỗi năm một lần, hoặc thường xuyên hơn nếu ứng dụng yêu cầu. Các mô-đun cảm biến có thể thay thế tại hiện trường, cho phép thay mô-đun cảm biến mà không cần thay toàn bộ Gas Monitor.

Bộ hiệu chuẩn A-22G-A22 và nắp, ống thay thế A-22G-A23 được sử dụng cho các thiết bị giám sát khí thải phương tiện, chất lượng không khí trong nhà, khí cháy, khí độc và oxy. Đối với cảm biến giám sát môi chất lạnh broadband 22G21-5C, Belimo sử dụng bộ hiệu chuẩn chuyên dụng A-22G-A08 và nắp, ống hiệu chuẩn thay thế A-22G-A09.

Các phụ kiện khác gồm:

A-22G-A12: enclosure chống nước bắn
A-22G-A13: enclosure lắp ống gió
A-22G-A14: enclosure từ xa để lắp riêng 1 cảm biến
A-22G-A24: vít bảo mật
A-22G-A50: biến áp 50 VA
A-22G-A100: biến áp 100 VA
EXT-AS-HS-BLU: còi và đèn cảnh báo màu xanh
EXT-AS-HS-AMB: còi và đèn cảnh báo màu vàng
EXT-AS-HS-CLR: còi và đèn cảnh báo màu trong
C-22G-5A và C-22G-5B: mô-đun truyền thông
C-22G-50: bộ 4 relay

Các sản phẩm giám sát khí Belimo được bảo hành 5 năm, trong khi các mô-đun cảm biến được bảo hành 1 năm.

VIII. Giải Pháp Giám Sát Khí Linh Hoạt Cho Nhiều Ứng Dụng

Từ bãi đỗ xe, không gian có người sử dụng, phòng máy, phòng thí nghiệm, cơ sở công nghiệp nhẹ đến hệ thống lạnh, cảm biến giám sát khí Belimo hỗ trợ các chức năng đo lường, cảnh báo, điều khiển thông gió và tích hợp hệ thống.

Giải pháp có thể mở rộng từ một thiết bị giám sát cục bộ đến hệ thống giám sát khí gồm nhiều thiết bị và nhiều vùng được kết nối mạng, đồng thời duy trì cách tiếp cận thống nhất trong cấu hình, vận hành và bảo trì.

PGTECH cung cấp đa dạng các giải pháp Belimo cho hệ thống HVAC và tự động hóa tòa nhà, trong đó có thiết bị cảm biến giám sát khí Belimo, cảm biến HVAC, van điều khiển và động cơ điều khiển van gió.

Với những công trình cần triển khai giải pháp giám sát khí, lựa chọn thiết bị phù hợp cần dựa trên loại khí, dải đo, ứng dụng và yêu cầu kết nối của hệ thống. PGTECH đồng hành cùng đơn vị tư vấn MEP, nhà thầu cơ điện và chủ đầu tư trong quá trình lựa chọn và triển khai giải pháp Belimo phù hợp cho từng dự án.

Liên hệ PGTECH để được tư vấn cảm biến giám sát khí Belimo phù hợp với yêu cầu của công trình.
