Các dòng Đồng hồ đo nhiệt độ PA và cách lựa chọn nhiệt kế

Trong hệ thống HVAC, cấp thoát nước, Boiler, đường nước nóng, hệ thống gia nhiệt và các dây chuyền công nghiệp, nhiệt độ là một trong những thông số cơ bản cần được theo dõi liên tục. Việc hiển thị đúng nhiệt độ giúp kỹ sư kiểm tra điều kiện vận hành, phát hiện bất thường và đánh giá trạng thái làm việc của thiết bị cũng như đường ống.

Tuy nhiên, lựa chọn đồng hồ đo nhiệt độ không chỉ đơn giản là chọn một thiết bị có thang đo phù hợp. Kiểu chân, chiều dài chân đo, vật liệu vỏ, vật liệu phần tiếp xúc với môi chất, kích thước mặt đồng hồ và vị trí lắp đặt đều có thể ảnh hưởng đến khả năng sử dụng thực tế. Một nhiệt kế phù hợp cho đường nước nóng của tòa nhà chưa chắc đã phù hợp với đường hơi hoặc môi trường công nghiệp có tính ăn mòn.

Tại Việt Nam, PGTECH đang phân phối các sản phẩm đồng hồ đo nhiệt độ PA có nguồn sản xuất tại Ý, Đức và Trung Quốc, với đa dạng cấu hình nhằm đáp ứng các yêu cầu đo nhiệt độ trong hệ thống HVAC, công nghiệp và các công trình kỹ thuật.

Vậy đồng hồ đo nhiệt độ PA có những loại nào, mỗi loại phù hợp với trường hợp nào và cần lựa chọn ra sao? Nội dung dưới đây tập trung giải thích từ góc độ kỹ thuật và ứng dụng thực tế.

1. Đồng Hồ Đo Nhiệt Độ PA Là Gì?

Đồng hồ đo nhiệt độ PA là nhóm thiết bị dùng để đo và hiển thị trực tiếp nhiệt độ của môi chất hoặc thiết bị bằng cơ cấu cơ học, nhiệt kế hoặc thiết bị đo kết hợp tùy từng dòng sản phẩm.

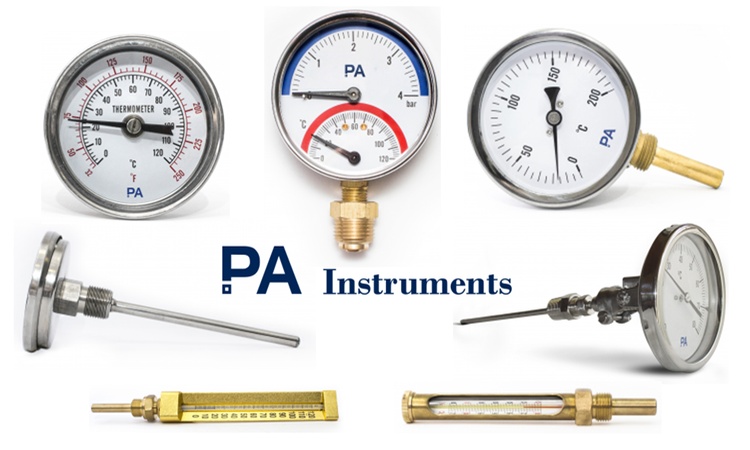

Trong danh mục sản phẩm đo nhiệt độ của PA, các nhóm chính gồm Thermomanometer, Bimetal Thermometers, Machine Thermometers và Thermowells.

Trong đó, Thermomanometer là loại kết hợp đo nhiệt độ và áp suất; Bimetal Thermometer sử dụng cơ cấu lưỡng kim; Machine Thermometer phục vụ các ứng dụng đo nhiệt độ dạng máy; còn Thermowell là ống bảo vệ phần tử đo chứ không phải một loại nhiệt kế độc lập.

Tại PGTECH, các dòng đồng hồ và nhiệt kế PA đang được cung cấp với nhiều cấu hình như TB100, TB200, TB300, TM100 và TT100, cùng nhiều sản phẩm liên quan khác trong danh mục thiết bị đo nhiệt độ.

Một điểm đáng chú ý là PA không chỉ cung cấp một loại nhiệt kế duy nhất. Có những cấu hình dùng vỏ thép mạ chrome cho điều kiện thông thường, cấu hình vỏ và chân inox cho môi trường khắc nghiệt, cấu hình có cổ điều chỉnh để dễ định hướng mặt đồng hồ và loại kết hợp cả nhiệt độ với áp suất.

Do đó, khi nói đến "đồng hồ đo nhiệt độ PA", cần hiểu đây là một danh mục sản phẩm với nhiều cấu hình khác nhau, chứ không phải một model duy nhất.

2. Các Loại Đồng Hồ Đo Nhiệt Độ PA Phổ Biến

Đồng hồ đo nhiệt độ lưỡng kim

Đây là nhóm sản phẩm nổi bật của PA với các model TB100, TB200 và TB300. Hãng phân loại TB100 là dòng dùng cho thiết bị gia nhiệt, TB200 là phiên bản công nghiệp với vỏ inox và TB300 có thân vỏ inox cùng chân có thể điều chỉnh.

Nguyên lý của đồng hồ lưỡng kim dựa trên sự giãn nở khác nhau của hai kim loại liên kết với nhau. Khi nhiệt độ thay đổi, phần tử lưỡng kim bị uốn cong, chuyển động này được truyền tới cơ cấu hiển thị để làm kim quay trên mặt đồng hồ.

Ưu điểm của loại này là cấu tạo cơ học đơn giản, không cần nguồn điện và có thể hiển thị nhiệt độ trực tiếp tại vị trí lắp đặt.

Thermomanometer – đồng hồ kết hợp nhiệt độ và áp suất

TM100 là dòng Thermomanometer của PA, cho phép hiển thị cả nhiệt độ và áp suất trên cùng một thiết bị. PA xếp TM100 trong nhóm Thermomanometer thuộc danh mục thiết bị đo nhiệt độ của hãng.

PGTECH hiện đang cung cấp dòng TM100 có kích thước mặt 80 mm, kết nối G ½, NPT, M, BSPT và nhiều lựa chọn kiểu lắp chân dưới hoặc chân sau. Dải thông số được công bố gồm vùng nhiệt độ từ 0–120°C đến 200°C và các mức áp suất như 0–4/6 bar và 20 bar; độ chính xác được nêu là 2,5%. Phần tiếp xúc với môi chất là hợp kim đồng.

Dòng này đặc biệt phù hợp khi kỹ sư cần quan sát hai thông số quan trọng của một hệ thống nhiệt – áp trên cùng vị trí.

Nhiệt kế dùng cho máy và thiết bị

PA còn có nhóm Machine Thermometers, gồm TT100 dạng chữ V và TT200 dạng hình trụ. Theo danh mục chính thức của PA, TT100 có vỏ nhôm màu đồng thau và hệ thống bằng hợp kim đồng; TT200 có vỏ và chân bằng đồng thau.

Riêng TT100 là nhiệt kế dạng thủy tinh/cồn, có chiều dài vỏ 110, 150 và 200 mm, phạm vi từ -30...50°C đến 0...600°C, hướng tới các ứng dụng công nghiệp, hóa chất, hóa dầu, hàng hải, nhà máy điện, bơm, máy nén, thủy lực, làm lạnh và HVAC.

Thermowell – ống bảo vệ nhiệt kế

Thermowell không phải là đồng hồ đo nhiệt độ nhưng là phụ kiện quan trọng trong nhiều hệ thống. PA hiện có TW100 bằng đồng thau và TW200 bằng thép không gỉ.

Ống bảo vệ được lắp trên đường ống hoặc thiết bị để tạo điều kiện cho cảm biến hoặc phần tử đo được bảo vệ khỏi môi chất, đồng thời thuận tiện hơn cho việc tháo lắp thiết bị đo khi hệ thống đang được bố trí cố định.

Các dạng nhiệt kế khác

Ngoài các dòng PA nêu trên, PGTECH còn cung cấp nhiều dạng nhiệt kế khác như nhiệt kế thủy tinh, nhiệt kế thủy ngân chân đứng, nhiệt kế thủy ngân dạng chân góc chữ L, nhiệt kế ống mao dẫn bằng thép không gỉ, nhiệt kế lưỡng kim dạng góc tự do và các loại nhiệt kế công nghiệp có tiếp điểm hoặc tín hiệu điện. Các cấu hình được lựa chọn theo kiểu chân đứng, chân sau hoặc chân góc, tùy vị trí và yêu cầu lắp đặt.

Hướng dẫn lựa chọn nhiệt kế thủy ngân công nghiệp, ưu và nhược điểm khi lắp đặt nhiệt kế

3. Đồng Hồ Đo Nhiệt Độ Chân Đứng, Chân Sau Và Chân Góc Khác Nhau Thế Nào?

Kiểu chân là một trong những yếu tố cần được xem xét ngay từ giai đoạn thiết kế vị trí lắp đặt.

Chân đứng

Ở cấu hình chân đứng, phần kết nối và thân đo nằm theo trục phía dưới mặt đồng hồ. Đây là kiểu lắp quen thuộc đối với các đường ống đứng hoặc vị trí mà người vận hành có thể quan sát mặt đồng hồ từ phía trước.

Cấu hình này thường phù hợp với các hệ thống HVAC, đường nước nóng và những vị trí có không gian lắp đặt tương đối thông thoáng.

Chân sau

Với kiểu chân sau, đầu kết nối nằm phía sau mặt đồng hồ. Cấu hình này phù hợp khi đồng hồ được gắn vào tủ, mặt thiết bị hoặc vị trí mà phần kết nối cần nằm phía sau để tạo bố trí gọn hơn.

Ngoài ra, dòng nhiệt kế chân sau còn có nhiều lựa chọn về chiều dài và thân vỏ inox.

Chân góc hoặc cổ điều chỉnh

Ở một số vị trí, mặt đồng hồ không thể hướng trực tiếp về phía người vận hành. Khi đó, cấu hình có cổ hoặc chân có thể điều chỉnh giúp thay đổi hướng quan sát mà không phải thay đổi vị trí lấy nhiệt trên đường ống.

TB300 là một ví dụ rõ ràng. PA công bố model này với chân sau có thể điều chỉnh, vỏ inox và phần tiếp xúc với môi chất bằng inox; dải nhiệt từ -30...50°C đến 0...600°C, độ chính xác 1%.

Vì vậy, lựa chọn kiểu chân không chỉ liên quan đến thẩm mỹ. Nó ảnh hưởng trực tiếp đến khả năng lắp đặt, hướng quan sát và khả năng bảo trì thiết bị.

4. Đồng Hồ Đo Nhiệt Độ Lưỡng Kim Hoạt Động Như Thế Nào?

Trong các dòng bimetal thermometer của PA, phần tử cảm nhận nhiệt là một cấu trúc gồm hai vật liệu kim loại có hệ số giãn nở nhiệt khác nhau.

Khi nhiệt độ tăng, hai vật liệu giãn nở không giống nhau khiến phần tử lưỡng kim bị uốn cong. Khi nhiệt độ giảm, nó quay trở lại theo chiều ngược lại. Chuyển động này được truyền tới cơ cấu kim chỉ thị để hiển thị giá trị nhiệt độ trên mặt đồng hồ.

Vì toàn bộ quá trình đo được thực hiện bằng cơ cấu cơ học, đồng hồ lưỡng kim không cần nguồn điện để duy trì việc hiển thị nhiệt độ. Đây là lý do loại thiết bị này vẫn được sử dụng rộng rãi trong các hệ thống cơ điện, đường ống và thiết bị công nghiệp.

Tuy nhiên, độ chính xác và khả năng phản hồi của đồng hồ phụ thuộc vào cấu tạo cụ thể, kích thước mặt, chiều dài phần tử đo, vị trí lắp đặt và điều kiện nhiệt thực tế.

PA hiện có TB100, TB200 và TB300 với các cấu hình khác nhau về vỏ, chân và khả năng điều chỉnh, cho phép lựa chọn theo mức độ khắc nghiệt của môi trường.

So sánh nhiệt kế thủy ngân với đồng hồ nhiệt độ lưỡng kim công nghiệp: ưu và nhược điểm

5. Khi Nào Nên Dùng Đồng Hồ Đo Nhiệt Độ Lưỡng Kim?

Đồng hồ lưỡng kim đặc biệt phù hợp với những hệ thống cần đo nhiệt độ trực tiếp, hiển thị tại chỗ và không phụ thuộc vào nguồn điện.

HVAC và hệ thống nước lạnh

Trong các hệ thống HVAC, nhiệt kế có thể được sử dụng trên đường nước lạnh, đường nước hồi, đường nước giải nhiệt, cụm bơm hoặc thiết bị trao đổi nhiệt.

Đối với các vị trí này, yêu cầu thường tập trung vào khả năng quan sát, kích thước mặt, chiều dài chân và sự phù hợp với môi trường phòng máy.

Hệ thống nước nóng và gia nhiệt

Các hệ thống nước nóng cần theo dõi nhiệt độ ở đầu ra, đường tuần hoàn hoặc gần thiết bị gia nhiệt. Dải đo nên được chọn dựa trên nhiệt độ làm việc thực tế thay vì chỉ chọn theo nhiệt độ cực đại của thiết bị.

Boiler và Steam

Với Boiler và Steam, việc lựa chọn nhiệt kế cần thận trọng hơn vì nhiệt độ môi chất có thể cao. Không nên chỉ nhìn vào dải đo của mặt đồng hồ mà cần đánh giá nhiệt độ phần tử tiếp xúc, chiều dài chân, cách truyền nhiệt và phụ kiện bảo vệ.

Trong những trường hợp nhiệt độ tại điểm đo cao, Thermowell hoặc giải pháp bố trí phù hợp có thể đóng vai trò quan trọng trong việc bảo vệ thiết bị và thuận tiện cho bảo trì.

Dây chuyền công nghiệp

Các dòng nhiệt kế công nghiệp của PA có thể được sử dụng trong các hệ thống hóa chất, hóa dầu, bơm, máy nén, thủy lực, làm lạnh và nhiều hệ thống kỹ thuật khác. Chẳng hạn model TT100 phù hợp cho những môi trường này, với dải đo có thể lên tới 600°C.

6. Vỏ Inox Và Chân Inox Có Ý Nghĩa Gì Khi Chọn Thermometer?

Không phải đồng hồ đo nhiệt độ nào cũng cần inox. Việc sử dụng vỏ và chân inox nên xuất phát từ điều kiện môi trường.

Với những khu vực có độ ẩm cao, môi trường công nghiệp khắc nghiệt hoặc có nguy cơ ăn mòn, inox có thể mang lại lợi thế về độ bền vật liệu và khả năng chống oxy hóa.

Trong danh mục PA, TB100 có vỏ thép mạ chrome và được định hướng cho các điều kiện không quá khắc nghiệt. Trong khi đó, TB200 có thân vỏ và chân inox, được PA phân loại là phiên bản công nghiệp. TB300 sử dụng vỏ inox, chân điều chỉnh và phần tiếp xúc với môi chất bằng inox.

Điều này cho thấy việc chọn nhiệt kế nên dựa trên môi trường và cấu hình vật liệu, thay vì mặc định rằng tất cả ứng dụng đều cần sản phẩm inox.

Một điểm khác cũng cần lưu ý là vỏ inox và phần tiếp xúc với môi chất là hai vấn đề khác nhau. Một đồng hồ có vỏ inox chưa chắc toàn bộ phần tiếp xúc với môi trường đo cũng bằng inox. Đối với môi chất đặc biệt hoặc có tính ăn mòn, cần kiểm tra kỹ vật liệu của phần tiếp xúc.

7. Cách Chọn Đồng Hồ Đo Nhiệt Độ PA Cho Từng Hệ Thống

Chọn đúng dải nhiệt độ

Đây là yếu tố đầu tiên cần xác định. Không nên chọn thang đo chỉ dựa trên nhiệt độ cực đại của hệ thống mà cần xét cả nhiệt độ vận hành bình thường.

Ví dụ, các cấu hình TB100 với nhiều mức như 0–50°C, 0–100°C, 0–200°C và 0–250°C; TB200 có các cấu hình 0–120°C, 0–200°C và 0–250°C.

Với các ứng dụng công nghiệp, TB200 và TB300 có phạm vi rộng hơn; riêng TB300 được công bố từ -30...50°C đến 0...600°C tùy cấu hình.

Chọn kích thước mặt đồng hồ

Kích thước mặt quyết định khoảng cách quan sát và khả năng đọc giá trị.

Các cấu hình nhiệt kế PA có các lựa chọn mặt phổ biến như 63 mm, 100 mm và lớn hơn theo yêu cầu; một số cấu hình sản phẩm công nghiệp có các kích thước 40, 50, 63, 80, 100 và 160 mm.

Vị trí càng xa người vận hành thì càng cần cân nhắc mặt đồng hồ lớn để dễ quan sát.

Chọn chiều dài chân đo

Chiều dài chân phải đủ để phần tử cảm nhận nằm ở vị trí đại diện cho nhiệt độ của dòng môi chất.

Nếu chân quá ngắn, phần tử đo có thể không nằm đúng vùng cần đo. Nếu quá dài so với đường ống hoặc thiết bị, việc lắp đặt có thể trở nên khó khăn.

Chọn kiểu chân

Chân đứng, chân sau hoặc chân điều chỉnh cần được lựa chọn dựa trên hướng đường ống, không gian lắp đặt và hướng quan sát.

Nếu vị trí đồng hồ khó quan sát, cấu hình có khả năng điều chỉnh hướng mặt như TB300 có thể là một lựa chọn phù hợp.

Chọn vật liệu

Đối với môi trường thông thường, cấu hình vỏ thép mạ chrome có thể đáp ứng yêu cầu. Khi môi trường ẩm hoặc khắc nghiệt hơn, nên cân nhắc vỏ inox; nếu môi chất yêu cầu tương thích vật liệu cao, cần xem xét thêm phần tiếp xúc với môi chất.

Xem xét Thermowell

Trong những hệ thống cần bảo vệ phần tử đo hoặc yêu cầu tháo đồng hồ mà không ảnh hưởng trực tiếp tới đường ống, nên xem xét Thermowell.

PA hiện có TW100 bằng đồng thau và TW200 bằng thép không gỉ, tạo ra các lựa chọn vật liệu khác nhau theo điều kiện ứng dụng.

Xem xét đồng thời nhiệt độ và áp suất

Nếu hệ thống cần theo dõi cả hai thông số tại cùng một vị trí, Thermomanometer TM100 có thể giảm số lượng thiết bị hiển thị cần lắp đặt. Đây là một cách tiếp cận phù hợp cho những hệ thống mà nhiệt độ và áp suất đều là thông số vận hành quan trọng.

8. Các Dòng Đồng Hồ Đo Nhiệt Độ PA Instruments

Danh mục PA hiện có nhiều nhóm thiết bị, trong đó những dòng đáng chú ý đối với thị trường HVAC và công nghiệp gồm:

TB100 – Đồng hồ đo nhiệt độ lưỡng kim tiêu chuẩn

TB100 là dòng nhiệt kế lưỡng kim với vỏ thép mạ chrome, được định hướng cho thiết bị gia nhiệt và điều kiện làm việc không quá khắc nghiệt. PGTECH đang cung cấp nhiều cấu hình TB100 với các dải như 0–50°C, 0–100°C, 0–200°C và 0–250°C.

Đây là nhóm phù hợp khi yêu cầu chủ yếu là hiển thị nhiệt độ tại chỗ với cấu hình cơ bản.

TB200 – Nhiệt kế lưỡng kim phiên bản công nghiệp

TB200 được PA phân loại là phiên bản công nghiệp với vỏ inox. PGTECH hiện có các cấu hình mặt 100 mm, thân vỏ và chân inox với các dải 0–120°C, 0–200°C và 0–250°C. Một cấu hình TB200 có độ chính xác 1% với mặt từ 63 mm trở lên và phần tiếp xúc bằng thép không gỉ.

TB300 – Nhiệt kế lưỡng kim có cổ điều chỉnh

TB300 có vỏ inox, phần tiếp xúc với môi chất bằng inox và chân sau có thể điều chỉnh. PA công bố kích thước mặt 3, 4, 5 và 6 inch, dải -30...50°C đến 0...600°C và độ chính xác 1%. Sản phẩm được giới thiệu cho môi trường có tính ăn mòn.

Đây là cấu hình đáng chú ý khi vừa cần vật liệu bền, vừa cần điều chỉnh hướng quan sát.

TM100 – Đồng hồ kết hợp nhiệt độ và áp suất

TM100 Thermomanometer tích hợp hai thông số trên cùng thiết bị, mặt 80 mm, nhiều chuẩn kết nối và các lựa chọn chân dưới hoặc chân sau. Dòng này hướng tới các hệ thống nhiệt cần theo dõi đồng thời áp suất và nhiệt độ.

TT100 – Nhiệt kế dạng chữ V

TT100 thuộc nhóm Machine Thermometers. Đây là nhiệt kế thủy tinh/cồn với các chiều dài 110, 150 và 200 mm, dải đo từ -30...50°C đến 0...600°C, phù hợp cho nhiều ứng dụng công nghiệp, hóa chất, hóa dầu, hàng hải, nhà máy điện, bơm, máy nén, thủy lực, làm lạnh và HVAC.

TT200 – Nhiệt kế dạng hình trụ

TT200 thuộc nhóm Machine Thermometers của PA, sử dụng vỏ và chân bằng đồng thau. Đây là một cấu hình khác với nhóm nhiệt kế lưỡng kim TB100/TB200/TB300 và có thể được lựa chọn tùy kiểu thiết bị và vị trí lắp đặt.

TW100 và TW200 – Ống bảo vệ nhiệt kế

TW100 dùng vật liệu đồng thau và TW200 dùng thép không gỉ. Đây là các phụ kiện hỗ trợ lắp đặt nhiệt kế trong những hệ thống yêu cầu bảo vệ phần tử đo và thuận tiện cho bảo trì.

Nhìn tổng thể, danh mục PA có thể đáp ứng từ nhiệt kế lưỡng kim tiêu chuẩn, phiên bản công nghiệp, nhiệt kế có chân điều chỉnh đến thiết bị kết hợp áp suất – nhiệt độ và phụ kiện bảo vệ phần tử đo.

9. Giải Pháp Đồng Hồ Đo Nhiệt Độ PA Từ PGTECH

PA Instruments tập trung vào thiết bị đo áp suất và nhiệt độ, với danh mục sản phẩm gồm nhiệt kế, Thermomanometer, Thermowell và nhiều thiết bị đo liên quan. Hãng cũng cung cấp các lựa chọn về kiểu ren và cấu hình theo yêu cầu khách hàng.

Tại Việt Nam, PGTECH đang cung cấp các dòng đồng hồ đo nhiệt độ PA cho nhiều nhóm công trình và ứng dụng, từ HVAC, cấp thoát nước, thiết bị gia nhiệt đến các hệ thống công nghiệp. Điểm quan trọng trong quá trình lựa chọn không phải là tìm một model "tốt nhất" cho mọi hệ thống, mà là xác định đúng nhiệt độ làm việc, kiểu lắp, chiều dài chân, vật liệu, kích thước mặt và điều kiện môi trường.

Ví dụ, hệ thống HVAC thông thường có thể ưu tiên cấu hình nhiệt kế lưỡng kim đơn giản; môi trường khắc nghiệt có thể cần cấu hình inox; vị trí khó quan sát có thể cần cổ điều chỉnh; còn hệ thống cần theo dõi cả áp suất và nhiệt độ có thể xem xét Thermomanometer.

PGTECH với vai trò phân phối PA tại Việt Nam có thể hỗ trợ Quý khách hàng lựa chọn cấu hình theo thông số thực tế của đường ống, thiết bị và điều kiện vận hành, thay vì chỉ lựa chọn theo tên model.

Kết Luận

Đồng hồ đo nhiệt độ PA không chỉ là một thiết bị hiển thị nhiệt độ đơn thuần mà là một danh mục gồm nhiều cấu hình phục vụ các yêu cầu khác nhau trong HVAC, cấp thoát nước, gia nhiệt và công nghiệp.

Từ TB100 cho điều kiện thông thường, TB200 với cấu hình công nghiệp và vỏ inox, TB300 có chân điều chỉnh và vật liệu inox, đến TM100 kết hợp đo nhiệt độ – áp suất và TT100/TT200 cho các ứng dụng đo nhiệt độ dạng máy, mỗi dòng đều có định hướng sử dụng riêng.

Để chọn đúng đồng hồ đo nhiệt độ, cần bắt đầu từ điều kiện vận hành thực tế: dải nhiệt độ, vật liệu, chiều dài chân đo, kiểu chân, kích thước mặt, môi chất và vị trí lắp đặt. Với những hệ thống cần bảo vệ phần tử đo hoặc thuận tiện bảo trì, Thermowell cũng nên được xem xét ngay từ đầu.
