Bẫy hơi là gì? Tại sao cần sử dụng bẫy hơi?

Bẫy hơi (Steam Trap) là thiết bị không thể thiếu trong bất kỳ hệ thống hơi nào, có nhiệm vụ tự động xả nước ngưng tụ, không khí và các khí không ngưng khác ra khỏi đường ống mà không làm thất thoát hơi sống. Việc sử dụng bẫy hơi đúng cách giúp tối ưu hiệu suất trao đổi nhiệt, nâng cao hiệu quả vận hành và kéo dài tuổi thọ cho toàn hệ thống. Hãy cùng chúng tôi tìm hiểu về dòng sản phẩm bẫy hơi nổi tiếng của thương hiệu Samyang Hàn Quốc và lý do tại sao cần sử dụng bẫy hơi trong hệ thống hơi qua bài viết này.

Bẫy hơi Samyang – Giải pháp quản lý hệ thống hơi hiệu quả từ Hàn Quốc

Samyang, thương hiệu công nghiệp hàng đầu đến từ Hàn Quốc, là một trong những nhà sản xuất thiết bị và phụ kiện hệ hơi uy tín nhất châu Á. Với bề dày lịch sử và kinh nghiệm sản xuất lâu đời, các sản phẩm bẫy hơi của Samyang được ứng dụng rộng rãi trong các nhà máy công nghiệp, nhà máy nhiệt điện, thực phẩm – dược phẩm, và nhiều lĩnh vực khác nơi hơi nước đóng vai trò quan trọng trong quy trình sản xuất.

Bẫy hơi Samyang là cầu nối giữa việc sử dụng hơi hiệu quả và quản lý nước ngưng hợp lý. Thiết bị này giúp giữ lại hơi trong hệ thống để tận dụng tối đa nguồn nhiệt, đồng thời đảm bảo nước ngưng và khí không ngưng được xả ra đúng thời điểm – điều kiện tiên quyết cho một hệ thống vận hành an toàn và tiết kiệm năng lượng.

Thay vì xem bẫy hơi như một thiết bị đơn lẻ, cần nhìn nhận chúng trong tổng thể hệ thống hơi, bởi hiệu quả hoạt động của bẫy hơi ảnh hưởng trực tiếp đến toàn bộ dây chuyền sản xuất. Chính vì vậy, lựa chọn bẫy hơi chất lượng cao từ Samyang là giải pháp thông minh để đảm bảo hiệu suất và độ tin cậy cho hệ thống hơi trong nhà máy của bạn.

 Cấu tạo và nguyên lý hoạt động của bẫy hơi (Steam Trap) Samyang Hàn Quốc

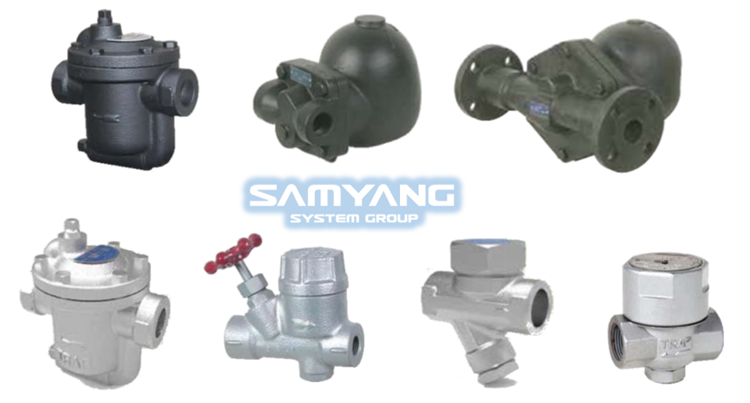

Các loại bẫy hơi Samyang Hàn Quốc do PGTECH phân phối

PGTECH hiện cung cấp đa dạng dòng bẫy hơi Samyang Hàn Quốc, bao gồm:

• Bẫy hơi phao (nối ren và nối bích): Xả nước ngưng liên tục, không bị ảnh hưởng bởi lưu lượng ngưng tụ, có đủ các kích thước từ DN15 đến DN50.
• Bẫy hơi gầu đảo ngược (nối ren): Thiết kế chắc chắn, dễ bảo trì, hoạt động ổn định nhờ gầu bên trong giúp lọc và xả hiệu quả tại các điểm đầu và ống xả.
• Bẫy hơi dạng đĩa (Thermodynamic): Hoạt động hiệu quả nhờ nguyên lý nhiệt động lực học, phù hợp khu vực dễ đóng băng, không cần bypass, dễ lắp đặt, có sẵn mẫu nhỏ gọn như YSP-1 (nối ren hoặc bích).
• Bẫy hơi đồng tiền chữ Y bằng inox: Chịu áp và nhiệt độ cao, lắp đặt linh hoạt theo cả phương ngang và dọc, phù hợp hệ thống có yêu cầu khắt khe về độ bền và chống ăn mòn.

Vì sao cần lựa chọn đúng bẫy hơi? – Cảnh báo từ thực tiễn vận hành

Trong thực tế, việc lựa chọn sai loại bẫy hơi cho một ứng dụng cụ thể đôi khi không gây ra sự cố ngay lập tức. Nhiều trường hợp, bẫy hơi thậm chí bị đóng ngắt hoàn toàn mà hệ thống vẫn tiếp tục hoạt động, điển hình như trong các đường ống hơi chính, nơi nước ngưng không được xả hết ở một điểm có thể bị cuốn trôi tới điểm xả tiếp theo.

Tuy nhiên, nếu điểm xả sau bị tắc hoặc cũng bị đóng, hệ thống có thể đối mặt với nguy cơ nghiêm trọng như búa nước, ăn mòn đường ống hoặc suy giảm hiệu suất truyền nhiệt.

Kỹ sư giàu kinh nghiệm sẽ nhận thấy rằng: rò rỉ van điều khiển, tổn thất năng lượng và giảm hiệu suất hệ thống đều có thể được cải thiện rõ rệt nếu chú trọng đúng mức đến việc lắp đặt và bảo trì bẫy hơi. Giống như mọi thiết bị cơ khí, bẫy hơi cũng bị hao mòn theo thời gian. Khi bẫy hơi gặp sự cố và mở liên tục, hơi sống có thể thoát ra và đi vào hệ thống nước ngưng – dù lượng hơi thất thoát có thể không nhiều như ta tưởng, nhưng vẫn gây lãng phí năng lượng.

May mắn thay, với các giải pháp hiện đại ngày nay, việc phát hiện và xử lý sự cố bẫy hơi bị rò rỉ, hư hỏng đã trở nên nhanh chóng và hiệu quả hơn bao giờ hết.

Samyang – nhà sản xuất bẫy hơi hàng đầu Hàn Quốc – không chỉ cung cấp các dòng sản phẩm chất lượng cao, mà còn đưa ra các giải pháp kiểm tra, giám sát và bảo trì hệ thống hơi toàn diện. Đầu tư đúng bẫy hơi Samyang là bước đi chiến lược giúp doanh nghiệp nâng cao độ ổn định và tiết kiệm năng lượng dài hạn cho nhà máy.

Bẫy hơi – Mắt xích quan trọng nhất trong hệ thống hơi công nghiệp

Không một hệ thống hơi nào có thể hoàn chỉnh nếu thiếu đi bẫy hơi (Steam Trap) – thiết bị then chốt trong chu trình thu hồi nước ngưng. Nhiệm vụ chính của bẫy hơi là xả nước ngưng, không khí và khí không ngưng ra khỏi hệ thống mà không để hơi sống thất thoát, đảm bảo hơi khô tiếp cận thiết bị tiêu thụ để vận hành hiệu quả và tiết kiệm năng lượng tối đa.

Bẫy hơi đóng vai trò như một "van lọc thông minh", giúp hơi đến đúng vị trí sử dụng trong trạng thái khô, đảm bảo truyền nhiệt tốt nhất. Tùy theo yêu cầu kỹ thuật, bẫy hơi có thể phải xử lý lượng nước ngưng thay đổi liên tục – đôi khi phải xả ở nhiệt độ hơi (ngay khi nước ngưng hình thành), hoặc xả ở nhiệt độ thấp hơn để tận dụng nhiệt cảm (sensible heat).

Áp suất hoạt động của bẫy hơi cũng rất đa dạng, từ môi trường chân không đến trên 100 bar. Chính vì vậy, trên thị trường hiện nay tồn tại nhiều loại bẫy hơi khác nhau – mỗi loại phù hợp với một điều kiện vận hành riêng biệt. Việc lựa chọn đúng loại bẫy hơi là yếu tố quyết định đến hiệu suất và độ bền của toàn hệ thống.

Samyang – thương hiệu bẫy hơi hàng đầu Hàn Quốc, cung cấp đầy đủ các dòng bẫy hơi cơ học, nhiệt tĩnh, nhiệt động... phù hợp với mọi yêu cầu về áp suất, nhiệt độ, khả năng chống ăn mòn, chống búa nước và môi trường có nhiều tạp chất. Việc chọn sai loại bẫy hơi có thể gây lãng phí năng lượng, tăng chi phí bảo trì và ảnh hưởng nghiêm trọng đến hiệu suất vận hành.

5 tiêu chí quan trọng khi lựa chọn bẫy hơi – Giải pháp tối ưu từ Samyang Hàn Quốc

Việc lựa chọn bẫy hơi phù hợp không chỉ ảnh hưởng đến hiệu suất truyền nhiệt mà còn quyết định sự ổn định và tuổi thọ của toàn bộ hệ thống hơi. Dưới đây là những tiêu chí kỹ thuật quan trọng mà các kỹ sư cần đặc biệt lưu ý khi thiết kế và lựa chọn bẫy hơi:

1. Xả khí không ngưng (Air Venting)

Khi khởi động hệ thống, không gian thiết bị thường chứa đầy không khí – yếu tố làm giảm hiệu quả truyền nhiệt và kéo dài thời gian làm nóng. Lúc này, bẫy hơi cần có khả năng xả khí nhanh chóng trước khi hơi đến.

Bẫy hơi nhiệt tĩnh hoặc bẫy cơ có tích hợp van xả khí là lựa chọn lý tưởng vì chúng mở hoàn toàn ở giai đoạn khởi động. Ngược lại, các loại bẫy có lỗ thoát khí nhỏ như kiểu gầu đảo hoặc lỗ định mức có thể gây chậm quá trình xả khí, kéo dài thời gian khởi động và gia tăng nguy cơ ăn mòn.

2. Xả nước ngưng (Condensate Removal)

Sau khi khí được loại bỏ, nhiệm vụ tiếp theo là xả nước ngưng mà không để thất thoát hơi sống. Nước ngưng cần được xả ngay khi hình thành ở nhiệt độ hơi để tránh hiện tượng "ngập nước" trong thiết bị trao đổi nhiệt – nguyên nhân phổ biến làm giảm hiệu suất hệ thống.

Bẫy hơi Samyang được thiết kế để xử lý hiệu quả ngay cả khi lưu lượng nước ngưng biến đổi liên tục, đảm bảo duy trì hơi khô cho quy trình truyền nhiệt tối ưu.

3. Đảm bảo hiệu suất vận hành

Một hệ thống đạt hiệu suất cao khi không gian hơi luôn được duy trì bằng hơi sạch và khô. Một số bẫy nhiệt tĩnh giữ nước ngưng lại cho đến khi nguội, điều này không phù hợp với các ứng dụng yêu cầu xả nước ngưng ở nhiệt độ hơi.

Trong trường hợp này, bẫy hơi cơ học hoặc nhiệt động học từ Samyang là lựa chọn ưu tiên, giúp loại bỏ nước ngưng đúng thời điểm và duy trì hiệu suất truyền nhiệt ổn định.

4. Độ tin cậy và tuổi thọ

Bẫy hơi tốt là bẫy hơi hoạt động ổn định với chi phí bảo trì tối thiểu. Những nguyên nhân gây mất ổn định thường gặp gồm:

• Ăn mòn, do nước ngưng không được xử lý tốt – có thể khắc phục bằng vật liệu chống ăn mòn và xử lý nước cấp.
• Búa nước, xảy ra khi thiết kế đường ống không phù hợp, đặc biệt là nâng cột nước sau bẫy.
• Tạp chất và cặn bẩn, thường là hậu quả của việc mang theo hóa chất xử lý nước hoặc cặn ống – ảnh hưởng đến cơ chế đóng/mở của bẫy.

Với thiết kế chất lượng cao và khả năng chống chịu môi trường công nghiệp khắc nghiệt, bẫy hơi Samyang giúp hạn chế tối đa các sự cố thường gặp, duy trì độ tin cậy dài hạn.

5. Hiện tượng hơi nháy (Flash Steam)

Khi nước ngưng nóng được xả từ vùng áp suất cao xuống vùng áp suất thấp (như xả ra khí quyển), một phần năng lượng dư thừa sẽ chuyển hóa thành hơi – gọi là hơi nháy (flash steam). Đây là hiện tượng vật lý tự nhiên, không phải dấu hiệu bẫy hơi rò rỉ. Hiểu rõ hiện tượng này giúp kỹ sư đánh giá chính xác tình trạng hoạt động của bẫy hơi, tránh hiểu lầm và can thiệp sai cách.

Khi nước ngưng nóng từ hệ thống hơi được xả từ vùng áp suất cao sang vùng áp suất thấp (như khí quyển), phần năng lượng dư sẽ khiến một phần nước ngưng bốc hơi tức thời, tạo thành hơi nháy (flash steam). Đây là hiện tượng phổ biến trong hệ thống hơi công nghiệp, nhưng nếu không kiểm soát và tái sử dụng đúng cách thì lượng năng lượng này sẽ bị thất thoát ra môi trường.

Công thức tính lượng hơi nháy sinh ra:

Hơi nháy sinh ra = Nhiệt dư (kJ/kg) / Nhiệt hóa hơi ở áp suất thấp (kJ/kg)

Ví dụ cụ thể:

• Nhiệt dư: 302,0 kJ/kg
• Nhiệt hóa hơi ở áp suất khí quyển (100°C): 2.257,0 kJ/kg

Áp dụng công thức:

Hơi nháy = 302/2.257=0,134 kg hơi / 1 kg nước ngưng = 13,4%

👉 Tức là: Cứ mỗi 1 kg nước ngưng được xả ra khí quyển sẽ tạo ra khoảng 0,134 kg hơi nháy, tương đương 13,4% lượng nước ngưng ban đầu.

Ví dụ năng lượng bị thất thoát: Nếu một bẫy hơi xả 500 kg/h nước ngưng ở áp suất 7 bar g ra khí quyển, sẽ tạo ra:

500 x 0,134 = 67 kg/h hơi nháy

Tương đương thất thoát năng lượng khoảng 38 kW!

Đây là con số đáng kể trong một nhà máy, và nếu không có giải pháp thu hồi hơi nháy thì toàn bộ lượng năng lượng này sẽ bị lãng phí.

Bẫy hơi Samyang – Giải pháp tối ưu giảm thất thoát năng lượng hơi nháy

Các dòng bẫy hơi Samyang Hàn Quốc không chỉ tối ưu khả năng xả nước ngưng đúng thời điểm, mà còn được thiết kế để hạn chế thất thoát hơi sống và giảm lượng hơi nháy không kiểm soát. Khi kết hợp với hệ thống thu hồi hơi nháy, người dùng có thể:

• Thu lại phần lớn lượng nhiệt năng từ hơi nháy
• Tăng hiệu suất năng lượng tổng thể cho nhà máy
• Tiết kiệm chi phí vận hành đáng kể

Bẫy hơi Samyang – Giải pháp hiệu quả cho các hệ thống hơi hiện đại, chú trọng đến hiệu suất – tiết kiệm – bền vững.

Nguyên lý hoạt động của bẫy hơi – Phân loại & Tiêu chuẩn quốc tế

1. Ba nguyên lý hoạt động chính của bẫy hơi (Theo ISO 6704:1982)

Tất cả các loại bẫy hơi hiện có trên thị trường đều thuộc vào ba nguyên lý cơ bản sau, được phân loại bởi tiêu chuẩn quốc tế ISO 6704:1982:

1. Bẫy hơi nhiệt – Thermostatic traps (Hoạt động dựa trên sự thay đổi nhiệt độ của môi chất)

Trong không gian hơi, khi hơi ngưng tụ và mất nhiệt hóa hơi, nó tạo thành nước ngưng ở nhiệt độ bão hòa. Nếu nước ngưng tiếp tục mất nhiệt, nhiệt độ của nó sẽ giảm xuống. Bẫy hơi nhiệt sẽ xả nước ngưng khi phát hiện nhiệt độ giảm này. Khi hơi sống tiếp cận và làm nhiệt độ tăng trở lại, bẫy sẽ đóng lại.

✅ Ưu điểm: Tốt trong việc xả không khí và hơi thứ

📌 Ứng dụng: Hệ thống khởi động, thiết bị trao đổi nhiệt không yêu cầu xả nước ngưng ngay lập tức

2. Bẫy hơi cơ học – Mechanical traps (Hoạt động dựa trên sự thay đổi mật độ giữa hơi và nước ngưng)

Nhóm này gồm hai loại phổ biến:

• Bẫy hơi phao cầu (ball float trap): Phao nổi lên khi có nước ngưng và mở van xả.
• Bẫy hơi gầu đảo ngược (inverted bucket trap): Xô nổi lên khi gặp hơi và đóng van lại.

✅ Ưu điểm: Xả nước ngưng liên tục ở nhiệt độ bão hòa

📌 Ứng dụng: Thiết bị trao đổi nhiệt, bộ gia nhiệt, nồi hấp...

3. Bẫy hơi nhiệt động – Thermodynamic traps (Hoạt động dựa trên sự thay đổi động học dòng chảy của môi chất)

Nhóm này bao gồm các loại:

• Thermodynamic, disc, impulse, labyrinth
• Bẫy hơi lỗ cố định (fixed orifice) – Không điều khiển tự động, mà sử dụng lỗ đường kính cố định tính toán để xả lượng nước ngưng theo điều kiện định sẵn.

Tất cả đều dựa trên hiện tượng hơi nháy (flash steam) sinh ra khi nước ngưng nóng được xả ra môi trường áp suất thấp.

✅ Ưu điểm: Thiết kế đơn giản, bền với môi trường khắc nghiệt

📌 Ứng dụng: Đường ống hơi chính, môi trường áp suất cao hoặc có khả năng ăn mòn

2. Các tiêu chuẩn quốc tế và châu Âu áp dụng cho bẫy hơi tự động

Samyang – Hàn Quốc là nhà sản xuất đi đầu trong việc tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế nêu trên. Tất cả các dòng bẫy hơi Samyang phân phối bởi PGTECH Việt Nam đều được kiểm định chất lượng và chứng nhận theo tiêu chuẩn Quốc tế, đảm bảo:

• Hiệu suất xả nước ngưng tối ưu
• Tối thiểu thất thoát hơi sống
• Độ bền cao với môi trường ăn mòn hoặc áp lực lớn

Kết luận

Với danh mục sản phẩm đa dạng gồm bẫy hơi phao, gầu đảo ngược, dạng đĩa và đồng tiền chữ Y bằng inox, bẫy hơi Samyang Hàn Quốc do PGTECH phân phối là giải pháp toàn diện cho nhiều loại hệ thống hơi công nghiệp – từ các ứng dụng thông thường đến môi trường làm việc khắc nghiệt. Sản phẩm được thiết kế với độ bền cao, khả năng xả nước ngưng hiệu quả, dễ bảo trì, đồng thời đảm bảo hiệu suất truyền nhiệt và tiết kiệm năng lượng cho toàn bộ hệ thống. Samyang không chỉ đáp ứng các tiêu chuẩn quốc tế mà còn phù hợp với điều kiện vận hành thực tế tại Việt Nam, là lựa chọn tin cậy cho các nhà máy, hệ thống HVAC, và công trình năng lượng hơi.
