7 dấu hiệu cho thấy động cơ van gió cần được thay thế trước khi hệ thống gặp sự cố

Trong nhiều hệ thống HVAC đang vận hành tại các tòa nhà thương mại, khách sạn, bệnh viện hay nhà máy công nghiệp, van điều khiển và damper thường vẫn còn hoạt động tốt sau nhiều năm sử dụng. Tuy nhiên, động cơ điều khiển van gió Damper Actuator hay còn gọi là động cơ điều khiển – thiết bị trực tiếp điều khiển đóng mở van hoặc damper – lại thường là thành phần xuống cấp trước tiên.

Đây cũng là nguyên nhân khiến không ít công trình gặp tình trạng nhiệt độ không ổn định, van điều khiển hoạt động sai vị trí, lưu lượng nước hoặc lưu lượng gió không còn chính xác, hệ thống BMS liên tục phát sinh cảnh báo và mức tiêu thụ năng lượng ngày càng tăng mặc dù chiller, AHU hay FCU vẫn hoạt động bình thường.

Điều đáng lưu ý là phần lớn các dấu hiệu này xuất hiện từ rất sớm nhưng thường bị bỏ qua cho đến khi actuator hỏng hoàn toàn hoặc ảnh hưởng trực tiếp đến vận hành của công trình.

Thay vì chờ sự cố xảy ra rồi mới sửa chữa, xu hướng hiện nay trong quản lý vận hành HVAC là RetroFIT actuator theo kế hoạch. Việc thay thế các động cơ điều khiển đã lão hóa trước khi chúng ngừng hoạt động giúp duy trì độ chính xác điều khiển, nâng cao hiệu suất năng lượng và giảm đáng kể chi phí bảo trì trong dài hạn.

Actuator HVAC Là Gì?

Actuator là bộ truyền động có nhiệm vụ chuyển đổi tín hiệu điều khiển từ bộ điều khiển hoặc hệ thống BMS thành chuyển động cơ học để đóng, mở hoặc điều chỉnh vị trí của van điều khiển và damper trong hệ HVAC.

Nói cách khác, nếu van điều khiển là "cơ quan chấp hành" thì actuator chính là "động cơ" giúp van hoặc damper thực hiện đúng yêu cầu vận hành.

Trong hệ thống HVAC hiện đại, động cơ van gió được sử dụng cho rất nhiều ứng dụng như:

• Van điều khiển nước lạnh (Chilled Water Control Valve)
• Van nước nóng (Heating Water Valve)
• Van PICV
• Van Energy Valve
• Damper AHU
• Damper gió tươi
• Fire & Smoke Damper
• Các hệ thống thông gió và điều áp.

Độ chính xác của actuator quyết định trực tiếp đến khả năng kiểm soát lưu lượng nước hoặc lưu lượng gió, từ đó ảnh hưởng đến hiệu suất trao đổi nhiệt, mức tiêu thụ năng lượng và sự ổn định của toàn bộ hệ thống HVAC.

Vì Sao Actuator Lại Quan Trọng Đến Vậy?

Trong thực tế vận hành, nhiều người thường tập trung vào chiller, bơm hoặc AHU mà ít chú ý đến động cơ điều khiển do kích thước nhỏ và chi phí đầu tư không lớn.

Tuy nhiên, động cơ van gió actuator lại là thành phần thực hiện hàng nghìn, thậm chí hàng chục nghìn chu kỳ đóng mở mỗi năm. Sau thời gian dài hoạt động liên tục, các chi tiết cơ khí, động cơ điện, bộ truyền bánh răng hoặc linh kiện điện tử bên trong đều có thể bị hao mòn, dẫn đến sai lệch vị trí điều khiển.

Khi actuator không còn điều khiển chính xác, hậu quả không chỉ dừng lại ở việc một van không mở hoặc không đóng hết hành trình. Sai số nhỏ này có thể lan rộng thành hàng loạt vấn đề như lưu lượng nước vượt quá thiết kế, nhiệt độ phòng dao động, Delta T của hệ chilled water giảm, bơm phải hoạt động với công suất cao hơn và chiller tiêu thụ nhiều điện năng hơn.

Đối với các công trình sử dụng hàng trăm hoặc hàng nghìn bộ truyền động actuator, những sai lệch nhỏ ở từng thiết bị có thể cộng dồn thành mức tiêu thụ năng lượng rất đáng kể.

Một actuator sai vị trí chỉ vài phần trăm cũng có thể làm tăng đáng kể điện năng tiêu thụ

Trong hệ HVAC biến lưu lượng (Variable Flow System), lưu lượng nước qua coil được điều chỉnh liên tục để đáp ứng tải lạnh thực tế của từng khu vực.

Nếu thiết bị truyền động không còn đưa van về đúng vị trí yêu cầu, hệ thống sẽ xuất hiện hai tình huống phổ biến.

Khi động cơ điều khiển sai vị trí, lưu lượng nước qua coil sẽ không còn đúng với tải lạnh thực tế. Van mở quá nhiều làm tăng lưu lượng và dễ dẫn đến hiện tượng Low Delta T Syndrome, trong khi van mở quá ít làm giảm khả năng trao đổi nhiệt và khiến nhiệt độ phòng dao động.

Ở quy mô toàn công trình, sai số tại nhiều actuator có thể làm giảm đáng kể hiệu quả của toàn bộ hệ chilled water mà rất khó phát hiện nếu chỉ theo dõi từng thiết bị riêng lẻ.

Đây cũng là lý do ngày càng nhiều chủ đầu tư lựa chọn thay thế actuator theo kế hoạch trong chương trình RetroFIT+, thay vì chờ đến khi thiết bị hỏng hoàn toàn.

Dấu Hiệu 1: Actuator Phản Hồi Chậm Hoặc Không Đạt Đúng Vị Trí Điều Khiển

Một trong những dấu hiệu đầu tiên cho thấy actuator đã bắt đầu xuống cấp là thời gian phản hồi chậm hơn so với trước đây.

Khi nhận tín hiệu điều khiển từ bộ điều khiển hoặc hệ thống BMS, actuator cần nhanh chóng di chuyển van hoặc damper đến đúng vị trí yêu cầu. Tuy nhiên, sau nhiều năm vận hành, các chi tiết cơ khí có thể bị mài mòn, động cơ điện suy giảm hiệu suất hoặc bộ truyền động hoạt động kém chính xác khiến thời gian đáp ứng kéo dài.

Trong giai đoạn đầu, hiện tượng này thường rất khó nhận biết vì hệ thống vẫn có thể hoạt động bình thường. Tuy nhiên, khi tải lạnh hoặc tải nhiệt thay đổi liên tục, actuator phản hồi chậm sẽ khiến nhiệt độ phòng dao động nhiều hơn, thời gian đạt điểm đặt (setpoint) kéo dài và hệ thống điều khiển phải liên tục gửi tín hiệu hiệu chỉnh.

Nếu kiểm tra trên BMS, người vận hành có thể nhận thấy giá trị vị trí đặt (Command Position) và vị trí thực tế (Feedback Position) không còn trùng khớp như trước. Đây là dấu hiệu rõ ràng cho thấy actuator cần được kiểm tra hoặc thay thế trước khi xảy ra sự cố nghiêm trọng hơn.

Dấu Hiệu 2: Van Hoặc Damper Không Đóng Kín Hoàn Toàn

Một actuator xuống cấp không chỉ phản hồi chậm mà còn có thể không còn đưa van hoặc damper về đúng vị trí đóng hoàn toàn.

Hiện tượng này thường xảy ra khi mô-men xoắn (Torque) của actuator suy giảm, bánh răng truyền động bị mài mòn hoặc cơ cấu truyền động bên trong xuất hiện sai lệch sau thời gian dài vận hành.

Hậu quả là hệ HVAC phải duy trì lưu lượng không cần thiết, làm tăng điện năng tiêu thụ của bơm, giảm hiệu quả điều khiển nhiệt độ và khiến chiller hoặc boiler phải hoạt động nhiều hơn.

Đối với các van gió damper, việc không đóng kín còn có thể làm thất thoát gió điều hòa, tăng tải cho quạt và ảnh hưởng đến cân bằng áp suất giữa các khu vực trong tòa nhà.

Nhiều đơn vị vận hành thường nghi ngờ van điều khiển bị rò rỉ, trong khi nguyên nhân thực tế lại nằm ở actuator không còn đủ mô-men xoắn để đưa van về đúng vị trí cuối hành trình.

Việc thay mới actuator trong trường hợp này thường có chi phí thấp hơn rất nhiều so với thay cả cụm van, đồng thời giúp khôi phục khả năng điều khiển ban đầu của hệ thống.

Dấu Hiệu 3: Nhiệt Độ Trong Khu Vực Luôn Dao Động

Người sử dụng thường xuyên phản ánh phòng quá lạnh, quá nóng hoặc nhiệt độ thay đổi liên tục trong ngày thì nguyên nhân không phải lúc nào cũng xuất phát từ chiller hoặc AHU.

Trong rất nhiều trường hợp, actuator điều khiển van coil hoặc damper gió đã mất dần khả năng điều khiển chính xác.

Thay vì duy trì đúng vị trí mở theo tín hiệu điều khiển, actuator có thể bị dao động quanh điểm đặt hoặc liên tục điều chỉnh nhưng không đạt được vị trí mong muốn.

Điều này khiến lượng nước lạnh hoặc lưu lượng gió cấp thay đổi liên tục, dẫn đến nhiệt độ phòng thiếu ổn định.

Hiện tượng này đặc biệt phổ biến tại: khách sạn, bệnh viện, văn phòng hạng sang, trung tâm dữ liệu data center, phòng sạch, v.v... là những nơi yêu cầu kiểm soát nhiệt độ rất chính xác.

Nhiều công trình đã thay cảm biến nhiệt độ, hiệu chỉnh BMS hoặc cân bằng lại hệ thống nhưng vẫn không giải quyết được tình trạng dao động nhiệt độ.

Sau khi kiểm tra actuator, người vận hành mới phát hiện thiết bị không còn đạt đúng vị trí điều khiển.

Đây là một trong những lỗi khó nhận biết nhất vì toàn bộ hệ thống vẫn "hoạt động", nhưng chất lượng điều khiển đã suy giảm đáng kể.

Dấu Hiệu 4: Điện Năng Tiêu Thụ Tăng Nhưng Không Rõ Nguyên Nhân

Đây là dấu hiệu thường gặp tại các công trình đã vận hành từ 10 đến 20 năm. Chủ đầu tư hoặc đội ngũ vận hành có thể nhận thấy điện năng tiêu thụ của chiller tăng lên, bơm phải hoạt động với tần suất cao hơn, chỉ số Delta T của hệ chilled water giảm và hệ số hiệu quả năng lượng (COP) của toàn hệ thống thấp hơn trước. Điều đáng chú ý là những hiện tượng này vẫn xuất hiện ngay cả khi chiller hoạt động bình thường, AHU không phát sinh lỗi và bơm không gặp sự cố. Trong nhiều trường hợp, nguyên nhân lại xuất phát từ việc hàng loạt actuator đã xuống cấp, không còn điều khiển van hoặc damper với độ chính xác như thiết kế ban đầu.

Khi actuator không còn điều khiển đúng vị trí thiết kế, lưu lượng nước trong hệ thống sẽ mất cân bằng. Một số coil nhận lượng nước lạnh nhiều hơn nhu cầu thực tế, trong khi một số coil khác lại không được cấp đủ lưu lượng để đáp ứng tải lạnh. Hệ thống điều khiển phải liên tục hiệu chỉnh để bù tải, khiến bơm hoạt động ở tốc độ cao hơn, chiller phải vận hành trong thời gian dài hơn và các van điều khiển phải đóng mở liên tục. Kết quả là điện năng tiêu thụ của toàn hệ thống tăng lên mặc dù tải lạnh thực tế gần như không thay đổi.

Chính vì vậy, nhiều chương trình RetroFIT HVAC hiện nay không bắt đầu bằng việc thay thế chiller mà ưu tiên đánh giá toàn bộ hệ thống điều khiển, bao gồm actuator, van điều khiển, cảm biến và khả năng cân bằng lưu lượng. Một actuator chỉ có giá trị đầu tư không lớn nhưng hoạt động sai có thể khiến cả hệ chilled water tiêu tốn thêm hàng nghìn đô la chi phí điện năng mỗi năm. Đây là một trong những chi phí năng lượng tiềm ẩn thường bị bỏ qua trong quá trình vận hành HVAC.

Dấu Hiệu 5: Hệ Thống BMS Thường Xuyên Phát Sinh Cảnh Báo Liên Quan Đến Actuator

Một dấu hiệu khác rất dễ nhận biết là số lượng cảnh báo trên hệ thống quản lý tòa nhà (BMS) xuất hiện ngày càng nhiều. Người vận hành có thể thường xuyên gặp các thông báo như lỗi vị trí điều khiển, mất tín hiệu phản hồi, lỗi truyền thông, quá thời gian phản hồi, dao động điều khiển liên tục hoặc không hoàn thành hành trình đóng/mở van.

Tại nhiều công trình, đội ngũ vận hành thường lựa chọn xóa cảnh báo hoặc khởi động lại hệ thống để thiết bị tiếp tục hoạt động. Tuy nhiên, nếu các lỗi này lặp lại nhiều lần thì rất có thể actuator đã bắt đầu xuống cấp và không còn đảm bảo khả năng điều khiển như thiết kế ban đầu.

Nguyên nhân có thể xuất phát từ nhiều yếu tố như cảm biến vị trí bị sai lệch, mô-tơ điện suy giảm hiệu suất, bộ truyền bánh răng bị mài mòn, mạch điện tử lão hóa hoặc tín hiệu phản hồi không còn chính xác. Mặc dù actuator vẫn có thể tiếp tục hoạt động trong một thời gian, nhưng độ ổn định sẽ giảm dần và nguy cơ hư hỏng hoàn toàn sẽ ngày càng tăng.

Một trong những ưu điểm nổi bật của các actuator điện tử thế hệ mới là khả năng tự giám sát trạng thái hoạt động và cung cấp dữ liệu chẩn đoán theo thời gian thực. Nhiều dòng actuator Belimo hiện nay có thể truyền về hệ thống BMS các thông tin như vị trí thực tế của van hoặc damper, mô-men xoắn, số chu kỳ đóng mở, trạng thái cảnh báo và dữ liệu chẩn đoán thiết bị.

Nhờ đó, đội ngũ vận hành có thể theo dõi tình trạng hoạt động của từng actuator, chủ động lập kế hoạch bảo trì hoặc thay thế dựa trên tình trạng thực tế của thiết bị thay vì chờ đến khi xảy ra sự cố. Đây là xu hướng quản lý HVAC hiện đại, góp phần nâng cao độ tin cậy của hệ thống, giảm thời gian ngừng vận hành và tối ưu chi phí bảo trì cho các tòa nhà thông minh cũng như các công trình hướng tới mục tiêu vận hành bền vững.

Dấu Hiệu 6: Actuator Khí Nén Đã Cũ Và Chi Phí Bảo Trì Ngày Càng Cao

Nhiều tòa nhà văn phòng, khách sạn và bệnh viện được xây dựng từ những năm 1990–2010 vẫn đang sử dụng hệ thống điều khiển bằng actuator khí nén (Pneumatic Actuator).

Mặc dù công nghệ này từng là tiêu chuẩn trong nhiều năm, nhưng sau thời gian dài vận hành, hệ thống khí nén thường phát sinh nhiều vấn đề như rò rỉ khí, suy giảm áp suất điều khiển, bộ định vị (Positioner) hoạt động kém chính xác hoặc các linh kiện cơ khí bị lão hóa.

Không chỉ làm giảm độ chính xác điều khiển, actuator khí nén còn kéo theo chi phí bảo trì ngày càng lớn. Việc duy trì máy nén khí, đường ống khí, bộ lọc, bộ điều áp và các phụ kiện liên quan khiến tổng chi phí vận hành cao hơn đáng kể so với các giải pháp điều khiển điện tử hiện đại.

Trong nhiều công trình, chi phí bảo trì hàng năm của hệ thống khí nén thậm chí vượt quá chi phí thay thế bằng actuator điện sau vài năm vận hành.

Một trong những xu hướng nổi bật của các dự án RetroFIT HVAC trên thế giới là chuyển đổi từ actuator khí nén sang actuator điện.

Việc chuyển sang actuator điện giúp nâng cao độ chính xác điều khiển, giảm nhu cầu bảo trì, dễ dàng tích hợp với BMS, đồng thời cải thiện hiệu quả năng lượng và độ tin cậy của toàn hệ thống.

Đây cũng là một trong những hạng mục cải tạo được Belimo triển khai rộng rãi trong chương trình RetroFIT+, đặc biệt đối với các công trình đã vận hành trên 15–20 năm.

Dấu Hiệu 7: Khó Tích Hợp Với Hệ Thống BMS Hiện Đại

Một vấn đề khác thường gặp ở các actuator thế hệ cũ là khả năng kết nối và trao đổi dữ liệu rất hạn chế.

Trong khi các tòa nhà thông minh hiện nay yêu cầu giám sát liên tục trạng thái thiết bị, nhiều actuator cũ chỉ hỗ trợ tín hiệu điều khiển cơ bản mà không cung cấp thông tin phản hồi về vị trí, trạng thái vận hành hoặc dữ liệu chẩn đoán.

Điều này khiến đội ngũ vận hành khó phát hiện sớm các bất thường, đồng thời làm giảm hiệu quả quản lý và tối ưu hệ thống HVAC.

Ngược lại, các actuator điện tử thế hệ mới có thể tích hợp với các giao thức truyền thông phổ biến như BACnet, Modbus, MP-Bus hoặc các nền tảng quản lý tòa nhà khác.

Nhờ đó, hệ thống BMS không chỉ gửi lệnh điều khiển mà còn có thể thu thập dữ liệu theo thời gian thực để đánh giá hiệu suất, phát hiện sớm hư hỏng và hỗ trợ bảo trì dự báo (Predictive Maintenance).

Trong xu hướng Smart Building, dữ liệu vận hành ngày càng trở thành tài sản quan trọng.

Một actuator không chỉ cần đóng mở chính xác mà còn phải cung cấp dữ liệu để giúp người vận hành hiểu rõ tình trạng hoạt động của hệ thống.

Việc thay thế actuator cũ bằng các thiết bị có khả năng giao tiếp với BMS là bước quan trọng để chuyển từ bảo trì khắc phục (Reactive Maintenance) sang bảo trì dựa trên tình trạng thiết bị (Condition-Based Maintenance), góp phần giảm thời gian dừng hệ thống và tối ưu chi phí vận hành.

Bảng Tổng Hợp 7 Dấu Hiệu Cho Thấy Actuator HVAC Cần Được Thay Thế

Không phải mọi động cơ điều khiển xuất hiện một trong các dấu hiệu trên đều cần thay thế ngay lập tức. Tuy nhiên, nếu thiết bị đồng thời xuất hiện nhiều dấu hiệu hoặc đã vận hành trong thời gian dài, chủ đầu tư nên tiến hành đánh giá toàn diện để xác định phương án bảo trì hoặc nâng cấp phù hợp, tránh ảnh hưởng đến hiệu suất và độ tin cậy của toàn bộ hệ HVAC.

Không Phải Actuator Hỏng Mới Cần Thay Thế

Một quan niệm khá phổ biến là chỉ thay động cơ điều khiển actuator khi thiết bị ngừng hoạt động hoàn toàn.

Tuy nhiên, trong thực tế, nhiều actuator vẫn có thể đóng mở bình thường nhưng đã mất dần độ chính xác điều khiển. Chính những sai lệch nhỏ này mới là nguyên nhân gây lãng phí năng lượng kéo dài và ảnh hưởng đến hiệu suất của toàn bộ hệ HVAC.

Thay thế actuator theo kế hoạch trước khi xảy ra sự cố giúp chủ đầu tư chủ động kiểm soát chi phí, tránh gián đoạn vận hành và duy trì hiệu suất ổn định cho hệ thống.

Đây cũng là lý do các chương trình cải tạo HVAC hiện đại không chỉ tập trung vào chiller hoặc bơm mà còn đánh giá toàn diện các thiết bị điều khiển như actuator, van điều khiển và cảm biến.

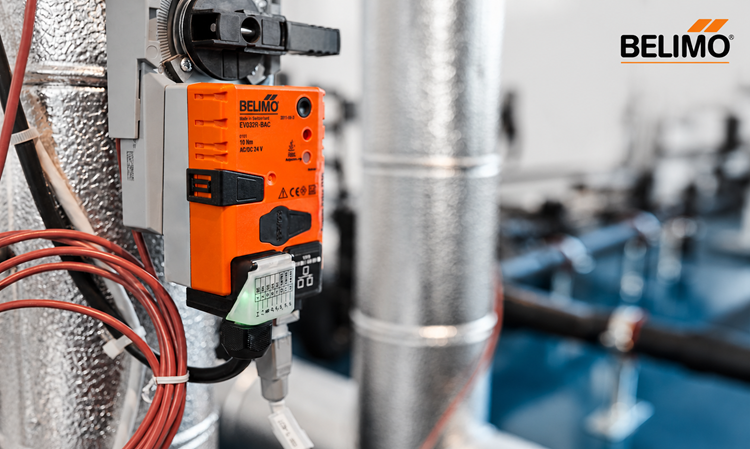

Belimo RetroFIT+ – Nâng Cấp Điều Khiển HVAC Mà Không Cần Thay Toàn Bộ Hệ Thống

Belimo RetroFIT+ là chương trình nâng cấp HVAC được phát triển nhằm giúp các công trình hiện hữu cải thiện hiệu quả vận hành thông qua việc đánh giá toàn diện hệ thống điều khiển, xác định các thiết bị đã xuống cấp và đề xuất giải pháp thay thế phù hợp. Thay vì thay mới toàn bộ hệ thống, chương trình tập trung vào những thành phần có ảnh hưởng trực tiếp đến hiệu suất điều khiển như động cơ điều khiển van gió (damper actuator), động cơ điều khiển van nước (valve actuator), van điều khiển và các thiết bị cảm biến.

Belimo cung cấp đầy đủ các giải pháp truyền động đáp ứng nhiều ứng dụng HVAC khác nhau, bao gồm động cơ điều khiển damper điều hòa không khí, động cơ tuyến tính cho van điều khiển, động cơ có lò xo phản hồi (Spring Return), động cơ không lò xo phản hồi (Non-Spring Return), động cơ loại an toàn điện năng (Fail-Safe), động cơ tốc độ cao (Quick Running), động cơ lắp đặt ngoài trời (Outdoor Protected), động cơ cho damper loại chặn lửa hút khói (Fire & Smoke Damper) cùng các giải pháp đo lường và điều khiển lưu lượng gió.

Việc thay thế các động cơ điều khiển đã lão hóa bằng bộ truyền động Belimo thế hệ mới không chỉ giúp khôi phục độ chính xác trong điều khiển van và damper mà còn nâng cao khả năng kết nối với hệ thống BMS, giảm nhu cầu bảo trì và cải thiện hiệu quả sử dụng năng lượng cho toàn bộ công trình. Đây cũng là một trong những giải pháp được nhiều chủ đầu tư lựa chọn khi triển khai chương trình RetroFIT HVAC nhằm kéo dài tuổi thọ hệ thống và tối ưu chi phí vận hành lâu dài.

Kết Luận

Trong hệ HVAC hiện đại, động cơ điều khiển (actuator) tuy có kích thước nhỏ nhưng lại giữ vai trò quan trọng đối với độ chính xác của hệ thống điều khiển, hiệu quả trao đổi nhiệt và mức tiêu thụ năng lượng của toàn bộ công trình.

Việc nhận biết sớm các dấu hiệu xuống cấp và thay thế actuator đúng thời điểm không chỉ giúp duy trì sự ổn định của hệ thống mà còn giảm chi phí vận hành, kéo dài tuổi thọ thiết bị và tạo tiền đề cho việc nâng cấp lên các giải pháp quản lý tòa nhà thông minh. Đối với những công trình đã vận hành nhiều năm, một chương trình RetroFIT được triển khai đúng thời điểm thường mang lại hiệu quả kinh tế cao hơn nhiều so với việc chờ thiết bị hỏng hoàn toàn mới sửa chữa hoặc thay thế.

Trong bối cảnh các công trình ngày càng hướng tới mục tiêu tiết kiệm năng lượng và vận hành bền vững, đánh giá định kỳ tình trạng của actuator không còn đơn thuần là hoạt động bảo trì mà đã trở thành một phần trong chiến lược tối ưu hiệu suất HVAC. Chủ động thay thế đúng thời điểm sẽ giúp giảm rủi ro gián đoạn vận hành, nâng cao độ tin cậy của hệ thống và tối ưu tổng chi phí sở hữu trong suốt vòng đời công trình.
