Đo lưu lượng nước, đo BTU và đo lưu lượng gió trong trung tâm dữ liệu Data Center

Trong bối cảnh các trung tâm dữ liệu (Data Center) ngày càng gia tăng mật độ công suất, mở rộng quy mô và chịu áp lực lớn về hiệu quả năng lượng, việc đo lường chính xác không còn là một yếu tố hỗ trợ mà đã trở thành nền tảng cốt lõi trong vận hành hệ thống. Từ lưu lượng nước (chilled water), công suất nhiệt (BTU) cho đến lưu lượng gió (airflow) trong không gian IT, mọi thông số đều đóng vai trò quyết định đến hiệu suất làm mát, độ ổn định hệ thống và chi phí vận hành dài hạn.

Tuy nhiên, thách thức lớn nhất hiện nay không nằm ở việc thiếu thiết bị đo, mà ở việc các hệ thống thường được đo lường rời rạc, thiếu sự liên kết giữa các lớp từ plant, vòng tuần hoàn nước (utility loop) đến vòng công nghệ (technology loop) và airflow tại rack. Điều này khiến dữ liệu vận hành bị phân mảnh, gây khó khăn trong việc tối ưu tổng thể.

Bài viết này sẽ tập trung phân tích vai trò của việc tích hợp đo lưu lượng nước, đo BTU và đo lưu lượng gió trong Data Center, đồng thời làm rõ cách các giải pháp từ ONICON Incorporated và Air Monitor giúp nâng cao hiệu quả vận hành, tiết kiệm năng lượng và tối ưu chi phí đầu tư.

1. Đo lường – Nền tảng cốt lõi trong vận hành trung tâm dữ liệu hiện đại

Sự gia tăng mật độ rack, khối lượng công việc do AI điều khiển, các mô hình làm mát kết hợp (hybrid cooling), cùng với yêu cầu ngày càng cao về minh bạch năng lượng và mục tiêu giảm phát thải carbon đang làm thay đổi hoàn toàn cách các Data Center quản lý hiệu suất nhiệt.

Trong môi trường đó, việc tối ưu hóa hệ thống không thể chỉ dựa vào việc giám sát từng thành phần riêng lẻ. Thay vào đó, cần một cách tiếp cận toàn diện hơn: Hiển thị và kiểm soát đồng bộ giữa hệ thống lưu lượng gió (airflow) và hệ thống thủy lực (hydronic – nước, BTU).

Hiệu suất làm mát, hiệu quả năng lượng, độ tin cậy vận hành và cả lượng phát thải carbon của một trung tâm dữ liệu đều phụ thuộc vào một yếu tố cốt lõi: Khả năng đo lường, phân tích và kiểm soát các hệ thống một cách đồng bộ.

Nếu các hệ thống như: lưu lượng nước, công suất lạnh BTU, lưu lượng gió được đo lường và vận hành một cách độc lập, sẽ rất khó để đạt được hiệu quả tối ưu.

Ngược lại, khi các dữ liệu này được tích hợp và phân tích cùng nhau, Data Center có thể:

• Tối ưu hóa hiệu suất làm mát
• Giảm tiêu hao năng lượng
• Tăng độ ổn định hệ thống
• Hỗ trợ các mục tiêu ESG và giảm phát thải

2. Vì sao cần tích hợp đo lường trong Data Center?

Trong các trung tâm dữ liệu mật độ cao, hệ thống làm mát không hoạt động độc lập mà vận hành như một mạng lưới liên kết chặt chẽ giữa nhiều lớp hệ thống.

Ở cấp độ tổng thể, chiller và cooling tower đảm nhiệm vai trò thải nhiệt ra môi trường. Tiếp theo, các vòng tuần hoàn nước phân phối nước lạnh trong toàn hệ thống, trong khi các vòng công nghệ trực tiếp cung cấp khả năng làm mát đến từng rack thiết bị. Song song với đó, hệ thống quạt chịu trách nhiệm kiểm soát và phân phối lưu lượng gió, đảm bảo điều kiện nhiệt độ và áp suất trong không gian IT.

Điểm quan trọng cần lưu ý là: mỗi hệ thống này đều có tác động qua lại lẫn nhau. Một thay đổi nhỏ trong lưu lượng nước lạnh có thể ảnh hưởng trực tiếp đến hiệu suất trao đổi nhiệt tại coil. Hiệu suất coil lại quyết định nhiệt độ gió cấp. Nhiệt độ gió cấp tiếp tục ảnh hưởng đến sự ổn định của hệ thống containment và điều kiện đầu vào của thiết bị IT.

Chuỗi tương tác này cho thấy hệ thống làm mát trong Data Center là một hệ động lực liên hoàn, nơi mọi sai lệch nếu không được kiểm soát sẽ lan truyền và khuếch đại qua nhiều lớp.

Chính vì vậy, nếu không có sự phối hợp đo lường đồng bộ giữa các lớp hệ thống này, người vận hành sẽ chỉ có được cái nhìn từng phần, thiếu tính tổng thể. Hệ quả thường gặp là:

• Hiệu suất vận hành không tối ưu
• Hệ thống thiếu ổn định
• Tình trạng làm mát dư thừa
• Lãng phí công suất và tài nguyên

Không chỉ dừng lại ở vấn đề kỹ thuật, trong bối cảnh các yêu cầu về tuân thủ và phát triển bền vững ngày càng khắt khe, việc thiếu dữ liệu đo lường tích hợp còn khiến doanh nghiệp gặp khó khăn trong việc:

• Định lượng mức tiêu thụ năng lượng
• Xây dựng chiến lược giảm phát thải
• Xác minh hiệu quả các giải pháp ESG

3. Kết nối hệ thống gió và nước: Chiến lược đo lường tích hợp

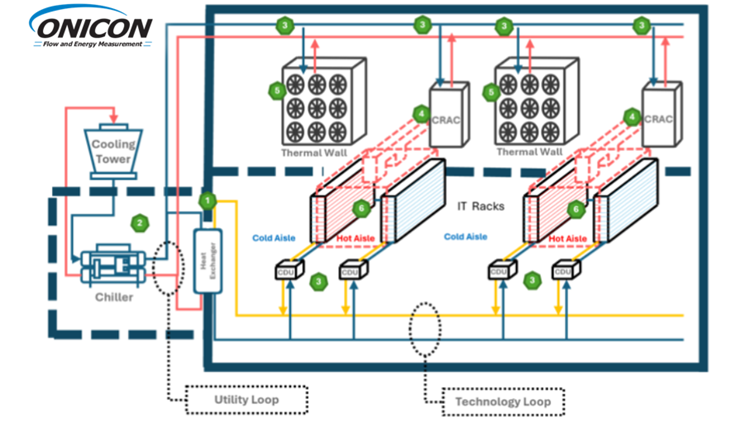

Để tối ưu hiệu quả vận hành, các điểm đo cần được bố trí phù hợp và đồng bộ với kiến trúc hệ thống làm mát, từ cooling tower, chiller, các utility loop, technology loop cho đến cấp độ lưu lượng gió tại rack.

Mỗi cấp độ trong chuỗi này đều cung cấp những dữ liệu vận hành quan trọng. Khi các dữ liệu đo lường từ hệ thống lưu lượng gió và hệ thống nước lạnh được tích hợp thành một thể thống nhất, trung tâm dữ liệu có thể đạt được:

• Hiệu suất làm mát cao hơn
• Khả năng tối ưu hệ thống dựa trên dữ liệu thực tế
• Giảm hiện tượng làm mát dư thừa và lãng phí năng lượng
• Nâng cao độ tin cậy vận hành
• Lập kế hoạch công suất chính xác hơn

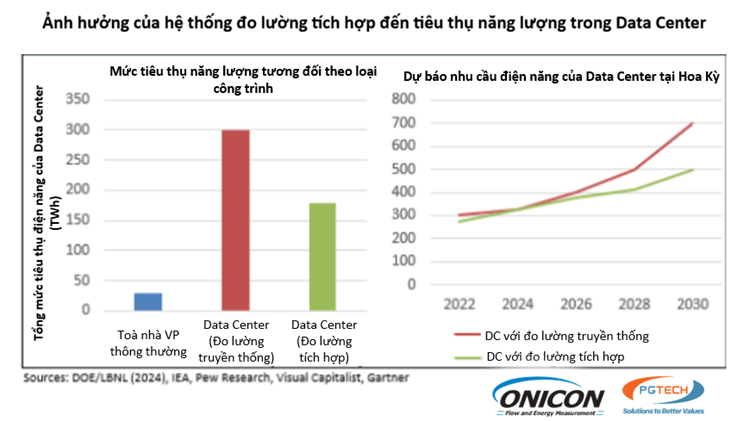

Trong bối cảnh hiện nay, mật độ công suất tiếp tục gia tăng, hệ thống làm mát ngày càng linh hoạt và phức tạp hơn. Đồng thời, các tiêu chuẩn tuân thủ ngày càng chặt chẽ, và yêu cầu minh bạch năng lượng không ngừng mở rộng.

Điều này cho thấy hướng đi trong tương lai không đơn thuần là tăng cường công suất làm mát, mà là hướng tới hệ thống làm mát hiệu suất cao có thể đo lường được.

Bằng cách tích hợp các giải pháp đo lưu lượng gió và đo lường thủy lực, người vận hành sẽ có được mức độ hiển thị dữ liệu cần thiết để quản lý chính xác các hệ thống nhiệt phức tạp, từ đó nâng cao hiệu quả vận hành và tối ưu năng lượng trong Data Center.

4. Giải pháp đo lường tích hợp từ ONICON Incorporated & Air Monitor

Các giải pháp từ ONICON và Air Monitor cung cấp đầy đủ công cụ để đo lường, tích hợp và tối ưu hóa toàn bộ các lớp trong hệ thống làm mát Data Center. Trọng tâm là kiểm soát chính xác lưu lượng nước, năng lượng nhiệt (BTU) và đảm bảo khả năng phân phối lạnh hiệu quả đến từng cấp độ.

4.1. Đo lưu lượng nước & năng lượng nhiệt – Nền tảng phân phối lạnh hiệu quả

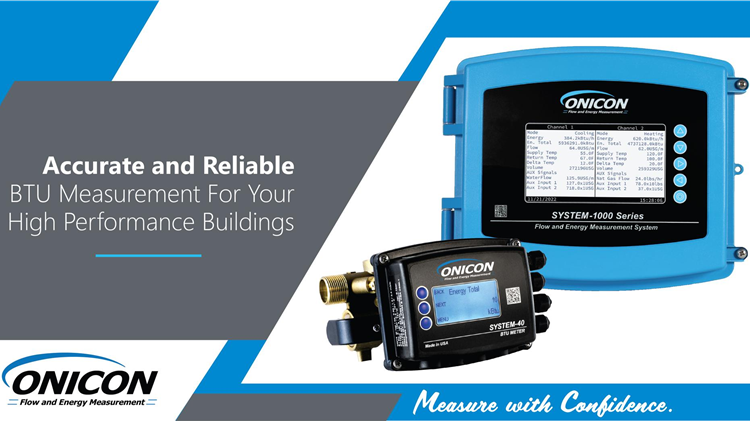

1. Hệ thống đo lưu lượng & năng lượng System-1000 Flow and Energy Measurement System

Vị trí lắp đặt: Thiết bị trao đổi nhiệt (Heat Exchanger)

System-1000 được thiết kế tối ưu cho các ứng dụng tại cấp độ plant và thiết bị trao đổi nhiệt, cung cấp dữ liệu năng lượng theo thời gian thực với độ chính xác cao.

Hệ thống này cho phép:

• Tính toán công suất lạnh (BTU/hr hoặc kWh)
• Theo dõi hiệu suất coil và phát hiện hiện tượng bám bẩn hoặc lỗi van
• Ghi nhận dữ liệu tiêu thụ năng lượng phục vụ phân tích dài hạn
• Giám sát hiệu suất trao đổi nhiệt giữa utility loop và technology loop

Đây là nền tảng quan trọng để đánh giá hiệu suất tổng thể của hệ thống làm mát ở cấp độ trung tâm.

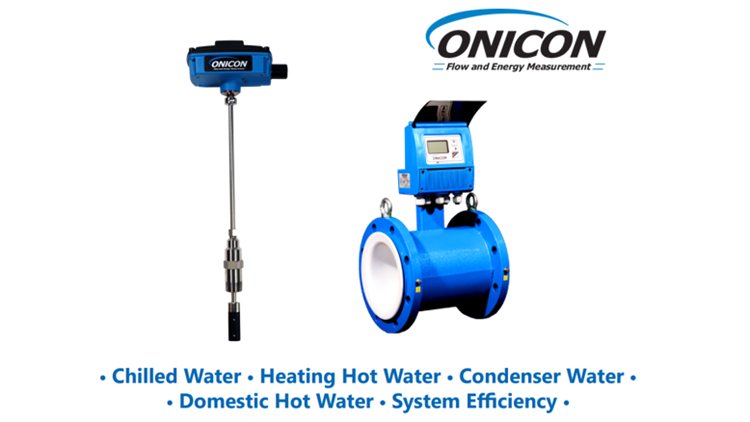

2. Đồng hồ đo lưu lượng điện từ FT-3400/FT-3200 Electromagnetic Flow Meter

Vị trí lắp đặt: Utility Loop

Các dòng đồng hồ đo lưu lượng điện từ FT-3400/FT3200 này cung cấp khả năng đo chính xác lưu lượng nước lạnh trong hệ thống phân phối trung tâm. Đây là yếu tố then chốt để đảm bảo vận hành ổn định và hiệu quả của toàn bộ plant.

Chức năng chính bao gồm:

• Đo lưu lượng nước lạnh với độ chính xác cao
• Hỗ trợ tối ưu hóa chế độ vận hành chiller
• Phát hiện bất thường trong hệ thống như lỗi bơm, van hoặc phân phối lưu lượng

Dữ liệu từ các đồng hồ này được tích hợp vào System-1000 để tính toán chính xác năng lượng, từ đó nâng cao hiệu quả vận hành tổng thể.

3. Hệ thống đo BTU System-40 BTU Measurement System

Vị trí lắp đặt: Technology Loop

System-40 tập trung vào việc đo lường lưu lượng và phân bổ năng lượng ở cấp độ downstream – nơi năng lượng lạnh được phân phối trực tiếp đến thiết bị IT.

Hệ thống cung cấp:

• Đo năng lượng cho các khu vực như pod, row, in-row cooler và rear door heat exchanger
• Phân bổ chi phí năng lượng cho từng tenant hoặc subsystem (chargeback/showback)
• Dữ liệu phục vụ phân tích tải và lập kế hoạch công suất trong tương lai

Nếu System-1000 cung cấp góc nhìn ở cấp độ plant, thì System-40 mở rộng khả năng hiển thị xuống cấp độ rack và hàng thiết bị, nơi diễn ra quá trình tiêu thụ năng lượng thực tế.

Đo lường đa lớp – Cơ sở để tối ưu toàn hệ thống

Sự kết hợp giữa các giải pháp đo lưu lượng nước và đo năng lượng nhiệt cho phép Data Center xây dựng một hệ thống đo lường đa lớp, từ cấp độ trung tâm đến cấp độ thiết bị.

Khi dữ liệu được liên kết xuyên suốt từ utility loop đến technology loop, người vận hành có thể:

• Hiểu rõ dòng năng lượng trong toàn hệ thống
• Phát hiện nhanh các điểm suy hao hoặc bất thường
• Tối ưu hóa hiệu suất làm mát theo thời gian thực

👉 Đây chính là nền tảng để chuyển từ vận hành dựa trên kinh nghiệm sang vận hành dựa trên dữ liệu (data-driven operation), giúp tiết kiệm năng lượng và nâng cao hiệu quả đầu tư trong Data Center.

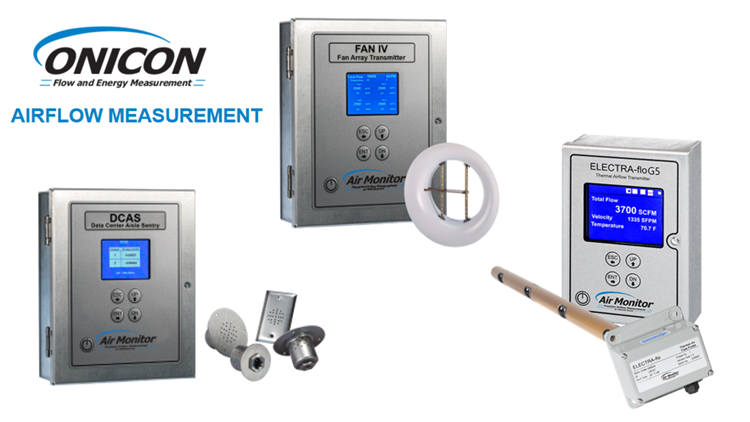

4.2. Đo lưu lượng gió – Kiểm soát containment và phân bố nhiệt

Bên cạnh hệ thống nước lạnh và đo BTU, đo lường lưu lượng gió đóng vai trò then chốt trong việc đảm bảo phân phối nhiệt đồng đều và duy trì ổn định hệ thống containment trong Data Center. Các giải pháp từ Air Monitor mang lại khả năng đo lường chính xác tại nhiều cấp độ trong hệ thống gió.

4. Hệ thống đo lưu lượng gió ELECTRA-flo Thermal Airflow Measurement System

Vị trí lắp đặt: Ống gió cấp và hồi tại khu vực rack IT (hot aisle / cold aisle)

ELECTRA-flo cung cấp khả năng đo lưu lượng gió chính xác cho hệ thống cấp và hồi, hỗ trợ kiểm soát luồng không khí trong các khu vực mật độ cao.

Hệ thống này cho phép:

• Xác minh lưu lượng gió của các thiết bị CRAC/CRAH
• Đảm bảo cân bằng containment giữa hot aisle và cold aisle
• Phát hiện tình trạng thiếu gió hoặc hiện tượng bypass

Việc đo lường chính xác tại cấp độ này là yếu tố quan trọng để đánh giá hiệu suất coil và duy trì đường đi của luồng gió theo thiết kế.

5. Bộ truyền tín hiệu quạt FAN IV Fan Array Transmitter

Vị trí lắp đặt: Đầu vào quạt hoặc tường nhiệt (thermal wall), theo từng cụm quạt

FAN IV được thiết kế chuyên biệt cho các hệ thống quạt HVAC, đặc biệt là các cấu hình fan array trong Data Center hiện đại.

Thiết bị cho phép:

• Đo lưu lượng gió và áp suất vi sai (DP) độc lập cho từng quạt
• Nhóm nhiều quạt vận hành dưới cùng một hệ điều khiển biến tần (VFD)
• Đảm bảo độ chính xác cao trong nhiều điều kiện tải khác nhau
• Phát hiện quạt hoạt động kém hiệu quả, tắc nghẽn hoặc tải lọc tăng cao
• Tối ưu tốc độ quạt (VFD setpoint) nhằm giảm tiêu thụ năng lượng

Việc theo dõi chính xác hiệu suất quạt giúp đảm bảo lưu lượng gió thực tế phù hợp với nhu cầu tải nhiệt của hệ thống.

6. Thiết bị giám sát áp suất hành lang DCAS Data Center Aisle Sentry

Vị trí lắp đặt: Khu vực containment giữa hot aisle và cold aisle

Dòng cảm biến chênh áp DCAS được thiết kế chuyên biệt để kiểm soát áp suất và độ ổn định của hệ thống containment trong Data Center.

Thiết bị này thực hiện:

• Giám sát chênh áp giữa hot aisle và cold aisle
• Ngăn chặn hiện tượng khí nóng hồi ngược vào cold aisle
• Đảm bảo phân bố nhiệt độ ổn định trong không gian IT
• Duy trì trạng thái containment ổn định, tránh dao động

Việc kiểm soát áp suất chính xác giúp tăng khả năng dự đoán của luồng gió, từ đó nâng cao hiệu quả làm mát tổng thể.

5. Lợi thế từ giải pháp tích hợp của ONICON Incorporated

ONICON cung cấp các giải pháp đo lường chính xác cho cả hệ thống lưu lượng gió và hệ thống thủy lực trong Data Center. Với kinh nghiệm tích hợp hệ thống, ONICON mang lại khả năng hiển thị dữ liệu mang tính hành động, giúp người vận hành:

• Tối ưu hệ thống làm mát dựa trên dữ liệu thực tế
• Phân bổ năng lượng chính xác theo từng khu vực
• Lập kế hoạch công suất với độ tin cậy cao

👉 Đây là nền tảng quan trọng để Data Center đạt được hiệu quả vận hành cao, tiết kiệm năng lượng và tối ưu chi phí đầu tư dài hạn.

6. Kết luận

Có thể thấy rằng, trong môi trường Data Center hiện đại, hiệu quả vận hành không còn phụ thuộc vào từng thiết bị riêng lẻ mà phụ thuộc vào khả năng đo lường, kết nối và kiểm soát đồng bộ toàn bộ hệ thống làm mát. Việc tích hợp dữ liệu từ lưu lượng nước, năng lượng nhiệt (BTU) đến lưu lượng gió không chỉ giúp nâng cao hiệu suất làm mát mà còn mang lại khả năng kiểm soát năng lượng chính xác, giảm lãng phí và tối ưu hóa chi phí đầu tư dài hạn.

Các giải pháp đo lường từ ONICON Incorporated và Air Monitor đã chứng minh khả năng cung cấp dữ liệu chính xác, ổn định và có tính ứng dụng cao trong các hệ thống Data Center phức tạp. Đây chính là nền tảng để các chủ đầu tư và đơn vị vận hành chuyển đổi từ phương pháp vận hành truyền thống sang mô hình data-driven operation, hướng tới hiệu quả năng lượng và phát triển bền vững.

👉 Nếu bạn đang tìm kiếm giải pháp đo lưu lượng nước, đo công suất lạnh BTU và đo lưu lượng gió tối ưu cho Data Center, hãy liên hệ ngay với PGTECH - đơn vị phân phối chính thức tại Việt Nam để được tư vấn chi tiết, lựa chọn cấu hình phù hợp và triển khai hệ thống một cách hiệu quả nhất.
