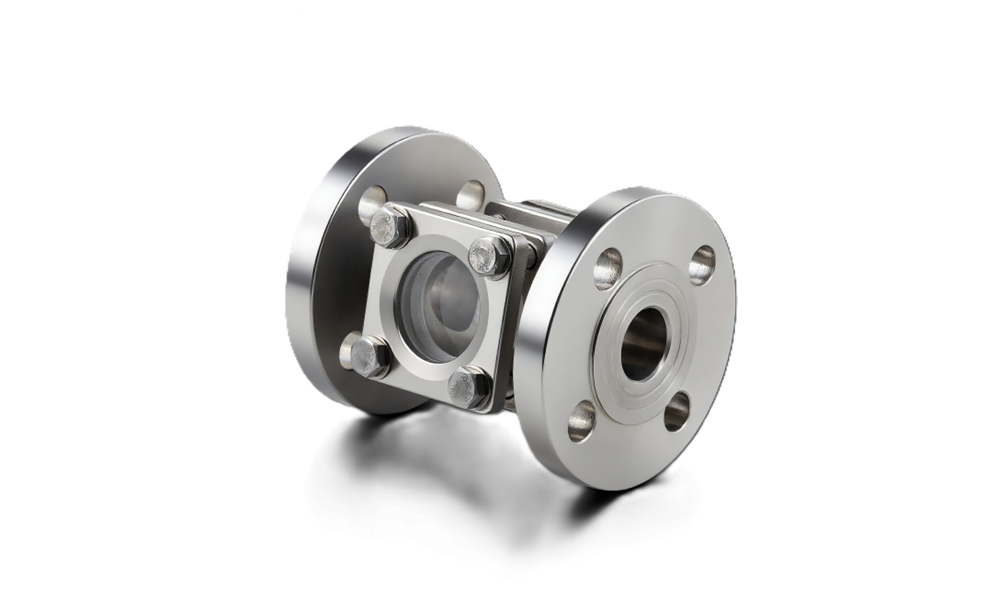

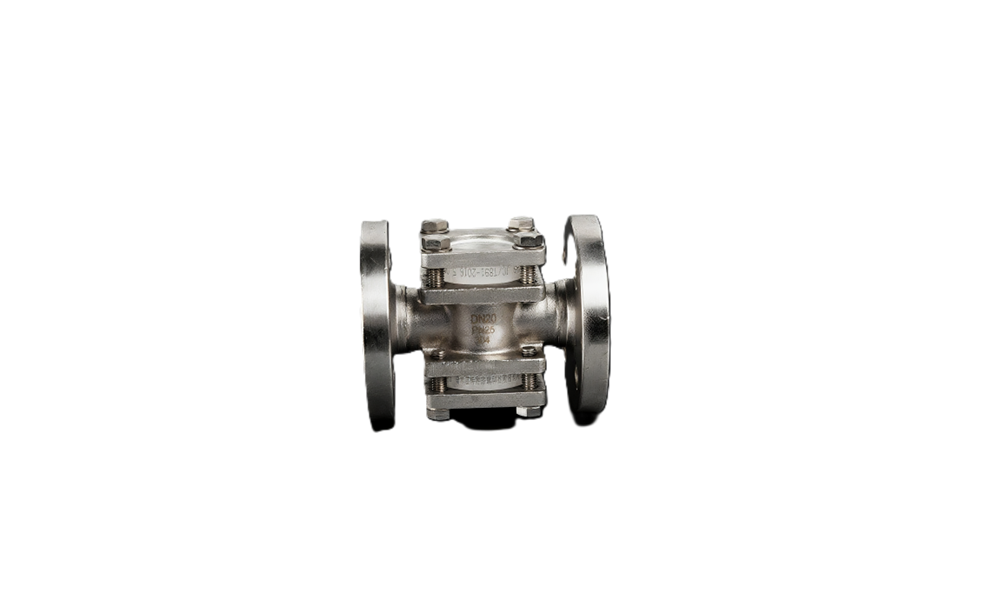

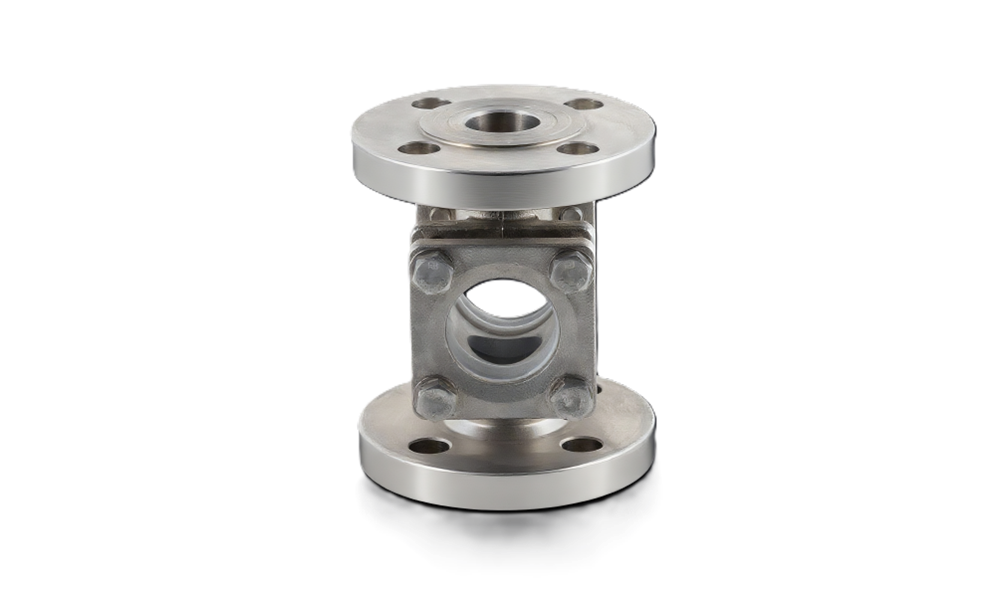

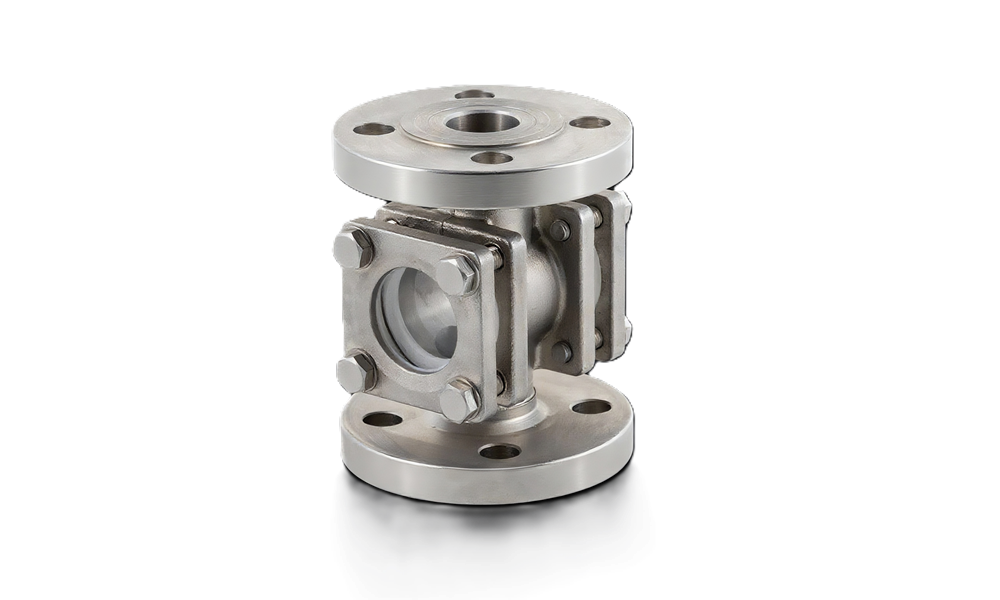

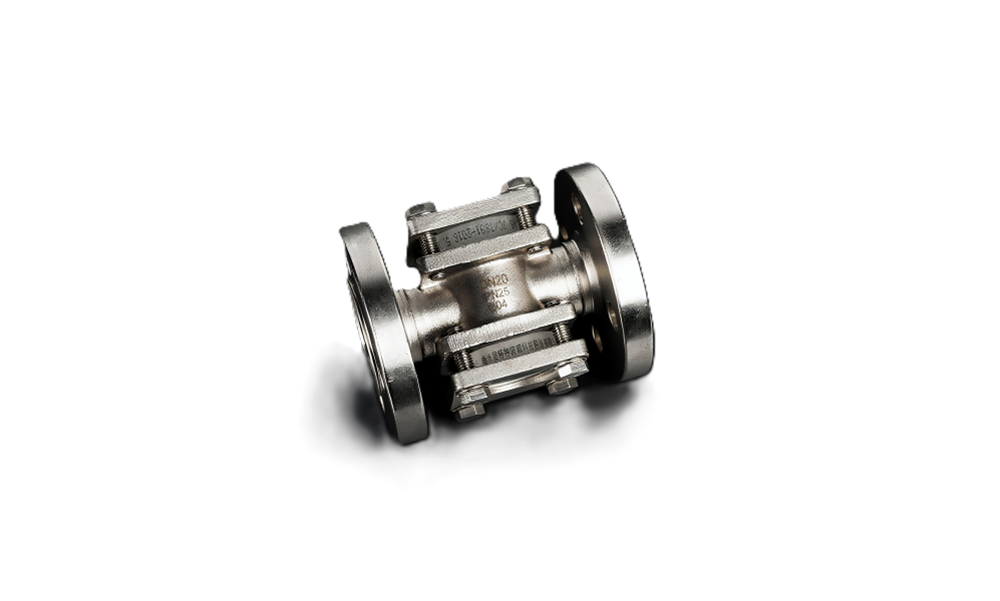

Kính quan sát dòng chảy thẳng, dạng ống chuẩn ANSI (straight-through sight glass / inline tubular sight flow indicator) là kính quan sát dạng ống lắp thẳng trên đường ống, với tùy chọn mặt bích ANSI 150/300, ống kính borosilicate, hai đầu bằng inox. Có sẵn datasheet và chứng nhận COA (Certificate of Analysis).
Mô tả sản phẩm
Kính quan sát dòng chảy thẳng PGSAFE là thiết bị dạng inline cho phép quan sát trực tiếp và liên tục dòng lưu chất trong đường ống, giúp kiểm soát vận hành hiệu quả. Sản phẩm được thiết kế theo chuẩn ANSI, dễ dàng tích hợp và thay thế trong các hệ thống hiện có.
Kính quan sát dòng chảy thẳng tiêu chuẩn ANSI của thương hiệu PGSAFE tương thích với mặt bích ANSI tiêu chuẩn, phù hợp cho hệ thống công nghiệp, hơi nước và giám sát vận hành.
Có thể lựa chọn:
Lý do nên chọn sản phẩm này
✔ Tương thích ANSI: Sản phẩm được thiết kế phù hợp với các cấp mặt bích ANSI 150 / 300 / 600, giúp thay thế nhanh và đảm bảo độ kín.
✔ Quan sát rõ ràng: Thiết kế dạng ống cho phép quan sát trực tiếp dòng chảy, màu sắc và độ trong mà không bị cản trở.
✔ Đa dạng vật liệu
✔ Kết cấu bền bỉ
✔ Thiết kế dễ bảo trì: Các phiên bản 3 mảnh (three-piece) hoặc full-view cho phép thay ống kính nhanh mà không cần tháo toàn bộ hệ thống
Ứng dụng điển hình
Kính quan sát thẳng PGSAFE được sử dụng rộng rãi trong:
👉 Đặc biệt phù hợp cho các hệ thống cần xác nhận trực quan dòng chảy theo thời gian thực.
Với đa dạng vật liệu (inox, borosilicate, quartz) và khả năng làm việc trong dải áp suất rộng (từ 16–40 bar và cao hơn), thiết bị phù hợp với nhiều môi trường công nghiệp khác nhau. Bảng kích thước tiêu chuẩn rõ ràng giúp lựa chọn nhanh chóng, đồng thời hỗ trợ tùy chỉnh theo yêu cầu cho các dự án EPC/OEM.
Kính quan sát dòng chảy PGSAFE có thiết kế tối ưu giúp bảo trì nhanh, giảm thời gian dừng hệ thống, đảm bảo vận hành liên tục và ổn định.
Đặc tính thiết kế
Các biến thể & tùy chọn cho kính quan sát dòng chảy thẳng PGSAFE (straight-through sight glass):
Thông số kỹ thuật
| ANSI (inch) | D (mm) | BL – F1 (mm) | L (mm) | d1 (mm) | d2 (mm) | s (16 bar) (mm) | s (40 bar) (mm) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 89 | 95,2 | 130 | 32 | 45 | 10 | 10 |
| 3/4″ | 98 | 117,3 | 150 | 32 | 45 | 10 | 10 |
| 1″ | 108 | 123,8 | 160 | 48 | 63 | 10 | 15 |
| 1 1/4″ | 118 | 133,4 | 180 | 48 | 63 | 10 | 15 |
| 1 1/2″ | 127 | 155,6 | 200 | 65 | 80 | 12 | 20 |
| 2″ | 152 | 165,1 | 230 | 80 | 100 | 15 | 25 |
| 2 1/2″ | 178 | 190,5 | 290 | 80 | 100 | 15 | 25 |
| 3″ | 191 | 209,9 | 310 | 100 | 125 | 20 | 30 |
| 4″ | 228* | 254,0 | 350 | 125 | 150 | 25 | 32 |
| 5″ | 254* | 279,4 | 400 | 150 | 175 | 25 | a. A. |
| 6″ | 279 | 317,5 | 480 | 175 | 200 | 30** | a. A. |
| 8″ | 343* | 381,0 | 600 | 175 | 200 | 30** | a. A. |
| 10″ | - | - | - | - | - | - | Xem model 112-A |
