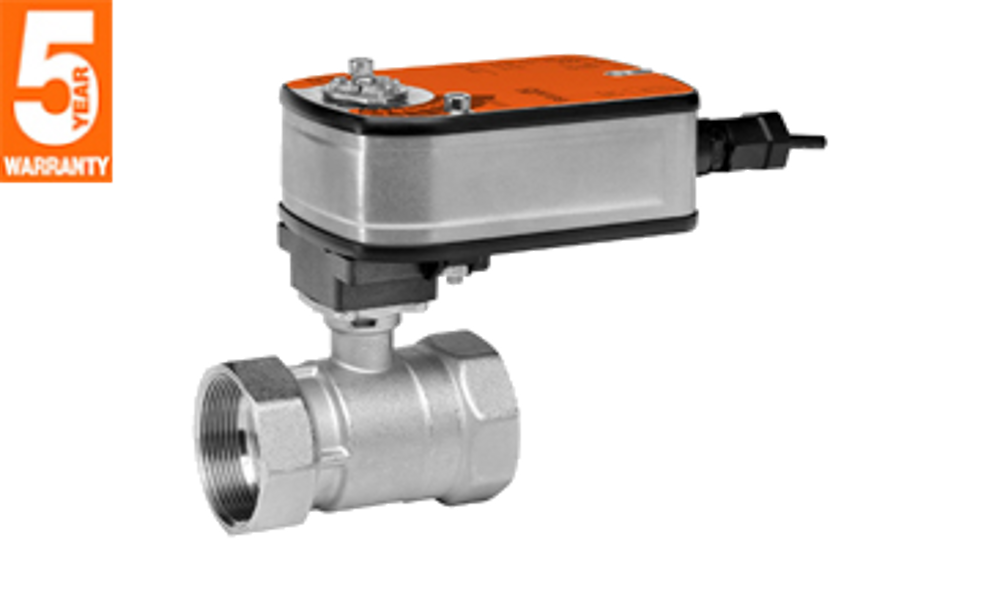

2-Way Characterized Control Valve (CCV) – Threaded Connection

2-Way Characterized Control Valve (CCV) – Threaded Connection

2-Way Characterized Control Valve (CCV)

The Belimo 2-Way Characterized Control Valve (CCV) represents a significant advancement in HVAC control valve technology. Combining the tight shut-off capability of a ball valve with a specially engineered characterized disc, the CCV delivers an equal percentage flow characteristic for precise and stable control.

The valve offers a comprehensive Cv range and is ideal for air handling, heating and cooling coils, fan coil units, and VAV reheat applications.

Manufacturer: Belimo, Switzerland
Country of Origin: Switzerland
Authorized Distributor: PGTECH Vietnam
Pricing: Contact PGTECH for technical consultation and quotation

Thêm vào giỏ hàng

Liên hệ mua hàng

Mô tả sản phẩm

Đặc tính thiết kế

Tải tài liệu

Đánh giá

Mô tả sản phẩm

2-Way Threaded Characterized Control Valve (CCV)

The Belimo 2-Way Characterized Control Valve combines the reliability and high shut-off performance of ball valve technology with the precise control characteristics traditionally associated with globe valves.

The valve utilizes a specially designed characterized disc that ensures an equal percentage flow characteristic, providing smooth and accurate temperature control throughout the operating range.

The CCV is particularly suitable for:

Air Handling Units (AHUs)
Heating coils
Cooling coils
Fan Coil Units (FCUs)
Unit ventilators
VAV reheat coils
Commercial HVAC systems
Building automation systems

The valve provides Cv values comparable to globe valves of the same size without requiring additional system design considerations.

Available Sizes

The Belimo 2-Way Threaded Characterized Control Valve (CCV) is available in a wide range of sizes from DN15 to DN150, including DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, and DN150.

DN [mm]	BSP	Type	Kvs [m³/h]	Close-off Pressure
15	1/2"	R2015-S1	15	1400 kPa
20	3/4"	R2020-S1	15	1400 kPa
20	3/4"	R2020-S2	32	1400 kPa
25	1"	R2025-S2	18	1400 kPa
32	1 1/4"	R2032-S2	32	1400 kPa
40	1 1/2"	R2040-S2	40	1400 kPa
50	2"	R2050-S3	65	1400 kPa
65	2 1/2"	R665AO	120	700 kPa
80	3"	R680AO	180	700 kPa
100	4"	R6100AO	230	700 kPa
125	5"	R6125AO	390	700 kPa
150	6"	R6150AO	570	400 kPa

Đặc tính thiết kế

Equal percentage flow characteristic
Precise modulating control
High close-off capability
Excellent temperature control accuracy
Stainless steel stem construction
Chrome-plated brass ball assembly
Compact threaded valve design
Wide Cv range
Low pressure loss
Long service life
Minimal maintenance requirements

Tải tài liệu

CCV 2-Way Product Catalogue

CCV 2-Way Installation Guide

CCV Accessories
